低压柜进线母联备自投分析

论文赏析：浅谈低压母联备自投装置的应用希望本文对众旺友的学习有所帮助。

电力系统中因为故障或其他原因工作电源消失以后，能自动将备用电源迅速投入工作，令用户能尽快恢复供电的自动控制装置，简称备自投装置。

备自投装置是电力系统中为了提高供电可靠性而装设的自动装置，对提高多电源供电负荷的供电可靠性，保证连续供电有着重要作用。

1 备自投原则(1)备自投装置必须在失去工作电源且备用电源正常投入情况下保证可靠动作；当备用电源不满足电压条件时，备自投装置可靠不动作。

(2)工作电源的母线失压时，必须进行工作电源无流检查，才能启动备自投装置，以防止电压互感器二次电压断线造成失压，引起备自投装置误动。

(3)工作电源确实断开后，备用电源才允许投入。

工作电源失压后，无论其进线断路器是否断开，即使已经测量其进线电流为零，还是要先断开断路器，并确认该断路器确已断开后，才能投入备用电源，这是为了防止将备用电源投入到故障元件上，扩大事故，加重设备损坏程度。

(4)备自投装置自动投入前，切除工作电源的断路器必须经过延时，经延时切除工作电源进线断路器，是为了躲过工作母线引出线故障造成的母线电压下降。

此延时时限应大于最长的外部故障切除时间。

(5)各自投装置只允许动作一次。

当工作电源失压，备自投装置动作后，若继电保护装置再次动作，又将备用电源断开，说明可能存在永久故障。

因此，不允许再次投入备用电源，以免多次投入到故障元件上，对系统造成不必要的冲击和更严重的事故。

(6)手动断开工作回路时，各自投装置可靠不动。

2 低压母联备自投装置原理2．1 典型接线典型接线图如图1所示。

------2．2 运行方式介绍正常情况下，1 、2 变均运行，1DL、2DL、1GL、2GL均处于合闸状态，备自投装置3DL处于断开位置，1 变为I段母线所属设备供电，2 变为II段母线所属设备供电。

2．3 备投逻辑I段母线失电，跳开1DL；在II段母线有压的情况下，合3DL；II段母线失电，跳开2DL，在I段母线有压的情况下，合3DL；1DL或2DL偷跳时，合3DL保证正常供电。

低压母联备自投工作原理低压母联备自投是一种常见的电力系统保护装置，用于保护电力系统在发生故障时的安全稳定运行。

其工作原理是通过感知电力系统的异常情况，及时切断故障电路，保护其他设备免受损坏。

低压母联备自投由保护装置、控制装置和执行装置三部分组成。

保护装置通过电流、电压和频率等参数的监测，感知电力系统的工作状态。

当电力系统发生故障时，保护装置会检测到电流或电压的异常变化，并发送信号给控制装置。

控制装置是低压母联备自投的核心部分，它根据保护装置的信号，判断故障的性质和位置，并根据预设的保护策略做出相应的动作。

控制装置通常由微处理器和逻辑电路组成，可以实现复杂的保护逻辑和故障诊断功能。

执行装置是根据控制装置的指令，执行具体的操作，切断故障电路。

执行装置通常采用继电器、断路器或隔离开关等电器元件，通过电磁驱动或机械传动实现开关的动作。

低压母联备自投的工作原理可以简单地描述为以下几个步骤：1. 监测：保护装置对电力系统的电流、电压和频率等参数进行持续监测，以便及时发现异常情况。

2. 检测：当保护装置监测到电力系统的参数超出预设的安全范围时，会立即产生报警信号，并发送给控制装置。

3. 判断：控制装置接收到保护装置的报警信号后，会根据预设的保护策略，判断故障的性质和位置。

例如，当电流超过额定值或频率偏离正常范围时，可能发生短路故障或过载故障。

4. 动作：根据判断结果，控制装置会发送指令给执行装置，要求其切断故障电路。

执行装置根据指令，通过电磁驱动或机械传动，打开断路器或隔离开关，切断故障电路。

5. 反馈：执行装置完成动作后，会向控制装置发送反馈信号，以确认切断操作已经完成。

低压母联备自投工作原理的关键在于保护装置、控制装置和执行装置的协调配合。

保护装置负责感知电力系统的异常情况，控制装置负责判断故障性质和位置，并发送指令给执行装置进行切断操作。

三者之间的信息传递和协作是保证低压母联备自投正常工作的关键。

低压母联备自投在电力系统中起到了重要的保护作用，可以有效地防止故障扩大和设备损坏。

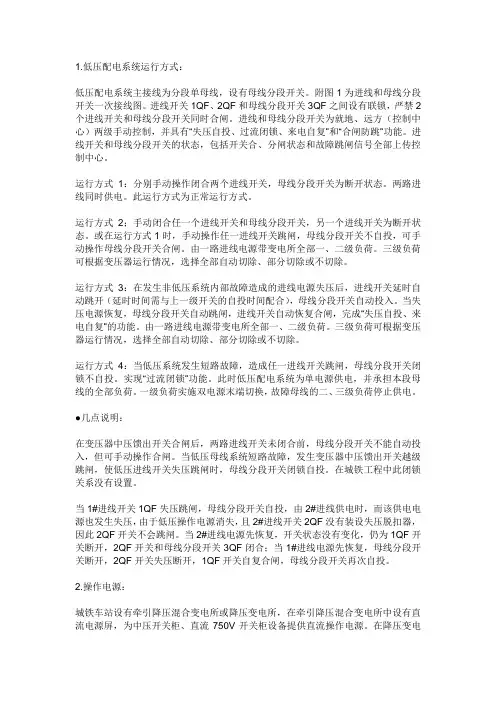

1.低压配电系统运行方式：低压配电系统主接线为分段单母线，设有母线分段开关。

附图1为进线和母线分段开关一次接线图。

进线开关1QF、2QF和母线分段开关3QF之间设有联锁，严禁2个进线开关和母线分段开关同时合闸。

进线和母线分段开关为就地、远方（控制中心）两级手动控制，并具有“失压自投、过流闭锁、来电自复”和“合闸防跳”功能。

进线开关和母线分段开关的状态，包括开关合、分闸状态和故障跳闸信号全部上传控制中心。

运行方式1：分别手动操作闭合两个进线开关，母线分段开关为断开状态。

两路进线同时供电。

此运行方式为正常运行方式。

运行方式2；手动闭合任一个进线开关和母线分段开关，另一个进线开关为断开状态。

或在运行方式1时，手动操作任一进线开关跳闸，母线分段开关不自投，可手动操作母线分段开关合闸。

由一路进线电源带变电所全部一、二级负荷。

三级负荷可根据变压器运行情况，选择全部自动切除、部分切除或不切除。

运行方式3：在发生非低压系统内部故障造成的进线电源失压后，进线开关延时自动跳开（延时时间需与上一级开关的自投时间配合），母线分段开关自动投入。

当失压电源恢复，母线分段开关自动跳闸，进线开关自动恢复合闸，完成“失压自投、来电自复”的功能。

由一路进线电源带变电所全部一、二级负荷。

三级负荷可根据变压器运行情况，选择全部自动切除、部分切除或不切除。

运行方式4：当低压系统发生短路故障，造成任一进线开关跳闸，母线分段开关闭锁不自投。

实现“过流闭锁”功能。

此时低压配电系统为单电源供电，并承担本段母线的全部负荷。

一级负荷实施双电源末端切换，故障母线的二、三级负荷停止供电。

●几点说明：在变压器中压馈出开关合闸后，两路进线开关未闭合前，母线分段开关不能自动投入，但可手动操作合闸。

当低压母线系统短路故障，发生变压器中压馈出开关越级跳闸，使低压进线开关失压跳闸时，母线分段开关闭锁自投。

在城铁工程中此闭锁关系没有设置。

当1#进线开关1QF失压跳闸，母线分段开关自投，由2#进线供电时，而该供电电源也发生失压，由于低压操作电源消失，且2#进线开关2QF没有装设失压脱扣器，因此2QF开关不会跳闸。

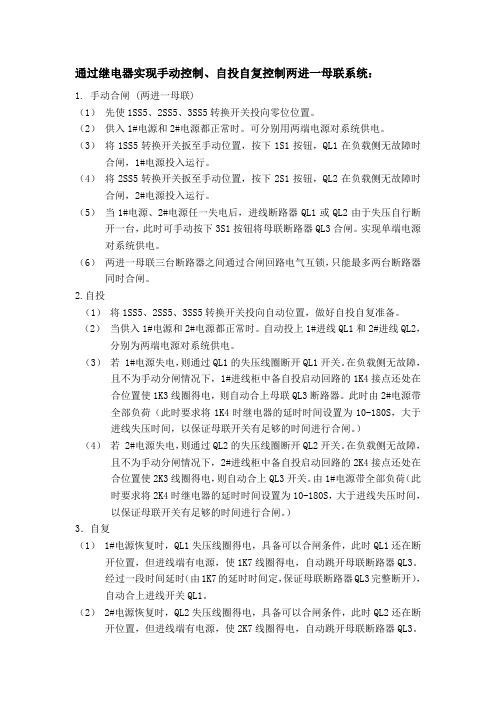

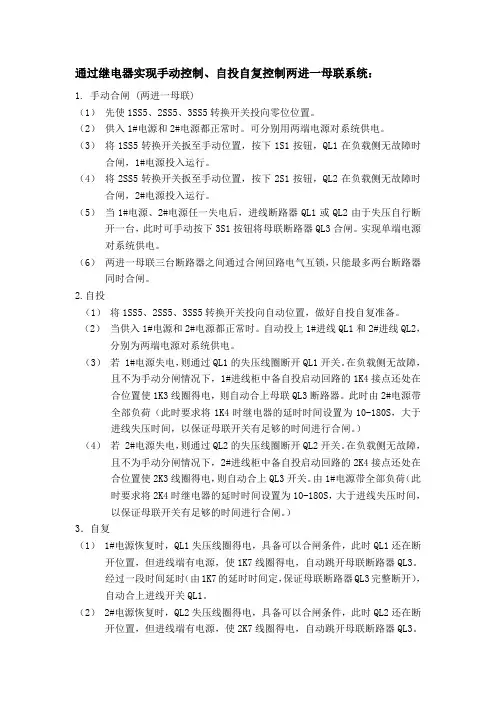

通过继电器实现手动控制、自投自复控制两进一母联系统：1.手动合闸 (两进一母联)（1）先使1SS5、2SS5、3SS5转换开关投向零位位置。

（2）供入1#电源和2#电源都正常时。

可分别用两端电源对系统供电。

（3）将1SS5转换开关扳至手动位置，按下1S1按钮，QL1在负载侧无故障时合闸，1#电源投入运行。

（4）将2SS5转换开关扳至手动位置，按下2S1按钮，QL2在负载侧无故障时合闸，2#电源投入运行。

（5）当1#电源、2#电源任一失电后，进线断路器QL1或QL2由于失压自行断开一台，此时可手动按下3S1按钮将母联断路器QL3合闸。

实现单端电源对系统供电。

（6）两进一母联三台断路器之间通过合闸回路电气互锁，只能最多两台断路器同时合闸。

2.自投（1）将1SS5、2SS5、3SS5转换开关投向自动位置，做好自投自复准备。

（2）当供入1#电源和2#电源都正常时。

自动投上1#进线QL1和2#进线QL2，分别为两端电源对系统供电。

（3）若 1#电源失电，则通过QL1的失压线圈断开QL1开关。

在负载侧无故障，且不为手动分闸情况下，1#进线柜中备自投启动回路的1K4接点还处在合位置使1K3线圈得电，则自动合上母联QL3断路器。

此时由2#电源带全部负荷（此时要求将1K4时继电器的延时时间设置为10-180S，大于进线失压时间，以保证母联开关有足够的时间进行合闸。

）（4）若 2#电源失电，则通过QL2的失压线圈断开QL2开关。

在负载侧无故障，且不为手动分闸情况下，2#进线柜中备自投启动回路的2K4接点还处在合位置使2K3线圈得电，则自动合上QL3开关。

由1#电源带全部负荷（此时要求将2K4时继电器的延时时间设置为10-180S，大于进线失压时间，以保证母联开关有足够的时间进行合闸。

）3．自复（1） 1#电源恢复时，QL1失压线圈得电，具备可以合闸条件，此时QL1还在断开位置，但进线端有电源，使1K7线圈得电，自动跳开母联断路器QL3。

；优化
0 引言
一方面需满足民航运输发展的巨大需求，另一方面空域 结构未得到根本性的改善，随着航班量的突飞猛进，民航空管 的运行保障压力与日俱增。 在空管行业近乎苛刻的安全要 求— ——99.98%的设备正常保障率的高标准下，设备运行保障 的压力可想而知，而供配电又是所有设备运行的动力之源，更 是设备保障的安全之基，因此管制中心、一/二级管制单位对 应的航管楼、塔台应满足空管一级供电保障要求：需从两个稳 定可靠的独立电源分别引入一路供电专线，每一路供电容量 均需满足台站所有负荷需求，且留有冗余[1]。 按此规范配置的 供电方案已具备了备自投的前提条件。
母线有压。 1.3 动作过程
对启动条件（1）： 若1DL处于合位置，则经延时跳开1DL，确认跳开后合上 3DL； 若1DL处于分位置，则经延时合上3DL。 对启动条件（2）： 若2DL处于合位置，则经延时跳开2DL，确认跳开后合上 3DL； 若2DL处于分位置，则经延时合上3DL。 1.4 退出条件 （1）3DL处于合位置； （2）备自投一次动作完毕； （3）有备自投闭锁输入信号； （4）备自投投入开关处于退出位置。 1.5 备自投装置应满足要求 （1）只有在工作电源跳闸断开后，备用电源方可投入； （2）备自投装置投入备用电源断路器必须经过延时； （3）备自投装置只能投入一次，以防系统受到冲击而扩大 事故； （4）备自投装置应具备闭锁功能，以防备用电源投入到故 障器件上而扩大事故。
14
图2 配电一次系统示意图
Dianqi Gongcheng yu Zidonghua◆电气工程与自动化
在进线二供电正常的前提下，若出现：进线一失电，或1# 变压器退出检修，或其他故障最终导致1QF开关欠压分闸，则 母联备自投动作，将母联分段断路器自动投入，使得母联开关 3QF合闸导通，形成由进线二通过2QF、3QF开关继续向Ⅰ段母 线供电，而保障Ⅰ段母线上的负载继续用电。 母联备自投投入 后的示意图如图3所示。

典型低压开关柜双电源供电的自投自复电路在低压供电系统中，采用单母线分段，双电源供电，母联作备用电源自动投入装置（简称ATS）是一种常见的供电方案。

目前国内已有多家制造厂生产这种自动切换的整机装置，但产品价格较为昂贵，故以往常用继电器组合的ATS装置，仍有不少用户所采用。

对于低压ATS电路，也有标准图集可作参考，但实际应用时，不能生搬硬套，应根据现场实际情况及用户的不同要求重新进行设计。

为此笔者设计了“双电源供电的自投自复电路”。

对于单母线分段双电源供电系统，可有多种运行方式，本设计仅为二路电源同时供电，以母联作备自投的一种常用方案，其特点是当工作电源失电后，母联在满足自投条件下自动投入运行；当失电线路恢复来电时，又能自动切断母联断路器，自动恢复原线路供电。

现对本设计电路作一简要说明――1.ATS装置动作的基本条件（1）.母线工作电源由人工手动切除，或保护装置动作跳闸造成母线失电，ATS装置不应动作（2）.I(II)段母线工作电源断开后，II(I)段工作母线应具有60％～70％的额定电压（228V~266V）方具备自投条件。

（3）.工作母线失压保护按母线额定电压的25％（95V）整定，电压继电器1KV～4KV全部按串联连接，线圈长期允许工作电压为440V。

若运行中发生B相熔丝熔断，1KV（3KV）和2KV（4KV）的电压降相同，同为190V，此时因1KV(3KV)继电器实际工作电压高于整定值，因而1KV（3KV）不会误动作，仅发生缺相报警信号，因而避免了ATS的误动作。

（4）.ATS是否投入运行，由运行值班人员根据所需的运行方式决定，并由工作转换开关1SA（2SA）切换至所需工位。

2．母线初次送电I，II段母线分别由二路电源供电，转换开关1SA~3SA均在手动位置，由工人手动操作，先后合上进线断路器1QF，2QF。

3．自投过程（1）.将母联断路器3QF置于热备用状态。

（2）.在二路电源同时供电的情况下，操作转换开关1SA~3SA，置于自动工作位置。

动 作逻 辑 ３ Ｉ段母 线 电压 小 于有 压 定值 。 为 闭锁 条 件 ； ： Ｉ 作
作为 允许 条件 ； 以 延时跳 开 １ Ｌ Ｄ 。 （） 自投 装 置必 须 在 失 去 工作 电源 且 备用 电源 正 常 投 入 情 路 Ｉ电流小 于电流 定值 ， １备
能启 动备 自投 装 置 ， 防止 电压 互 感器 二次 电压断 线造 成 失 压 ， 以 引
性 而 装设 的 自动 装 置 ， 提 高 多 电源供 电负荷 的供 电可靠 性 ， 证 对 保 连 续 供 电有着 重 要 作用 。
Ｉ 母线 失 电 ， 段 跳开 １ Ｌ 在 Ｉ段 母 线有 压 的情 况 下 ， ３ Ｌ Ｄ ； Ｉ 合 Ｄ ；
Ｉ段 母 线 失 电 ， 开 ２ Ｌ 在 Ｉ Ｉ 跳 Ｄ ， 段母 线 有压 的情 况下 ， ３ Ｌ １ Ｌ 合 Ｄ ；Ｄ 或 ２ Ｌ偷 跳 时 ， ３ Ｌ保 证 正常 供 电 。 防止 备 自投 误动 ， 线路 Ｄ 合 Ｄ 为 取 电流 作为 母线 失 压 的 闭锁 判 据 。
起 备 自投 装置 误 动 。
１ Ｌ在跳 闸位 置 ， 段 母 线 失压 作 为允 许 条件 ； Ｄ Ｉ 以 延 时 合 ３ Ｌ Ｄ ， 或 Ｉ 母 线 电压 小于 有 压 定 值 段 作 为 闭锁 条 件 ；Ｄ ２ Ｌ在 跳 闸位
（） 作 电源 确实 断 开后 ， 用 电源才 允 许 投入 。工作 电源 失 置 ，Ｉ 母线 失压作 为允许 条件 ； 延 时合 ３ Ｌ ３工 备 Ｉ段 以 Ｄ 。 压 后 ，无 论其 进 线断 路器 是 否断 开 ，即使 已经测 量 其 进线 电流 为 联 切逻 辑 ４ 线 电流 大于 电流定 值 ， Ｉ线 电流 大 于 电流 ：Ｉ 或 Ｉ 零 ， 是 要先 断开 断 路器 ， 还 并确 认该 断 路 器确 已断 开 后 ， 能 投 入 定 值 ， 延 时 ， 一轮 联 切 出 口。 才 经 第 备用 电源 ，这 是 为 了防止 将备 用 电源 投入 到 故 障元 件 上 ，扩 大事 联 切逻 辑 ５ 线 电流 大于 电流 定 值 ， Ｉ线 电流 大 于 电流 ：Ｉ 或 Ｉ 故， 加重 设 备损 坏 程度 。 定 值 ， 延 时 ， 二轮 联切 出 口。 经 第 （） 自投 装置 自动投 入 前 ， 除 工作 电源 的断 路器 必 须 经过 ４备 切 延 时 ， 延 时切 除 工作 电源进 线 断路 器 ， 为了 躲过 工 作母 线 引 出 经 是 动 作逻 辑 ６ 当选 择 开关 打 至“ ： 自动 ” 置 时 ， 制 该母 联 备 自 位 控 投 装置 按 照正 常逻 辑运 行 ， 当打 至‘ 止 ” ‘ 停 位置 时 ， 控制 该 母联 备 自 线 故 障造成 的母 线 电压下 降。此 延 时时 限应 大 于最 长 的外 部 故 障 投 装置 不工 作 ， 目的是 防止 其 中某 一 段停 电清 扫 时误 合 该 自投 装 切 除 时间 。 置， 给人 身 和设 备 安全 带来 危 害 。 动 作逻 辑 ７ ：接触 器 互锁 式 双 电源 装 置 电源 分 别 取 自两 变 压 置动 作 后 ， 继 电保 护 装 置 再 次 动作 ， 若 又将 备 用 电源 断开 ， 明可 器 低压 侧 ， 至 少 有 一路 有 电 压 时 ， 说 在 该双 电源 装 置就 有 电 ， 控 制 则 能存 在 永久 故 障 。因此 ， 允 许再 次投 入 备用 电源 ， 不 以免多 次投 入 该 母联 自投 装 置按 正 常逻 辑工 作 ； 当检 测 两路 均无 电压 时 ， 双 电 该

低压开关柜备自投原理
《低压开关柜备自投原理》
低压开关柜备自投原理是一种电气保护措施，用于在低压系统发生故障时实现自动切换和保护。

该原理可以有效地保护低压开关设备和电气设备，提高电力系统的可靠性和稳定性。

备自投原理的主要作用是在发生故障时，自动将故障回路与正常回路隔离，并将电源快速切换到备用回路上，避免故障继续蔓延导致更大的损失。

备自投原理通过可靠的故障检测装置和控制设备来实现，具备高速度、高灵敏度和高可靠性的特点。

备自投原理中的故障检测装置是保证系统能够及时察觉故障并作出处理的关键。

常见的故障检测装置包括过电流保护装置、短路保护装置和接地保护装置等。

这些装置能够对故障信号进行实时监测，一旦发生故障，就会向控制设备发送信号，触发备自投操作。

控制设备是备自投原理中的核心组成部分。

它通过接收来自故障检测装置的信号，根据系统预设的逻辑程序进行判断和控制，从而实现自动切换和保护。

控制设备一般由微处理器和逻辑电路组成，具备高度智能化和自动化的特点。

低压开关柜备自投原理的实现需要保证设备的可靠性和可用性。

首先，故障检测装置和控制设备必须具备高质量和稳定性，确保在恶劣环境下能够正常工作。

其次，备用回路和正常回路之间的切换应该快速可靠，确保在短时间内完成切换操作，以尽快恢复电力供应。

总而言之，低压开关柜备自投原理是一种重要的电力保护措施，能够在低压系统发生故障时自动切换和保护。

通过合理配置和可靠运行的故障检测装置和控制设备，备自投原理能够提高电力系统的可靠性和稳定性，保护设备免受故障的损害。

浅谈聚丙烯装置低压母联备自投装置的应用于优化薛玉珍发布时间：2021-10-26T08:16:35.255Z 来源：《电力设备》2021年第8期作者：薛玉珍[导读] 聚丙烯装置低压变电所为实现两路进线供电,两段进线均可带载全部负荷运行,通过母联备自投提高供电可靠性，将原本的许继电压继电器更换为ABB单项电压监视继电器，并结合母联备自投原理,将现场接线进行检查、改造和优化。

母联断路器在手动投入的基础上实现了自动投入功能,切实提高供电可靠性。

薛玉珍（中国石油天然气集团有限公司兰州石化分公司动力厂甘肃兰州 730060）摘要：聚丙烯装置低压变电所为实现两路进线供电,两段进线均可带载全部负荷运行,通过母联备自投提高供电可靠性，将原本的许继电压继电器更换为ABB单项电压监视继电器，并结合母联备自投原理,将现场接线进行检查、改造和优化。

母联断路器在手动投入的基础上实现了自动投入功能,切实提高供电可靠性。

关键字：低压母联；备自投；电压继电器1、题目研究的目的和意义电能是炼化企业的基本要素，其对电力系统的安全可靠性要求极高，因此在炼化企业低压母联柜应用备自投装置来提高供电可靠性与安全性。

而备用电源自动投入的装置简称为备自投。

在对供电可靠性要求比较高的变配电所，通常采用备自投装置确保供电可靠性。

我公司低压变电所接线是采用单母线分段形式，由两路相对独立的电源供电，为实现两路进线供电，任一路进线均可带载全部负荷运行。

在正常情况下，两段的进线电源分别为各自的低压负荷供电，母联分段运行。

当某一段进线电源需要停电检修或因各种原因突然失电时，在不影响安全生产的情况下，需要将母联转至并列运行方式，由另一段继续为失电段低压负荷供电。

而在今年大检修前，母联备自投功能在实际运行中存在设计缺陷，当Ⅰ段进线失电时，母联无法100%自投，这样容易扩大事故范围，无法保障装置可靠生产。

为有效保障生产的安全运行，针对此问题，在此次大检修期间车间对母联备自投装置进行了优化。

典型低压开关柜双电源供电的自投自复电路在低压供电系统中，采用单母线分段，双电源供电，母联作备用电源自动投入装置（简称ATS）是一种常见的供电方案。

目前国内已有多家制造厂生产这种自动切换的整机装置，但产品价格较为昂贵，故以往常用继电器组合的ATS装置，仍有不少用户所采用。

对于低压ATS电路，也有标准图集可作参考，但实际应用时，不能生搬硬套，应根据现场实际情况及用户的不同要求重新进行设计。

为此笔者设计了“双电源供电的自投自复电路”。

对于单母线分段双电源供电系统，可有多种运行方式，本设计仅为二路电源同时供电，以母联作备自投的一种常用方案，其特点是当工作电源失电后，母联在满足自投条件下自动投入运行；当失电线路恢复来电时，又能自动切断母联断路器，自动恢复原线路供电。

现对本设计电路作一简要说明――1.ATS装置动作的基本条件（1）.母线工作电源由人工手动切除，或保护装置动作跳闸造成母线失电，ATS装置不应动作（2）.I(II)段母线工作电源断开后，II(I)段工作母线应具有60％～70％的额定电压（228V~266V）方具备自投条件。

（3）.工作母线失压保护按母线额定电压的25％（95V）整定，电压继电器1KV～4KV全部按串联连接，线圈长期允许工作电压为440V。

若运行中发生B相熔丝熔断，1KV（3KV）和2KV（4KV）的电压降相同，同为190V，此时因1KV(3KV)继电器实际工作电压高于整定值，因而1KV（3KV）不会误动作，仅发生缺相报警信号，因而避免了ATS的误动作。

（4）.ATS是否投入运行，由运行值班人员根据所需的运行方式决定，并由工作转换开关1SA（2SA）切换至所需工位。

2．母线初次送电I，II段母线分别由二路电源供电，转换开关1SA~3SA均在手动位置，由工人手动操作，先后合上进线断路器1QF，2QF。

3．自投过程（1）.将母联断路器3QF置于热备用状态。

（2）.在二路电源同时供电的情况下，操作转换开关1SA~3SA，置于自动工作位置。

低压开关柜备自投原理
低压开关柜备自投原理是指在低压开关柜中配置有备用电源，当主电源发生故障或停电时，备用电源能够自动切换并提供电力供应。

备自投原理包括以下几个步骤：
1. 监测主电源状态：低压开关柜配备有电源状态监测装置，能够实时监测主电源的状态，包括电压、电流、频率等参数。

2. 主电源故障检测：当主电源发生故障或停电时，电源状态监测装置能够及时检测到，并发送信号给备用电源。

3. 备用电源启动：接收到主电源故障信号后，备用电源会自动启动，准备提供电力供应。

4. 切换操作：备用电源启动后，低压开关柜中的切换装置会自动切断与主电源的连接，并与备用电源连接起来。

这样就实现了从主电源到备用电源的切换。

5. 供电恢复：备用电源连接之后，即可提供电力供应，确保相关设备的正常运行。

一般备用电源会提供一定时间的电力供应，以保证设备正常运行的持续时间。

需要注意的是，备自投原理是为了提供电力供应的连续性和稳定性。

在备用电源启动之前，主电源可能会有短暂的停电情况，这样可能会导致相关设备的电力中断。

因此，备自投原理在设
计中要考虑到设备的负荷需求和备用电源的启动时间，以确保备用电源能够及时启动并提供稳定的电力供应。

锅炉安全运行 ，延长使用寿命 。合理 的密封设计能够避免烟气散 漏 降低锅炉热效率 。降低波动较大引起不规则振动和强烈的噪 音 ，可改变一 、二次风 的调配给方式 。 ３ 结 语
火 力 发 电是 经 济 发 展 和 人 民生 活 的 基 本 保 障 。锅 炉 、汽 轮 机 和发 电机是火力发 电的三大主机 ，保 障电站锅炉安全运行 ，提高 电站 锅 炉 热 效 率 对 电 厂 管 理 意 义 重 大 。 通 过 分 析 电 站 锅 炉 的 常 见 问题 ，提 出解决措 施 ，电厂工作人 员可根据这些 问题的成 因 ， 有针对性的管理防范 。采取提高原煤质量 ，合理 匹配冷风 ，科 学 除尘 ，提高安装检修人员责任心 ，设置优化锅炉参数提高锅炉焊 接技术等措施 ，保 障锅炉 的安全运行 。
的 ＤＰＴｆｒＥ双电源切换装 置。此型号用于带母联 断路器 的两路 置 ，而“复位 ＲＥＳＥＴ”按钮可使运行程序恢复到初始状态 。
行焊接 。提升焊工责任 心 ，发现集箱 、水冷壁管厚薄不一不圆时 ， 要尽量先调整好再焊 ；间隙的坡 口要清理 到要求 的标准再进行 操作 ；熟悉每一步骤相关 的工艺参数 ，循序渐进 。遇到解决不 了 的问题 ，应及 时反应给技术部负责人 ，再根据方案进行操作 。 ２．３ 排 烟 温 度 高 的应 对 措 施
锅炉经多年运行后 ，锅炉尾部烟道的外包墙密封处 ，会有部 分管壁因 日积月累的烟气冲刷而脱皮脱落 ，钢板在热力作用下 变形不平 ，造成烟道漏风 。针 对这种情况 ，可以进行维修填补 ，用 耐火材料填补简单 实用 ，效果 良好 ；耐火材料填补钢板热力变形 产生的缝 隙效果也 同样 良好耐用 。其他漏点可 以采用石棉布密 封 、电焊补焊 即可 。控制磨 煤机出 口温度 （７０～８０ ）℃，是为 了保 证锅 炉的安全运行 ，出 口温度控制太低会 导致排烟 温度 升高 。对 此 ，可 以在炉膛无 积焦 、系统安全 的前 提下 ，适当减少冷 风的流 入程 度 ，把磨煤机 出 口温度 由 ７６℃提升 到 ８１℃，磨 煤机 出 口 排 烟温度会降 ４℃左右 。锅 炉积 累的不完全燃烧 产生的灰渣 、 焦渣 易对 系统安全造成影响 。目前电厂除灰渣的主要方法有水 力除灰和气力除灰 。水力除灰运行安全 ，方法简便有效 ，灰渣不 易扬 尘 ，但耗水较 多 ，而且灰 渣 中的氧 化钙 、氧化铝等物质 与水 结合后 ，活性特质降低 ，灰渣 的综合利用率降低。气力除灰的优 点是环保节 能 ，可控性 好 ，但 遇粗大积焦 、潮湿环 境则受一 定的 环境制约 。适 当的调整吹灰时间 ，比如墙吹每天 ２次 ，长吹隔天 进行 。夏季如果气 温达到 ３５ ℃，空气人 口的设计 值高 ５℃；冬 季气温低时 ，预热器入风 口的温度也受到影响而降低 。设 置室内 风和室外风可在一定程度上解 决人 风 口夏高冬低 的问题 。受热 面不但要热转换 效率高 ，炉膛还要优化 设计 、布置科学 、防磨防 爆。减小模块与管道间的摩擦 ，需设计合理的膨胀系数 ，以保障

2020.07科学技术创新低压母联备自投系统的设计杨邵玲王海波（沈阳通运电力设备工程有限公司，辽宁沈阳110000）随着中国高速铁路的迅猛发展，对其地面低压变电所的可靠性和稳定性及安全性有着更高的要求，在传统的以往的运行低压变电所中，母联备自投系统的实现方式通常采用继电器控制，为了提高备自投系统可靠安全自动化的投切，因此选用可编程控制器(PLC)控制地面低压变电所的备自投投切。

1母联备自投的应用在中国高铁低压变电所运行中，备用电源的启动需要母联备自投系统自动的切入。

母联备自投系统是中国高铁低压变电所电力系统中为了提升整体供电可靠性而设计的自动投切装置。

当两路主供电源中的一路因出现问题或者故障或其他不知的原因不能及时供电时，母联备自投系统将可以立即将主供电源切断，并将备用电源投入工作，随着高速铁路低压变电所的电网规模不断增大，为了保证供电可靠性，母联备自投装置在高速铁路低压变电所中广泛应用。

2母联备自投系统的结构设计母联备自投系统是一种集多功能为一体的稳定运行的投切装置，它是为了铁路两进线一母联的框架断路器连锁控制设计的。

母联备自投系统由两台进线框架断路器、一台母联框架断路器、一台可编程控制器、中间继电器等附件组成。

由可编程控制器对三台断路器进行控制，实现自动投切的作用。

3母联备自投系统设计3.1电气回路设计传统的母联备自投投入系统是由各类继电器、接触器、开关以及辅助触点组成，接线过程比较复杂麻烦，触点也容易损坏，在后期的维修中改接麻烦，整体的灵活性较差。

随着高速铁路的建设改造，电力系统的建设规模也逐渐增大，结构也越来越复杂，性能要求也越来越高，母联备自投系统的连锁关系也越来越深奥。

本设计采用PLC 、数字模块、通讯RS485、中间继电器、指示灯、按钮等电气自动控制设备，电气原理图详见图1。

电气系统的输入信号有一段进线侧带电、一段进线断路器故障、一段进线侧控制回路故障、一段进线断路器分合状态、联络开关故障、联络柜控制回路故障、联络断路器分合状态、二段进线侧带电、二段进线断路器故障、二段进线侧控制回路故障、二段进线断路器分合状态、PLC 自投自复、PLC 自投不自复、RTU 硬接PLC运行/停止，输出信号分别为一段进线合闸、一段进线分闸、联络开关合闸、联络开关分闸、二段母线进线合闸、二段母线进线分闸、三级负荷切除、PLC 程序运行/停止、PLC 自投自复/自投不自复反馈，详见PLC 的I/O 地址分配表1。

低压联络柜是电力系统中的重要设备，其主要作用是接收和分配电能。

在电力系统中，故障是不可避免的，而低压联络柜的自投不自复功能能够自动切断电源，从而保护电力设备和人身安全。

本文将进一步探讨低压联络柜自投不自复功能的作用、工作原理、设置步骤，以及在使用过程中需要注意的事项和常见问题解决方法。

一、低压联络柜自投不自复的作用低压联络柜自投不自复功能的主要作用是在电力系统出现故障时自动切断电源，以保护电力设备和人身安全。

当电力系统发生过压、欠压或短路等故障时，联络柜的保护装置会自动触发，切断电源，防止故障进一步蔓延，造成更严重的后果。

不自复的功能意味着在故障排除后，需要手动恢复供电，以避免不必要的供电意外。

二、低压联络柜自投不自复的工作原理低压联络柜实现自投不自复功能的原理是基于电力保护装置的作用。

电力保护装置是联络柜中的重要组成部分，它能够监测电路中的电压、电流等参数，并在系统出现故障时自动触发切断电源，保护电力设备和人员的安全。

当保护装置触发切断电源后，联络柜将无法自动恢复供电，需要手动进行恢复操作。

三、低压联络柜自投不自复的设置步骤1. 首先，按住低压联络柜上的“reset”按钮，并将电源开关拉到中间位置，然后松开“reset”按钮。

这样可以使电源进入初始状态，准备进行自投不自复功能的设置。

2. 接下来，找到联络柜上的自投设置拨码开关，并根据需要设置自投电压和自投时延等参数。

自投电压是指保护装置触发切断电源的电压阈值，自投时延是指触发后延迟切断电源的时间。

3. 设置完成后，将电源开关推到“on”位置，并按下“test”按钮以确保自投功能正常工作。

在测试过程中，保护装置应该触发切断电源并发出警报提示。

4. 如果需要设置不自复功能，找到相应的拨码开关进行设置。

在恢复供电时，需要按下“reset”按钮来手动恢复供电。

四、使用低压联络柜自投不自复时的注意事项和常见问题解决方法1. 在设置自投功能时，应根据各个电路的特性和负载情况进行合理的参数设置，以最大程度地保护电力设备和人身安全。

电子技术170 2015年50期浅谈母联备自投、进线备自投的应用与运维柳卓国网新疆电力公司昌吉供电公司，新疆昌吉 831100摘要：为了电网的可靠性和经济性考虑，根据电网运行方式需要，一般在主网变电站都会考虑加装备自投装置，备自投的种类有很多种，根据备投的方式可分为变压器备自投、桥开关备自投、线路备自投和母联备自投，从启动方式可以分为两大类，即手动启动和自动启动；根据实现方式还可分为远方备自投和就地备自投。

本文根据现阶段电网安装的常用的备自投种类，着重从运维人员的角度，分析和总结了备自投装置在变电站中的应用、分类，提炼出运维工作当中需要注意的问题。

关键词：备自投；操作；闭锁；运维；验收中图分类号：TM762 文献标识码：A 文章编号：1671-5810(2015)50-0170-02一般变电站采用母联备自投和进线备自投较多，根据现场实际的运行方式需要，来决定采用那一种备投方式。

1 线路备自投与母联备自投的简介目前，在昌吉地区电网中，一般110kV变电站都采用两条110kV进线电源供电，可根据电网运行方式需要来决定采用母联备自投或进线备自投。

下面，通过示例图1-1 ，简单介绍一下进线备自投和母联备自投。

1.1 进线备自投：（进线1、进线2互为备用）正常运行时：进线2 2DL、母联3DL合位，进线1 1DL 分位，I段、II段母线有电压，备自投功能投入（进线1备用方式）动作条件：进线2 2DL无压、无流且I、II段母线无压动作过程：两路进线开关中，当检测到I、II段母线失压，2DL无流，备自投保护启动跳2DL开关，确认2DL开关跳开后，同时检测进线1 1DL线路有电压，则合1DL开关。

当采用进线2备用方式时动作过程与上述相似，即跳1DL 合2DL。

1.2 母联备自投正常运行时：进线1 1DL、进线2 2DL合位，母联3DL 分位，I段、II段母线有电压，备自投功能投入动作条件：I段母线无电压、进线1 1DL无流且II段母线有电压或II段母线无电压、进线2 2DL无流且I段母线有电压动作过程：两路进线开关1DL、2DL中，当检测到本侧电源失压，备自投保护启动跳本侧开关，确认本侧开关跳开后，同时检测两侧电源进线侧电压，有一侧电压大于70V（相当于7kV），则合母联开关。

380 V低压备自投装置分析及改进摘要：对茂名臻能热电有限公司#7机组380V低压备自投动作情况进行了分析,并就其调试中发现的问题进行了总结，提出措施和可行方案，减少了设备风险,提高了供电可靠性。

关键词：低压备自投串联方式并联方式茂名臻能热电有限公司1×600MW #7机组工程为国产超临界燃煤发电机组，其厂用电380V低压备自投装置采用深圳国立智能电力科技有限公司的“SID-409备用电源自动投入装置（B型）”。

#7机组厂用电380V备自投装置采用母联开关替续控制（暗备用）方式。

以#7机组380V汽机段接线为例：#7A汽机变引自厂用6kV工作7A段，低压侧接380V汽机7a段；#7B汽机变引自厂用6kV工作7B段，低压侧接380V汽机7b段；380V汽机7a段和380V汽机7b段可通过041母联开关互为备用，母联开关与380V汽机7b段之间有母联刀闸0411。

详见一次主接线图1所示。

1 茂名臻能热电有限公司#7机组380V低压备自投装置分析（1）正常运行时：641A合位，441a合位，6kV工作7A段通过#7A汽机变向380V汽机7a段供电；641B合位，441b合位，6kV工作7B段通过#7B汽机变向380V汽机7b段供电；母联刀闸0411合闸，母联开关041断开，汽机7a段、汽机7b段通过母联开关041形成互为备用；装置上电后，汽机7a段、汽机7b段母线电压大于各自有压定值，装置开始充电，充电10s后，充电完成，系统开始进入对故障监控状态。

（2）备自投切换逻辑：若汽机7a段母线失压或441a偷跳或641A 偷跳联跳441a，在汽机7b段有压的情况下，跳441a，经母联开关041合闸延时，且满足汽机7a段母线无压检测条件合母联开关041；若汽机7b段母线失压或441b偷跳或641B偷跳联跳441b，在汽机7a 段有压的情况下，跳441b，经母联开关041合闸延时，且满足汽机7b段母线无压检测条件合母联开关041。

一．变电所母联备自投逻辑动作顺序说明备自投逻辑动作充电条件：进线开关在合位置，备自投开关打到投入位置，所在的母联在分闸位置,本段进线母线电压正常，以上条件全部满足5秒后备自投充电完成。

向另外一段进线发出备自投条件满足信号。

备自投逻辑不动作条件:进线开关在分闸位置，由于PT断线造成的失压，本段进线过流保护动作,本端进线失压发出分闸命令但是没有跳开自身，以及对侧备自投信号没有满足。

以上条件任意一条不满足备自投都不会执行。

备自投逻辑动作要求及顺序：备自投动作逻辑在失压的时候要判断对侧进线满足备自投条件后才允许跳自身开关，两段同时失压时维持原来状态，备自投不失压跳闸.VL1 = I12 (开关合位置）AND I23（备自投开关在投入位置）AND （NOT I24 )(母联在分位置）AND P59_1_3 (本段母线有电压)VL2 = TON(VL1 ,5000 ）// bzt enable o12—->I14V1 = VL2//备自投充电逻辑完成VL3 = TOF（VL2 ，3000 ）延时打开确保备自投只动作一次VL4 = TON(I12 ,5000 ) 延时闭合保证手动分闸备自投不动作VL5 = P27/27S_1_3 (母线发生低电压)AND （NOT PVTS_1_3 ）(没有发生PT断线）AND VL3(充电条件满足）AND I14(对侧进线满足备自投条件) AND VL4V_TRIPCB = VL5VL5 = TOF（VL5 ，500 )VL6 = P50/51_1_1(过流保护电流瞬时启动)OR P50/51_2_1（速断保护动作）VL7 = TOF( VL6 ，5000 ）V3=VL7//增加保护动作闭锁备自投信号VL8 = VL5(进线发出跳自身信号)AND ( NOT VL7 ) （保护动作闭锁备自投）AND I11（确认开关分位置)V2 = TOF(VL8 ,200 ）// CLOSE BUSBAR O13——>I14向母联发出备自投合母联信号（B)同时分别增加在母联开关柜上备自投成功信号和备自投失败信号V1 = I12(开关合位置)AND I14 (备自投合闸信号）//备自投成功信号V2 = I11（开关分位置)AND I14 （备自投合闸信号)//备自投失败信号二．母联备自投逻辑试验步骤恢复正常电压后，合上进线开关并断开一相输入电压，进线PT断线闭锁开关不动作恢复正常电压后，加上输入电流（一次电流为>10％IN）断开三相输入电压进线PT断线闭锁开关不动作（PT断线实验成功）恢复正常电压，加上故障电流，进线开关动作，母联不自投恢复正常电压，合上进线开关，手动跳开进线开关，母联不自投（实验结束）注意事项：1。
