一级市政给排水管道简介

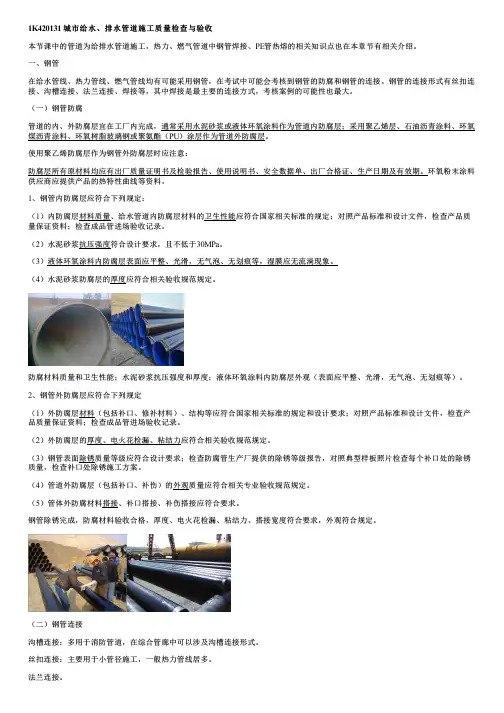

1K420131 城市给水、排水管道施工质量检查与验收本节课中的管道为给排水管道施工，热力、燃气管道中钢管焊接、PE管热熔的相关知识点也在本章节有相关介绍。

一、钢管在给水管线、热力管线、燃气管线均有可能采用钢管，在考试中可能会考核到钢管的防腐和钢管的连接。

钢管的连接形式有丝扣连接、沟槽连接、法兰连接、焊接等，其中焊接是最主要的连接方式，考核案例的可能性也最大。

（一）钢管防腐管道的内、外防腐层宜在工厂内完成，通常采用水泥砂浆或液体环氧涂料作为管道内防腐层；采用聚乙烯层、石油沥青涂料、环氧煤沥青涂料、环氧树脂玻璃钢或聚氨酯（PU）涂层作为管道外防腐层。

使用聚乙烯防腐层作为钢管外防腐层时应注意：防腐层所有原材料均应有出厂质量证明书及检验报告、使用说明书、安全数据单、出厂合格证、生产日期及有效期。

环氧粉末涂料供应商应提供产品的热特性曲线等资料。

1、钢管内防腐层应符合下列规定：（1）内防腐层材料质量、给水管道内防腐层材料的卫生性能应符合国家相关标准的规定；对照产品标准和设计文件，检查产品质量保证资料；检查成品管进场验收记录。

（2）水泥砂浆抗压强度符合设计要求，且不低于30MPa。

（3）液体环氧涂料内防腐层表面应平整、光滑，无气泡、无划痕等，湿膜应无流淌现象。

（4）水泥砂浆防腐层的厚度应符合相关验收规范规定。

防腐材料质量和卫生性能；水泥砂浆抗压强度和厚度；液体环氧涂料内防腐层外观（表面应平整、光滑，无气泡、无划痕等）。

2、钢管外防腐层应符合下列规定（1）外防腐层材料（包括补口、修补材料）、结构等应符合国家相关标准的规定和设计要求；对照产品标准和设计文件，检查产品质量保证资料；检查成品管进场验收记录。

（2）外防腐层的厚度、电火花检漏、粘结力应符合相关验收规范规定。

（3）钢管表面除锈质量等级应符合设计要求；检查防腐管生产厂提供的除锈等级报告，对照典型样板照片检查每个补口处的除锈质量，检查补口处除锈施工方案。

（4）管道外防腐层（包括补口、补伤）的外观质量应符合相关专业验收规范规定。

给排水工程给水排水场站一、结构特点：（一）场站构筑物组成给水处理构筑物：配水井、药剂间、混凝沉淀池、澄清池、过滤池、反应池、吸滤池、清水池、二级泵站。

（2014-11）污水处理构筑物：进水闸井、进水泵房、格筛间、沉砂池、初沉池、二沉池、曝气池、氧化沟、生物塘、消化池、沼气储罐。

（2006-26、2013-10）（警方格三沉，包养生肖猪）（二）构筑物结构形式特点（2012-23、2014B-26）● 地下、半地下钢筋混凝土结构；● 薄壁、多筋、抗渗、整体● 管道多采用：PE管、球墨铸铁管（水流性能好、抗腐蚀性高、抗地层变位性好）二、施工方法：水处理构筑物与施工方法分：1、全现浇混凝土施工；2、单元组合现浇混凝土施工；3、预制拼装施工；4、砌筑施工；5、预制沉井施工；6、土膜结构水池施工。

【口诀：沉土组合预祝全线“胜利”】1、全现浇混凝土施工：浇筑底板→浇筑侧墙、隔墙、柱→达到强度后浇筑顶板1、分段、分层连续进行，浇筑层高度一般为振捣器作用范围长度的1.25 倍，最大不超过500mm；2、当池壁高度大（12-18m）时宜采用整体现浇施工，支模方法有：满堂支模法及滑升模板法。

前者模板与支架用量大，后者宜在池壁高度不小于15m 时采用；3、污水处理构筑物中的卵形消化池，通常采用无粘结预应力筋、曲面异型大模板施工，需要做保温和外饰面保护。

2、单元组合现浇混凝土：一个单元一个单元现浇混凝土1、圆形储水池，，一般不设顶板。

底板单元间用聚氯乙烯胶泥嵌缝，壁板单元间用橡胶止水带接缝；2、大型矩形水池：各单元间设后浇带，池体钢筋按设计要求一次绑扎好，缝带处不切断，养护42d后，再采用强度高一个等级的混凝土或补偿收缩混凝土灌注后浇带使其连成整体。

3、预制拼装施工（沉砂池、沉淀池、调节池等圆形水池）拼装好后要浇筑接缝混凝土壁板张拉方法：缠绕预应力钢丝法、电热张拉法。

满水试验合格后，且在满水状态下进行钢丝保护层喷射混凝土施工。

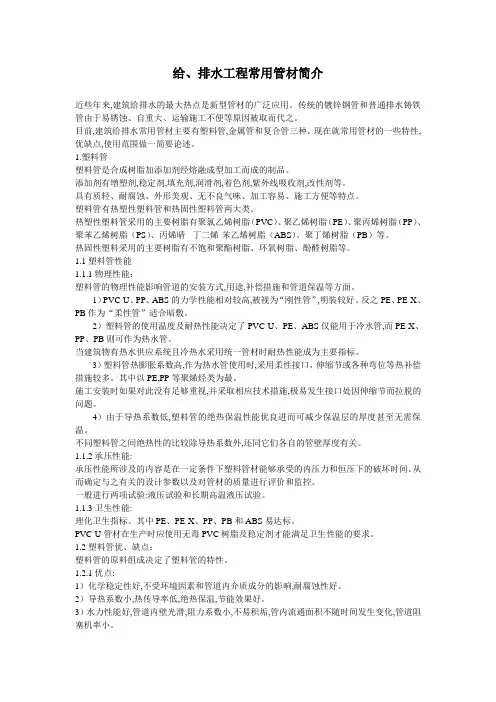

给、排水工程常用管材简介近些年来,建筑给排水的最大热点是新型管材的广泛应用。

传统的镀锌钢管和普通排水铸铁管由于易锈蚀、自重大、运输施工不便等原因被取而代之。

目前,建筑给排水常用管材主要有塑料管,金属管和复合管三种。

现在就常用管材的一些特性,优缺点,使用范围做一简要论述。

1.塑料管塑料管是合成树脂加添加剂经熔融成型加工而成的制品。

添加剂有增塑剂,稳定剂,填充剂,润滑剂,着色剂,紫外线吸收剂,改性剂等。

具有质轻、耐腐蚀、外形美观、无不良气味、加工容易、施工方便等特点。

塑料管有热塑性塑料管和热固性塑料管两大类。

热塑性塑料管采用的主要树脂有聚氯乙烯树脂（PVC）、聚乙烯树脂（PE）、聚丙烯树脂（PP）、聚苯乙烯树脂（PS）、丙烯晴-丁二烯-苯乙烯树脂（ABS）、聚丁烯树脂（PB）等。

热固性塑料采用的主要树脂有不饱和聚酯树脂、环氧树脂、酚醛树脂等。

1.1塑料管性能1.1.1物理性能：塑料管的物理性能影响管道的安装方式,用途,补偿措施和管道保温等方面。

1）PVC-U、PP、ABS的力学性能相对较高,被视为“刚性管”,明装较好。

反之PE、PE-X、PB作为“柔性管”适合暗敷。

2）塑料管的使用温度及耐热性能决定了PVC-U、PE、ABS仅能用于冷水管,而PE-X、PP、PB则可作为热水管。

当建筑物有热水供应系统且冷热水采用统一管材时耐热性能成为主要指标。

3）塑料管热膨胀系数高,作为热水管使用时,采用柔性接口，伸缩节或各种弯位等热补偿措施较多。

其中以PE,PP等聚烯烃类为最。

施工安装时如果对此没有足够重视,并采取相应技术措施,极易发生接口处因伸缩节而拉脱的问题。

4）由于导热系数低,塑料管的绝热保温性能优良进而可减少保温层的厚度甚至无需保温。

不同塑料管之间绝热性的比较除导热系数外,还同它们各自的管壁厚度有关。

1.1.2承压性能:承压性能所涉及的内容是在一定条件下塑料管材能够承受的内压力和恒压下的破坏时间。

从而确定与之有关的设计参数以及对管材的质量进行评价和监控。

市政给水排水管网工程施工目录第一章市政给水排水管网工程管材 (1)1混凝土管和钢筋混凝土管 (1)1.1混凝土管（CP） (1)1.2钢筋混凝土管（RCP） (1)2聚乙烯管材 (2)2.1高密度聚乙烯（HDPE）双壁波纹管 (2)2.2高密度聚乙烯（HDPE）钢带增强螺旋波纹管（MRP管） (2)2.3高密度聚乙烯（HDPE）中空壁缠绕管 (3)2.4高密度聚乙烯（HDPE）中空壁塑钢缠绕管(SRWPE) (3)2.5钢骨架聚乙烯塑料复合管 (4)2.6钢丝网骨架聚乙烯塑料复合管（srtp） (5)2.7聚乙烯（PE）管 (5)2.8高密度聚乙烯（HDPE）管 (6)3聚氯乙烯管材 (6)3.1硬聚氯乙烯（PVC-U）双壁波纹管 (6)4玻璃钢管材 (7)4.1玻璃纤维增强塑料夹砂管（FRPM） (7)5钢管管材 (7)6球墨铸铁管管材 (8)第二章管材连接方式介绍 (9)1（钢筋）混凝土管承插口（企口）弹性密封圈连接 (9)2（钢筋）混凝土管水泥砂浆抹带接口 (9)3（钢筋）混凝土管钢丝网水泥砂浆抹带接口 (10)4（钢筋）混凝土管现浇混凝土套环接口 (11)5HDPE双壁波纹管、HDPE中空壁缠绕管承插口弹性密封圈连接 (11)6HDPE钢带增强螺旋波纹管、HDPE中空壁缠绕管热熔挤出焊接 (12)7HDPE钢带增强螺旋波纹管、HDPE中空壁缠绕管、HDPE中空壁塑钢缠绕管电热熔带（套）连接 (13)8HDPE钢带增强螺旋波纹管、HDPE中空壁缠绕管热收缩带连接 (13)9HDPE钢带增强螺旋波纹管、HDPE中空壁缠绕管、HDPE中空壁塑钢缠绕管卡箍连接 (15)第一章市政给水排水管网工程管材1混凝土管和钢筋混凝土管1.1混凝土管（CP）1、按照外压荷载等级，混凝土管分为I、II两级。

2、该管道主要用于市政排水管。

管道连接方式分为：承插口弹性密封圈连接、（钢丝网）水泥砂浆抹带接口、现浇混凝土套环接口。

给水排厂站工程结构及特点一、给水排水场站工程结构特点（一）场站构筑物组成(1)给水处理构筑物包括：调节池、调流阀井、格栅间及药剂间、集水池、取水泵房、混凝沉淀池、澄清池、配水井、混合井、预臭氧接触池、主臭氧接触池、淲池及反冲洗设备间、紫外线消毒间、膜处理车间、清水池、调蓄清水池、配水泵站等。

池水处理构筑物包括：污水进水闸井、进水泵房、格栅间、沉砂池、初次沉淀池、二次沉淀池、曝气池、配水井、调节池、生物反应池、氧化沟、消化池、计量槽、闸井等。

水处理（调蓄）构筑物和泵房多数采用地下或半地下钢筋混凝土结构，特点是构件断面较薄，属于薄板或薄壳型结构，配筋率较高，具有较高抗渗性和良好的整体性要求。

二、构筑物及施工方法(1)水处理（调蓄）构筑物的钢筋混凝土池体大多采用现浇混凝土施工。

浇筑混凝土时应依据结构形式分段、分层连续进行，浇筑层高度应根据结构特点、钢筋疏密决定，一般为：1)采用振动棒进行振捣时，混凝土分层振捣最大厚度≦振捣器作用部分长度的1.25倍，且最大不超过500mm。

2)采用平板振动器进行振捣时，混凝土分层振捣最大厚度≦200mm。

3)采用附着振动器进行振捣时，混凝土分层振捣最大厚度，要根据附着振动器的设置方式，通过试验确定。

(2)水处理构筑物中圆柱形混凝土池体结构，当池高度大（12~18m)时宜采用整体现浇施工，支模方法有：满堂支模法及滑升模板法。

(3)污水处理构筑物中卵形消化池，通常采用无粘结预应力筋、曲面异形大模板施工。

消化池钢筋混凝土主体外表面，需要做保温和外饰面保护；保温层、饰面层施工应符合设计要求。

（一）单元组合现浇混凝土施工(1)以圆形储水池为例，池体通常由若干块厚扇形底板单元和若干块倒T形壁板单元组成，一般不设顶板。

单元一次性浇筑而成，底板单元间用聚氯乙烯泥嵌缝，壁板单元间用橡胶止水带接缝。

(2)大型矩形水池为避免裂缝渗漏，设计通常采用单元组合结构将水池分块（单元）浇筑。

各块（单元）间留设后浇缝带，池体钢筋按设计要求一次绑扎好，缝带处不切断，待块（单元）养护42d 后，再采用比块（单元）强度高一个等级的混凝土或掺加UEA的补偿收缩混凝土灌注后浇缝带且养护时间不应低于14d使其连成整体。

市政给排水工程概述与案例展示市政给排水工程是城市基础设施建设中至关重要的一项内容。

它涉及到城市的供水、排水、污水处理等方面，对于城市的正常运行和居民的生活质量有着重要的影响。

本文将对市政给排水工程进行概述，并通过案例展示来进一步说明其在城市建设中的重要性。

一、市政给排水工程概述市政给排水工程是指为城市提供供水、排水和污水处理服务的工程系统。

它包括供水工程、排水工程和污水处理工程三个主要部分。

1. 供水工程供水工程是指为城市居民和工业企业提供清洁饮用水的工程系统。

它包括水源地、水处理厂、输水管道和供水设施等组成部分。

供水工程的设计和建设需要考虑到城市的人口规模、用水需求以及水源的可持续性等因素。

2. 排水工程排水工程是指将城市内的雨水和废水排除出城市的工程系统。

它包括雨水排水系统和污水排水系统两个部分。

雨水排水系统主要用于排除雨水，防止城市内涝；污水排水系统则主要用于将居民和工业企业产生的废水排入污水处理厂进行处理。

排水工程的设计和建设需要考虑到城市的地理条件、降雨情况以及污水的处理能力等因素。

3. 污水处理工程污水处理工程是指对城市内产生的污水进行处理，使其达到排放标准的工程系统。

它包括污水收集系统、污水处理厂和污泥处理系统等组成部分。

污水处理工程的设计和建设需要考虑到城市的污水产生量、水质要求以及处理工艺的选择等因素。

二、市政给排水工程案例展示1. 北京市给排水工程北京市作为中国的首都，其给排水工程建设一直备受关注。

在供水方面，北京市通过引水工程将水源从外地输送到北京，并在市区建设了多座水处理厂，以满足城市居民和工业企业的用水需求。

在排水方面，北京市采取了雨水和污水分流的方式，通过建设雨水管网和污水管网，将雨水和污水分别排入相应的处理设施进行处理。

此外，北京市还建设了多座污水处理厂，对污水进行处理后再进行排放。

2. 上海市给排水工程上海市是中国的经济中心和国际大都市，其给排水工程建设也十分重要。

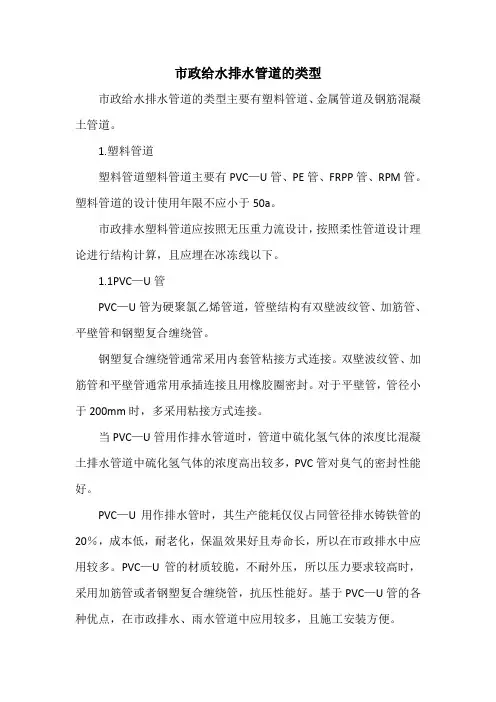

市政给水排水管道的类型市政给水排水管道的类型主要有塑料管道、金属管道及钢筋混凝土管道。

1.塑料管道塑料管道塑料管道主要有PVC—U管、PE管、FRPP管、RPM管。

塑料管道的设计使用年限不应小于50a。

市政排水塑料管道应按照无压重力流设计，按照柔性管道设计理论进行结构计算，且应埋在冰冻线以下。

1.1PVC—U管PVC—U管为硬聚氯乙烯管道，管壁结构有双壁波纹管、加筋管、平壁管和钢塑复合缠绕管。

钢塑复合缠绕管通常采用内套管粘接方式连接。

双壁波纹管、加筋管和平壁管通常用承插连接且用橡胶圈密封。

对于平壁管，管径小于200mm时，多采用粘接方式连接。

当PVC—U管用作排水管道时，管道中硫化氢气体的浓度比混凝土排水管道中硫化氢气体的浓度高出较多，PVC管对臭气的密封性能好。

PVC—U用作排水管时，其生产能耗仅仅占同管径排水铸铁管的20％，成本低，耐老化，保温效果好且寿命长，所以在市政排水中应用较多。

PVC—U管的材质较脆，不耐外压，所以压力要求较高时，采用加筋管或者钢塑复合缠绕管，抗压性能好。

基于PVC—U管的各种优点，在市政排水、雨水管道中应用较多，且施工安装方便。

1.2PE管PE管是聚乙烯管道，主要包括双壁波纹管、缠绕结构壁管、钢塑复合缠绕管、钢带增强螺旋波纹管。

双壁波纹管一般用承插式连接或双承口连接，用橡胶圈密封。

缠绕结构壁管除可以用双壁波纹管的连接方式外，还经常用熔接的方式，也可以用卡箍、哈夫和法兰连接的方式。

钢塑复合缠绕管和钢带增强螺旋波纹管通常用焊接或熔接方式连接。

PE管分为低密度、中密度和高密度聚乙烯管，在市政给排水领域中应用较多的是高密度聚乙烯管(HDPE)，管材有较强的抗冲击性，耐热耐磨及耐酸碱腐蚀性，渗透性最小。

耐快速开裂性明显优于PVC —U，且隔热性能好，所以在市政供水、排水及雨水中应用较多。

尤其是在市政给水中应用时，有耐高压、水头损失小、漏损少的优点。

1.3FRPP管FRPP管是增强聚丙烯管，通常承插连接且用橡胶圈密封，主要用于市政排水管道，其最大管径达到1500mm。

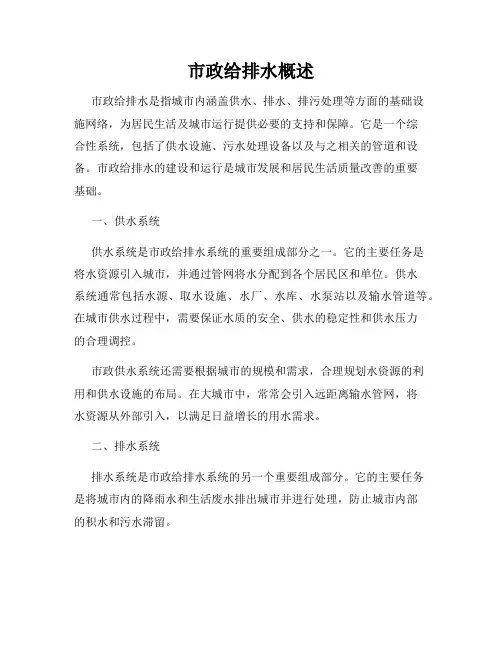

市政给排水概述市政给排水是指城市内涵盖供水、排水、排污处理等方面的基础设施网络，为居民生活及城市运行提供必要的支持和保障。

它是一个综合性系统，包括了供水设施、污水处理设备以及与之相关的管道和设备。

市政给排水的建设和运行是城市发展和居民生活质量改善的重要基础。

一、供水系统供水系统是市政给排水系统的重要组成部分之一。

它的主要任务是将水资源引入城市，并通过管网将水分配到各个居民区和单位。

供水系统通常包括水源、取水设施、水厂、水库、水泵站以及输水管道等。

在城市供水过程中，需要保证水质的安全、供水的稳定性和供水压力的合理调控。

市政供水系统还需要根据城市的规模和需求，合理规划水资源的利用和供水设施的布局。

在大城市中，常常会引入远距离输水管网，将水资源从外部引入，以满足日益增长的用水需求。

二、排水系统排水系统是市政给排水系统的另一个重要组成部分。

它的主要任务是将城市内的降雨水和生活废水排出城市并进行处理，防止城市内部的积水和污水滞留。

排水系统一般包括雨水管网和污水管网。

雨水管网用于收集城市内的降雨水，将水排入河流、湖泊或其他集水设施中。

污水管网则用于收集生活废水和工业废水，将其送往污水处理厂进行处理。

在排水系统中，还需要考虑城市内的地面排水和地下排水。

地面排水主要通过设置下水道、雨水口等设施，将雨水和污水排出。

而地下排水则通过设置排水井、地下水泵等设备，将地下水排出，以维持城市地下水位的平衡。

三、污水处理系统污水处理系统是市政给排水系统中的重要环节。

它的主要任务是处理城市内收集的生活废水和工业废水，将污染物去除或减少至符合排放标准，保护环境和水资源的安全。

污水处理系统一般包括污水收集、初级处理、中级处理和高级处理等步骤。

其中，初级处理主要是通过物理和化学方法去除污水中的悬浮物和沉积物；中级处理则通过生物方法去除有机物和氮、磷等污染物；高级处理则对水质进行进一步提升，以满足特定用途的要求。

污水处理系统的建设和运行需要综合考虑城市的规模、人口密度、水质要求等因素。

28、城市给排水管道
1、现有的城市排水体制，水环境污染较为严重，主要原因是：合流制溢流污染、管道混接、雨水非点源污染；
2、新型排水体制：在合流制和分流制中利用源头控制和末端控制技术使雨水渗透、回用、调蓄排放的体制。

1）源头控制：雨水下渗、净化和收集回收利用；
2）末端控制：雨水湿地、塘及多功能调蓄；
3、地基处理
1）槽底受水浸泡：翻晒、石灰土或级配砂砾换填；
2）超挖：原土回填夯实、换填；
4、不开槽埋管施工方法（5种）：
1）顶管：小管、大管均可；小口径金属管道，当无地层变形要求时采用一次顶进的挤密土层顶管法。

2）盾构：直径3000以上的大管；非硬岩地层；
3）浅埋暗挖：直径1000以上的大管；适用范围广（城区地下障碍物较复杂地段）；
4）定向钻：柔性管道；砂卵层、含水地层不适用；施工距离短；
5）夯管：钢管；砂卵层、含水地层不适用；施工距离短；穿越城镇较窄道路效果好。

5、管道抢修
1）钢管：补焊、盖压补焊；
2）钢筋混凝土管：补麻、补灰后用卡盘压紧固定；
3）若管身出现裂缝，采用两合揣袖、更换管道；
6、管道的局部修补：密封法、补丁法、铰接管法、局部软衬法、灌浆法、机器人法。

7、管道的全断面修复：内衬法、缠绕法、喷涂法。

8、管道的更新：破管外挤（气动爆管、液动爆管、切割爆管）、破管顶进（对地层的影响小，不会引起地表隆沉；需要开挖两个工作井）。

一级建造师（市政专业）管道工程相关知识点选择题考点1、水环境污染的原因：合流制溢流污染、管道混接、雨水非点源污染严重。

2、新型分流制排水系统，强调雨水的源头分散控制和末端集中控制，减少城市管网中的径流量和污染物总量。

雨水源头控制有雨水下渗、净化、收集回用，末端控制有湿地、塘，多功能调蓄。

3、新型合流制排水系统，源头雨水控制可减小合流制溢流频率、溢流水量和溢流污染物总量。

4、新型排水体制的特点：资源节约、环境友好、点源污染控制和非点源污染相结合。

污染减量-水资源利用-防涝减灾三位一体，新型排水体制满足内涝减灾、资源利用、污染控制等多重目标。

5、不开槽施工方法：1）成本高、距离长、各种土层的：顶管、盾构、浅埋暗挖；2）速度快、精度低：定向钻、夯管；3）周围环境要求控制地层变形或无降水条件时：用顶管；4）小口径金属管道、无地层变形控制且顶力满足要求时，用顶进的挤密土层顶管法；5）周围环境有安全要求时采用盾构；6）穿越地下障碍物较复杂地段，采用浅埋暗挖；7）较大埋深穿越道路桥涵长距离地下管线用定向钻；8）城镇区域穿越较窄道路地下管道用夯管；6、垂直运输设备、起吊设备规定（适用所有设备、可以出案例）：1）设备安装完成后，经试运行和安全性检查后才能使用；中小型设备由施工员会同专业技术管理人员、使用人员检查验收，大型设备、成套设备在项目部自检的基础上，由企业技术负责人组织相关部门检查验收，塔式、门式起重机、吊篮、垂直提升设备应经第三方有资质单位验收后才能使用，进场时检查安全保险装置及限位说明书、维修保养及运输说明书、安全操作规程，并建立机械档案；2）设备操作人员维修人员经专业培训，考试合格后持证上岗；3）设备使用实行定机、定人、定岗的原则;4）起重设备经重荷载计算，起吊时应试吊，离地面100mm左右时，检查捆扎和制动性能，起吊过程工作井严禁站人，当距地面小于500mm时，人员靠近操作;5）在使用过程中，定期检查、维修、保养。

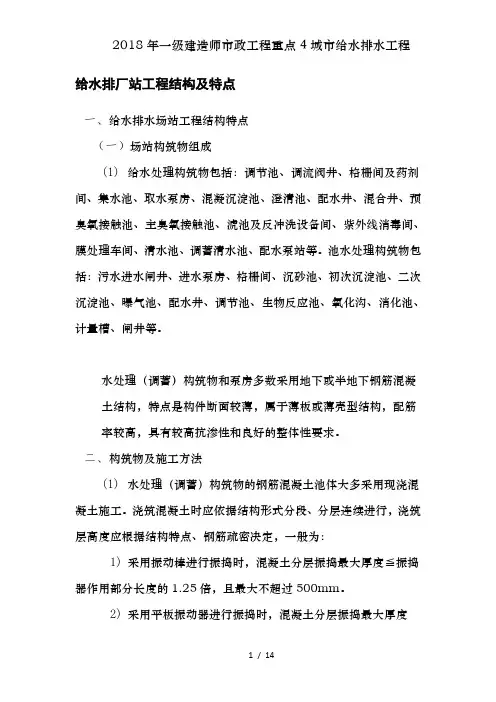

2018年一级建造师市政工程重点4、城市给水排水工程（最终定稿）第一篇：2018年一级建造师市政工程重点4、城市给水排水工程给水排厂站工程结构与特点一、给水排水场站工程结构特点（一）场站构筑物组成(1)给水处理构筑物包括：调节池、调流阀井、格栅间及药剂间、集水池、取水泵房、混凝沉淀池、澄清池、配水井、混合井、预臭氧接触池、主臭氧接触池、淲池及反冲洗设备间、紫外线消毒间、膜处理车间、清水池、调蓄清水池、配水泵站等。

池水处理构筑物包括：污水进水闸井、进水泵房、格栅间、沉砂池、初次沉淀池、二次沉淀池、曝气池、配水井、调节池、生物反应池、氧化沟、消化池、计量槽、闸井等。

水处理（调蓄）构筑物和泵房多数采用地下或半地下钢筋混凝土结构，特点是构件断面较薄，属于薄板或薄壳型结构，配筋率较高，具有较高抗渗性和良好的整体性要求。

二、构筑物与施工方法(1)水处理（调蓄）构筑物的钢筋混凝土池体大多采用现浇混凝土施工。

浇筑混凝土时应依据结构形式分段、分层连续进行，浇筑层高度应根据结构特点、钢筋疏密决定，一般为：1)采用振动棒进行振捣时，混凝土分层振捣最大厚度≦振捣器作用部分长度的1.25倍，且最大不超过500mm。

2)采用平板振动器进行振捣时，混凝土分层振捣最大厚度≦200mm。

3)采用附着振动器进行振捣时，混凝土分层振捣最大厚度，要根据附着振动器的设置方式，通过试验确定。

(2)水处理构筑物中圆柱形混凝土池体结构，当池高度大（12~18m)时宜采用整体现浇施工，支模方法有：满堂支模法及滑升模板法。

(3)污水处理构筑物中卵形消化池，通常采用无粘结预应力筋、曲面异形大模板施工。

消化池钢筋混凝土主体外表面，需要做保温和外饰面保护；保温层、饰面层施工应符合设计要求。

（一）单元组合现浇混凝土施工(1)以圆形储水池为例，池体通常由若干块厚扇形底板单元和若干块倒T形壁板单元组成，一般不设顶板。

单元一次性浇筑而成，底板单元间用聚氯乙烯泥嵌缝，壁板单元间用橡胶止水带接缝。

给排水管道（P166-P179除试验、P395）导轨、千斤顶、加压油泵等。

后背有方木、钢板，顶铁。

1.开始顶进5-10m的范围内，允许偏差为：轴线位置3mm，高程0—+3mm。

2.当超过允许偏差时，采取措施纠正：①挖土校正法：即在管子偏向一侧少挖土，而在别一侧多超挖些，强制管子在前进时向另一侧偏移，适用于偏差为10-20mm时。

②木杠支撑法：如管端下陷，管子发生错口时采用，适用于偏差为20mm时。

供热(热力)管道（历年真题均出选择、P179-P201除试验）燃气管道（历年真题均出选择）管道安装案例要点专题（P334-P340、P396以及CJJ28）管道部分历年案例情况分析案例情况：管道从06年之后只在10年考过一次热力管道的功能实验，和其他章节比所占比重很低。

建议在考试前背熟几个管道的功能试验，以预防考案例题。

管道其余知识做到熟读。

1.给排水管道开槽施工，两或两条以上管道在同一管沟内的合槽施工开挖顺序规定？下游往上游，逐段2.给水排水管道采用开槽施工时，防止雨水浸泡沟槽，沟槽处侧应设置什么？截水沟、排水沟3.给水排水管道采用开槽施工时，确定沟槽底部的开挖宽度的因素有哪些？=管径+2*（工作面+支撑+模板）4.给水排水管道采用开槽施工时，人工开挖沟槽的槽深超３m时应如何开挖？分层、2米5.热力管道穿过墙壁、楼板处应如何处理？套管，墙长20-25，高出板面506.有补偿器装置的热力管道，在补偿器安装前，管道和固定支架应如何处理？不得进行固定连接7.热力管道安装、试压、体温施工完毕后，补偿器的临时固定装置应如何处理？松开，保证自由伸缩8.具有不同位移量的热力管，是否可共用同一吊架或滑托？不得共用9.地下燃气管道与建筑物、构筑物基础或相邻管道之间的水平和垂直净距，无法满足安全距离时，应如何处理？套管，伸出0.5M,柔性密封，伸缩10.如何进行燃气管道的通球扫线？（2012年版已删减，变为管道吹扫，看功能试验部分）两次、三公里、方向、检查。
