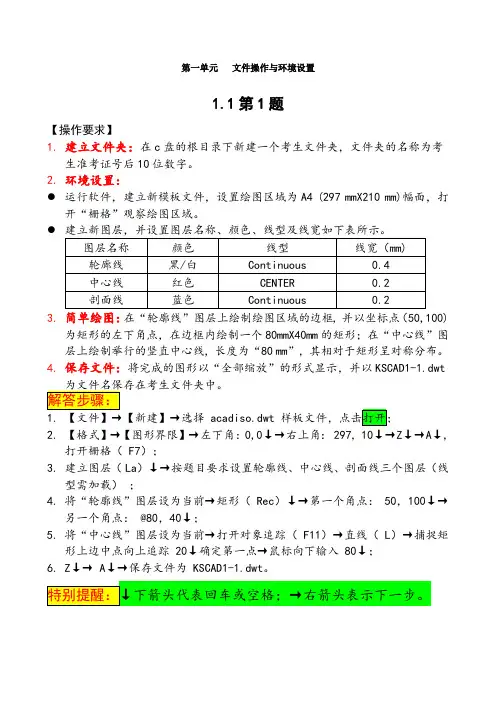

第一单元文件操作与环境设置1.1第1题【操作要求】1.建立文件夹：在c盘的根目录下新建一个考生文件夹，文件夹的名称为考生准考证号后10位数字。
2.环境设置：●运行软件，建立新模板文件，设置绘图区域为A4 (297 mmX210 mm)幅面，打开“栅格”观察绘图区域。
●3.简单绘图：在“轮廓线”图层上绘制绘图区域的边框，并以坐标点（50,100)为矩形的左下角点，在边框内绘制一个80mmX40mm的矩形；在“中心线”图层上绘制举行的竖直中心线，长度为“80 mm”，其相对于矩形呈对称分布。
4.保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCAD1-1.dwt1.【文件】→【新建】→选择 acadiso.dwt2.【格式】→【图形界限】→左下角：0,0↓→右上角：297，10↓→Z↓→A↓,打开栅格（ F7）；3.建立图层（La）↓→按题目要求设置轮廓线、中心线、剖面线三个图层（线型需加载）；4.将“轮廓线”图层设为当前→矩形（ Rec）↓→第一个角点： 50，100↓→另一个角点： @80，40↓；5.将“中心线”图层设为当前→打开对象追踪（ F11）→直线（ L）→捕捉矩形上边中点向上追踪20↓确定第一点→鼠标向下输入 80↓；6.Z↓→ A↓→保存文件为 KSCAD1-1.dwt。
1.2第2题【操作要求】1.建立文件夹：在c盘的根目录下新建一个考生文件夹，文件夹的名称为考生准考证号后10位数字。
2.环境设置：●运行软件，建立新模板文件，设置绘图区域为A4（297mm×210mm）幅面，单位为“小数”，精度为“0.000”；设置角度为“度/分/秒”,角度精度为“0d00′00″角度测量以“西”为起始方向，角度方向为“顺时针”。
●3.简单绘图：在绘图区域内，以坐标点（40,40)为矩形左上角点，绘制一个100×50mm的矩形。
在矩形的正中央，用“汉字”文字样式输入“Aut oCAD 等级考试”字样。

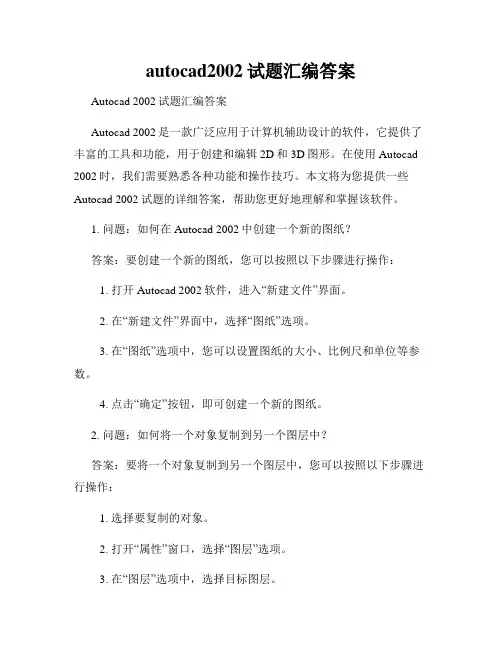

autocad2002试题汇编答案Autocad 2002试题汇编答案Autocad 2002是一款广泛应用于计算机辅助设计的软件，它提供了丰富的工具和功能，用于创建和编辑2D和3D图形。
在使用Autocad 2002时，我们需要熟悉各种功能和操作技巧。
本文将为您提供一些Autocad 2002试题的详细答案，帮助您更好地理解和掌握该软件。
1. 问题：如何在Autocad 2002中创建一个新的图纸？答案：要创建一个新的图纸，您可以按照以下步骤进行操作：1. 打开Autocad 2002软件，进入“新建文件”界面。
2. 在“新建文件”界面中，选择“图纸”选项。
3. 在“图纸”选项中，您可以设置图纸的大小、比例尺和单位等参数。
4. 点击“确定”按钮，即可创建一个新的图纸。
2. 问题：如何将一个对象复制到另一个图层中？答案：要将一个对象复制到另一个图层中，您可以按照以下步骤进行操作：1. 选择要复制的对象。
2. 打开“属性”窗口，选择“图层”选项。
3. 在“图层”选项中，选择目标图层。
4. 点击“确定”按钮，即可将选定的对象复制到目标图层中。
3. 问题：如何创建一个圆弧？答案：要创建一个圆弧，您可以按照以下步骤进行操作：1. 打开“绘图”工具栏，选择“圆弧”工具。
2. 在绘图界面中，点击圆心、起点和终点，确定圆弧的位置和大小。
3. 输入圆弧的半径或弧长，或通过拖动鼠标来确定圆弧的形状。
4. 点击“确定”按钮，即可创建一个圆弧。
4. 问题：如何修改对象的属性？答案：要修改对象的属性，您可以按照以下步骤进行操作：1. 选择要修改属性的对象。
2. 打开“属性”窗口，选择要修改的属性选项。
3. 在属性选项中，您可以修改对象的颜色、线条类型、线条权重等参数。
4. 点击“确定”按钮，即可修改所选对象的属性。
5. 问题：如何在Autocad 2002中创建一个多段线？答案：要创建一个多段线，您可以按照以下步骤进行操作：1. 打开“绘图”工具栏，选择“多段线”工具。
14计算机辅助设计（Auto CAD 平台）Auto CAD 2002/2004 试题解答 图 1-71输入文本“法兰盘”图 1-72填充“法兰盘”1.10 第 10 题解答绘图要点要点在于如何运用捕捉绘制图形，怎样运用旋转、捕捉、修剪等命令编辑图形以及使 用改变图层的方法调整线宽。
绘图步骤1．单击“绘图”工具栏中的“圆”按钮，在绘图区域中任意单击一点为圆心输入半 径 20，按 Enter 键，再按一次 Enter 键继续使用圆命令，输入 From ，按 Enter 键，捕捉圆 心 a ，输入相对坐标（@80，0），按 Enter 键，输入半径 30，按 Enter 键，结果如图 1-73所示。
2．单击“绘图”工具栏中的“正多边形”按钮 ，输入 8（表示绘制正八边形），按 Enter 键，捕捉大圆圆心为多边形的中心点，接着输入c （表示外切于圆），按 Enter 键， 输入 20（表示内切圆的半径为 20），按 Enter 键。
3．单击“绘图”工具栏中的“正多边形”按钮，输入 6（表示绘制正六边形），按 Enter 键，捕捉小圆圆心为多边形的中心点，接着输入i （表示内接于圆），按 Enter 键，输 入 15（表示外接圆的半径为 15），按 Enter 键，结果如图 1-74 所示。
4．单击“修改”工具栏中的“旋转”按钮，选择正六边形，按 Enter 键，输入 40 （表示旋转角度），按 Enter 键，结果如图 1-75所示。
a图 1-73绘制圆图 1-74绘制正多边形图 1-75旋转正六边形5．单击“绘图”工具栏中的“直线”按钮 ，捕捉两圆切点为直线两端点，结果如图 1-76 所示。
6．选择 “绘图”|“圆”|“切点、切点、半径” 菜单，首先捕捉大圆和小圆上的切 点，输入绘制圆的半径 50，结果如图 1-77 所示。
7．单击“修改”工具栏中的“修剪”按钮，选择半径为 30、20 的圆为修剪边，按。
16
计算机辅助设计（Auto CAD 平台）Auto CAD 2002/2004 试题解答 图 1-82 对齐单位图形
图 1-83
阵列单位图形
1.12 第 12 题解答
绘图要点
该题要点在于灵活运用阵列、镜像绘制图形，运用修剪、圆角命令编辑图形，在绘图 中还要注意使用改变图层的方法调整线宽。
绘图步骤
1．打开 C:\CADTK 中的图形文件 AScad1-12.dwg ，如图 1-84 所示。
2．单击“修改”工具栏中的“镜像”按钮
，选择图形中矩形部分，捕捉大圆的垂 直定位线两端点为镜像线两端点，按 Enter 键，结果如图 1-85 所示。
3．单击“修改”工具栏中的“阵列”按钮 ，选择“环形阵列”单选钮，单击“选择 阵列对象”按钮 ，选择图形中小圆，单击“拾取中心点”按钮 ，捕捉大圆圆心，在 “项目总数”文本框中输入 3，最后单击“确定”按钮，结果如图 1-86 所示。
图 1-84
打开图形
图 1-85
镜像矩形部分
图 1-86
绘制阵列小圆
4．单击“修改”工具栏中的“圆角”按钮
，输入 r （表示输入圆角半径），按 Enter 键，输入 30，分别选择三角形相邻两边，结果如图
1-87 所示。
5．单击“修改”工具栏中的“修剪”按钮 ，选择两矩形为修剪边，按 Enter 键，修 剪三角形低边，结果如图 1-88 所示。
6．新建图层 L1，其线宽设置为 0.30mm 。
7．选择图 1-89 中所示的部分，单击“特性”工具栏中的图层选择按钮 ，选择图层 L1，按 Enter 键，单击状态栏中的“线宽”按钮，结果如图 1-90 所示。
AutoCAD理论测试题及答案一：填空题1．一个完整的尺寸包括：尺寸界线、尺寸线、尺寸文字、箭头四部分组成2．在编辑工具中，阵列工具分为：矩形阵列和环形阵列3．在AutoCAD可进行多文档工作环境，可利用Ctrl+Tab、Ctrl+F6快捷键来切换文档4．在机械制图中，中国标准图纸的规格有：A0、A1、A2、A3、A4、5．在AutoCAD中文本的创建方式分为单行文本和多行文本6．在文本的字符代码输入中，表示“+”的代码是%%P7、 LIST_显示与所选对象有关的所有信息。
8、 PLINE 命令可以绘制有宽度的线。
9、使用__BROWSER_____命令可以从AUTOCAD中启动WEB浏览器。
10、利用几何计算器进行计算使用的命令___CAL___。
11、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为___世界坐标系__。
二：选择题1．绘图窗口与文本窗口的转换是通过(B)功能键来实现的6A、F1B、F2C、F6D、F72．在下列绘图工具中，(B)工具可以用来绘制变宽度的线A、lineB、PlineC、XlineD、Ray3．下列表示Ø120的字符代码是：(C)A、%%u20B、%%o120C、%%c120D、%%d1204．下列编辑工具中，不能实现“改变位置”的功能的是(B)A、移动B、比例C、旋转D、阵列5．在CAD中部分命令都有起缩写，即为其热键，下列命令中热键为B的是(A) A、Block(写块) B、Bhatch（填充） C、Break(打断) D、Box （长方体）6．当尺寸变量DIMASSOC=(B)时，为非尺寸关联A 0B 1C 2D 37、将绘制的图形保存为样板文件的文件名为(C)A *.dwgB *.dxfC *.dwtD *.dwf8、下列命令操作中，不能插入图块的是(C)A divideB measureC arrayD insert9、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是(D)A 拉长B 延伸C 比例D 拉伸10、AutoCAD的英文全称是 ()A.Automatic Computer Aided DesignB.Autodesk Computer Aided DesignC.CAD2000D.CAD2002如果在“选项”对话框，“打开与保存”选项卡上启动了“自动保存”，以下说法错误的是？A．系统将以指定的时间间隔保存图形B．系统为自动保存的文件指定临时文件名，默认的扩展名为.sv$C．系统创建的临时文件在图形正常关闭时不会自动删除D．使用扩展各.dwg代替备份文件的扩展名后，不可以AutoCAD打开备份文件32拉长命令可以修改圆弧的包含角和一些对象的长度，但不包括下列哪个对象？A．直线、圆弧B．封闭多段线C．开放样条曲线D．椭圆弧33．模型空间中，您已经标上了一个线性标注，如上图所示，尺寸界线的起点偏移量以及尺寸界线的超出尺寸线部分都显示为正确大小，但标注文字的高度太小而不可读，您怎么纠正该何题？A．使用DIMSTYLE对话框将DIMSCALE设置为0B． STYLE（文字样式）对话框将文字样式高度设置为0C． DIMSTYLE对话框将标注文字高度设置为0D．在DIMSTYLE对话框的调整选项卡中选择“按布局缩放标注”D）是AutoCAD自动建立的三．判断题1．构造线在绘图中既可以用作辅助线，又可以用作绘图线。
cad考试试题库及参考答案CAD考试试题库及参考答案一、单选题1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYLINE参考答案：A2. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 填充参考答案：D3. 在AutoCAD中，使用哪个命令可以进行图形的缩放？A. ZOOMB. PANC. MOVED. ROTATE参考答案：A4. 在AutoCAD中，以下哪个命令用于创建圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE参考答案：A5. 在AutoCAD中，以下哪个命令用于复制对象？A. COPYB. MIRRORC. ARRAYD. OFFSET参考答案：A二、多选题6. 在AutoCAD中，以下哪些命令可以用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ARC参考答案：A, B7. 在AutoCAD中，以下哪些属性可以设置对象的显示特性？A. 颜色B. 线型C. 线宽D. 填充参考答案：A, B, C, D8. 在AutoCAD中，以下哪些命令可以用于修改对象？A. MOVEB. ROTATEC. SCALED. STRETCH参考答案：A, B, C, D三、判断题9. 在AutoCAD中，使用“TRIM”命令可以修剪对象。
（）参考答案：正确10. 在AutoCAD中，使用“EXTEND”命令可以延伸对象。
（）参考答案：正确四、简答题11. 请简述AutoCAD中“ARRAY”命令的用途。
参考答案：ARRAY命令在AutoCAD中用于创建对象的阵列，可以是线性阵列或环形阵列，用于快速复制对象到指定的位置。
12. 请解释AutoCAD中的“BLOCK”和“WBLOCK”命令的区别。
参考答案：BLOCK命令用于创建块定义，但不会将块保存为单独的文件。

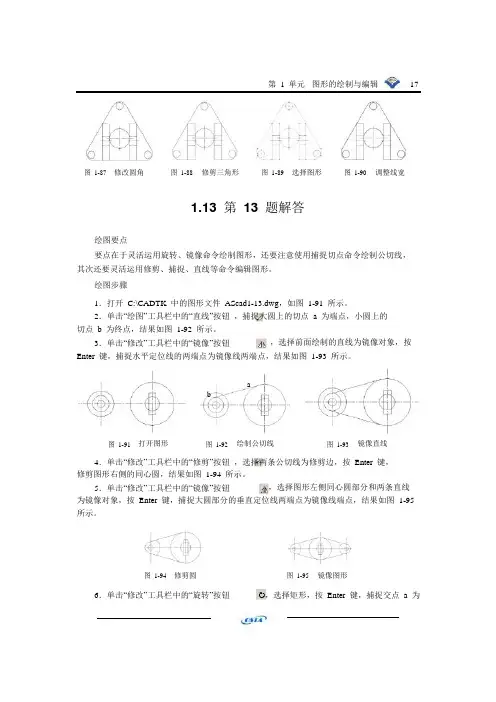

第 1 单元图形的绘制与编辑17
图1-87 修改圆角图1-88 修剪三角形图1-89 选择图形图1-90 调整线宽
1.13第13题解答
绘图要点
要点在于灵活运用旋转、镜像命令绘制图形，还要注意使用捕捉切点命令绘制公切线，
其次还要灵活运用修剪、捕捉、直线等命令编辑图形。
绘图步骤
1．打开C:\CADTK 中的图形文件AScad1-13.dwg，如图1-91 所示。
2．单击“绘图”工具栏中的“直线”按钮，捕捉大圆上的切点a 为端点，小圆上的
切点 b 为终点，结果如图1-92 所示。
3．单击“修改”工具栏中的“镜像”按钮，选择前面绘制的直线为镜像对象，按Enter 键，捕捉水平定位线的两端点为镜像线两端点，结果如图1-93 所示。
a
b
图1-91 打开图形图1-92 绘制公切线图1-93 镜像直线
4．单击“修改”工具栏中的“修剪”按钮，选择两条公切线为修剪边，按Enter 键，
修剪图形右侧的同心圆，结果如图1-94 所示。
5．单击“修改”工具栏中的“镜像”按钮，选择图形左侧同心圆部分和两条直线
为镜像对象，按Enter 键，捕捉大圆部分的垂直定位线两端点为镜像线端点，结果如图1-95 所示。
图1-94 修剪圆图1-95 镜像图形
6．单击“修改”工具栏中的“旋转”按钮，选择矩形，按Enter 键，捕捉交点 a 为。

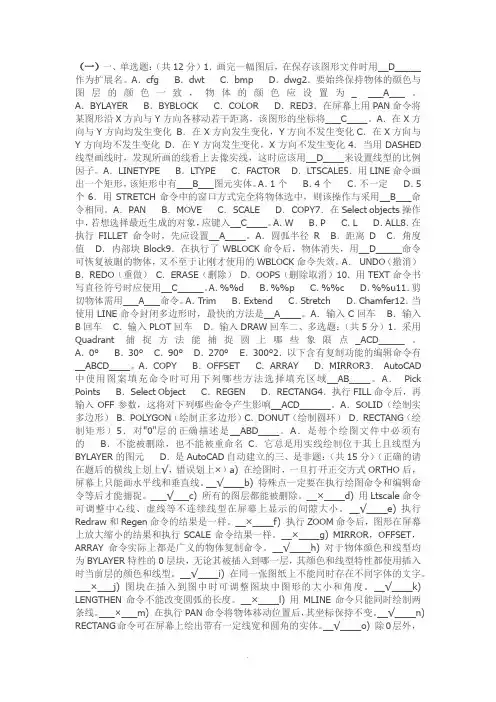

（一）一、单选题：（共12分）1．画完一幅图后，在保存该图形文件时用__D_____作为扩展名。
A．cfg B．dwt C．bmp D．dwg2．要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为_ ___A___。
A．BYLAYER B．BYBLOCK C．COLOR D．RED3．在屏幕上用PAN命令将某图形沿X方向与Y方向各移动若干距离，该图形的坐标将___C____。
A．在X方向与Y方向均发生变化B．在X方向发生变化，Y方向不发生变化C．在X方向与Y方向均不发生变化D．在Y方向发生变化，X方向不发生变化4．当用DASHED 线型画线时，发现所画的线看上去像实线，这时应该用__D____来设置线型的比例因子。
A．LINETYPE B．LTYPE C．FACTOR D．LTSCALE5．用LINE命令画出一个矩形，该矩形中有___B___图元实体。
A．1个B．4个C．不一定D．5个6．用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。
A．PAN B．MOVE C．SCALE D．COPY7．在Select objects操作中，若想选择最近生成的对象，应键入__C____。
A．W B．P C．L D．ALL8．在执行FILLET命令时，先应设置__A____。
A．圆弧半径R B．距离D C．角度值 D．内部块Block9．在执行了WBLOCK命令后，物体消失，用__D_____命令可恢复被删的物体，又不至于让刚才使用的WBLOCK命令失效。
A．UNDO（撤消）B．REDO（重做）C．ERASE（删除）D．OOPS（删除取消）10．用TEXT命令书写直径符号时应使用__C_____。
A．%%d B．%%p C．%%c D．%%u11．剪切物体需用___A___命令。
A．Trim B．Extend C．Stretch D．Chamfer12．当使用LINE命令封闭多边形时，最快的方法是__A____。
2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．执行( )功能，Enter键和Space键功能不同。
DA)InsertB)ImageC)ADCD)DT2．A)保存修改的图形B)删除块的全部参照C)输出块的定义D)给块定义属性3．下列命令中没有复制功能的是( )。
AA)移动命令B)矩阵命令C)偏移命令D)镜像命令AutoCAD系统中，CIRCLE命令是用来画圆的，如果要画任意三角形的内切圆则要用( )方式。
DA)圆心+半径B)2P(两点)C)3P(三点)D)TTTAutoCAD使用阵列命令时，如需使阵列后的图形向右上角排列，则( )。
AA)行间距为正，列间距为正B)行间距为负，列间距为负C)行间距为负，列间距为正D)行间距为正，列间距为负4．在AutoCAD中被锁死的层上( )。
BA)不显示本层图形B)不可修改本层图形C)不能增画新的图形D)以上全不能5．使用多段线命令能创建( )类型的对象。
DA)直线B)曲线C)有宽度的直线和曲线D)以上皆是6．应用倒角命令“chamfer”进行倒角操作时：( )。
CA)不能对多段线对象进行倒角B)可以对样条曲线对象进行倒角C)不能对文字对象进行倒角D)不能对三维实体对象进行倒角7．以下有关AutoCAD中工具条(toolbar)及其图标的叙述错误的是( )。
ＤA)任何一个工具条都可按用户的意志使之显示或隐藏B)任何工具条上的图标都可按用户的意志增加或减少C)工具条可包含子工具条D)工具条是不可删除的8．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间9．一组同心圆可由一个已画好的圆用( )命令来实现。
DA)STRETCH(伸展)B)MOVE(移动)C)EXTEND(延伸)D)OFFSET(偏移)10．使光标只能在水平方向或垂直方向移动执行( )命令。
autocad练习题及答案AutoCAD练习题及答案一、选择题1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 要创建一个圆形，应该使用哪个命令？A. CIRCLEB. ARCC. ELLIPSED. POLYGON答案：A3. 如何在AutoCAD中快速访问常用命令？A. 快捷键B. 菜单栏C. 工具栏D. 命令行答案：C4. 在AutoCAD中，哪个工具可以用于测量两点之间的距离？A. DISTB. MEASUREC. CALCULATED. DISTANCE答案：D5. 要将一个对象复制到另一个位置，应该使用哪个命令？A. MOVEB. COPYC. OFFSETD. ARRAY答案：B二、填空题1. 在AutoCAD中，使用____命令可以创建一个新的图层。
答案：LAYER2. 要将一个对象旋转一定角度，可以使用____命令。
答案：ROTATE3. 要将多个对象组合成一个块，可以使用____命令。
答案：BLOCK4. 要修改对象的属性，可以使用____命令。
答案：PROPERTIES5. 在AutoCAD中，____命令用于创建一个矩形。
答案：RECTANGLE三、简答题1. 描述如何在AutoCAD中创建一个简单的房屋平面图。
答案：首先，使用LINE命令绘制房屋的外框。
然后，使用RECTANGLE命令绘制房间的内部结构。
接着，使用CIRCLE命令添加窗户和门。
最后，使用MTEXT命令添加文字说明。
2. 解释在AutoCAD中如何使用ARRAY命令。
答案：ARRAY命令用于创建对象的阵列。
选择要阵列的对象，然后输入ARRAY命令。
在弹出的对话框中，选择阵列类型（矩形或环形），设置行和列的数量，以及行和列之间的间距。
四、绘图题1. 根据以下尺寸绘制一个简单的椅子：- 座宽：400mm- 座深：500mm- 座高：450mm- 靠背高：1000mm答案：使用LINE命令绘制椅子的轮廓，包括座面、靠背和四条腿。
第一单元文件操作与环境设置1.1第1题【操作要求】1.建立文件夹：在c盘的根目录下新建一个考生文件夹，文件夹的名称为考生准考证号后10位数字。
2.环境设置：●运行软件，建立新模板文件，设置绘图区域为A4 (297 mmX210 mm)幅面，打开“栅格”观察绘图区域。
●3.简单绘图：在“轮廓线”图层上绘制绘图区域的边框，并以坐标点（50,100)为矩形的左下角点，在边框内绘制一个80mmX40mm的矩形；在“中心线”图层上绘制举行的竖直中心线，长度为“80 mm”，其相对于矩形呈对称分布。
4.保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCAD1-1.dwt1.【文件】→【新建】→选择 acadiso.dwt2.【格式】→【图形界限】→左下角：0,0↓→右上角： 297，10↓→Z↓→A↓,打开栅格（ F7）；3.建立图层（La）↓→按题目要求设置轮廓线、中心线、剖面线三个图层（线型需加载）；4.将“轮廓线”图层设为当前→矩形（ Rec）↓→第一个角点： 50，100↓→另一个角点： @80，40↓；5.将“中心线”图层设为当前→打开对象追踪（ F11）→直线（ L）→捕捉矩形上边中点向上追踪20↓确定第一点→鼠标向下输入 80↓；6.Z↓→ A↓→保存文件为 KSCAD1-1.dwt。
1.2第2题【操作要求】1.建立文件夹：在c盘的根目录下新建一个考生文件夹，文件夹的名称为考生准考证号后10位数字。
环境设置：●运行软件，建立新模板文件，设置绘图区域为A4（297mm×210mm）幅面，单位为“小数”，精度为“0.000”；设置角度为“度/分/秒”,角度精度为“0d00′00″角度测量以“西”为起始方向，角度方向为“顺时针”。
●2.的矩形。
在矩形的正中央，用“汉字”文字样式输入“Aut oCAD 等级考试”字样。
3.保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCAD1-2 dwt为文件名保存acadiso.dwt 样板文件；2.“格式”→“图形界限”→左下角→右上角： 297，210→Z↓→ A↓；单位（ Un）→长度类型：小数；精度： 0.000 ；角度类型：度 / 分/ 秒；精度“ 0d00′00″”；? 顺时针；方向：西；3.文字样式（ St）→新建（按题目要求新建4.“汉字”与“标注”两种样式）→将汉字设为当前文字样式；5.矩形（ Rec）→第一个角点：40,40 →另一个角点： @100，-50 ；6.单行文字（ Dt ）→文字起点： J（对正）→ MC（正中）→捕捉矩形对角线中点（或用对象追踪捕捉到中心点）→输入“ AutoCAD 计算机等级考试”→回车两下；7.Z↓→ A↓→保存文件为 KSCAD1-2.dwt.1.3第3题【操作要求】1.建立文件夹：在c盘的根目录下新建个考生文件夹，文件夹的名称为考生准考证号后10位数字。
2.环境设置：●运行软件，建立新模板文件，设置绘图区域为A4 (297 mmX210 mm)幅面，设置“栅格间距”为“5”，启用“对象捕捉”，并设置“端点、圆心、交点”捕捉，选择捕捉类型为“栅格捕捉”和“等轴测捕捉”。
●建立尺寸标注样式，新样式名为“线性尺寸”，用于线性标注。
在“文字”中设置文字高度为“5”，使文字与尺寸线对齐，在“符号和箭头”中设置箭头大小为“3.5”，在“线”中设置超出尺寸线为“2.5”，其余参数均采用默认设置。
3.简单绘图：以坐标点(150,50)为左上角点，绘制一个100mmX80mm的矩形，并用线性尺寸标注长和宽的尺寸。
4.保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCADl-3.dwt为acadiso.dwt 样板文件；2.“格式”→“图形界限”→左下角→右上角： 297，210→Z↓→ A↓；3.“栅格”→右键→“设置”→栅格 X、Y 轴间距： 5→选择捕捉类型：“栅格捕捉”和“等轴测捕捉”→对象捕捉：勾选端点、圆心、交点（其余不要选）；4.尺寸标注样式（ D）→新建样式：线性标注→“文字高度”： 5；“文字对齐”：与尺寸线对齐；“箭头大小”：3.5 ；“线”→“超出尺寸线”：2.5 ；5.矩形（ Rec）→第一个角点： 150，50↓→另一个角点： @100，-80↓ ;6.“标注”→线性标注→标注长度（ 100）和宽度（ 80）；7.Z↓→ A↓→保存文件为 KSCAD1-3.dwt。
1.4第4题【操作要求】1.建立文件夹：在c盘的根目录下新建一个考生文件夹，文件夹的名称为考生准考证号后10位数字。
2.环境设置：●运行软件，建立新模板文件，设置绘图区域为A3 (420 mmX297 mm)幅面,打开“栅格”观察绘图区域。
●●参数均采用默认设置。
3.简单绘图：在“轮廓线”图层上绘置一个200 mmX 100 mm的矩形，矩形的左上角点坐标々（50,250);打开“中心线”图层，在上一矩形的内部绘制一个100 的矩形/两矩形的中心重合。
在里面的矩形框中用“仿宋体”文字样式输入“计算机等级考试”7个字，使文字位于内部矩形框中心位置。
4.保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCADM.dwt为文件名保存在acadiso.dwt 样板；2.“格式”→“图形界限”→左下角→右上角：420，297→Z↓→ A↓→ F7（启动栅格）；3.建立图层（ La）→设置中心线、轮廓线两个图层（线型需加载）；4.文字样式（ St）→新建（新建“仿宋字”字体样式）→置为当前；5.矩形（ Rec）→第一个角点： 50，250→另一个角点： @200，-100 →矩形（ Rec）→按住 shift 及鼠标右键→“自”→ _from ：捕捉大矩形左下角→ _from<偏移 >：@50, 25→@100,50；6.单行文字（ Dt）→文字起点： J（对正）→ MC（正中）→捕捉小矩形对角线中点→输入“计算机等级考试”→回车两下；只能用回车键不能用空格。
7.Z↓→ A↓→保存文件为 KSCAD1-4.dwt。
1.5第5题【操作要求】1.建立文件夹在c盘的根目录下新建一个考生文件夹，文件夹的名称为考生准考证号后10位数字。
2.环境设置：●运行软件，建立新模板文件，设置绘图区域为A3 (420 mmX297 mm)幅面，打开“栅格”观察绘图区域。
●建立文字样式，样式名为“工程图中汉字”，字体选用“仿宋_GB2312”，高度为“10”，效果为“颠倒”，宽度因子为“1.5”。
在“线型管理器”中依次加载线型“CENTER” 和“DASHED”。
3.简单绘图：在绘图区域内绘制一长轴长为“120mm”、短轴长为“80mm”的椭圆，长轴位于水平方向，椭圆中心的坐标为（100,150)，线型为“DASHE D”，线宽为“0.3mm”，颜色为“黄色”；用“CENTER”线型绘制椭圆的中心线，颜色为“红色”。
用“工程图中汉字”的文字样式在椭圆内输入“计算机等级考试”字样，位于椭圆正中位置。
4.保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCADl-5.dwt为文件名保存在考生文件夹中。
书本上0.3缺少单位，已经修订。
1.“文件”→“新建”→“ template ” →选择 acadiso.dwt 样板文件；2.“格式”→“图形界限”→左下角↓（表示直接接受系统内置的默认值）→右上角： 420，297↓→Z↓→ A↓→ F7（启动栅格）；3.文字样式（ St）↓→新建（按题目要求新建“工程图中汉字”字体样式）→置为当前→“线型控制”→加载“CENTER ”和“ DASHED ”；4.椭圆（El ）→中心点（ C）→ 100，150→水平方向输入长轴一半：60→垂直方向输入短轴一半：40→线型控制：DASHED →“线宽控制”：0.3 →“颜色控制”：黄色；5.直线（ L）→绘制椭圆中心线→“线型控制”：CENTER→“颜色控制”：红色；6.单行文字（ Dt）↓→文字起点： J（对正）→ MC（正中）→捕捉椭圆中心→输入“计算机等级考试”→回车两下；7.Z↓→ A↓→保存文件为 KSCAD1-5.dwt。
1.建立文件夹在c盘的根目录下新建一个考生文件夹，文件夹的名称为考生准考证号后10位数字。
2.环境设置：●运行软件，将素材文件“CACAD2007\Unitl\CADSTl-6.dwg”复制到考生文件夹中，并在考生文件夹中打开该文件。
打开“栅格”观察绘图区域。
●建立文字样式，编辑图中的文字，字体选用“仿宋_GB2312”，高度为8，文字样式名为“GB汉字”。
3.简单绘图：建立尺寸标注样式，新样式名为“标准标注”。
设置文字样式为“仿宋 _GB2312”，文字高度为“5”，箭头大小为“3.5”，超出尺寸线为“2”，效果如图1-1所示。
4.保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCAD1-6dwg为文件名保存在解答步骤：CADST1-6.dwg”→F7（打开栅格观察绘图区域）；2.文字样式（St）→新建（按题目要求新建“ GB汉字”字体样式）→置为当前；3.尺寸标注样式（ D）→新建样式：标准标注→“文字样式”：GB汉字；“文字高度”：5；“箭头大小”：3.5 ；“线”→“超出尺寸线”：2→置为当前；4.选中图中文字→“文字样式控制”：改为“ GB汉字”；5.选中图中尺寸标注→“标注样式控制”：改为“标准标注”；6.Z↓→ A↓→另存为 KSCAD1-6.dwg。
图1- 11.建立文件夹在c盘的根目录下新建一个考生文件夹，文件夹的名称为考生准考证号后10位数字。
2.环境设置：●运行软件，将素材文件“C:\CAD2007\Unit1\CADSTl-7.dwg”复制到考生文件夹中，并打开该文件。
打开“栅格”观察绘图区域。
●●●建立文字样式，样式名为“技术要求”，字体选用“仿宋_GB2312”，文字高度为“5”，其余参数均釆用默认值。
3.简单绘图：用“技术要求”的文字样式在绘图区域的空白处加入“技术要求”的相关内容，效果如图1-2所示。
4.保存文件：将完成的图形以“全部缩放”的形式显示，并以KSCAD l-7.dwg为文件名保CADST1-7.dwg” →F7（打开栅格观察绘图区域）；2. LA（按题目要求新建中心线与尺寸线两个图层）；3.选择中心线（图形中间那条点划线）→放入中心线图层（此时中心线变成红色，点划线）→选择尺寸标注（共 6 个尺寸）→放入尺寸线图层（此时尺寸变成蓝色）；4.文字样式（ St）→新建（按要求新建“技术要求”文字样式并置为当前）→置为当前→单行文字（ Dt）→按图示位置写文字；5.Z↓→ A↓→另存为 KSCAD1-7.dwg。
