低压电器的电磁机构及执行机构

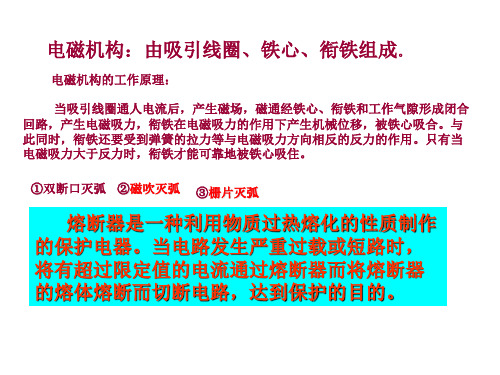

电磁机构：由吸引线圈、铁心、衔铁组成。

电磁机构的工作原理：当吸引线圈通人电流后，产生磁场，磁通经铁心、衔铁和工作气隙形成闭合回路，产生电磁吸力，衔铁在电磁吸力的作用下产生机械位移，被铁心吸合。

与此同时，衔铁还要受到弹簧的拉力等与电磁吸力方向相反的反力的作用。

只有当电磁吸力大于反力时，衔铁才能可靠地被铁心吸住。

①双断口灭弧②磁吹灭弧③栅片灭弧熔断器是一种利用物质过热熔化的性质制作的保护电器。

当电路发生严重过载或短路时，将有超过限定值的电流通过熔断器而将熔断器的熔体熔断而切断电路，达到保护的目的。

反时限保护特性：熔体中的电流为熔体的额定电流时，熔体长期不熔断；当电路发生严重过载时，熔体在较短的时间熔断；当电路发生短路时，熔体能在瞬间熔断。

隔离器，刀开关一般用于接通和分断低压配电电源和用电设备、也常用来直接起动小容量的异步电动机。

热稳定电流：指电路发生短路故障时，刀开关在一定时间（通常为1S）内通过某一短路电流，并不会因温度急剧升高而发生熔焊现象，这一最大短路电流，称为刀开关的热稳定电流。

低压断路器又称自动开关或空气开关。

它相当于刀开关、熔断器、热继电器和欠电压继电器的组合，是一种既有手动开关作用又能自动进行欠压、失压、过载和短路保护的电器。

智能断路器采用了以微处理器或单片机为核心的智能控制器，不仅具备普通断路器的各种保护功能，同时还具备实时显示电路中的各种电气参数，对电路进行在线监视和控制，具有通信功能1）断路器额定电压等于或大于线路额定电压。

2）断路器额定电流等于或大于线路或设备额定电流。

3）断路器通断能力等于或大于线路中可能出现的最大短路电流。

4）欠压脱扣器额定电压等于线路额定电压。

5）分励脱扣器额定电压等于控制电源电压。

6）长延时电流整定值等于电动机额定电流。

7）瞬时或短延时整定电流：应大于线路的尖峰电流。

接触器是一种用于中远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动开关电器。

第一章常用低压电器电器：电能的生产、输送、分配与应用起着控制、调节、检测和保护的作用。

根据外界的信号和要求，自动或手动接通或断开电路，断续或连续地改变电路参数，以实现对电路或非电路对象的切换、控制、保护、检测、变换和调节用的电气设备。

定义：一种能控制电能的器件。

第一节电磁式低压电器的结构和工作原理●低压电器：用于交流1200V、直流1500V以下电路的器件●高压电器：用于交流1200V、直流1500V以上电路的电器。

电力传动系统的组成：1）主电路：由电动机、（接通、分断、控制电动机）接触器主触点等电器元件所组成。

特点：电流大2）控制电路：由接触器线圈、继电器等电器元件组成。

特点：电流小●任务：按给定的指令，依照自动控制系统的规律和具体的工艺要求对主电路进行控制。

一、低压电器的分类1、按使用的系统1）低压配电电器用于低压供电系统。

电路出现故障（过载、短路、欠压、失压、断相、漏电等）起保护作用，断开故障电路。

（动动稳定性、热稳定性）例如：低压断路器、熔断器、刀开关和转换开关等。

2）低压控制电器用于电力传动控制系统。

能分断过载电流，但不能分断短路电流。

（通断能力、操作频率、电气和机械寿命等）例如：接触器、继电器、控制器及主令电器等。

2、按操作方式1）手动电器：刀开关、按钮、转换开关2）自动电器：低压断路器、接触器、继电器3、按工作原理1）电磁式电器：电磁机构控制电器动作2）非电量控制电器：非电磁式控制电器动作◆电磁式电器由感测和执行两部分组成。

感测部分（电磁机构）：接受外界输入的信号，使执行部分动作，实现控制的目的。

执行部分：触点系统。

二、电磁机构电磁机构：通过电磁感应原理将电能转化成机械能。

电磁机构输入的电信号：电压、电流1、电磁机构的结构形式电磁机构组成：线圈、铁心(亦称静铁心)和衔铁(亦称动铁心)，1）E形电磁铁：多用于交流电磁系统。

2）螺管式电磁铁：多用作索引电磁机构和自动开关的操作电磁机构，少数过电流继电器也采用。

低压电器的工作原理详细教程目录一、低压电器概述 (2)1.1 低压电器的定义与分类 (2)1.2 低压电器的作用与特点 (3)二、低压电器的基本结构与工作原理 (4)2.1 电器的基本构造 (5)2.2 电器的工作原理 (6)三、常用低压电器及其工作原理 (7)3.1 开关电器 (8)3.1.1 隔离器 (9)3.1.2 接触器 (11)3.1.3 继电器 (12)3.2 保护电器 (14)3.2.1 熔断器 (15)3.2.2 断路器 (16)3.2.3 限时器 (17)3.3 控制电器 (17)3.3.1 主令电器 (18)3.3.2 信号电器 (19)四、低压电器的选用与维护 (20)4.1 低压电器的选用原则 (21)4.2 低压电器的维护保养 (22)五、实验与实践 (24)5.1 实验设备与器材介绍 (25)5.2 实验内容与步骤 (27)5.3 实验报告与总结 (28)六、低压电器发展动态与未来趋势 (29)6.1 国内外低压电器发展现状 (30)6.2 低压电器的发展趋势 (32)一、低压电器概述低压电器是一种用于控制电气设备的开关、保护设备以及调节电气参数的装置。

它广泛应用于工业、建筑、交通等各个领域，是电力系统中不可或缺的重要组成部分。

低压电器的主要功能包括接通、断开电路，以及保护电路和设备的安全运行。

根据其结构和功能，低压电器可分为多种类型，如开关、断路器、熔断器、继电器、接触器等。

低压电器的工作原理主要是基于电磁学、电子学和控制理论等基本原理。

在电力系统中，低压电器通过接收和传递控制信号，实现对电路的控制和保护。

当电路中出现异常时，低压电器能够迅速切断电路，保护设备和人员的安全。

随着科技的发展，现代低压电器逐渐向智能化、数字化方向发展，具有更高的可靠性和安全性。

了解低压电器的工作原理，不仅有助于我们更好地使用和维护电气设备，还能在电路设计和故障排除中发挥重要作用。

我们将详细介绍各类低压电器的工作原理及其应用场景。

<<常用低压电器之主令电器、电磁执行机构、电气安装附件>>姓名：序号：院别：班级：完成时间：常用低压电器（主令电器电磁执行机构电气安装附件）主令电器主令电器是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。

它包括控制按钮、行程开关、接近开关、转换开关和主令控制器等。

一．控制按钮（一）按钮开关用途.按钮开关，是一种结构简单，应用十分广泛的主令电器。

在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

（二）按钮开关分类.按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。

为了标明各个按钮作用，以避免误操作，通常将按钮帽作成不同的颜色，以示区别，如红色为停止和急停按钮。

绿色为启动按钮。

黑色为点动按钮。

启动与停止交替按钮必须是黑色、白色或灰色，不得使用红色和绿色。

复位按钮必须是蓝色，当其兼有停止作用时，必须是红色等。

（三）工作原理：按钮被按下时，动触桥下移，动断静触点断开，动合静触点接通；松开按钮时，在复位弹簧的作用下，动触桥复位，动合静触点断开，经过一定行程后，动断静触点闭合复位。

（四）按钮的选用（1）根据使用场合和具体用途选择按钮的种类。

（2）根据工作状态指示和工作情况要求，选择按钮的颜色。

（3）根据控制回路的需要选择按钮的数量。

（五）按钮的安装与使用（1）按钮安装在面板上时，应布置整齐，排列合理。

（2）同一机床运动部件有几种不同的工作状态时，应使每一对相反状态的按钮安装在一组。

（3）按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。

（4）由于按钮的触头间距较小，应注意保持触头间的清洁。

（5）光标按钮一般不宜用于需长期通电显示处。

二．限位开关（一）限位开关用途限位开关，又称位置开关，是一种将机器信号换为电气信号，以控制运动部件位置或者行程的自动控制电器。
