低压电器名称

ABB是电力和自动化技术领域的全球领先公司，能够帮助公用事业和工业客户提升其业绩，同时降低对环境影响。

ABB集团总部位于瑞士苏黎世,在全球100多个国家拥有120,000名员工。

ABB厦门低压电器设备有限公司成立于1994年8月，是ABB集团在厦门投资兴建的第二家合资企业，主要生产MNS低压开关柜、Megamax F 和E max系列空气断路器,并提供先进的智能化配电元件和系统，包括智能化测控仪表、智能马达保护控制器、智能配电人机界面、ESD3000变配电监控系统。

产品广泛应用于核电站、电厂、地铁、大桥等国内众多重点企业。

测控仪表测控仪表测控仪表可以直接取代常规电力变送器及测量仪表。

作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率，带RS485通讯、报警输出、开关量输入/输出等功能。

此系列仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的电压、电流、功率、功率因数和电能等仪表。

电力监控仪表知名品牌主要有上海安科瑞PZ80L-E4、PZ80L-AI3、PZ48-AI，北京爱博精电EV100等等。

适用环境l 工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃l 储存温度：-20℃~+70℃等l 相对湿度：≤93%RH，不结露，无腐蚀性气体场所l 海拔高度：≤2500m 电磁兼容l 静电抗干扰实验Ⅲ级(IEC61000-4-2) l 辐射抗干扰试验Ⅲ级(IEC61000-4-3) l 电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4) l 浪涌抗干扰试验Ⅳ级(IEC61000-4-5) l 射频传导干扰试验Ⅲ级(IEC61000-4-6) l 电磁场抗干扰试验Ⅲ级(IEC61000-4-8) 技术参数电流输入电流：1A、5A 持续1.2倍，瞬时10倍/秒功耗＜0.5VA 电压输入电压：100V、220V、380V 持续1.2倍，瞬时2倍/秒功耗＜0.5VA 精度等级电流、电压：0.5级频率：0.05Hz 有功功率、有功电能：0.5级无功功率、无功电能：1.0级绝缘电阻≥100MΩ工频耐压电源/输入/输出之间2kV/1min 平均无故障工作时间≥50000h 电能2路集电极开路的光耦脉冲工作电源工作范围AC80~270V或DC100-350V，45Hz~65Hz；功耗＜1.2VA 模拟量输出4-20mA、0-20mA、0-5V等通讯RS485接口MODBUS-RTU协议报警1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置开关量输入无源干接点输入方式：内置电源，光耦隔离开关量输出继电器常开触点输出：1A/30VDC、2A/250VAC 选配功能l C —带RS485通讯接口，采用Modbus协议l K —带开关量输入／输出l M —模拟量输出l J —继电器报警输出显示方式带背光的液晶显示（附加L代号），数码管显示（无附加代号）仪表外形及安装尺寸单位mm l PZ48-AI方形—面框尺寸为仪表面框尺寸为48mm*48mm，开孔尺寸为44.5mm*44.5mm，安装深度为82mm l PＺ80L-E4方形—面框尺寸为仪表面框尺寸为80mm*80mm，开孔尺寸为76mm*76mm，安装深度为91mm l PZ72-AI方形—面框尺寸为仪表面框尺寸为72mm*72mm，开孔尺寸为67mm*67mm，安装深度为91mm l PZ96-AI方形—面框尺寸为仪表面框尺寸为96mm*96mm，开孔尺寸为88mm*88mm，安装深度为85mm l PZ42-AI3方形—面框尺寸为仪表面框尺寸为120mm*120mm，开孔尺寸为108mm*108mm，安装深度为85mm 范例型号：PZ42-AI/M输入：100A/5A模拟量输出：4~20mA辅助电源：AC220V/50HZ型号：PZ80L-E4／ＫＣ输入：380V 400A／５Ａ开关量输入／输出：2ＤＩ／2ＤＯ通讯：ＲＳ48５Ｍodbus协议电网：三相四线辅助电源：AC220V/50HZ断路器科技名词定义中文名称：断路器英文名称：circuit-breaker;circuit breaker定义1：能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。

孟庄热电厂（2×300MW机组）烟气脱硫工程主要低压保护电器整定表以上为几个典型线路电气出线回路整定，为了达到最佳状态，整定原则如下1、所有框架式MCC出线断路器，参照制浆MCC出线断路器来整定。

2、所有框架式电动机出线断路器，参照160kW真空泵出线断路器来整定。

3、所有塑壳断路器整定值见电施-0201的供电系统图。

K m —灵敏系数I d—单相接地故障电流（kA）I set3断路器瞬时动作电流（kA）I cs—断路器运行短路分断能力（kA）I p —三相短路全电流最大有效值（kA）注1：当母干线及断路器出口点发生短路，不希望瞬时脱扣所以I set3>I”(39.72kA)2：由于灵敏度不满足要求，单相接地故障动作通过微机综合保护装置来实现。

3：所有出线框架式断路器只实现短路保护功能，过负荷保护通过微机综合保护装置来实现。

关于综合保护装置LPC1的整定： MCC 出线过流一段保护、过流二段保护、过流三段保护、后加速保护均设为退出 过负荷保护设为： 接地保护设为： 参数设置为：电动机出线160kW 真空泵 参数设置电动机额定电流：5/600n A45.25/600294TA 取电流互感器变比，这里—电动机额定电流—rM TA rM e I A n I I ===电机启动时间、开关跳合超时取缺省值过负荷保护过负荷保护电流：85.012.141.146.3560085.029412.1返回系数，取—取电流互感器接线系数，—作，取可靠系数，过负荷于动—r jx releTA r rM jx rel gfh K K K I A n K I K K I ==⨯⨯⨯== 则过负荷动作时限、过负荷动作曲线、过负荷保护投入取缺省值。

接地保护整定：零序动作电流一般取过负荷动作电流的0.5~0.6倍。

这里取0.6;故e e dz I I I 85.06.041.10=⨯=零序动作时间和接地保护投入取缺省值。

常用低压电器的识别与检测一、低压断路器（自动空气开关）1．集控制与多种保护功能于一体，在线路工作正常时，它作为电源开关接通与分断电路；当电路中发生短路、过载与失压等故障时，能自动跳闸切断故障电路，从而保护线路与电气设备2．检测：将开关扳到合闸位置，用万用表电阻档测量各对触头之间的接触情况。

二、交流接触器1．是一种自动自动的电磁开关，能实现过距离操作与自动控制。

具有失压与欠压释放骁勇，适宜频繁地启动控制是电动机。

2．检测①外观检查交流接触器是否完整无缺，各接线端与螺钉是否完好②用万用表欧姆档检测各触点分、合情况是否良好：用手或旋具同时按下动触头并用力均匀（切忌将旋具用力过猛，以防触点变形或损坏器件）。

常闭触点：当用万用表表笔分别接触常闭触点的两接线端时R=0，手动操作后R=∞常开触点：当用万用表表笔分别接触常闭触点的两接线端时R=∞，手动操作后R=0线圈电阻测量：用万用表检测接触器线圈直流电阻是否正常；（一般1.5～2KΩ左右）检查接触器线圈电压与电源电压是否相符。

三、按钮1．是一种手动操作接通或分断小电流控制电路的主令电器。

2．按钮颜色代表的意义红：停车绿或黑：启动、工作、点动。

3．检测：①检查外观是否完好②手动操作：用万用表检查按钮的常开与常闭工作是否正常。

常闭按钮：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=0，按下按钮其R=∞。

常开按钮：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=∞，按下按钮其R=0四、位置开关（又称行程开关或限位开关）用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

检测：①检查外观是否完好②手动操作：用万用表检查位置开关的常开与常闭工作是否正常。

常闭触点：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=0，按下按钮其R=∞。

常开触点：当用万用表（欧姆档）表笔分别接触按钮的两接线端时R=∞，按下按钮其R=0五、热继电器1．主要用来对三相异步电机进行过载保护2．检测①外观检查热继电器是否完整无缺，各接线端与螺钉是否完好②用万用表检测各主触头，常闭辅助触头进端与出端接触是否良好，正常情况下R=0。

目录contents一、断路器类Circuit Breaker二、接触器Contactor三、继电器类Relays四、电源电器类Power Supply Apparatus五、开关电器类Switches Apparatus六、电机驱动类Motor Drive七、仪表及智能家居类Meter, Intelligent Home八、照明器类Lighting九、熔断器类Fuse十、插座Socket十一、电器附件Electric Accessories十二、常用电工电气术语Terms of Electrics一、断路器类Circuit BreakerDefinition: A circuit breaker is an automatically operated electrical switch designed to protect an electrical circuit from damage caused by overload or short circuit.主要涉及词汇、短语Related words and phasesElectrical life 电气寿命Mechanical life 机械寿命Dielectric strength 介电强度,绝缘强度rated coil voltage 额定线圈电压Contact form 触点形式Contact material 触点材料contact rating 触点容量Coil power 线圈功率Pulse width 脉冲宽度,脉冲持续时间Pick-up voltage 接触电压,起始电压Drop-out voltage 开断电压Contact resistance 接触(接点)电阻,瞬变电阻Insulation resistance 绝缘电阻Operation temperature 工作温度Input voltage 输入电压Input current 输入电流Isolating power 隔离能力Rated voltage 额定电压Rated current 额定电流rated operational current 额定工作电流rated operational voltage 额定工作电压arc extinction 灭弧nominal insulation voltage 额定绝缘电压rated insultating voltage 额定绝缘电压Short-circuit delay protection 短路延时保护Short-circuit protection 短路保护Overload protection 过载保护lack voltage protection 欠电压保护Thermal relay 热继电器thermal overload relay 热过载继电器intermediate relay 中间继电器contactor relay 接触器式继电器 time relay 时间继电器short-circuit current 短路电流(SCC) low voltage circuit breaker 低压断路器high voltage circuit breaker 高压断路器magnetic circuit breaker 磁断路器trip breaker 行程断路器standards and certification 执行标准以及证书alternating current(AC) 交流电direct current(DC) 直流电pollution grade 污染等级IP code 防护等级Protecting class 防护等级Sea level elevation 海拔高度Ambient air temperature 周围空气温度Relative air humidity(RH) 空气相对湿度Transportation and storage condition 运输及存储条件 Impact and vibration 冲击与振动Economic principle 经济原则Safety principle 安全原则Breaking ability 分断能力Injection 注塑Punching 冲压Operation principle figure 工作原理图Technical parameter 技术参数Dimension and mounting 外型及安装Type and specification 型号规格Mechanical data 机械参数Installation mode 安装方式Terminal connection capacity 端子接线能力Case width 外壳宽度Two-pole 两极Single pole 单极Pole No. 极数Installation dimensions 安装尺寸Case grade rated current 壳架等级电流Characteristic curve 特征曲线万能式断路器Air Circuit Breaker (ACB)Rated words and phasesPower distribution 配电Small volume 体积小Single-phase earthing/ground protection 单相接地保护Modularization 模块化Intelligentize 智能化Instantaneous release 瞬时脱扣Environment friendly 环境友好型Environmental 环保的Release type 脱扣类型Characteristic curve 曲线特性(同前面翻译都存在) Power Frequency Voltage-Withstand Test 工频耐压试验Leakage acting current 漏电动作电流Range of break-off 动作电流范围Pure electromagnetic type 纯电磁式Rated short circuit broken capability 额定短路分断能力Power factor 功率因数Tripping curre 脱扣曲线塑料外壳式断路器Moulded Case Circuit Breaker(MCCB)Operation performance 运行特性Operational current of magnetic release 运行电流的磁释放Arcing-over distance 飞弧距离Design code 设计序号Breaking capacity grade code 分断能力等级代号Rated current of frame 壳架等级电流(此种翻译也存在)Small volume, high breaking capacity and short flash-over distance 小体积,高分断能力,飞弧距离小More convenient and easier to mount function accessories.更方便以及容易安装功能附件(翻译仅供参考)Can be mounted with hand-operating device or motor-operating device for remote control.可以与hand-operating(手动)设备或motor-operating(自动)装置同时安装用于远程控制。

GB14048<>开关设备低压电器低压电器科技名词定义中文名称：低压电器英文名称：low voltage apparatus定义：在额定电压1?kV及以下的电路中起通断、保护、控制或调节作用的电器。

应用学科：电力（一级学科）；配电与用电（二级学科）以上内容由全国科学技术名词审定委员会审定公布。

低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。

控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。

总的来说，低压电器可以分为配电电器和控制电器两大类，是成套电气设备的基本组成元件。

在工业、农业、交通、国防以及人们用电部门中，大多数采用低压供电，因此电器元件的质量将直接影响到低压供电系统的可靠性。

低压电器定义低压电器通常是指工作在交流电压小于1200v、直流电压小于1500v的电路中起通断、保护、控制或调节作用的电器。

低压电器的基本结构与特点低压电器一般都有两个基本部分：一个是感测部分，它感测外界的信号，作出有规律的反应，在自控电器中，感测部分大多由电磁机构组成，在受控电器中，感测部分通常为操作手柄等；另一个是执行部分，如触点是根据指令进行电路的接通或切断的。

设备简介低压电器控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。

低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。

总的来说，低压电器可以分为配电电器和控制电器两大类，是成套电气设备的基本组成元件。

在工业、农业、交通、国防以及人们用电部门中，大多数采用低压供电，因此电器元件的质量将直接影响到低压供电系统的可靠性。

低压电器的发展，取决于国民经济的发展和现代工业自动化发展的需要，以及新技术、新工艺、新材料研究与应用，目前正朝着高性能、高可靠性、小型化、数模化、模块化、组合化和零部件通用化的方向发展。

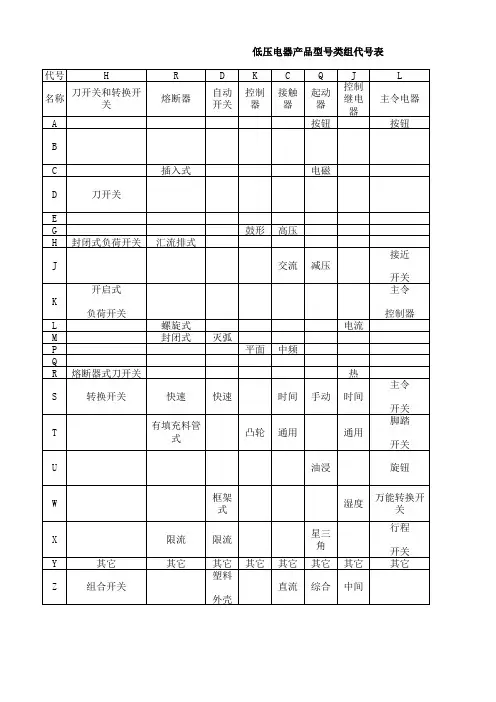

低压电器设备型号的含义1.刀开关□□□□1 2 3 41——类型代号2——设计代号3——额定电流（安）4——极数类型代号如下；HK——开启式负荷开关ＨＨ——封闭式负荷开关ＨＤ——单投刀开关ＨＳ——双投刀开关ＨＲ——熔断式刀开关ＨＺ——组合开关2．胶盖瓷底闸刀开关（开启式负荷开关）HK 1——□ＨＫ——开启式负荷开关１——设计序号□——额定电流３.铁壳开关（封闭式负荷开关）ＨＨ４——□／□１２ＨＨ——封闭式负荷开关４——设计序号1——额定电流2——极数4.组合开关（转换开关）HZ10系列HH 10——□□／□1 2 3HH——组合开关10——设计序号1——额定电流2——专门用途代号3——极数HZ3——132型组合开关HZ3——132HZ——组合开关3——设计序号132——基本规格代号5.自动空气开关DZ 5——20□／□□1 2 3DZ——塑料壳式自动开关5—设计序号20—额定电流1---配电用自动开关加代号P 2---极数3——（0表示无脱扣器式、1表示热脱扣器式、2表示电磁脱扣器式、3表示复式）6.低压熔断器RCIA系列瓷插式熔断器R C 1 A——□R---熔断器C—插入式1——设计序号A—改型设计□—额定电流封闭管式熔断器R M 10——□R—熔断器M—无填料封闭管式10—设计序号□—熔断器额定电流RLI系列螺旋式熔断器R L I——□R—熔断器L—螺旋式I—设计序号□—熔断器额定电流RTO系列有填料封闭管式熔断器R T O ——□R—熔断器T—有填料封闭管式0—设计序号□—熔断器额定电流RLS系列螺旋式快速熔断器R L S ——□R—熔断器L—螺旋式S—快速□—熔断器额定电流7。

主令电器控制按钮L A □——□□□1 2 3 4L—主令电器A—按钮1—设计序号2—常开触头数3—常闭触头数4—结构形式型号中的结构形式可分为；K—开启式H—保护式S—防水式F—防腐式J—紧急式X—旋钮式Y—带钥匙式D—带指示灯式交流接触器C J □——□C—接触器J—交流1—设计序号2—主触头额定电流1 2直流接触器C Z □——□／□□1 2 3 4C—接触器Z—直流1—设计序号2—主触头额定电流3—常开触头数4—常闭触头数时间继电器J S 7 —□ AJ—继电器S—时间7—设计序号□—基本规格代号A—结构设计稍有改进J S 11 —□□□A B CJ—继电器S—时间11—设计序号A——1表示延时范围为0.4～8秒2表示延时范围为2～40秒3表示延时范围为10～240秒4表示延时范围为1～20分5表示延时范围为5～120分6表示延时范围为3～72小时B—1表示通电延时2表示断电延时C—空格表示采用螺丝刀调节延时B表示采用旋钮调节延时中间继电器J Z □—□□1 2 3J—继电器Z—中间1—设计序号2—常开触头数3—常闭触头数。
