钢筋混凝土排水管°尺寸

×××××××××××有限公司×××××××××××有限公司×××××××××××有限公司×××××××××××有限公司×××××××××××有限公司×××××××××××有限公司×××××××××××有限公司×××××××××××有限公司×××××××××××有限公司顶进施工用钢筋混凝土排水管截面配筋设计图纸目录表DⅡ－01 Ⅱ级D600-3000钢筋混凝土排水管（适应于顶管）表DⅡ－03 Ⅱ级D600-1500钢筋混凝土排水管配筋（适应于顶管）表DⅡ－04 Ⅱ级D1600-3000钢筋混凝土排水管配筋（适应于顶管）表DⅢ－01 Ⅲ级D600-1200钢筋混凝土排水管（适应于顶管）表DⅢ－03 Ⅲ级D600-1500钢筋混凝土排水管配筋（适应于顶管）表DⅢ－04 Ⅲ级D1600-3000钢筋混凝土排水管配筋（适应于顶管）表DⅢ－05 Ⅲ级D2600-3000钢筋混凝土排水管配筋A（适应于顶管）×××××××××××有限公司×××××××××××有限公司×××××××××××有限公司×××××××××××有限公司×××××××××××有限公司。

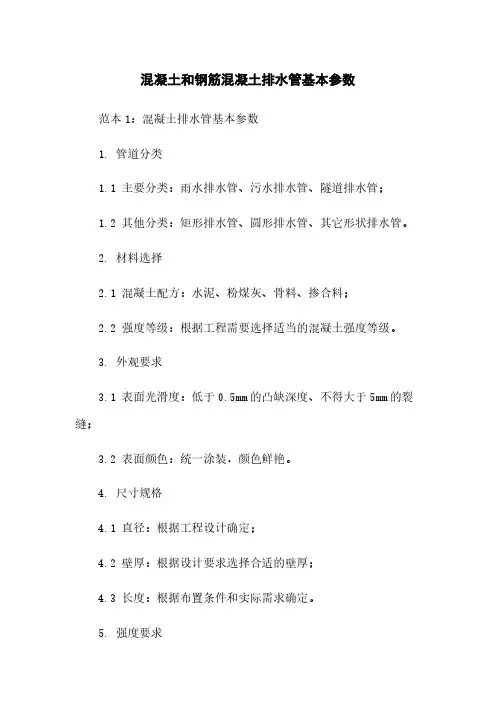

混凝土和钢筋混凝土排水管基本参数范本1：混凝土排水管基本参数1. 管道分类1.1 主要分类：雨水排水管、污水排水管、隧道排水管；1.2 其他分类：矩形排水管、圆形排水管、其它形状排水管。

2. 材料选择2.1 混凝土配方：水泥、粉煤灰、骨料、掺合料；2.2 强度等级：根据工程需要选择适当的混凝土强度等级。

3. 外观要求3.1 表面光滑度：低于0.5mm的凸缺深度、不得大于5mm的裂缝；3.2 表面颜色：统一涂装，颜色鲜艳。

4. 尺寸规格4.1 直径：根据工程设计确定；4.2 壁厚：根据设计要求选择合适的壁厚；4.3 长度：根据布置条件和实际需求确定。

5. 强度要求5.1 抗压强度：满足设计要求；5.2 抗弯强度：满足设计要求；5.3 抗冲击性能：满足设计要求。

6. 安装要求6.1 管道方向和坡度：按设计要求进行设置；6.2 管道连接方式：橡胶圈密封、搭接连接、法兰连接等；6.3 防水要求：采用管道专用防水涂料等。

7. 检测和验收7.1 管道尺寸和壁厚：使用测量工具测量；7.2 表面质量：目视检查；7.3 强度检测：使用相应试验设备进行强度检测。

8. 附件本文档涉及附件：混凝土排水管设计图纸、管道材料验收记录表。

9. 法律名词及注释9.1 混凝土管道：指使用混凝土制作的管道，用于排放雨水、污水等。

9.2 排水管道：用于排放排水物的管道系统，包括雨水排水管、污水排水管等。

范本2：钢筋混凝土排水管基本参数1. 管道分类1.1 主要分类：雨水排水管、污水排水管、隧道排水管；1.2 其他分类：矩形排水管、圆形排水管、其他形状排水管。

2. 材料选择2.1 钢筋：按规定的钢筋等级和截面积进行选择；2.2 混凝土配方：水泥、粉煤灰、骨料、掺合料；2.3 强度等级：根据工程需要选择适当的混凝土强度等级。

3. 外观要求3.1 表面光滑度：低于0.5mm的凸缺深度、不得大于5mm的裂缝；3.2 表面颜色：统一涂装，颜色鲜艳。

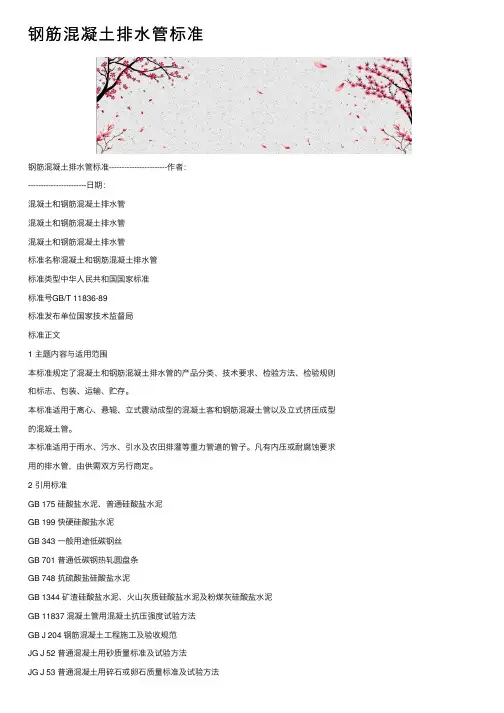

钢筋混凝⼟排⽔管标准钢筋混凝⼟排⽔管标准-----------------------作者：-----------------------⽇期：混凝⼟和钢筋混凝⼟排⽔管混凝⼟和钢筋混凝⼟排⽔管混凝⼟和钢筋混凝⼟排⽔管标准名称混凝⼟和钢筋混凝⼟排⽔管标准类型中华⼈民共和国国家标准标准号GB/T 11836-89标准发布单位国家技术监督局标准正⽂1 主题内容与适⽤范围本标准规定了混凝⼟和钢筋混凝⼟排⽔管的产品分类、技术要求、检验⽅法、检验规则和标志、包装、运输、贮存。

本标准适⽤于离⼼、悬辊、⽴式震动成型的混凝⼟客和钢筋混凝⼟管以及⽴式挤压成型的混凝⼟管。

本标准适⽤于⾬⽔、污⽔、引⽔及农⽥排灌等重⼒管道的管⼦。

凡有内压或耐腐蚀要求⽤的排⽔管，由供需双⽅另⾏商定。

2 引⽤标准GB 175 硅酸盐⽔泥、普通硅酸盐⽔泥GB 199 快硬硅酸盐⽔泥GB 343 ⼀般⽤途低碳钢丝GB 701 普通低碳钢热轧圆盘条GB 748 抗硫酸盐硅酸盐⽔泥GB 1344 矿渣硅酸盐⽔泥、⽕⼭灰质硅酸盐⽔泥及粉煤灰硅酸盐⽔泥GB 11837 混凝⼟管⽤混凝⼟抗压强度试验⽅法GB J 204 钢筋混凝⼟⼯程施⼯及验收规范JG J 52 普通混凝⼟⽤砂质量标准及试验⽅法JG J 53 普通混凝⼟⽤碎⽯或卵⽯质量标准及试验⽅法3 产品分类3 1 产品按名称、尺⼨(直径×长度)、荷载、标准编号顺序进⾏标记。

⽰例：公称内径为300mm的Ⅰ级混凝⼟管，其标记如下：C 300×1000—Ⅰ—GB 11836公称内径为500mm的Ⅱ级钢筋混凝⼟管，其标记如下：RC 500×2000—Ⅱ—GB 118363 2 混凝⼟管和钢筋混凝⼟管按其规格、尺⼨和外压荷载系列分为Ⅰ级和Ⅱ级，列⼊表1、表2。

3 3 按管⼦接⼝型式分为：套环式、企⼝式、承插式三种。

按管⼦接⼝采⽤的密封材料分为刚性接⼝和柔性接⼝两种。

柔性接⼝胶圈或⽤于顶管施⼯的管⼦接⼝尺⼨，由供需双⽅商定。

钢筋混凝土排水管120°尺寸关键信息项：1、钢筋混凝土排水管的规格尺寸管径：＿___________________________长度：＿___________________________壁厚：＿___________________________2、质量标准抗压强度：＿___________________________抗渗性能：＿___________________________钢筋配置：＿___________________________3、交货时间和地点交货时间：＿___________________________交货地点：＿___________________________4、价格及支付方式单价：＿___________________________总价：＿___________________________支付方式：＿___________________________5、验收标准和方法验收标准：＿___________________________验收方法：＿___________________________6、违约责任卖方违约责任：＿___________________________买方违约责任：＿___________________________7、争议解决方式协商解决：＿___________________________仲裁机构：＿___________________________诉讼法院：＿___________________________1、产品描述11 本协议所涉及的钢筋混凝土排水管采用 120°的设计角度。

111 排水管的管径、长度和壁厚应符合双方约定的具体规格。

112 排水管的外观应平整、无裂缝、无蜂窝麻面等缺陷。

2、质量标准21 抗压强度应达到具体数值MPa 以上，以确保管道在使用过程中能够承受相应的压力。

钢筋混凝土排水管道选用说明书晟元管业技术总顾问高级工程师吕明宇经常听到业务员反应：管道在施工中经常出现管道裂缝现象。

到施工现场勘察后发现，1、混凝土强度等级达不到设计要求便进行回填；2、回填土未按规范规定的要求分层夯实；3、未按设计要求选用钢筋混凝土管道，私自降低管子的等级，二、三级管选用普通级别的管；4，采购人员不熟悉管道的使用要求，或存在偷工减料的心理，选用级别低于设计要求的管；以上行为将施工和选用低于设计要求的管道产生的质量问题转嫁给生产厂家。

为此，根据设计规范、施工验收规范、生产实践中的经验，特写此文以供生产、销售、施工人员参考。

一、选用标准要求：1、按施工图纸设计要求，进行选择施工所需的管道。

2、GB/T11836-2009标准规定的埋置深度和荷载如下：管级别管顶覆土厚度m 地面堆积荷载t/m 管道基础型式1级 6.0 1 180°混凝土基础2级 3.3 1 90°砂（土）弧基础3级 5.3 1 90°砂（土）弧基础注：管顶最小覆土厚度不得小于700mm。

二、根据管道基础底宽和高度的不同，选用管道级别、埋置深度，(一)详见《混凝土排水管道基础及接口》04S516规定：120°混凝土基础钢筋管道直径600—3000mm管道1级覆土高度0.7m≤H≤3.5m管道2级覆土高度3.5m＜H≤5.0m管道3级覆土高度5.0m＜H≤6.5m 180°混凝土基础钢筋管道直径600—3000mm管道1级覆土高度3.5m＜H≤6.0m管道2级覆土高度6.0m＜H≤7.5m管道3级覆土高度7.5m＜H≤9.0m 90°砂石基础钢筋管道直径600—1500mm管道2级覆土高度0.7m≤H≤2.0m管道3级覆土高度2.0m≤H≤3.5m 120°砂石基础钢筋管道直径400—3000mm管道2级覆土高度0.7m＜H≤3.0m管道3级覆土高度3.0m＜H≤5.0m 150°砂石基础钢筋管道直径300—3000mm管道2级覆土高度0.7m＜H≤3.5m管道3级覆土高度3.5m＜H≤6.0m180°砂石基础钢筋管道直径200—3000mm管道2级覆土高度0.7m＜H≤4.5m管道3级覆土高度4.5m＜H≤7.0m （二）钢筋混凝土排水管各级管裂缝荷载技术指标：公称内径（mm）一级（kN/m）二级（kN/m）三级（kN/m）200 12 15 19300 15 19 27400 17 27 35500 21 32 44600 25 40 53700 28 47 62800 33 54 71900 37 61 801000 40 69 891100 44 74 981200 48 81 1071350 55 90 1221500 60 99 1351650 66 110 1481800 72 120 1622000 80 134 1812200 84 145 1992400 90 152 2172600 104 172 235三、管道的运输1.运输车辆必须备有木垫块，管子的底部不得直接放到车底板上，要两点受力。

钢筋混凝土排水管管体结构尺寸与配筋设计图册6.2图表每个级别、每种规格管分管参数、配筋图表两幅。

分别给出了混凝土用量、管重量、配筋面积、钢筋骨架的几何尺寸及钢筋用量。

6.3依据04S 516《混凝土排水管道基础及接口》图册，综合了Ⅰ、Ⅱ、Ⅲ级管在混凝土基础、砂（或土）基础时不同支承角度条件下的允许覆土厚度、管道顶进施工允许覆土厚（见附录二，排水管实际工程条件）。

7. 图册应用7.1 图册中给出的各项数据都是按每米管长计算的，将图表中数据乘以实际管长（米）即可得出产品实际应用数据。

7.2 实用中如果所用钢筋直径与图册不一致时，可根据表中给出的最小配筋面积重新计算每米管长的钢筋根数，并核算裂缝；使用冷拔低碳甲级钢丝，考虑其设计强度为400N/mm2，高于冷轧或热轧带肋钢筋强度，钢筋用量减小，减小量首先按冷轧钢筋与冷拔低碳甲级钢丝设计强度比值即360/400=0.9，乘图册给出的配筋面积，再按管道结构计算规程给定公式核算裂缝开展宽度，按钢筋用量计算裂缝宽度≤0.2mm为止。

7.3 实用中如果混凝土强度等级高于C30，一般钢筋用量不作调整。

按计算结果分析，当混凝土等级为C40时，钢筋用量可降低3％。

7.4 钢筋骨架设保护层卡，其形状、数量分布不作具体规定。

可按行间隔约500mm、两行交错分布考虑。

7.5 表中钢筋用量只是环向钢筋与纵向钢筋的计算用量，不包括两端密绕两环的增加值和辅助钢筋用量。

8. 用于顶进施工的管截面配筋为适应管道顶进施工用管的需要，本图册给出了用于顶进施工的钢筋混凝土排水管截面配筋设计图表。

混凝土设计强度采用C40。

在图册附录中给出了顶进施工用管的控制顶力和管口局部加强的钢筋配置参考图。

混凝土及钢筋混凝土排水管各部尺寸的允许偏差检查记
录
1.管道直径的允许偏差：
- 直径≤300mm的管道允许偏差为±5mm；
- 直径＞300mm的管道允许偏差为±10mm。

在实际检查中，应使用内外径卡规或千分尺等测量工具，准确测量管道的直径，并与设计尺寸进行比对，确保偏差在允许范围内。

2.管道壁厚的允许偏差：
- 直径≤500mm的管道壁厚允许偏差为±3mm；
- 直径＞500mm的管道壁厚允许偏差为±5mm。

在检查时，应使用专用测量工具，如壁厚测量仪或钢尺，准确测量管道壁厚，并与设计要求进行比对，确保偏差在允许范围内。

3.管子长度的允许偏差：
- 管道长度≤3m的允许偏差为±3mm；
- 管道长度＞3m的允许偏差为±5mm。

在检查时，应使用钢尺或仪器测量管道的长度，并与设计尺寸进行对比，确保偏差在允许范围内。

4.管道接口位置的允许偏差：
- 管道直径≤300mm的接口位置允许偏差为±3mm；
- 管道直径＞300mm的接口位置允许偏差为±5mm。

在实际接口位置的施工过程中，应准确测量管道的接口位置，并与设
计尺寸进行对比，确保偏差在允许范围内。

综上所述，混凝土及钢筋混凝土排水管各部尺寸的允许偏差检查记录
十分重要，要求工程人员在施工过程中严格按照国家标准的规定进行检查，确保管道尺寸的偏差在允许偏差范围内，以提高排水管的连接质量和流动
性能，确保排水效果的良好。

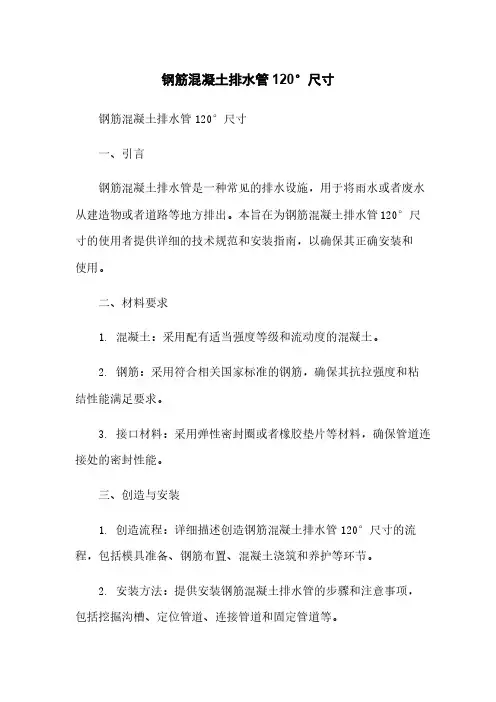

钢筋混凝土排水管120°尺寸钢筋混凝土排水管120°尺寸一、引言钢筋混凝土排水管是一种常见的排水设施，用于将雨水或者废水从建造物或者道路等地方排出。

本旨在为钢筋混凝土排水管120°尺寸的使用者提供详细的技术规范和安装指南，以确保其正确安装和使用。

二、材料要求1. 混凝土：采用配有适当强度等级和流动度的混凝土。

2. 钢筋：采用符合相关国家标准的钢筋，确保其抗拉强度和粘结性能满足要求。

3. 接口材料：采用弹性密封圈或者橡胶垫片等材料，确保管道连接处的密封性能。

三、创造与安装1. 创造流程：详细描述创造钢筋混凝土排水管120°尺寸的流程，包括模具准备、钢筋布置、混凝土浇筑和养护等环节。

2. 安装方法：提供安装钢筋混凝土排水管的步骤和注意事项，包括挖掘沟槽、定位管道、连接管道和固定管道等。

四、技术规范1. 尺寸要求：详细介绍钢筋混凝土排水管120°尺寸的外径、壁厚、弯头半径等关键尺寸要求。

2. 强度要求：阐述钢筋混凝土排水管的抗压强度、抗拉强度和耐久性要求，确保其能够承受正常使用条件下的压力和负荷。

3. 排水性能：说明钢筋混凝土排水管的排水能力和阻塞防止性能，确保排水管道畅通并减少阻塞的风险。

4. 环境适应性：介绍钢筋混凝土排水管的耐腐蚀性能和适应不同环境条件的能力。

五、常见问题及解决方法1. 钢筋混凝土排水管漏水：分析可能导致漏水的原因，并提供相应的解决方法。

2. 排水管道阻塞：常见的阻塞原因，如泥沙积聚和异物阻塞，并介绍相应的排除方法。

3. 管道破裂和变形：探讨可能导致管道破裂和变形的因素，并提供加固和修复的措施。

六、安全注意事项1. 施工安全：提醒施工人员遵守相关安全规定，如佩戴防护设备和注意施工现场的安全。

2. 使用注意事项：提示正确使用钢筋混凝土排水管，如避免过度负荷和避免在极端气候条件下使用。

七、附件本所涉及的附件如下：1. 钢筋混凝土排水管120°尺寸示意图。

2021年第2期总第298期造价信息序号材料名称规格型号单位沈阳大连大连金普新区24074 PVC冷弯电线管(刚性阻燃管) 外径Φ40 m 5.38 5.08 5.60 24075 PVC冷弯电线管(刚性阻燃管) 外径Φ50 m 7.27 6.94 7.55 24076 PVC冷弯电线管(刚性阻燃管) 外径Φ63 m 8.97 8.28 8.88 24077 PVC半硬质阻燃塑料管外径Φ16 m 2.44 2.12 2.25 24078 PVC半硬质阻燃塑料管外径Φ20 m 2.96 2.51 2.55 24079 PVC半硬质阻燃塑料管外径Φ25 m 3.86 3.34 3.65 24080 PVC半硬质阻燃塑料管外径Φ32 m 4.67 4.10 4.44 24081 PVC半硬质阻燃塑料管外径Φ40 m 5.38 5.01 5.23 24082 PVC半硬质阻燃塑料管外径Φ50 m 5.83 5.39 5.55 24083 PVC半硬质阻燃塑料管外径Φ63 m 7.36 6.93 7.26 24084 铁八角盒75×75×40 个 1.62 1.70 1.65 24085 铁八角盒80×80×45 个 1.88 2.10 2.05 24086 铁接线盒100×100×40 个 3.15 3.13 2.98 24087 铁接线盒90×90×45 个 2.56 2.63 2.58 24088 阻燃四角盒个 1.88 1.75 1.68 24089 阻燃八角盒个 2.22 1.99 1.89 u钢筋混凝土排水管序号材料名称规格型号单位沈阳大连大连金普新区25001 承插式接口钢筋混凝土排水管RCPⅡ200×30×3000 公称内径×厚度×长度m 40.00 47.75 42.74 25002 承插式接口钢筋混凝土排水管RCPⅡ300×35×3000 公称内径×厚度×长度m 48.00 54.75 51.33 25003 承插式接口钢筋混凝土排水管RCPⅡ400×40×3000 公称内径×厚度×长度m 75.00 89.50 89.17 25004 承插式接口钢筋混凝土排水管RCPⅡ500×50×3000 公称内径×厚度×长度m 95.00 126.00 110.00 25005 承插式接口钢筋混凝土排水管RCPⅡ600×60×3000 公称内径×厚度×长度m 125.00 158.00 145.00 25006 承插式接口钢筋混凝土排水管RCPⅡ700×70×3000 公称内径×厚度×长度m 175.00 225.00 208.00 25007 承插式接口钢筋混凝土排水管RCPⅡ800×80×3000 公称内径×厚度×长度m 210.00 251.00 245.00 25008 承插式接口钢筋混凝土排水管RCPⅡ900×90×3000 公称内径×厚度×长度m 260.00 344.00 319.00 25009 承插式接口钢筋混凝土排水管RCPⅡ1000×100×3000 公称内径×厚度×长度m 325.00 396.00 388.00 25010 承插式接口钢筋混凝土排水管RCPⅡ1100×110×3000 公称内径×厚度×长度m 375.00 414.00 427.00 25011 承插式接口钢筋混凝土排水管RCPⅡ1200×120×3000 公称内径×厚度×长度m 450.00 479.00 487.00 25012 承插式接口钢筋混凝土排水管RCPⅡ1400×140×3000 公称内径×厚度×长度m 660.00 687.00 685.00 25013 承插式接口钢筋混凝土排水管RCPⅡ1500×150×3000 公称内径×厚度×长度m 750.00 752.00 —25014 承插式接口钢筋混凝土排水管RCPⅡ1600×160×3000 公称内径×厚度×长度m 860.00 922.00 —25015 承插式接口钢筋混凝土排水管RCPⅡ1800×180×3000 公称内径×厚度×长度m 1000.00 1280.00 1100.00 25016 承插式接口钢筋混凝土排水管RCPⅡ2000×200×3000 公称内径×厚度×长度m 1300.00 1510.00 —25017 承插式接口钢筋混凝土排水管RCPⅡ2200×220×3000 公称内径×厚度×长度m 1650.00 1950.00 —25018 承插式接口钢筋混凝土排水管RCPⅡ2400×240×3000 公称内径×厚度×长度m 1950.00 2190.00 —u雨水井、检查井序号材料名称规格型号单位沈阳大连大连金普新区26001 铸铁井盖、井座、井梯t 5900.00 5490.00 5500.00 26002 铸铁井盖、井座Φ700(轻型121kg) 套715.00 754.00 665.00 26003 铸铁井盖、井座Φ700(重型211kg) 套1250.00 1240.00 1160.00 26004 球墨铸铁防盗井盖Φ700 套820.00 867.00 —26005 铸铁雨水井箅、井座65kg 套385.00 370.00 357.00 26006 铸铁雨水井箅、井座88kg 套520.00 523.00 484.00 26007 铸铁雨水井篦、井座130kg 套770.00 764.00 715.00 26008 铸铁井座、井盖Φ690(90kg) 套530.00 527.00 495.00 26009 铸铁井座、井盖Φ690(95kg) 套560.00 582.00 522.00 26010 铸铁井座、井盖Φ690(145kg) 套855.00 858.00 800.00 26011 铸铁井座、井盖Φ690(185kg) 套1090.00 1090.00 1020.00 26012 铸铁井箅650×500(60kg) 套355.00 365.00 330.00 26013 铸铁承重井箅900×650(182kg) 套1080.00 1020.00 1000.00 26014 再生树脂复合井盖700×50 套255.00 230.00 —备注：沈阳市序号24074～24076的材料壁厚依次为1.9、2.2、2.7；沈阳市序号24077～24083的材料壁厚依次为1.0、1.1、1.3、1.5、1.9、2.2、2.7；大连市序号26002～26003的材质为复合铸铁管；盘锦市25001～25018的材料价格含胶圈；—182—。
