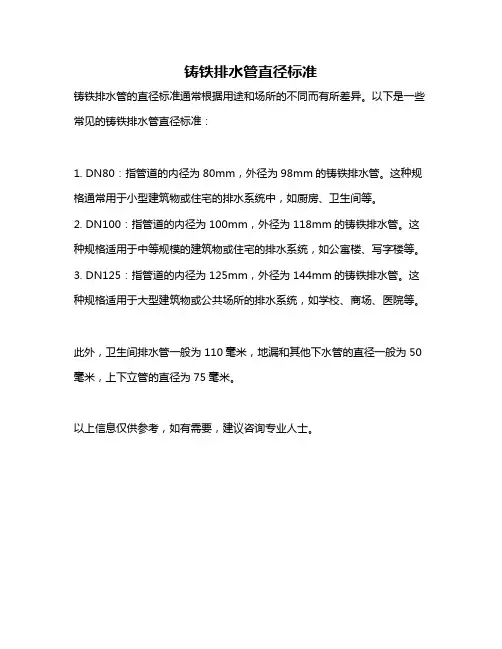

铸铁排水管直径标准
铸铁排水管的直径标准通常根据用途和场所的不同而有所差异。
以下是一些常见的铸铁排水管直径标准：
1. DN80：指管道的内径为80mm，外径为98mm的铸铁排水管。
这种规格通常用于小型建筑物或住宅的排水系统中，如厨房、卫生间等。
2. DN100：指管道的内径为100mm，外径为118mm的铸铁排水管。
这种规格适用于中等规模的建筑物或住宅的排水系统，如公寓楼、写字楼等。
3. DN125：指管道的内径为125mm，外径为144mm的铸铁排水管。
这种规格适用于大型建筑物或公共场所的排水系统，如学校、商场、医院等。
此外，卫生间排水管一般为110毫米，地漏和其他下水管的直径一般为50毫米，上下立管的直径为75毫米。
以上信息仅供参考，如有需要，建议咨询专业人士。
排水计算的尺寸主要包括以下几个部分：
1.排水管道的直径：根据排水量的大小和流速确定管道的直径，一般采用DN系列的标准直径。
2.排水管道的长度：根据排水区域的大小和地形确定管道的长度。
3.排水管道的坡度：根据排水的要求和地形确定管道的坡度，一般采用0.003~0.006的坡度。
4.检查井的位置和大小：根据排水管道的布置和排水量的要求确定检查井的位置和大小。
5.沉淀池和污水池的位置和大小：根据排水量和处理要求确定沉淀池和污水池的位置和大小。
具体计算时，需要根据排水区域的面积、地形、排水量、处理要求等因素进行综合考虑，确定合理的排水计算尺寸。
同时，还需要考虑环保、经济、安全等方面的因素，确保排水设施的建设和使用符合相关法规和标准的要求。

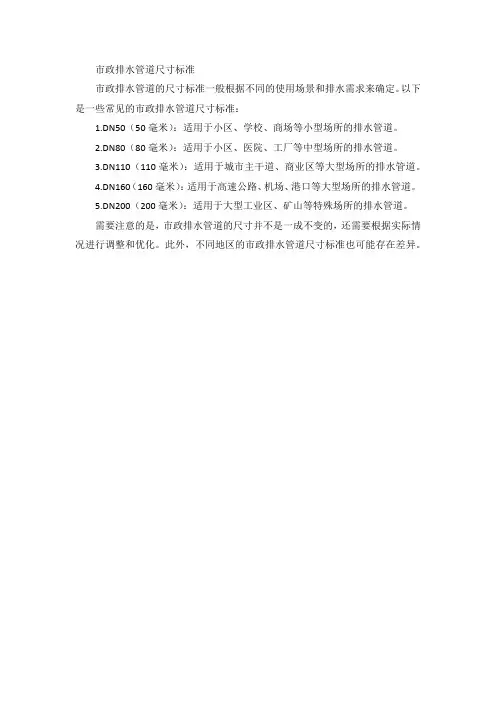

市政排水管道尺寸标准
市政排水管道的尺寸标准一般根据不同的使用场景和排水需求来确定。
以下是一些常见的市政排水管道尺寸标准：
1.DN50（50毫米）：适用于小区、学校、商场等小型场所的排水管道。
2.DN80（80毫米）：适用于小区、医院、工厂等中型场所的排水管道。
3.DN110（110毫米）：适用于城市主干道、商业区等大型场所的排水管道。
4.DN160（160毫米）：适用于高速公路、机场、港口等大型场所的排水管道。
5.DN200（200毫米）：适用于大型工业区、矿山等特殊场所的排水管道。
需要注意的是，市政排水管道的尺寸并不是一成不变的，还需要根据实际情况进行调整和优化。
此外，不同地区的市政排水管道尺寸标准也可能存在差异。
PVC管内外径对照表在建筑、装修以及各类管道工程中，PVC 管是一种被广泛应用的材料。
了解 PVC 管的内外径尺寸对于正确选择和使用管道至关重要。
下面为您详细列出常见的 PVC 管内外径对照表。
PVC 管按照外径的不同，可以分为多种规格。
常见的外径规格有20mm、25mm、32mm、40mm、50mm、63mm、75mm、90mm、110mm 等。
先来看外径为 20mm 的 PVC 管，其对应的内径约为 16mm。
这种规格的管道通常用于一些较小的管道系统，比如家庭中的弱电布线保护管。
外径 25mm 的 PVC 管，内径大约是 20mm。
在家庭装修中，常用于冷水管的铺设。
32mm 外径的 PVC 管，内径约为 26mm。
它在一些小型的排水系统中较为常见。
外径 40mm 的 PVC 管，内径大概是 32mm。
在一些中型的排水系统或者工业管道中会用到。
50mm 外径的 PVC 管，内径约为 40mm。
常用于家庭中的主下水管或者一些工业用水管。
63mm 外径的 PVC 管，内径大约是 50mm。
在一些大型的排水系统或者工业管道中能发挥作用。
75mm 外径的 PVC 管，内径约为 63mm。
适用于较大规模的排水工程或者工业管道。
90mm 外径的 PVC 管，内径大概是 75mm。
在一些特殊的工业领域或者大型建筑的排水系统中较为常见。
110mm 外径的 PVC 管，内径约为 90mm。
常用于大型的排水管道或者工业管道系统。
需要注意的是，PVC 管的实际内径和外径可能会因为生产工艺和标准的不同而存在一定的偏差。
在选择 PVC 管时，不仅要考虑管道的内外径尺寸，还要考虑管道的壁厚、材质质量、压力承受能力等因素。
壁厚是影响 PVC 管性能的一个重要因素。
一般来说，壁厚越大，管道的强度和抗压能力就越强，但成本也会相应增加。
在实际应用中，要根据具体的使用场景和需求来选择合适壁厚的 PVC 管。
材质质量也不容忽视。
优质的 PVC 材料具有良好的耐腐蚀性、耐老化性和密封性，能够保证管道的长期稳定运行。

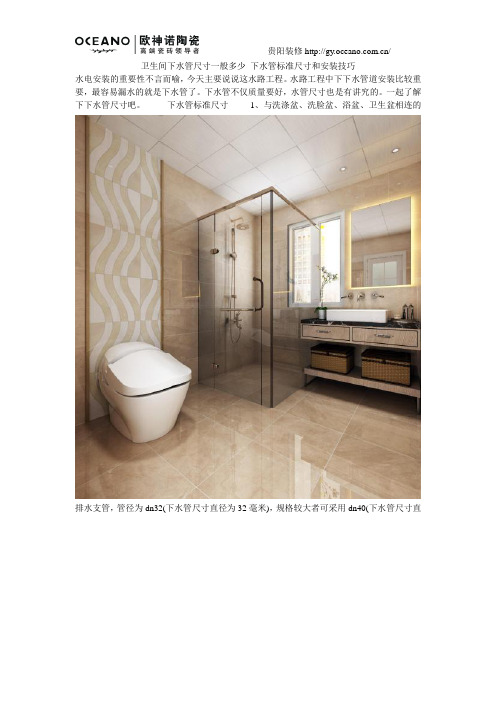

卫生间下水管尺寸一般多少下水管标准尺寸和安装技巧水电安装的重要性不言而喻，今天主要说说这水路工程。
水路工程中下下水管道安装比较重要，最容易漏水的就是下水管了。
下水管不仅质量要好，水管尺寸也是有讲究的。
一起了解下下水管尺寸吧。
下水管标准尺寸1、与洗涤盆、洗脸盆、浴盆、卫生盆相连的排水支管，管径为dn32(下水管尺寸直径为32毫米)，规格较大者可采用dn40(下水管尺寸直径为40毫米)。
2、与小便器、小便斗相连的排水支管管径为dn50(下水管尺寸直径为50毫米),dn75(下水管尺寸直径为75毫米)。
3、与大便器相连的排水管管径为dn110(下水管尺寸直径为110毫米)。
4、接有大便器的排水横管、排水立管管径不得小于dn110(下水管尺寸直径为110毫米)。
5、小便槽的排水管或连接3个小便器以上的排水管管径不得小于dn75(下水管尺寸直径为75毫米)。
6、住宅里的排水立管管径不得小于dn75(下水管尺寸直径为75毫米) 下水管安装技巧安装面盆下水管是件十分简单的事情，安装面盆下水管一般都是面盆下水器和面盆都安装固定好以后的最后步骤，同样也是整个面盆安装过程中的最后一步。
具体步骤如下：1、确保面盆及面盆下水器都已安装好;2、拆开所购买的面盆下水管包装;3、面盆下水管有一端是专门与面盆下水器连接的，将这一头的塑料头拧下来;4、将拧下来的塑料头再拧在面盆下水器上;5、将面盆下水管套在面盆下水器上，并与事先拧在下水器上的塑料头拧紧;6、放水测试是否漏水，若有渗漏现象，可在下水器与下水管连接处先缠上生料带，然后进行第五步。
以上就是为大家介绍的下水管道尺寸标准和安装技巧了，为了不让自己下水管道存在安全隐患，还是多学习一下吧。
推荐阅读：下水管道要怎么验收? 隐蔽工程中室内下水管怎样做隔音?。

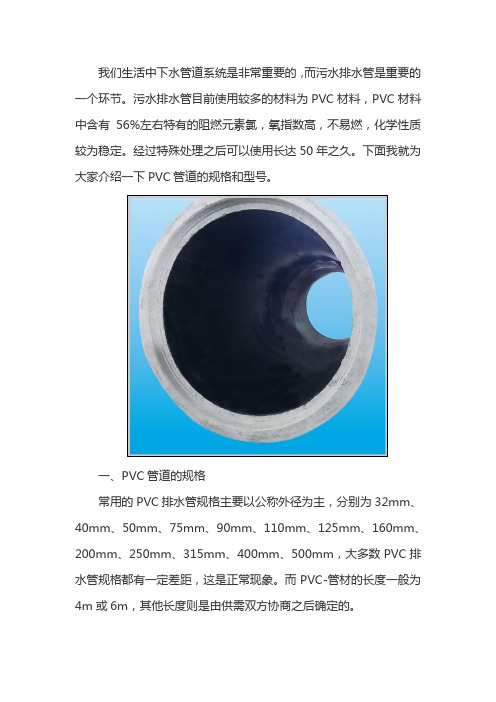

我们生活中下水管道系统是非常重要的，而污水排水管是重要的一个环节。
污水排水管目前使用较多的材料为PVC材料，PVC材料中含有56%左右特有的阻燃元素氯，氧指数高，不易燃，化学性质较为稳定。
经过特殊处理之后可以使用长达50年之久。
下面我就为大家介绍一下PVC管道的规格和型号。
一、PVC管道的规格常用的PVC排水管规格主要以公称外径为主，分别为32mm、40mm、50mm、75mm、90mm、110mm、125mm、160mm、200mm、250mm、315mm、400mm、500mm，大多数PVC排水管规格都有一定差距，这是正常现象。
而PVC-管材的长度一般为4m或6m，其他长度则是由供需双方协商之后确定的。
二、内衬PVC排水管内衬PVC柔性企口钢筋混凝土排水管既保留了传统混凝土管的高强度、低成本的优点，又集成了玻璃钢管及塑料管的防腐蚀、水流阻力小等优点，是一种环保的新型复合管材。
它的出现和推广必然给污水处理行业带来翻天覆地的变化。
三、PVC污水排水管型号和标准GB 1033-86 塑料密度和相对密度试验方法。
GB 4615-84 聚氯乙烯树脂中残留氯乙烯单体含量测定方法。
GB 5749-85 生活饮用水卫生标准。
GB 6111-85 长期恒定内压下热塑管材耐破坏时间的测定方法。
GB 6671.1-86 硬聚氯乙烯(PVC)管材纵向回缩率的测定。
GB 8802-88 硬聚氯乙烯(PVC-U)管材及管件维卡软化温度测定方法。
GB 8805-88 硬质塑料管材弯曲度测量方法。
GB 8806-88 塑料管材尺寸测量方法。
GB 9644-88 硬聚氯乙烯（PVC-U）饮水管材和管件，铅、锡、镉、汞的萃取方法及允值。
GB 13526-92 硬聚氯乙烯（PVC-U）管材，二氯甲烷浸渍试验方法。
GB 14152-93 热塑性塑料管材耐外冲击性能试验方法，真实冲击率法。
安徽三江水泥制品有限公司创立于90年代初期，注册资金1001万元，下设安徽三江非开挖科技有限公司。

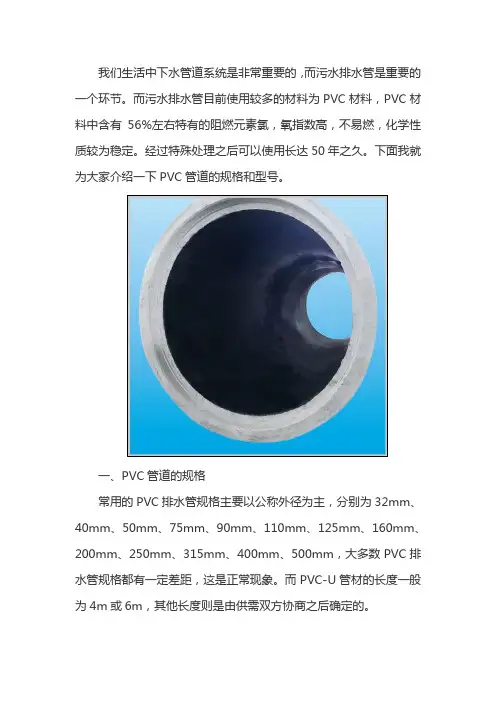

我们生活中下水管道系统是非常重要的，而污水排水管是重要的一个环节。
而污水排水管目前使用较多的材料为PVC材料，PVC材料中含有56%左右特有的阻燃元素氯，氧指数高，不易燃，化学性质较为稳定。
经过特殊处理之后可以使用长达50年之久。
下面我就为大家介绍一下PVC管道的规格和型号。
一、PVC管道的规格常用的PVC排水管规格主要以公称外径为主，分别为32mm、40mm、50mm、75mm、90mm、110mm、125mm、160mm、200mm、250mm、315mm、400mm、500mm，大多数PVC排水管规格都有一定差距，这是正常现象。
而PVC-U管材的长度一般为4m或6m，其他长度则是由供需双方协商之后确定的。
二、内衬PVC排水管内衬PVC柔性企口钢筋混凝土排水管其既保留了传统混凝土管的高强度、低成本的优点，又集成了玻璃钢管及塑料管的防腐蚀、水流阻力小等优点，是一种环保的新型复合管材。
它的出现和推广必然给污水处理行业带来翻天覆地的变化和巨大的经济效益。
三、PVC排水管标准GB 1033-86 塑料密度和相对密度试验方法。
GB 4615-84 聚氯乙烯树脂中残留氯乙烯单体含量测定方法。
GB 5749-85 生活饮用水卫生标准。
GB 6111-85 长期恒定内压下热塑管材耐破坏时间的测定方法。
GB 6671.1-86 硬聚氯乙烯(PVC)管材纵向回缩率的测定。
GB 8802-88 硬聚氯乙烯(PVC-U)管材及管件维卡软化温度测定方法。
GB 8805-88 硬质塑料管材弯曲度测量方法。
GB 8806-88 塑料管材尺寸测量方法。
GB 9644-88 硬聚氯乙烯（PVC-U）饮水管材和管件，铅、锡、镉、汞的萃取方法及允值。
GB 13526-92 硬聚氯乙烯（PVC-U）管材，二氯甲烷浸渍试验方法。
GB 14152-93 热塑性塑料管材耐外冲击性能试验方法，真实冲击率法。
安徽三江水泥制品有限公司创立于90年代初期，注册资金1001万元，下设安徽三江非开挖科技有限公司。

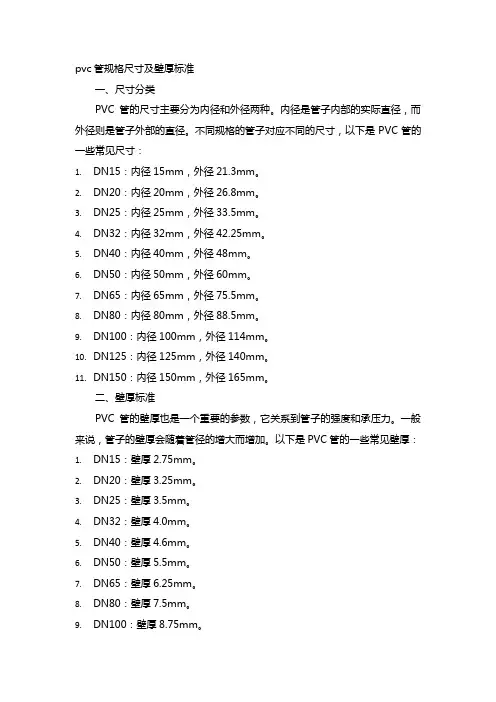

pvc管规格尺寸及壁厚标准一、尺寸分类PVC管的尺寸主要分为内径和外径两种。
内径是管子内部的实际直径，而外径则是管子外部的直径。
不同规格的管子对应不同的尺寸，以下是PVC管的一些常见尺寸：1.DN15：内径15mm，外径21.3mm。
2.DN20：内径20mm，外径26.8mm。
3.DN25：内径25mm，外径33.5mm。
4.DN32：内径32mm，外径42.25mm。
5.DN40：内径40mm，外径48mm。
6.DN50：内径50mm，外径60mm。
7.DN65：内径65mm，外径75.5mm。
8.DN80：内径80mm，外径88.5mm。
9.DN100：内径100mm，外径114mm。
10.DN125：内径125mm，外径140mm。
11.DN150：内径150mm，外径165mm。
二、壁厚标准PVC管的壁厚也是一个重要的参数，它关系到管子的强度和承压力。
一般来说，管子的壁厚会随着管径的增大而增加。
以下是PVC管的一些常见壁厚：1.DN15：壁厚2.75mm。
2.DN20：壁厚3.25mm。
3.DN25：壁厚3.5mm。
4.DN32：壁厚4.0mm。
5.DN40：壁厚4.6mm。
6.DN50：壁厚5.5mm。
7.DN65：壁厚6.25mm。
8.DN80：壁厚7.5mm。
9.DN100：壁厚8.75mm。
10.DN125：壁厚10.25mm。
11.DN150：壁厚11.75mm。
三、连接方式PVC管的连接方式主要有两种，一种是承插连接，另一种是热熔连接。
承插连接是在一个管子的末端插入另一个管子的端口，通过胶水进行固定。
热熔连接则是通过热熔器将两个管子的端口融化后连接在一起。
四、应用领域PVC管被广泛应用于建筑、给排水、灌溉、排污、通信等多个领域。
在建筑领域中，PVC管被用于排水、排污、通信等系统；在给排水领域中，PVC管被用于自来水管网的建设和维修；在灌溉领域中，PVC管被用于农田灌溉系统；在排污领域中，PVC管被用于污水处理和排放系统。
水泥混凝土排水管规格一、引言水泥混凝土排水管是一种用于排放废水和雨水的管道，它具有良好的耐久性和承载力，被广泛应用于城市建设和工业生产中。
本文将详细介绍水泥混凝土排水管的规格，以供相关工程师和设计师参考。
二、材料1. 水泥：采用普通硅酸盐水泥或硫铝酸盐水泥，其标号应不低于P.O 42.5。
2. 砂：采用中砂或粗砂，砂粒大小应符合相关国家标准。
3. 石子：采用碎石或卵石，其直径应符合相关国家标准。
4. 水：应使用清洁无污染的自来水或其他符合国家标准的水源。
5. 钢筋：采用HRB400级别的钢筋，其直径应符合相关国家标准。
三、尺寸1. 管径：水泥混凝土排水管的标准管径为100mm、150mm、200mm、250mm、300mm、400mm、500mm、600mm、700mm、800mm、900mm、1000mm、1200mm、1400mm、1600mm、1800mm、2000mm、2200mm、2400mm和2600mm，其中200mm以下的管径可根据实际需要进行调整。
2. 壁厚：水泥混凝土排水管的壁厚应符合相关国家标准，一般为10mm至30mm不等。
3. 长度：水泥混凝土排水管的标准长度为3m，也可根据实际需要进行调整。
四、质量要求1. 外观：水泥混凝土排水管的外观应平整光滑，无裂纹、破损和明显的变形。
2. 尺寸：水泥混凝土排水管的尺寸应符合相关国家标准。
3. 强度：水泥混凝土排水管的抗压强度应不低于35MPa，抗拉强度应不低于2.5MPa。
4. 密度：水泥混凝土排水管的密度应不低于2.4g/cm³。
5. 水泥砂浆：水泥混凝土排水管的水泥砂浆应符合相关国家标准，其配合比应合理，混合均匀。
6. 钢筋：水泥混凝土排水管的钢筋应符合相关国家标准，其数量和直径应符合设计要求，钢筋应焊接牢固。
五、安装方法1. 管道布置：水泥混凝土排水管的布置应符合相关国家标准和设计要求，管道之间应保持一定的距离，管道与建筑物之间也应保持一定的距离。
1. 排水管的尺寸
排水系統的配件應該是排水型的，內部水路通暢，建造時斜度為每英尺1/4英寸(1”/4’)(20.9毫米/米)。
1.1垂直或水平排水管的最小尺寸應該根據連接的固定裝置的總數決定，如果為垂直的排水管，應該根據它們的長度決定。
1.2表1-1 為垂直或水平管道的固定裝置的最大數量，建築排放管和建築下水道規定的尺寸，支管規定的間距內需固定裝置的最大數量，以及規定尺寸的垂直排水管的最大長度 (英尺或米) 。
註:
一. 防臭氣閥的尺寸不應超過引致定位器的排放不能維持其自行沖洗特性的範圍。
二. 提供一個2” (51 毫米)的最小排水。
超過50加侖每分鐘(3.15公升每秒鐘)的排放量應由管理當局決定。
2. 定位器的連接 (排水)
在防臭氣閥和它的排氣口之間允許範圍之內，背靠背，並排安裝兩個定位器，並且帶有一個垂直的排水管，每個定位器分別進入一個認可的雙定位裝置，此裝置在相同水位有進口。
註:
一. 不包括防臭氣閥臂。
二. 水槽，小便池及洗碟機除外。
三. 六個單位的防臭氣閥或廁所除外。
四. 只有四(4)個廁所或六個單位的防臭氣閥許可於任何垂直管道或排氣管; 以及不超過三(3)個廁所或六個單位的防臭氣閥於任何水平分管或排水管。
五. 基於 1/4寸每尺((1/4)”/1’)或(20.9 毫米/米) 的傾斜度。
在1/8寸每尺((1/8)”/1’)或(10.4 毫米/米) 的傾斜度方面, 將水平固定裝罝乘以 0.8的因數。
注意: 個別排氣口的直徑不應小於1又1/4寸(1-1/4”) (31.8 毫米) 或不應小於其連接之排水管的1/2直徑。
排水管和排氣口管道的固定裝置負荷值應以表1-1及
1-2計算。
不超過任何排氣口的總許可長度的1/3可以水平位置安裝。
當排氣口增加了一(1)個管道的總長度，此表的最大長度限制則不適用。
3. 排放方向的改變
3.1應該使用合適和認可的裝置來改變排放管的方向，角度應該為1/16彎度，1/8彎度，1/6彎度或其他具有同等沖洗能力的裝置。
3.2水平排放管線與垂直排氣管連接，需通過45度(0.79弧度) Y支管，60度(1.05弧度) Y支管，Y管和1/8彎曲支管的組合體，合法分接的T型支管。
在相同水位上，裝置不能超過一(1)個進水管，此裝置在建時除外，這樣，從一(1)個進水管排放水時就不會流進其他進水管。
當裝置的圓柱體尺寸有兩(2)根管道一般大，並且大於最大的進口時，應該使用雙清潔之通管，此種用途管道認可的尺寸為2”, 2-1/2”, 3”, 3-1/2”, 4”, 4-1/2”, 5”, 6” 等) (50, 65, 80, 90, 100, 115, 125, 150 毫米等) 。
3.3與其他水平排水線連接的水平排水線應通過45度(0.79弧度)Y型支管，Y型管和1/8彎曲支管的組合體或其他具有同等沖洗力的裝置。
3.4與水平排水線連接的垂直排水線應通過45度(0.79弧度)Y型支管，Y型管和1/8彎曲支管的組合體或其他具有同等沖洗力的裝置，只有當安裝在實際垂直位置時，才使用60度(1.05弧度)支管。
4. 清潔口
4.1在每根水平排放管的上端應該有一個清潔口，並且當每根管道總長度超過100英尺(30480毫米)時，每100英尺(30480毫米)必須有一個清潔口
例外:
(1)水平排放管線的長度小於5英尺(1524毫米)時，清潔口可以不安裝。
此排放管線有水槽或小便池的除
外;
(2)水平排放管以傾斜角72度(1.26弧度)或小於垂直角(1/5彎曲角)安裝時，清潔口可以不安裝;
(3)除了建築排放管和它的水平分管外，建築的最低層的地面以上之其餘管道，清潔口可以不安裝;
(4)安裝在建築排水管和污水管之間的連接部分附近牆壁裏，或者安裝在建築外排水道的低端的清潔口，
可能會替代上端的清潔口。
4.2當在排水線上，水平方向改變超過135度(2.36弧度)時，應該再加一個清潔口。
4.3每個清潔口都應該安裝，這樣就可以沿 泥土或污物的流向以正確的角度進行清洗，除Y型支管和管道末端的清潔口外，其餘清潔口必須在管道流向的垂直方向上安裝。
4.4每個清潔口的延長部分應該作為是排水管，並且每90度(1.6弧度)清潔口的延伸部分應該以Y型裝置或其他認可的具有等同沖洗力的裝置延伸。
5. 水平排放管的傾斜度
水平排放管應該按實際的准線和不小於每英尺1/4英寸((1/4”)/1’)，或(20.9毫米/米)傾斜度或者處理點上的2%傾斜度流動，由於街道下水道的深度，結構特徵或者建築結構等問題使傾斜度達不到每英尺1/4英寸(20.9毫米/米)或者2%，此時，在管道直徑大於或者等於4英寸(100毫米)時，傾斜度應該不小於每瑛疋1/8英寸(10.5毫米/米)或者1%，這種情 首先要得到管理當局的認可。
6. 按重力管道的排放
如果實際可行，所有管道裝置排放時必須排放到公共下水道或者私人污水處理裝置。
7. 位於下一個逆流的檢查井之下或主下水道之下的排水固定裝置
7.1下水管噴射器或泵接收廁所或小便池的水的排放:
單個保壓裝置外，噴射泵有能力通過一個2”(51毫米)實心球，每個噴射器或泵排放管道應該有一個直徑至少為3英寸(80毫米)的回水閥或一個閘閥。
7.2從泵或者噴射器接收排放物的建築排水管或下水道，應該製造成可以防止超負荷的尺寸。
兩(2)個固定裝置流量應該為每分鐘一加侖(0.06公升/秒) 。
(上述之中文譯本如與英文有異，概以英文為準)
