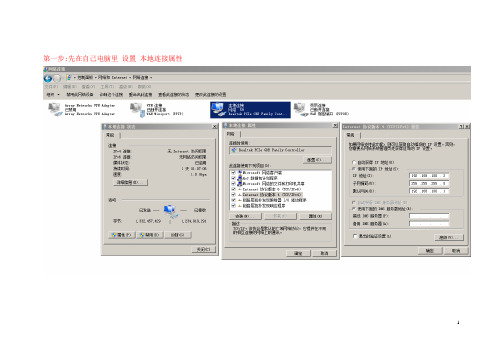

第一步:先在自己电脑里设置本地连接属性
第二部：选中文界面，用户名是 telecomadmin密码是admintelecom (这个才是超级密码）
第三步：将LOID号填入，有的城市要填密码，然后点应用。
第四步：启动4个LAN口，接下来设置绑定业务通道的端口要使用。
第五步：设置语音通道。
第六步：设置上网通道（可以设成桥接和路由两种上网模式)。
第七步：设置电视通道(组播参数各省不同，设置后还要在主菜单网络应用里把组播那栏选成使能）
第八步：设置无线部分，很简单，和家用的路由器一样！
第九步：语音配置：主、备用服务器地址配置（就是172.31.XXX.XXX的这个IP）每个地区的都不同，建议问安装师傅。
注意：
要先设置好语音通道，不然信令端口、媒体端口你就选不到 1_VOIP_R_VID_45，国家和地区选中国。
URL和注册用户名和密码按照下图设置就是，密码指的是电话语音鉴权密码，不是的话的服务密码，自己在找电信在CRM系统中查，设置完成后，语音灯长亮，语音灯亮说明电话就可以用了。

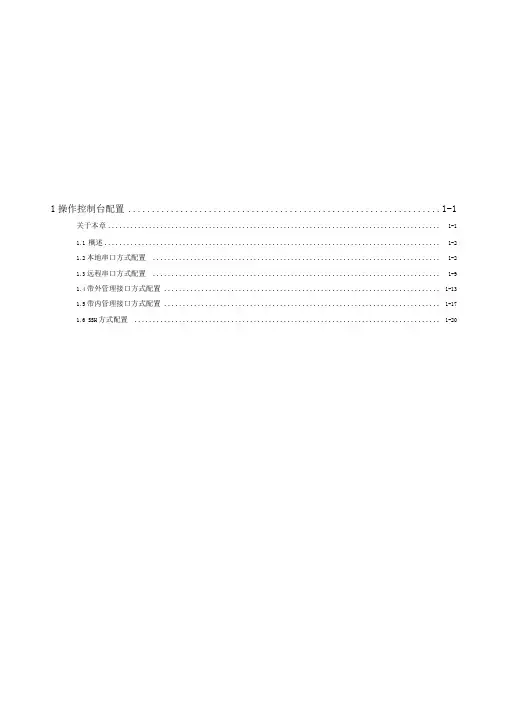

1操作控制台配置.................................................................. 1-1 关于本章......................................................................................... 1-11.1 概述.......................................................................................... 1-21.2本地串口方式配置 ............................................................................. 1-21.3远程串口方式配置 ............................................................................. 1-91.4带外管理接口方式配置.......................................................................... 1-131.5带内管理接口方式配置.......................................................................... 1-171.6 SSH方式配置 .................................................................................. 1-20插图目录图1-1本地串口方式配置组网........................................................................ 1-3 图1-2本地串口配置流程图.......................................................................... 1-3 图1-3新建连接..................................................................................... 1-4 图1-4选择连接使用串口............................................................................ 1-5 图1-5超级终端参数设置图.......................................................................... 1-6 图1-6超级终端界面图.............................................................................. 1-6 图1-7终端仿真类型设置............................................................................ 1-7 图1-8 ASCII码设置.................................................................................. 1-8 图1-9登录系统..................................................................................... 1-9 图1-10远程串口方式配置组网....................................................................... 1-10 图1-11远程串口方式配置流程图.................................................................... 1-11 图1-12通过局域网搭建本地配置环境组网图.......................................................... 1-14 图1-13 Telnet方式通过广域网搭建远程配置环境组网图................................................. 1-15 图1-14 Telnet方式通过带外管理接口登录配置流程图................................................... 1-16 图1-15 运行Telnet程序界面........................................................................ 1-17 图1-16 Telnet方式通过带内管理接口搭建远程配置环境组网图.................................. 1-18 图1-17 Telnet方式通过带内管理接口登录配置流程图................................................... 1-19 图1-18 SSH方式局域网本地配置环境组网图........................................................... 1-20 图1-19 SSH方式广域网远程配置组网图............................................................... 1-21 图1-20 SSH方式配置流程图.......................................................................... 1-23 图1-21密码生成工具界面图........................................................................ 1-25 图1-22密码生成工具界面图........................................................................ 1-26图1-23 SSH客户端工具界面图........................................................................ 1-27 图1-24 SSH客户端登录界面图........................................................................ 1-28表格目录表1-1操作控制台配置方式特点...................................................................... 1-2 表1-2带外管理接口方式（局域网组网）数据规划表................................................... 1-14 表1-3 Telnet方式通过带外管理接口（广域网组网）登录数据规划表............................ 1-15表1-4通过带内管理接口登录数据规划表............................................................. 1-18 表1-5 SSH方式通过带外管理接口（局域网组网）登录数据规划表.............................. 1-21表1-6 SSH方式通过带外管理接口（广域网组网）登录数据规划表.............................. 1-221 操作控制台配置关于本章1.1概述SmartAX MA5600 多业务接入设备(简称 MA5600 )提供基于命令行方式的操作控制台，操作控制台配置方式特点，如表1-1所示。
华为PON终端MA5675M设备配置手册功能实现原理：通过华为PON终端MA5675M设备连接PON网络，通过PON网络实现与互联网的通信. (由于现在itms平台还没有建对接MA5675M设备相应的模板，所以还不能实现通过ITMS平台自动下发数据到MA5675M设备)。
注：华为MA5675M设备在部分中兴OLT上能通过LOID注册。
一、准备工作：步骤一、MA5675M设备接电，开机；步骤二、网线一头连接MA5675M设备任意网口，网线另一头连接电脑；步骤三、设置电脑网卡IP和掩码；IP：192.168.100.2；掩码：255.255.255.0二、配置步骤：步骤一、打开浏览器，输入“192.168.100.1”，回车；步骤二、在登录界面使用超级管理员账号登录管理设备（可选择语言类型）；用户名：telecomadmin；密码：admintelecom(此图以实际设备为准)。
步骤三、WAN接口参数配置：1. 在左侧导航树中选择“WAN > WAN 配置”。
2. 在右侧信息栏页面中，单击“新建”，在弹出的窗口中，设置WAN 接口参数如下：勾选“WAN 连接”后面的“使能”单选框，开启新建的WAN 连接；设置“服务列表”为“VOIP”；设置“连接方式”为“路由”；设置“VLAN ID”为“45”；设置“802.1p”为“6”；设置“获取IP 方式”为“DHCP”；其它TR069和INTERNET业务配置情况如下。
（和语音配置相似）注：上面的宽带业务vlan id 1710以实际业务vlan为准。
在配置宽带业务之前，需要打开LAN端口，具体操作如下：步骤四、SIP 协议语音接口参数配置：用户语音参数可在CRM系统中查看分公司号码voip_authName密码（认证密码）voip_regServerAddr对应光猫端口成华北区6230**** +86286230****@ ******** 172.31.100.28 11. 在左侧导航树中选择“语音> VoIP 界面配置”。
第一步:先在自己电脑里设置本地连接属性
第二部：选中文界面，用户名是 telecomadmin密码是admintelecom (这个才是超级密码）
第三步：将LOID号填入，有的城市要填密码，然后点应用。
第四步：启动4个LAN口，接下来设置绑定业务通道的端口要使用。
第五步：设置语音通道。
第六步：设置上网通道（可以设成桥接和路由两种上网模式)。
第七步：设置电视通道(组播参数各省不同，设置后还要在主菜单网络应用里把组播那栏选成使能）
第八步：设置无线部分，很简单，和家用的路由器一样！
第九步：语音配置：主、备用服务器地址配置（就是172.31.XXX.XXX的这个IP）每个地区的都不同，建议问安装师傅。
注意：
要先设置好语音通道，不然信令端口、媒体端口你就选不到 1_VOIP_R_VID_45，国家和地区选中国。
URL和注册用户名和密码按照下图设置就是，密码指的是电话语音鉴权密码，不是的话的服务密码，自己在找电信在CRM系统中查，设置完成后，语音灯长亮，语音灯亮说明电话就可以用了。

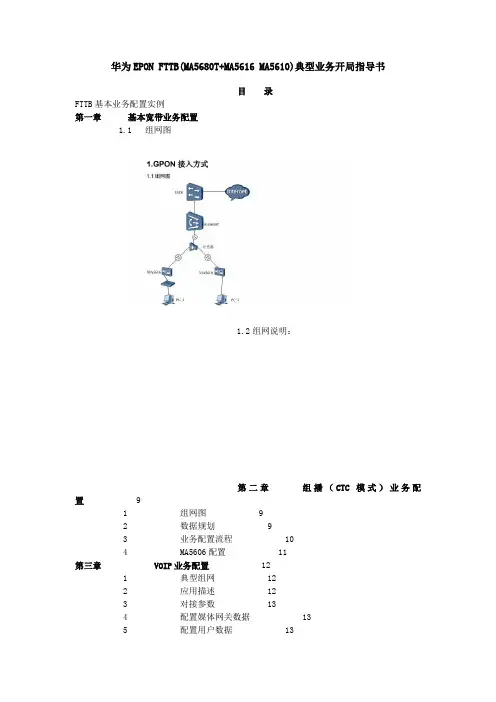

华为EPON FTTB(MA5680T+MA5616 MA5610)典型业务开局指导书目录FTTB基本业务配置实例第一章基本宽带业务配置1.1 组网图1.2组网说明：第二章组播（CTC模式）业务配置 91 组网图 92 数据规划 93 业务配置流程 104 MA5606配置 11第三章 VOIP业务配置 121 典型组网 122 应用描述 123 对接参数 134 配置媒体网关数据 135 配置用户数据 136 配置号码分析数据 137 5680T数据 148 5620E数据规划及配置 14FTTB基本业务配置实例第一章基本宽带业务配置1 组网图2 组网说明以下配置过程使用版本MA5680T：V800R105C33B011；MA5620E：V800R305C01B011，如果使用其它版本，配置命令可能不一样。
1、MA5680T使用0/20/0上行到会聚交换机，再到BAS2、MA5680T使用EPON接口0/15/0下带两个MDU，MDU1 使用MA5620E，MAC=0018-8256-3E47，分配ontid为1，MDU2 使用MA5606T，MAC= 0018-822A-F4F3，分配ontid为2，。
3、MA5680T和MA5620E的带内网管VLAN使用VLAN=100。
MA5680T的带内网管地址为：192.168.100.1/24，MA5620E的带内网管地址为：192.168.100.2/24，网关地址为192.168.100.254/24，MA5606T的带内网管地址为：192.168.100.3/24，网关地址为192.168.100.254/24。
4、PC2、PC3使用的业务VLAN分别为1002、1003，PC2、PC3分别接在MA5620E的0/1/4、0/1/5。
5、PC1通过ADSL或者VDSL接入到MA5606T的0/3/0口。
3 业务配置流程4 系统数据配置4.1 配置能力集模板并确认//添加Profile-ID=30用来支持MA5620EMA5680T(config)#ont-profile add epon profile-id 30{ <cr>|profile-name<K> }: Command: ont-profile add epon profile-id 30 Press 'Q' or 'q' to quit input > Ont Manage Mode<1-SNMP, 2-SNMP-NOPARA, 3-OAM> [3]:1 > Is UNI configuration concerned?<1-not concern, 2-concern> [2]:1 Adding an ONT profile succeeded Profile-ID : 30Profile-Name : ont-profile_30//添加Profile-ID=21用来支持MA5606TMA5680T(config)#ont-profile add epon profile-id 21{ <cr>|profile-name<K> }: Command: ont-profile add epon profile-id 21 Press 'Q' or 'q' to quit input > Ont Manage Mode<1-SNMP, 2-SNMP-NOPARA, 3-OAM> [3]: 3//针对MA5606T的能力集模板只能选择3，不支持SNMP方式。
设备使用简要说明一、终端平面图1、前面版示意图1编号名称功能1 OLED 显示面板用于显示IP 地址、会场、启动过程、升级状态、休眠状态和异常状态。
2 告警指示灯用于指示故障状态。
精彩文档3 状态指示灯用于指示运行、休眠等状态。
2、TE40后面板示意图2表1 接口说明精彩文档RCA接口，即莲花插头。
SPDIF可以选择为左声道，也可以作为SPDIF音频输出接口。
R表示右声道。
精彩文档精彩文档精彩文档精彩文档3、TE50后面板示意图3表1 接口说明接口种类编号接口说明功能音频输入接1麦克风输入接口，XLR接口。
连接卡侬接头麦克风。
采集和输入会场声音。
精彩文档RCA接口，即莲花插头。
SPDIF可以选择为左声道，也可以作为SPDIF音频输出接口。
精彩文档R表示右声道。
精彩文档精彩文档精彩文档精彩文档二、遥控器界面图精彩文档精彩文档三、开机界面1、遥控器界面图线缆连接完毕后，接通电源，再将终端后面板的电源开关拨到“ON”位置，开机界面如下图：2、Web界面图精彩文档精彩文档四、切换屏幕布局您可以通过调整屏幕布局从而在一个显示设备上观看多个图像的组合。
按遥控器的键可以快速切换屏幕布局。
您也可以在菜单界面工具条上选择，按遥控器的键，选择您需要的画面布局模式，如图1所示。
精彩文档图3 布局示例图3为示例图，图中布局方框中具体出现哪些图标与终端当前的状态相关，例如本地演示图标和远端演示图标显示需要满足如下条件：本地已连接演示视频源，上图布局方框中会显示本地演示图标。
本地已收到远端发送的演示，上图布局方框中会显示远端演示图标。
精彩文档当您切断本地演示视频源或远端停止发送演示时，本地或远端演示图标会消失。
五、关闭/打开麦克风主席会场关闭或打开某个会场的麦克风后，会议中的其他会场将不能或能听到该会场的声音。
1.按遥控器的键，进入菜单界面。
2.在工具条上选择，按遥控器的键，进入会议控制界面。
3.选择“关闭/打开麦克风”，选择某个会场，根据该会场的状态图标，对该会场执行关闭或打开麦克风的操作：4.：表示该会场麦克风正处于打开状态，可以按遥控器的键关闭该会场的麦克风。

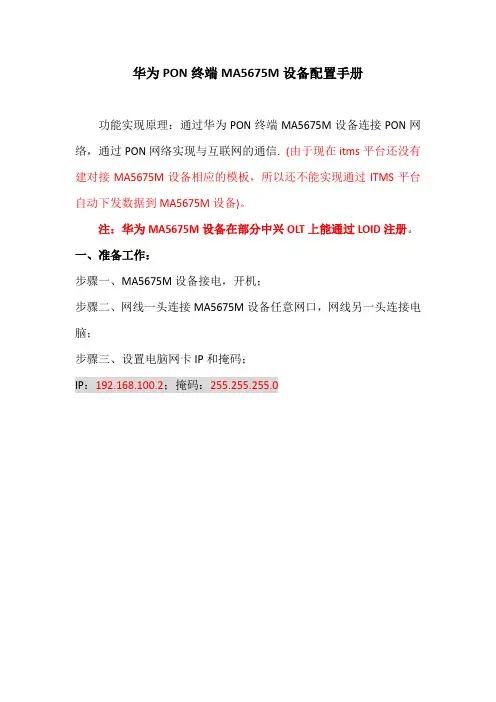

华为PON终端MA5675M设备配置手册
功能实现原理：通过华为PON终端MA5675M设备连接PON网络，通过PON网络实现与互联网的通信. (由于现在itms平台还没有建对接MA5675M设备相应的模板，所以还不能实现通过ITMS平台自动下发数据到MA5675M设备)。
注：华为MA5675M设备在部分中兴OLT上能通过LOID注册。
一、准备工作：
步骤一、MA5675M设备接电，开机；
步骤二、网线一头连接MA5675M设备任意网口，网线另一头连接电脑；
步骤三、设置电脑网卡IP和掩码；
IP：192.168.100.2；掩码：255.255.255.0
二、配置步骤：
步骤一、打开浏览器，输入“192.168.100.1”，回车；
步骤二、在登录界面使用超级管理员账号登录管理设备（可选择语言类型）；
用户名：telecomadmin；密码：admintelecom
(此图以实际设备为准)。
步骤三、WAN接口参数配置：
1. 在左侧导航树中选择“WAN > WAN 配置”。
2. 在右侧信息栏页面中，单击“新建”，在弹出的窗口中，设置WAN 接口参数如下：
勾选“WAN 连接”后面的“使能”单选框，开启新建的WAN 连接；
设置“服务列表”为“VOIP”；
设置“连接方式”为“路由”；
设置“VLAN ID”为“45”；
设置“802.1p”为“6”；
设置“获取IP 方式”为“DHCP”；
其它TR069和INTERNET业务配置情况如下。
（和语音配置相似）
注：上面的宽带业务vlan id 1710以实际业务vlan为准。
在配置宽带业务之前，需要打开LAN端口，具体操作如下：
步骤四、SIP 协议语音接口参数配置：用户语音参数可在CRM系统中查看
分公司号码voip_authName
密码（认证
密码）voip_regServerAddr
对应光猫
端口
成华北区6230**** +86286230****@ ******** 172.31.100.28 1
1. 在左侧导航树中选择“语音> VoIP 界面配置”。
2. 在右侧信息栏页面中，设置SIP 协议语音接口参数如下：
设置“主服务器”下方的“主服务器地址”为“172.28.128.244”(请
参考：成都一般为172.31.100.28)；
设置“归属域名”为“”；
设置“数图”为
“[2-8]xxxxxx|13xxxxxxxxx|0xxxxxxxxx|9xxxx|1[0124-9]x|F|x.F|[0-9].S2 114594”；
设置“地区”为“CN –中国”；
设置“信令端口”为“1_VOIP_R_VID_45”；
设置“媒体端口”为“1_VOIP_R_VID_45”；
步骤五、SIP 协议语音用户参配置
1. 在左侧导航树中选择“语音> VoIP 用户配置”。
2. 在右侧信息栏页面中，设置语音用户1 的参数如下：
设置“注册用户名”为“+86831XXXXXXX”；
勾选“使能”单选框，启动语音用户配置；
设置“关联端口号”为“1”；
设置“鉴权用户名”为“+**********************.cn”；
设置“密码”为“xxxxxx”（开户时设置的用户密码）；
步骤六、保存配置：
在左侧导航树中选择“系统工具>配置文件”。
在右侧信息栏页面中，单击“保存配置”，保存配置。
(MA5675M截图类型)
注：需要LOID注册时，选择系统工具-ONT认证-设备逻辑标识，再输入LOID,点应用，最后保存配置并重启。
步骤七、查看语音状态：
在左侧导航树中选择“状态> VoIP 信息”。
