保育舍示意图
保育舍单元房立体图
仔猪进舍和转圈靠人工抱进抱出
保育舍的关键，是保温和无贼风，地热取暖，休息地方密闭，休
息间3平方米，可以保育到25公斤/窝仔猪
保育舍地板断面图
因为地板高于地面，会保持休息处干燥，便于粪尿自动滑落保育舍平面图
保育舍保温装置
产房平面尺寸图
每间房300cm一个单位，两个母猪，仔猪休息处地下加热，无贼风，母猪凉快
产房内部立体图
产房保暖设备
产房侧面图
产房水管安装示意图
产房限位栏
育肥猪猪圈建筑图
育肥猪猪圈建筑俯视图
育肥单列猪舍结构图 (存养10头/舍)
湿拌料、自动饮水，200-500头/人
猪食槽示意图
育肥猪食槽直观图
育肥单列猪舍结构图 (存养10头/舍)
干料、自动饮水、500-2000头育肥猪/人
育肥猪大棚式双列猪场(1头/平方米)
育肥大棚俯视图空怀和妊娠母猪舍
妊娠舍俯视图
猜你喜欢
•一个猪场奖10万我也不想拆，我就想安安静静的养猪怎么了！•姑娘，新的一年遇见养猪人你就嫁了吧！
•真假？2016年这家80头母猪场赚了130万
•好消息！未来4年养猪业补贴重点在这6个方面。

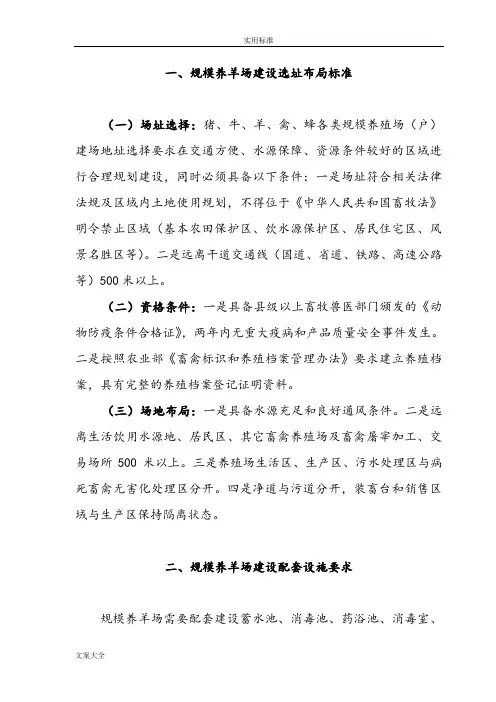

一、规模养羊场建设选址布局标准（一）场址选择：猪、牛、羊、禽、蜂各类规模养殖场（户）建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设，同时必须具备以下条件：一是场址符合相关法律法规及区域内土地使用规划，不得位于《中华人民共和国畜牧法》明令禁止区域（基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等）。
二是远离干道交通线（国道、省道、铁路、高速公路等）500米以上。
（二）资格条件：一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》，两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案，具有完整的养殖档案登记证明资料。
（三）场地布局：一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所500米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开，装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求：规格大小根据养殖场要求而定，一般不超过20立方米为宜，有地面式和半地面式两种，不管哪种青贮池都需在一方墙体上用木板建成取料门，地面式青贮池可建成青贮壕，即连续几个青贮池相通，池与池之间装料时用木板分隔，不管哪种式样的青贮池，要求建设达到以下标准要求：①无论用那种材料建造青贮设施，必须做到严密不透气。
②青贮设施不要靠近水塘、粪池，避免污水渗入，地下或半地下式青贮设施的底面，必须高出于地下水位。
③青贮设施的墙壁要平滑垂直，墙壁的角要圆滑，有利于青贮料的下沉和压实。
④要有一定的深度：青贮设施的宽度或直径一般应小于深度，宽、深比为1：1.5或1：2，以利于青贮料借助本身重力而压得紧实，并减少青贮设施里的空气，保证青贮料质量。
