PLC控制系统结构及工作原理
一、系统结构
PLC控制系统主要由以下几个部分组成：
1. 电源模块：提供系统所需的电能。
2. 中央处理单元（CPU）：进行逻辑运算、算术运算和顺序控制等，实现各种数据操作。
3. 输入输出模块：实现外部信号的采集和输出，与外部设备进行数据交换。
4. 存储器：存储用户程序和数据。
5. 通信接口：实现PLC与外部设备的通信。
二、工作原理
PLC控制系统的工作原理可以概括为“输入-处理-输出”的过程。
首先，通过输入模块采集外部设备的信号，这些信号可以是开关状态、传感器读数等。
然后，这些信号被送到CPU进行处理。
在CPU中，根据预先编写好的程序，对这些信号进行逻辑运算、算术运算等处理。
处理完成后，输出模块将这些结果输出到外部设备，如马达、灯泡等。
三、控制功能实现
PLC控制系统的控制功能主要由用户程序实现。
用户程序可以根据实际需求进行编写，包括各种逻辑运算、算术运算、顺序控制等。
通过输入模块采集的信号，可以触发用户程序执行相应的操作。
这样，PLC控制系统就可以实现对外部设备的精确控制。
四、控制性能分析
PLC控制系统的控制性能主要取决于以下几个因素：
1. 硬件性能：包括CPU的处理能力、存储器的容量、输入输出模块的精度等。
2. 软件设计：包括用户程序的编写、程序结构的合理性、运算速度等。
3. 环境因素：包括温度、湿度、电磁干扰等环境因素对PLC控制系统性能的影响。
总的来说，PLC控制系统具有结构简单、运行可靠、操作方便等优点，因此在工业自动化领域得到了广泛应用。
PLC组成及工作原理PLC是Programmable Logic Controller的简称，中文翻译为可编程逻辑控制器。
它是一种用于自动控制工业过程的数字计算机系统。
PLC由硬件和软件两部分组成，下面将详细介绍PLC的组成和工作原理。
1.硬件组成：PLC的硬件主要包括中央处理器（CPU）、输入输出模块（I/O模块）、电源模块、通信模块以及其他辅助硬件。
-中央处理器（CPU）是PLC的核心，负责接收输入信号、执行程序指令并控制输出信号。
CPU通常具有高性能的微处理器，能够进行复杂的计算和逻辑判断。
-输入输出模块（I/O模块）负责与外部世界进行数据交换。
输入模块用于接收现场传感器、开关等设备的信号，输出模块用于控制执行机构、显示设备等。
-电源模块提供稳定的电源供电，确保PLC正常运行。
-通信模块可实现PLC与其他设备（如人机界面、计算机、远程监控系统等）之间的数据传输和通信。
-其他辅助硬件包括存储器、时钟模块、编程口等，用于存储程序、记录运行时间、与外部进行编程等功能。
2.软件组成：PLC的软件主要包括操作系统、开发环境和用户程序。
-操作系统是PLC的核心软件，用于管理硬件资源、执行程序指令、实现通信等功能。
- 开发环境提供PLC程序的开发、调试和维护工具。
常见的开发环境有LD（Ladder Diagram，梯形图）、FBD（Function Block Diagram，功能块图）、ST（Structured Text，结构化文本）等多种编程语言。
-用户程序是PLC的应用程序，由工程师根据控制需求编写。
用户程序根据输入信号的状态和逻辑关系，通过中央处理器进行逻辑判断并控制输出信号，实现自动化控制。
3.工作原理：PLC的工作原理主要分为输入端、处理端和输出端。
-输入端：PLC通过输入模块接收来自现场的输入信号，如开关状态、传感器信号等。
输入信号会被转换成数字信号，并传给中央处理器。
中央处理器会周期性地扫描输入信号，并将其存储在内部存储器中，以供后续的程序处理。

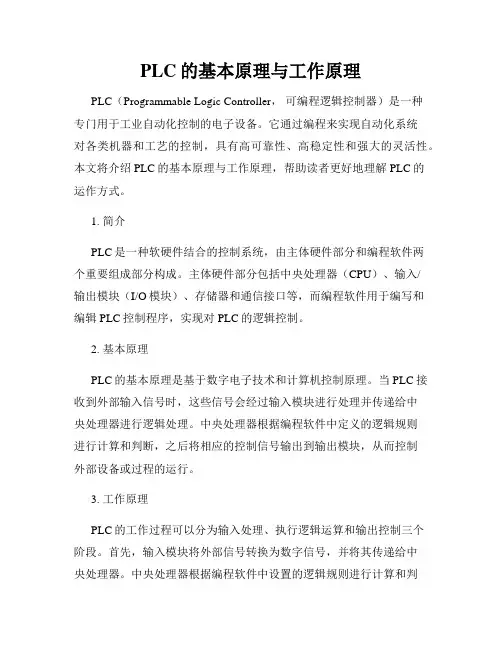

PLC的基本原理与工作原理PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。
它通过编程来实现自动化系统对各类机器和工艺的控制，具有高可靠性、高稳定性和强大的灵活性。
本文将介绍PLC的基本原理与工作原理，帮助读者更好地理解PLC的运作方式。
1. 简介PLC是一种软硬件结合的控制系统，由主体硬件部分和编程软件两个重要组成部分构成。
主体硬件部分包括中央处理器（CPU）、输入/输出模块（I/O模块）、存储器和通信接口等，而编程软件用于编写和编辑PLC控制程序，实现对PLC的逻辑控制。
2. 基本原理PLC的基本原理是基于数字电子技术和计算机控制原理。
当PLC接收到外部输入信号时，这些信号会经过输入模块进行处理并传递给中央处理器进行逻辑处理。
中央处理器根据编程软件中定义的逻辑规则进行计算和判断，之后将相应的控制信号输出到输出模块，从而控制外部设备或过程的运行。
3. 工作原理PLC的工作过程可以分为输入处理、执行逻辑运算和输出控制三个阶段。
首先，输入模块将外部信号转换为数字信号，并将其传递给中央处理器。
中央处理器根据编程软件中设置的逻辑规则进行计算和判断，判断输入信号的状态并执行相应的逻辑运算。
最后，中央处理器将计算结果通过输出模块输出为控制信号，控制外部设备或工艺过程的运行。
4. 输入处理PLC的输入处理是将外部信号进行处理并转化为数字信号的过程。
常见的输入信号类型包括开关信号、传感器信号、计数器信号等。
输入模块会对这些信号进行过滤、放大和转换等操作，确保输入信号的准确性和可靠性。
5. 执行逻辑运算中央处理器是PLC的核心部件，负责执行编程软件中定义的逻辑运算。
逻辑运算包括判断、计算、比较等操作，根据输入信号的状态和编程软件中设置的逻辑规则，中央处理器会进行相应的计算和判断，并生成对应的输出信号。
6. 输出控制输出控制是PLC将处理后的信号转化为控制信号输出的过程。
plc基本结构及原理plc基本结构及原理PLC的基本组成可分为两大部分:硬件系统和软件系统。
一、硬件系统：（一）CPU 运算和控制中心：起“心脏”作用。
1、当从编程器输入的程序存入到用户程序存储器中，然后CPU根据系统所赋予的功能(系统程序存储器的解释编译程序)，把用户程序翻译成PLC内部所认可的用户编译程序。
2、输入状态和输入信息从输入接口输进，CPU 将之存入工作数据存储器中或输入映像寄存器。
然后由CPU把数据和程序有机地结合在一起。
把结果存入输出映像寄存器或工作数据存储器中，然后输出到输出接口、控制外部驱动器。
3、组成: CPU由控制器、运算器和寄存器组成。
这些电路集成在一个芯片上。
CPU通过地址总线、数据总线与I/O接口电路相连接。
（二）存储器具有记忆功能的半导体电路。
分为系统程序存储器和用户存储器。
1、系统程序存储器用以存放系统程序，包括管理程序，监控程序以及对用户程序做编译处理的解释编译程序。
由只读存储器、ROM组成。
厂家使用的，内容不可更改，断电不消失。
2、用户存储器: 分为用户程序存储区和工作数据存储区。
由随机存取存储器(RAM)组成。
用户使用的。
断电内容消失。
常用高效的锂电池作为后备电源，寿命一般为3~5 年。
（三）输入/输出(I/O )模块输入输出模块简称I/O模块，相当于人的眼睛、跺、鼻子手、脚是联系外部信息和大脑(CPU )的桥梁。
1、输入接口：光电耦合器由两个发光二极度管和光电三极管组成。
发光二极管:在光电耦合器的输入端加上变化的电信号，发光二极管就产生与输入信号变化规律相同的光信号。
光电三极管:在光信号的照射下导通，导通程度与光信号的强弱有关。
在光电耦合器的线性工作区内，输出信号与输入信号有线性关系。
输入接口电路工作过程:当开关合上，二极管发光，然后三极管在光的照射下导通，向内部电路输入信号。
当开关断开，二极管不发光，三极管不导通。
向内部电路输入信号。
也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。
简述可编程控制器的工作原理
可编程控制器（PLC）的工作原理是基于其硬件和软件两个部
分的配合运行。
硬件部分包括中央处理器（CPU）、输入模块、输出模块和通信模块等。
输入模块用于接收外部信号（传感器、按钮等），输出模块用于控制外部设备（电机、阀门等）。
通信模块可用于与其他设备进行通信。
中央处理器是PLC的核心，负责执
行程序的运行与控制。
软件部分主要由编程软件、编程语言和程序组成。
在编程软件中，用户可以使用编程语言进行程序的编写。
常见的编程语言包括梯形图、指令表和结构化文本等。
编写好的程序会被下载到PLC的中央处理器中，由CPU执行。
程序中包含了一系列
的逻辑和控制算法，根据设定的条件对输入信号进行处理，并控制输出信号的状态。
PLC的工作流程一般如下：
1. 输入信号采集：PLC的输入模块将外部传感器或按钮等接
入的信号转换为数字信号，并上传给中央处理器。
2. 程序执行：中央处理器根据预先编写的程序和算法对输入信号进行处理。
程序可以包含逻辑判断、计算、数据存储等功能。
3. 输出控制：中央处理器根据程序的执行结果，通过输出模块控制外部设备的状态，如打开或关闭电机、开关阀门等。
4. 监控和通信：PLC会不断地监测输入信号的状态，并将控制结果反馈给运行监控系统或其他设备。
同时，PLC也可以与其他设备进行通信，实现数据的交换和共享。
总结起来，可编程控制器的核心是中央处理器，通过输入模块采集外部信号，编程软件编写控制程序，中央处理器执行程序并通过输出模块控制外部设备，从而实现自动化控制。
本内容是山东PLC培训专业授课内容章节可编程控制器(PLC)的软硬件组成详细介绍可编程序控制器(Programmable Controller)原本应简称PC，为了与个人计算机专称PC相区别，所以可编程序控制器简称定为PLC(Programmable Logic Controller)，但并非说PLC只能控制逻辑信号。
PLC是专门针对工业环境应用设计的，自带直观、简单并易于掌握编程语言环境的工业现场控制装置。
PLC的基本组成PLC基本组成包括中央处理器(CPU)、存储器、输入/输出接口(缩写为I/O，包括输入接口、输出接口、外部设备接口、扩展接口等)、外部设备编程器及电源模块组成，见图1。
PLC内部各组成单元之间通过电源总线、控制总线、地址总线和数据总线连接，外部则根据实际控制对象配置相应设备与控制装置构成PLC控制系统。
1. 中央处理器中央处理器(CPU)由控制器、运算器和寄存器组成并集成在一个芯片内。
CPU通过数据总线总线、地址总线、控制总线和电源总线与存储器、输入输出接口、编程器和电源相连接。
小型PLC的CPU采用8位或16位微处理器或单片机，如8031、M68000等，这类芯片价格很低；中型PLC的CPU采用16位或32位微处理器或单片机，如8086、96系列单片机等，这类芯片主要特点是集成度高、运算速度快且可靠性高；而大型PLC则需采用高速位片式微处理器。
CPU按照PLC内系统程序赋予的功能指挥PLC控制系统完成各项工作任务。
2. 存储器PLC内的存储器主要用于存放系统程序、用户程序和数据等。
1)系统程序存储器PLC系统程序决定了PLC的基本功能，该部分程序由PLC制造厂家编写并固化在系统程序存储器中，主要有系统管理程序、用户指令解释程序和功能程序与系统程序调用等部分。
系统管理程序主要控制PLC的运行，使PLC按正确的次序工作；用户指令解释程序将PLC的用户指令转换为机器语言指令，传输到CPU内执行；功能程序与系统程序调用则负责调用不同的功能子程序及其管理程序。
PLC的软元件一、理论知识1、什么是PLC的软元件？软元件(内部继电器) 简称元件。
PLC内部的编程元件，也就是支持该机型编程语言的软元件，按通俗叫法分别称为继电器、定时器、计数器等，但它们与真实元件有很大的差别，一般称它们为“软继电器”。
这些编程用的继电器，它的工作线圈没有工作电压等级、功耗大小和电磁惯性等问题；触点没有数量限制、没有机械磨损和电蚀等问题。
它在不同的指令操作下，其工作状态可以无记忆，也可以有记忆，还可以作脉冲数字元件使用。
一般情况下，X代表输入继电器，Y 代表输出继电器，M代表辅助继电器，SPM代表专用辅助继电器，T代表定时器，C代表计数器，S代表状态继电器，D代表数据寄存器，MOV代表传输等。
不同厂家、不同系列的PLC，其内部软继电器（编程元件）的功能和编号也不相同，因此用户在编制程序时，必须熟悉所选用PLC的每条指令涉及编程元件的功能和编号。
FX系列中几种常用型号PLC的编程元件及编号如表所示。
FX系列PLC编程元件的编号由字母和数字组成，其中输入继电器和输出继电器用八进制数字编号，其它均采用十进制数字编号。
为了能全面了解FX系列PLC的内部软继电器，本节以FX2N为背景进行介绍。
见表1-2-1表1-2-1 FX系列PLC的内部软继电器及编号图1图22⑴输入继电器（X）PLC的输入端子是从外部开关接受信号的窗口，PLC 内部与输入端子连接的输入继电器X是用光电隔离的电子继电器，它们的编号与接线端子编号一致（按八进制输入），线圈的吸合或释放只取决于PLC外部触点的状态。
内部有常开/常闭两种触点供编程时随时使用，且使用次数不限。
输入电路的时间常数一般小于10ms。
各基本单元都是八进制输入的地址，输入为X000 ～X007，X010 ～X017，X020 ～X027 。
它们一般位于机器的上端。
符号：图3⑶辅助继电器（M）PLC内有很多的辅助继电器，其线圈与输出继电器一样，由PLC内各软元件的触点驱动。
PLC组成及工作原理PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业自动化控制的计算机控制系统。
它由中央处理器、输入输出模块、存储器和通信模块等组成，通过编程控制各种工业设备的运行。
一、PLC的组成1. 中央处理器（CPU）：PLC的核心部件，负责控制和执行程序。
CPU通常由控制逻辑处理器和存储器组成，可以执行逻辑运算、算术运算和数据传输等操作。
2. 输入模块：用于将外部信号转换为数字信号，供CPU处理。
常见的输入模块包括开关量输入模块、模拟量输入模块等。
3. 输出模块：用于将CPU处理后的数字信号转换为控制信号，控制外部设备的运行。
常见的输出模块包括继电器输出模块、模拟量输出模块等。
4. 存储器：用于存储程序、数据和中间结果。
存储器通常分为RAM（随机存取存储器）和ROM（只读存储器）两种类型。
5. 通信模块：用于PLC与其他设备之间的数据传输和通信。
通信模块可以实现PLC与上位机、其他PLC或外部设备的联网控制。
二、PLC的工作原理PLC的工作原理可以简单概括为以下几个步骤：1. 输入信号采集：PLC通过输入模块采集外部设备的信号，如传感器信号、按钮信号等。
输入模块将这些信号转换为数字信号，供CPU处理。
2. 程序执行：CPU根据预先编写的程序进行逻辑运算、算术运算和数据传输等操作。
程序可以通过编程软件进行编写，常用的编程语言有ladder图、指令表、SFC图等。
3. 输出信号生成：CPU根据程序的执行结果，将处理后的数字信号转换为控制信号。
输出模块接收这些信号，并将其转换为外部设备可以识别的信号，如继电器信号、模拟量信号等。
4. 控制外部设备：输出信号经过输出模块后，通过继电器、电磁阀、电机等外部设备进行控制。
PLC可以实现对各种工业设备的自动化控制，如生产线的启停控制、温度的调节控制等。
5. 监控与反馈：PLC可以监控外部设备的运行状态，并通过输入模块采集反馈信号。
