学习11G101-1图集框架梁、柱的箍筋加密区的规定

有关11G101-1图集框架梁、柱箍筋加密的新规定（11G101-1新图集学习资料）一、框架梁箍筋加密区范围的规定：1.抗震等级为一级，箍筋加密区为2.0h b, 且≥500mm。

2.抗震等级为二、三、四级，箍筋加密区为1.5h b, 且≥500mm。

3、框架梁加腋构造注意当梁、柱中心线之间的偏心距大于该方向柱宽度的1/4时，一般设计会进行梁加腋。

注意箍筋加密区应从加腋的弯折点开始算起。

二、框架柱箍筋的加密区的规定：1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

三、“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？1、“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋，钢筋工把它们称为“腰筋”。

所以，就其在梁上的位置来说，是相同的。

其构造上的规定，正如03G101-1图集第62-65页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。

2、“构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋”的规格和间距的规定，也是相同的。

即：当梁宽≤350时，拉筋直径为6mm；当梁宽＞350时，拉筋直径为8mm。

拉筋间距为非加密区箍筋间距的两倍。

当设有多排拉筋时，上下两排拉筋竖向错开设置。

3、“构造钢筋”纯粹是按构造设置，即不必进行力学计算。

“抗扭钢筋”是需要设计人员进行抗扭计算才能确定其钢筋规格和根数的。

11G101-1图集新要点概览一、保护层定义及其加5，在54页表及注4。

原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。

原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。

以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。

那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。

也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。

二、锚固长度及修正系数，在53页。

新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。

在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和1.00，基本锚固长度是按照四级抗震标准制定的。

三、机械锚固形式，在55页左上。

原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。

机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。

老图集规定在机械锚固长度范围内要设置箍筋，新图集统一规定在53页左下角的注2内。

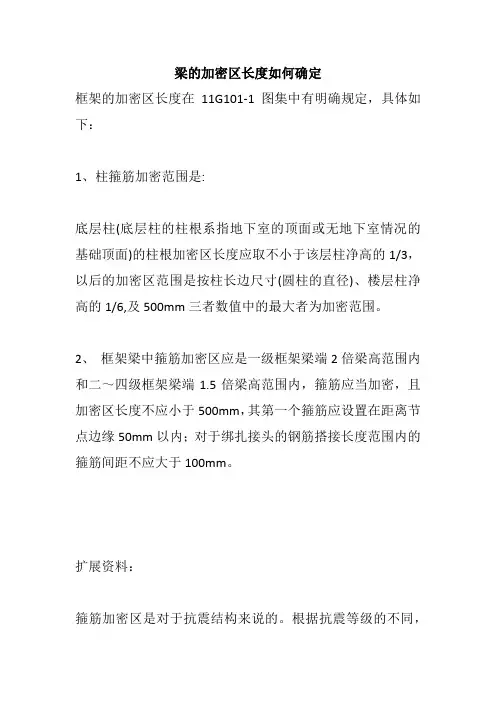

梁的加密区长度如何确定框架的加密区长度在11G101-1图集中有明确规定，具体如下：1、柱箍筋加密范围是:底层柱(底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面)的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸(圆柱的直径)、楼层柱净高的1/6,及500mm三者数值中的最大者为加密范围。

2、框架梁中箍筋加密区应是一级框架梁端2倍梁高范围内和二～四级框架梁端1.5倍梁高范围内，箍筋应当加密，且加密区长度不应小于500mm，其第一个箍筋应设置在距离节点边缘50mm以内；对于绑扎接头的钢筋搭接长度范围内的箍筋间距不应大于100mm。

扩展资料：箍筋加密区是对于抗震结构来说的。

根据抗震等级的不同，箍筋加密区设置的规定也不同。

一般来说，对于钢筋混凝土框架的柱子的端部和每层梁的两端都要进行加密。

抗震等级为一级时，加密区长度为2倍的梁高和500mm取大值，抗震等级为二~四级时，加密区长度为1.5倍的梁高和500mm 取大值。

柱子加密区长度应取柱截面长边尺寸（或圆形截面直径）、柱净高的1/6和500mm中的最大值。

但最底层（一层）柱子的根部应取不小于1/3的该层柱净高。

当有刚性地面时，除柱端箍筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密。

用来满足斜截面抗剪强度，并联结受力主筋和受压区混筋骨架的钢筋。

分单肢箍筋、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、多边形箍筋、井字形箍筋和圆形箍筋等。

箍筋应根据计算确定，箍筋的最小直径与梁高h有关，当h≦800mm 时，不宜小于6mm；当h>800mm时，不宜小于8mm。

梁支座处的箍筋一般从梁边（或墙边）50mm处开始设置。

支承在砌体结构上的钢筋混凝土独立梁，在纵向受力钢筋的锚固长度Las范围内应设置不少于两道的箍筋，当梁与混凝土梁或柱整体连接时，支座内可不设置箍筋。

用光圆钢筋制成的箍筋，其末端应有弯钩（半圆形、直角形或斜弯钩）。

11G101-1图集新要点概览翻样软件面临新考验，时间紧任务重，看哪家率先完成对新图集的跟进升级，我们期待着。

一，保护层定义及其加5，在54页表及注4。

原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。

原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。

以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。

那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。

也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。

二，锚固长度及修正系数，在53页。

新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。

在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和1.00，基本锚固长度是按照四级抗震标准制定的。

三，机械锚固形式，在55页左上。

原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。

机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。

一、填空题1、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。

2、当墙身所设置的水平与竖向分布钢筋的排数图纸未标注，这时墙体水平与竖向分布筋排数如何确定2排。

3、梁平面注写包括集中标注与原位标注，施工时，原位标注取值优先。

4、剪力墙拉筋两种布置方式为：双向和梅花双向。

5、当剪力墙水平分布筋不满足连梁、暗梁及边框梁的侧面构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，其在支座的锚固要求同连梁中受力钢筋。

6、JD 1 800×300 +3.100 3Φ18/3Φ14 表示 1号矩形洞口，洞宽800、洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3Φ18，洞高方向补强钢筋为3Φ147、地下室外墙集中标注中OS代表外墙外侧贯通筋，IS代表外墙内侧贯通筋。

其中水平贯通筋以H打头注写，竖向贯通筋以V打头注写。

8、地下室外墙底部非贯通钢筋向层内伸出长度值从基础底板顶面算起；地下室外墙顶部非贯通钢筋向层内的伸出长度值从板底面算起；中层楼板处非贯通钢筋向层内伸出长度值从板中间算起。

9、当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。

注写时，先注写梁支座端部的箍筋，在斜线后注写梁跨中部分的箍筋间距及肢数。

10、梁侧面钢筋为构造筋时，其搭接长度为15d锚固长度为15d；为受扭纵向钢筋时，其搭接长度为 ll或lle ，锚固长度为 la或lae，其锚固方式同框架梁下部纵筋。

11、非框架梁、井字梁及板的上部纵向钢筋在端支座的锚固要求分两种，非别为当设计按铰接时和当充分利用钢筋的抗拉强度时。

12、当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座长度为 la ，在端支座直锚长度不足时可伸直端支座对边后弯折，且平直段长度≥0.6lab ，弯折长度 15d 。

13、当贯通筋采用两种规格钢筋“隔一步一”方式时，图中标注Φ18/Φ12@100，表示直径为Φ18的钢筋和直径为Φ12的钢筋两者之间间距为100，直径Φ18的钢筋的间距为200，直径Φ12的钢筋的间距为200。

现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

转帖或复制本帖请注明出处。

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。

2、老图集一共有六本，新图集整合为三本。

3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。

4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。

5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。

6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。

8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。

9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。

10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。

11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。

12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。

13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。

14、老图集机械锚固有3种形式，新图集增加至6种。

15、老图集没有并筋构造，新图集增加并筋构造。

16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。

11G101-1框架柱、剪力墙、梁、板P53受拉钢筋基本锚固长度Lab、Labe；受拉钢筋锚固长度La；抗震锚固长度Lae；受拉钢筋锚固长度修正系数ζ a1、新。

《受拉钢筋基本锚固长度Lab、Labe》表格中，非抗震和抗震的基本锚固长度均可直接查得，无需再计算。

（表中，一、二级抗震等级Labe取1.15Lab，三级抗震等级取1.05，四级抗震取1.00）2、受拉钢筋的锚固长度Lae一般均为基本锚固长度Labe（即等于查表的数据），特殊情况下乘以修正系数ζa：1）带肋钢筋的公称直径大于25时，乘以1.10；2）锚固区保护层厚度3d时，乘以0.80；5d时，乘以0.70；中间时按内插值。

（与《混凝土结构设计规范》GB50010－2010第8.3.2条一致）3、图籍注：HPB300级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。

4、新。

当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4（d为锚固钢筋的最大直径）；对梁、柱等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应小于100mm，此处d为锚固钢筋的直径。

（与《混凝土结构设计规范》GB50010-2010第8.3.1条一致。

在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚）5、新。

钢筋种类：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa 钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。

《混凝土结构设计规范》GB50010-2010第4.2.1条：混凝土结构的钢筋应按下列规定选用：1纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300、RRB400钢筋；2箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335钢筋；P54混凝土结构的环境类别；混凝土保护层的最小厚度；纵向受力钢筋搭接区箍筋构造（一）混凝土保护层的最小厚度（mm）1、板、墙15mm；梁、柱20mm。
