碗扣式脚手架产品详细介绍来源：什么是碗扣式脚手架？碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成。
其基本构造和搭设要求与扣件式钢管脚手架类似，不同之处主要在于碗扣接头。
碗扣接头是由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。
在立杆上焊接下碗扣和上碗扣的限位销，将上碗扣套入立杆内。
在横杆和斜杆上焊接插头。
组装时，将横杆和斜杆插入下碗扣内，压紧和旋转上碗扣，利用限位销固定上碗扣。
碗扣式钢管脚手架立柱横距为1.2 m，纵距根据脚手架荷载可为1.2 m；1.5 m；1.8 m；2.4 m，步距为1.8 m、2.4 m。
搭设时立杆的接长缝应错开，第一层立杆应用长1.8 m和3.0 m的立杆错开布置，往上均用3.0 m长杆，至顶层再用1.8 m和3.0 m两种长度找平。
高30 m以下脚手架垂直度偏差应控制在1/200以内，高30 m以上脚手架应控制在1/400~1/600，总高垂直度偏差应不大于100 mm。
一．碗扣式脚手架优缺点评比。
碗扣式脚手架是一种新型承插式钢管脚手架。
脚手架独创了带齿碗扣接头，具有拼拆迅速、省力，结构稳定可靠，配备完善，通用性强，承载力大，安全可靠，易于加工，不易丢失，便于管理，易于运输，应用广泛等特点。
碗扣式脚手架是在一定长度的直径48MM X 3.5MM钢管立杆和顶杆上，每隔600MM 焊下碗扣及限位销，上碗扣则对应套在立杆上并可沿立杆上下滑动。
安装时将上碗扣的缺口对准限位销后，即可将上碗扣抬起（沿立杆向上滑动），把横杆接头插入下碗扣圆槽内，随后将上碗扣沿限位销滑下并沿顺时针方向旋转以扣紧横杆接头，与立杆牢固地连接在一起，形成框架结构。
每个下碗扣内可同时装4横杆接头，位置任意。
优点：（1）多功能：能根据具体施工要求，组成不同组架尺寸、形状和承载能力的单、双排脚手架，支撑架，支撑柱，物料提升架，爬升脚手架，悬挑架等多种功能的施工装备。
也可用于搭设施工棚、料棚、灯塔等构筑物。
特别适合于搭设曲面脚手架和重载支撑架。

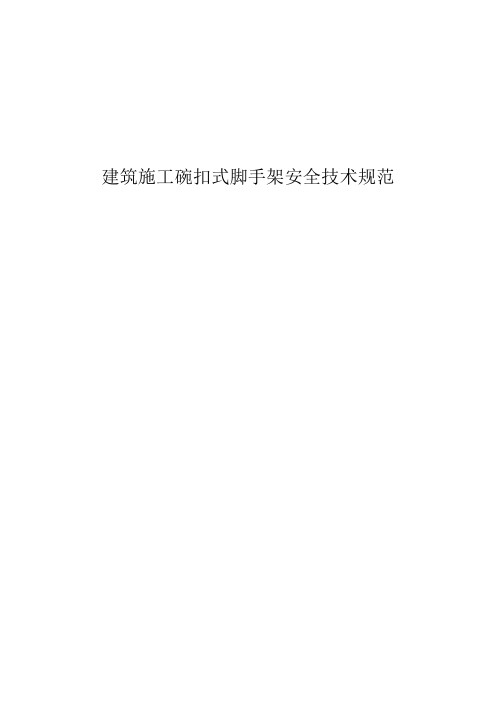

建筑施工碗扣式脚手架安全技术规范碗扣式脚手架的搭设有何要求?碗扣式钢管脚手架立柱横距为1.2 m，纵距根据脚手架荷载可为1.2 m；1.5 m；1.8 m；2.4 m，步距为1.8 m、2.4 m。
搭设时立杆的接长缝应错开，第一层立杆应用长1.8 m和3.0 m的立杆错开布置，往上均用3.0 m长杆，至顶层再用1.8 m和3.0 m两种长度找平。
高30 m以下脚手架垂直度偏差应控制在1/200以内，高30 m以上脚手架应控制在1/400~1/600，总高垂直度偏差应不大于100 mm。
碗扣式脚手架的构造是怎样的?碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成。
其基本构造和搭设要求与扣件式钢管脚手架类似，不同之处主要在于碗扣接头。
碗扣接头是由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。
在立杆上焊接下碗扣和上碗扣的限位销，将上碗扣套入立杆内。
在横杆和斜杆上焊接插头。
组装时，将横杆和斜杆插入下碗扣内，压紧和旋转上碗扣，利用限位销固定上碗扣前言根据建设部建标工[2004]09号文，《建筑施工碗扣式脚手架安全技术规范》行业标准由中国建筑金属结构协会建筑模板脚手架委员会会同有关单位共同编制。
在本规范的编制过程中，编制组经过了广泛的调查研究，认真总结碗扣式脚手架在我国应用的实践经验、与相关标准规范相互协调的基础上制定了本规范。
本规范的主要内容是：1总则；2 术语符号；3 主要构、配件和材料；4荷载；5 设计计算；6 构造要求；7 搭设与拆除；8 检查与验收；9安全管理与维护。
本规范由建设部安全标准技术归口单位中国建筑业协会建筑安全分会归口管理，授权由主编单位负责具体解释。
本规范的主编单位是：中国建筑金属结构协会建筑模板脚手架委员会（地址：北京市安定门外北苑路68号邮政编码：100012）。
本规范参编单位有：北京星河模板脚手架有限公司北京建安泰脚手架有限公司中天建设集团有限公司河北建设集团有限公司上海长宁区建筑工程安全监督站上海顺业建筑工程有限公司本规范主要起草人：杨亚男贺军余宗明蒋金生任升高陈传为高秋利高妙康刘厚纯熊耀莹总则1.0.1 为了在碗扣式脚手架的设计与施工中贯彻执行国家有关安全生产法规，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
2024年脚手架进场、搭设、使用、拆除时安全检查脚手架管进场检查进场碗扣式脚手架、扣件式脚手架管及配件必须符合《建筑施工碗扣式钢管脚手架安全技术规范》《建筑施工扣件式钢管脚手架安全技术规范》相关规定，不符合要求的脚手架管禁止进入施工现场。
（1）碗扣式脚手架进场检查①进场脚手架要有使用材料说明、证明书及产品合格证；②碗扣式钢管脚手架钢管规格应为483.5mm，钢管壁厚3.5mm；③铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清理干净；④冲压件不得有毛刺、裂纹、氧化皮等缺陷；⑤各焊缝应饱满，焊药应清理干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷；⑥主要构配件上的生产厂家标示应清楚。
（2）扣件式脚手架管进场检查①脚手架管应有产品质量合格证；②脚手架管应有质量检验报告，钢管材质检验方法应符合国家标准《金属拉伸试验方法》（GB/T228）的有关规定；③钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕；④扣件应作防锈处理；2模板、脚手架搭设、使用时安全检查（1）搭设脚手架人员必须正确佩戴安全帽、安全带、穿防滑鞋；（2）作业层上的施工荷载符合要求，不得超载，不得在脚手架上集中堆放模板、钢筋等物料；（3）混凝土输送管不得固定在脚手架上；（4）搭设脚手架人员必须持证上岗，上岗人员定期体检，合格者方可持证上岗；（5）脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步；（6）每搭设完一步脚手架后，按规定校正步距、纵距、横距及立杆的垂直度；（7）底座应准确安放在定位线上；（8）严禁将外径48mm与51mm等不同径的钢管混合使用；（9）剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设；（10）扣件或碗扣是否松动，及时紧固；3模板脚手架拆除时安全检查（1）拆除脚手架时，四周应设围栏和警示标志，并派专人看守，严禁非操作人员入内；（2）大模板拆除顺序应遵循先支后拆、后支先拆的原则；（3）拆除无固定支架的大模板时，应对模板采用临时固定措施；（4）在任何情况下，严禁操作人员站在模板上口采用晃动、撬动或用大锤砸模板的方法拆除模板；（5）拆除的对拉螺栓、连接件及拆模使用工具必须采用妥善保管和放置，不得随意散放在操作平台上，以避免吊装时坠落伤人；（6）起吊大模板前应先检查模板与混凝土结构之间所有对拉螺栓、连接件是否全部拆除，必须在确认模板和混凝土结构之间无任何连接后方可起吊大模板，移动模板时不得碰撞墙体；2024年脚手架进场、搭设、使用、拆除时安全检查（二）一、前言脚手架作为建筑施工过程中的常用设备，在使用过程中的安全问题一直备受关注。
碗扣式脚手架钢管的规格大家好，今天咱们聊聊那种常见的碗扣式脚手架钢管，别看它名字长，其实用起来可是相当靠谱的。
大家在工地上见到的那些高高的架子，基本上就是用这种钢管组装起来的。
要说规格，那真是有点复杂，但别担心，我来给大家讲讲，保证让你一听就明白。
1. 碗扣式脚手架钢管的基本规格1.1 钢管的外径和厚度首先，钢管的外径和厚度是大家最关注的。
这钢管的外径一般都是48毫米，厚度在3.5到4毫米之间，算是标准配置了。
这种规格的钢管不仅结实，还能承受不少重量，真是稳如泰山。
想当初，工地上的老铁们一听到这种规格，肯定直呼“没毛病”。
1.2 钢管的长度说到钢管的长度，那就有点讲究了。
通常，标准长度有1.5米、2米、3米这几种。
不过，工地上为了适应不同的施工需求，有时候还会用到更长的钢管，比如4米、6米。
长度不同，作用也就不同，得根据实际情况来选。
2. 碗扣的种类和作用2.1 碗扣的类型碗扣式脚手架的碗扣分为几种类型，最常见的就是“上下扣”式和“旋转扣”式。
上下扣就是字面意思，上面一个扣子，下面一个扣子，一扣到底，非常稳固。
旋转扣则能让钢管更灵活地调整角度，适合需要变换角度的地方。
2.2 碗扣的功能这些碗扣不仅仅是装饰品，它们的主要作用是固定和支撑。
用得当的话，能让整个脚手架牢牢地站在那儿，不摇不晃。
可以说，没有了碗扣，那些钢管就像失去了灵魂，脚手架的稳固性大打折扣。
3. 选择碗扣式脚手架钢管的注意事项3.1 质量的重要性选钢管的时候，质量是最重要的。
你千万别觉得这些钢管都是一回事，实际上，不同厂家的质量差别还是很大的。
好的钢管不仅耐用，还能抗击各种外力，真正做到“硬核”支撑。
质量不合格的钢管，使用中可能就会出现问题，那时候可就不是个小事儿了。
3.2 安全第一最后，咱们再来聊聊安全问题。
用碗扣式脚手架的时候，一定要确保每一根钢管都安装得当，碗扣也要锁紧。
否则，脚手架就像一座“摇摇欲坠”的高塔，让人心里没底。
安全无小事，工地上可不能马虎。
碗扣脚手架常用规格碗扣脚手架是一种常见的建筑施工辅助工具，广泛应用于各种建筑工程中。
它的主要作用是提供支撑和稳定的平台，使工人能够安全地进行施工作业。
在使用碗扣脚手架时，了解常用规格可以帮助施工人员选择适当的脚手架，确保施工过程安全顺利。
本文将介绍碗扣脚手架的常用规格。
一、架体高度规格碗扣脚手架的架体高度规格通常以米为单位。
常见的规格包括1.5米、2米、2.5米、3米等。
选择适当的架体高度规格取决于施工工程的实际需求，如楼层高度、工程类型等。
一般情况下，较低的架体高度适用于低楼层施工，而较高的架体高度适用于高层建筑施工。
二、桥架长度规格桥架是碗扣脚手架的主要组成部分，也是施工人员工作的平台。
桥架的长度规格通常以米为单位，常见的规格有1.8米、2.4米、3.0米等。
选择适当的桥架长度规格需要考虑工程的横向距离，确保施工过程中的稳定性和安全性。
三、扣件类型及数量规格碗扣脚手架的连接方式主要依靠扣件。
常用的扣件类型有直通扣件、对接扣件等。
直通扣件适用于直线或单一方向的连接，对接扣件适用于拐角连接。
扣件的数量规格取决于脚手架的结构和使用需求。
在选择扣件时，要根据工程要求和脚手架的设计规范进行计算，确保连接牢固可靠。
四、支撑脚规格支撑脚是碗扣脚手架的重要组成部分，用于支撑整个脚手架的重量。
支撑脚的规格通常以直径为单位，常见的规格有48mm、60mm等。
支撑脚的规格选择要考虑脚手架的负荷要求，确保其能够承受重量并保持稳定。
五、横梁规格碗扣脚手架的横梁是连接桥架和支撑脚的关键部件。
横梁的规格通常以直径为单位，常见的规格有48mm、60mm等。
横梁的规格选择要根据桥架长度和支撑脚的规格进行匹配，确保连接稳固。
六、安全性能要求除了常用规格之外，碗扣脚手架还需要符合一定的安全性能要求。
这些要求包括承载能力、抗风能力、水平稳定性等。
在选择脚手架时，施工单位应仔细核对产品的安全性能指标，确保其符合国家规定的标准和要求。
说到盘扣脚手架相信大家都不会感到陌生，因为不管是在演唱会、运动会、展览会等临时用的舞台，还是观礼台、广告架等的搭建都能看到其身影，但说到比较常用的规格型号有哪些，很多人确是知之甚少，下边就一起来了解一下吧。
1、型号
盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010，主要分为A型和B型两类。
A型:就是市场上常说的60系列的，也就是说，立杆直径是60mm，一般采用内连接，也就是连接棒在立杆内部连接，现主要用于重型支撑，如桥梁工程中。
B型:也就是48系列的，立杆直径48mm主要用于房建与装饰装修，一般是外套筒连接，也有采用内连接棒连接的，尤其在舞台架，灯光架等领域。
同时，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。
2、规格
盘扣脚手架主要杆件为:立杆，水平杆，斜杆，可调托构成，而盘扣脚手架
的立杆圆盘之间距离500mm，所以，立杆的规格模数为500mm，具体常用的规格有500mm，1000mm，1500mm，2000mm，2500mm，3000mm，另外还有基座200mm。
以上就是盘扣脚手架常用规格和型号的内容介绍，希望对大家进一步的了解有所帮助，同时，如有不清楚的可咨询郑州市宜工租赁有限公司，该公司是集科研，设计，生产，销售，租赁，维修等综合服务为一体的综合性实力企业，不仅拥有各种规格的圆柱模板，超宽模板，碗扣脚手架、工字钢、园模抱箍、贝雷架、上下丝托、架子管、扣件、大中小型发电机组等施工机械，且品种多样，规格齐全，因此，现深受客户的好评。
ICS团体标准T/CMRA XXXX-XXXX组合式带肋塑料模板应用技术标准Ribbed plastic formwork applied technical standard (征求意见稿）201X-XX-XX发布 201X-XX-XX实施中国基建物资租赁承包协会目次1 总则 (2)2 术语和符号 (3)3 基本规定 (6)4 材料、制作与检验 (7)5 设计荷载及变形值 (10)5.1 荷载标准值 (10)5.2 荷载设计值 (11)5.3 荷载组合 (11)5.4 变形值规定 (11)6 施工 (15)6.1 施工一般规定 (15)6.2 施工设计计算 (15)6.3 施工配板设计 (18)6.4 模板安装 (19)7 验收与拆除 (21)7.1 质量检查与验收 (21)7.2 模板拆除 (22)8 维修、保管与运输 (24)附录A 常用塑料模板体系的组成 (25)附录B 常用塑料模板性能指标 (29)附录C 常用塑料模板规格尺寸表 (30)附录D 常用塑料模板名称及规格表 (32)附录E 常用塑料模板力学性能指标 (33)本规程用词说明 (34)引用标准名录 (35)条文说明 (36)1总则1.0.1 为规范建筑工程组合式带肋塑料模板的应用，保证工程质量，做到安全适用、技术先进、经济合理，制定本标准。
1.0.2 本标准适用于建筑工程中现浇混凝土结构和预制混凝土构件所采用的组合式带肋塑料模板的设计、施工及验收。
1.0.3 组合式带肋塑料模板的工程应用，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。
2术语和符号2.1术语2.1.1 组合式带肋塑料模板 Ribbed plastic formwork根据建筑工程结构的特点，按建筑模数设计，并经专用设备注塑加工而成的、可组合拼装的带肋模板。
2.1.2 平面模板 Panel formwork与背部肋板一同注塑成型的平面模板。
2.1.3 弧形模板 Arc formwork与背部肋板一同注塑成型的带有弧形面的模板。
