机械制造基础作业（Ⅲ）讲评一、 作业完成情况（1）（数量：共有8人未交作业）其中：交通2009级1班3人未交 交通2009级2班4人未交 过控2009级1班交齐 过控2009级2班1人未交（2）质量；绝大多数同学能认真的完成作业；个别同学潦草从事，从完成作业的思路看缺少查阅其他资料的能力和创新思维，在图纸绘制中，表现突出独立处理问题的能力欠缺。

二、 作业题目分析（1） P168-8 钨极氩弧焊与焊条电弧焊相比有哪些特点？应用范围如何？ 答：钨极氩弧焊保护效果优秀，防氢、氧、氮对焊缝引起不利的影响（吸氢；氧化；气孔）；主要用于不锈钢和有色金属的焊接使用。

焊条电弧焊主要用于黑色金属的焊接，主要靠焊条药皮起保护作用，保护效果比氩气保护效果差，但是经济。

（2） P168-9 什么叫焊接性？影响焊接性的因素有哪些？解题思路：P150 除了按标准定义回答，加大对定义中三个方面的理解。

1）施焊条件：环境温度、焊接空间位置、焊接设备条件等。

2）构件规范：结构设计的合理性、入系列问题、可操作性。

3）服役条件：规范的力学计算方法、使用条件等。

（3）P168-10 什么叫碳当量？如何计算？有何用处？解题思路：P151除了按标准定义回答外，分析其不完善性。

答（1）：将各种化学元素对焊接的影响计算为相当于碳对焊接性的影响。

答（2）：1556Cu Ni V Mo Cr Mn C C E ++++++= 答（3）：评价焊接性用，其值划分为3个区段。

该公式是简单的数学处理，工程中的实际影响因素较多（如环境温度）。

（4）P168-11 普通低合金钢和奥氏体钢焊接时的主要问题是什么？答：严格控制含碳量，碳会引起裂纹的产生，最好焊接后缓慢冷却，采用消氢处理。

注意晶间腐蚀问题和热裂纹的问题。

快速不摆动，小的线能量。

最好采用氩保护焊接法。

（5）P169-14 0.5吨液氨钢瓶的简化结构，瓶体材料为16MnR,保护罩材料为Q235-A ，阀体外径为65mm,内孔为42mm,高度为60mm 。

机械设计基础课程形成性考核作业答案及讲评（一）第1章 静力分析基础1． C 、E 、F A 、B 、D 、G2． B F 、G 。

3．讲评：注意受力体的选定和约束反力的性质。

4．解：受力分析如下图列力平衡方程：∑=0Fx又因为 AB=BCααcos cos C A F F =⋅C A F F =∑=0FyF F A =⋅αsin 2 KN F F F B A 40sin 2===∴α讲评：注意两个方向的受力平衡的条件∑=0Fx ；∑=0Fy 的实际应用 。

第2章 常用机构概述1．答：机构自由度大于等于1，当机构的原动件数等于自由度数时，机构具有确定的运动。

2．答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。

以点接触或线接触的运动副称为高副，以面接触的运动副称为低副。

讲评：以接触应力的高低定义。

3．机构的自由度计算（1）n ＝7，P L ＝10，P H ＝0 （2）n ＝5，P L ＝7，P H ＝0H L P P n F --=23 H L P P n F --=23=10273⨯-⨯ =7253⨯-⨯1= 1=C 处为复合铰链（3）n ＝7，P L ＝10，P H ＝0 （4）n ＝7，P L ＝9，P H ＝1H L P P n F --=23 H L P P n F --=23=10273⨯-⨯ =19273-⨯-⨯1= 2=E 、E ’有一处为虚约束F 为局部自由度C 处为复合铰链讲评：注意虚约束、复合铰链和局部自由的的处理，特别是复合铰链。

第3章 平面连杆机构1．C2．a ）双曲柄机构 b ）曲柄摇杆机构 c ）双摇杆机构 d ）双摇杆机构3．解：要得到双曲柄机构，因此AD 杆必须为最短杆；若AB 为最长杆，则AB ≥BC ＝150mm若BC 为最长杆，由杆长条件得：CD AB BC AD l l l l +≤+mm l l l l CD BC AD AB 130=-+≥因此AB l 的最小值为130mm 讲评：注意整转副存在的条件。

《机械制造基础》作业评讲（1)责任教师张莉《机械制造基础》是机械类各专业专科的重要技术基础必选课。

本课程包含金属材料及热处理的基本知识、金属材料的热加工、公差配合与技术测量、形状和位置公差及检测、表面粗糙度及检测、金属切削机床及刀具、机械加工工艺知识等方面的内容,是数控技术专业必须掌握的一门综合性应用技术基础课程。

通过本课程的学习，使学生掌握机械制造的基本知识，为以后其他专业课程的开展打下良好的专业基础。

学习这门课，需要多做练习题。

我会在四次作业评讲中，给大家讲解一下主要的作业题，帮助大家进一步理解各章教学内容。

1、何为钢的热处理?钢的热处理方法有哪些基本类型？涉及的知识点及答题分析:这个题的考核知识点是钢的热处理及类型。

答:钢的热处理,是将钢在固态下进行加热、保温和冷却，改变其内部组织,从而获得所需要性能的一种金属加工工艺。

钢的热处理可分为整体热处理和表面热处理两大类,整体热处理包括退火正火、淬火、回火,表面热处理包括表面淬火、火焰加热表面淬火和化学热处理2、退火和正火的主要区别是什么？生产中如何选择退火和正火？涉及的知识点及答题分析：这个题的考核知识点是退火和正火的原理。

答:正火与退火的主要区别是正火的冷却速度稍快，所得组织比退火细,硬度和强度有所提高,退火与正火主要用于各种铸件、锻件、热轧型材及焊接构件，由于处理时冷却速度较慢,故对钢的强化作用较小,在许多情况下不能满足使用要求。

除少数性能要求不高的零件外,一般不作为获得最终使用性能的热处理,而主要用于改善其工艺性能，故称为预备热处理。

对于力学性能要求不高的零件,正火可作为最终热处理,低碳钢退火后硬度偏低，切削加工后表面粗糙度高。

正火后可获得合适的硬度,改善切削性能,过共析钢球化退火前进行一次正火，可消除网状二次渗碳体,以保证球化退火时渗碳体全部球粒化。

３、一批4５钢(含碳量0．45％)试样（尺寸１5 mm×10 mm)，因其组织晶粒大小不均匀，需采用退火处理。

《机械制造基础》作业评讲(doc 11页)《机械制造基础》作业评讲(1)责任教师张莉《机械制造基础》是机械类各专业专科的重要技术基础必选课。

本课程包含金属材料及热处理的基本知识、金属材料的热加工、公差配合与技术测量、形状和位置公差及检测、表面粗糙度及检测、金属切削机床及刀具、机械加工工艺知识等方面的内容，是数控技术专业必须掌握的一门综合性应用技术基础课程。

通过本课程的学习，使学生掌握机械制造的基本知识，为以后其他专业课程的开展打下良好度稍快，所得组织比退火细，硬度和强度有所提高，退火与正火主要用于各种铸件、锻件、热轧型材及焊接构件，由于处理时冷却速度较慢，故对钢的强化作用较小，在许多情况下不能满足使用要求。

除少数性能要求不高的零件外，一般不作为获得最终使用性能的热处理，而主要用于改善其工艺性能，故称为预备热处理。

对于力学性能要求不高的零件，正火可作为最终热处理，低碳钢退火后硬度偏低，切削加工后表面粗糙度高。

正火后可获得合适的硬度，改善切削性能，过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。

3、一批45钢(含碳量0.45％)试样(尺寸15 mm×10 mm)，因其组织晶粒大小不均匀，需采用退火处理。

应采用以下哪种退火工艺?（1）缓慢加热至700℃，保温足够时问，随炉冷却至室温；（2）缓慢加热至840℃，保温足够时间，随炉冷却至室温；（3）缓慢加热至1l00℃，保温足够时间，随炉冷却至室温。

涉及的知识点及答题分析：这个题的考核知识点是退火的原理和分类。

答：采用（2）种，即完全退火，：“完全”是退火件加热获得完全的奥氏体组织，也就是钢的组织全部进行了重结晶，所以，原来的晶粒组大，组织不匀，有内应力，塑性、韧性差，易裂，变形可以解决，但必须控制退火加热温度，否则晶粒仍粗大。

4、现有40Cr钢制造的机床主轴，心部要求良好的强韧性（200～300HBS），轴颈处要求硬而耐磨（54～58HRC），试问：（1）应进行哪种预处理和最终热处理？（2）热处理后获得什么组织？（3）热处理工序在加工工艺路线中位置如何安排？涉及的知识点及答题分析：这个题的考核知识点是热处理的应用。

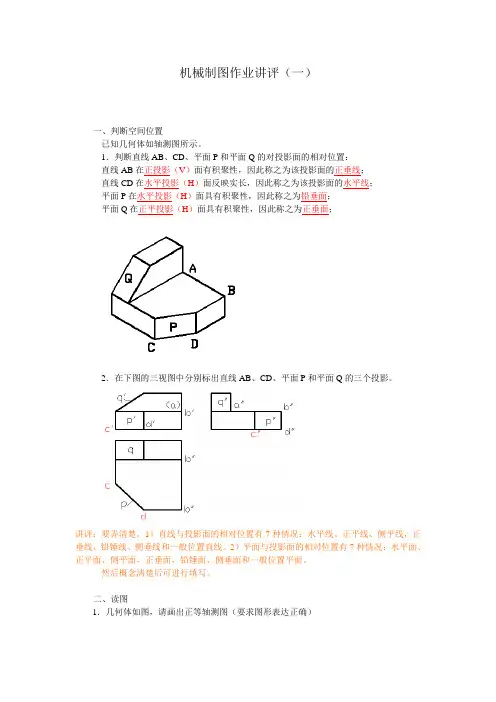

机械制图作业讲评（一）一、判断空间位置已知几何体如轴测图所示。

1．判断直线AB、CD、平面P和平面Q的对投影面的相对位置：直线AB在正投影（V）面有积聚性，因此称之为该投影面的正垂线；直线CD在水平投影（H）面反映实长，因此称之为该投影面的水平线；平面P在水平投影（H）面具有积聚性，因此称之为铅垂面；平面Q在正平投影（H）面具有积聚性，因此称之为正垂面；2．在下图的三视图中分别标出直线AB、CD、平面P和平面Q的三个投影。

讲评：要弄清楚，1）直线与投影面的相对位置有7种情况：水平线、正平线、侧平线，正垂线，铅锤线、侧垂线和一般位置直线。

2）平面与投影面的相对位置有7种情况：水平面、正平面、侧平面，正垂面，铅锤面、侧垂面和一般位置平面。

然后概念清楚后可进行填写。

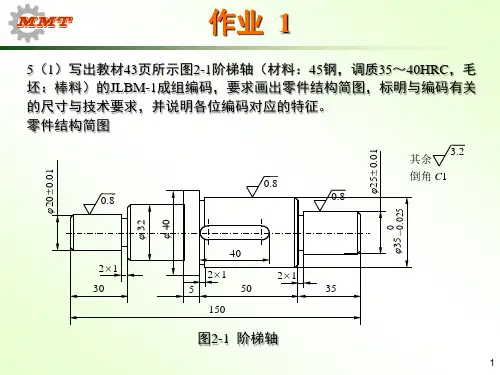

二、读图1．几何体如图，请画出正等轴测图（要求图形表达正确）讲评：正等轴测图作图要求：1）要画出轴测轴；2）轴间角均为120度；3）按轴向伸缩系数均为1，进行绘制；4）沿轴测轴方向1：1量取尺寸；2．下图为轴零件示意图，读图并完成以下问题：（1）试在图右下方画零件的出C向视图（尺寸从图中量取，不注尺寸，不画虚线）（2）读图并填空：a. 该零件最低表面粗糙度表面的Ra值为12.5；要求最光的表面其Ra值为1.6。

b. Φ28js6轴段的公差尺寸为28，下偏差为-0.007，上偏差为+0.007。

三、绘图基本训练1．二求三根据主视图和俯视图，求画左视图。

..讲评：掌握“三等”规律：长对正，高平齐，宽相等。

想空间。

2．下图为一个简化零件的视图，请完成该零件的主视图，并取全剖视。

讲评：1）全剖视的条件是什么？不对称。

2）半剖视的条件是什么？对称或基本对称。

3）剖面线的方向一致，间距基本一直，方向45度，细直线；。
