洗涤塔设计明细一、设计说明1、技术依据: 《通风经验设计》、《三废处理工程技术手册》、《风机手册》等。
2、风量依据: 拫据业主提供风量。
3、设备选择依据: 以废气性质为前提, 根据设计计算所得结果选择各种合理有效的处理设备。
二、基本公式1) 、洗涤塔选择:风量、风速、及管经计算公式Q = 60Aν式中:Q 风量(CMM);A 气体通过某一平面面积(m2);ν流速(m/s);根据业主设计规范要求，塔内流速：≦2m/s，结合我司多年洗涤塔设计经验，塔内速度取，ν≦1.6m/s填充层设计高度: 1.5m则填充层停留时间＞1=0.9S.51.6洗涤塔直径＞2*60* 13333.1416* 1.6＝4.2m其中Q=80000CMH=1333CMMν=1.6m/s2) 、泵浦选择○1 流量设定2/hr润湿因子＞0.1m则: 泵浦流量( 填充物比表面积* 填充段截面积)＞0.1m2/hrξ＞0.1* 100 * 3.1416 *（604.22)2 * 1000＞2307 L/min○2 扬程设定:直管长度: 0.8+4.1+4=8.9m等效长度: 90 0 弯头 3 个 2.1 * 3 = 6.3球阀 2 个0.39 * 2 = 0.8逆止阀 1 个8.5 * 1 = 8.51总长:8.9+ 6.3 + 0.8 + 8.5 =24.5m ，取24m扬程损失: 24 * 0.1 = 2.4m喷头采用所需压力为0.6bar, 为6m水柱压力。
所需扬程为: 4.1 +2.4 + 6=12.5m查性能曲线: 益威科泵浦KD-100VK-155VF，当扬程为12m时, 流量为1200L/min, 两台15HP则满足要求。
选用泵浦:2 台15HP 浦, 总流量为2400L/min 最高扬程: 12m2。
洗涤塔计算公式范文洗涤塔是一种用于处理污水或其他液体的装置，通过物理和化学的方法去除其中的污染物。
下面是洗涤塔计算公式的一些常见应用。
1.顶部气流速度计算洗涤塔中的气流速度对于塔内污染物的分离效果有重大影响。
常见的气流速度计算公式如下：UU=${(U∗3600)}÷(U∗U)$其中，UU是塔顶部气流速度（m/s），U是气体的体积流率（m3/s），U是塔顶面积（m2），U是塔顶布置的喷嘴数量。
2.塔高计算为了确保塔内气体和液体有足够的接触时间，洗涤塔需要足够的高度。
常见的塔高计算公式如下：U = ln [(U0 −UU) ÷ (U0 −UU)] ÷ U其中，U是洗涤塔的高度（m），U0是进塔气体中污染物的浓度（kg/m3），UU是塔出口气体中污染物的浓度（kg/m3），UU是塔内气体达到平衡时的污染物浓度（kg/m3），U是传质系数。
3.横截面积计算洗涤塔的横截面积对于塔内液体的停留时间和接触面积有重要影响。
常见的横截面积计算公式如下：U=(U∗3600)÷(UU∗U)其中，U是洗涤塔的横截面积（m2），U是液体的流量（m3/s），UU是液体在塔内的上升速度（m/s），U是液体在塔内的停留时间（s）。
4.压降计算洗涤塔中的气体和液体通过填料或板式装置时，会产生一定的阻力使流体发生压降。
常见的压降计算公式如下：U=(ΔU1+ΔU2+ΔU3)+U∗U其中，U是洗涤塔的总压降（Pa），ΔU1是洗涤塔进气段的压降（Pa），ΔU2是洗涤塔塔板或填料段的平均压降（Pa），ΔU3是洗涤塔下部液体池的压降（Pa），U是洗涤塔的高度（m），U是摩阻系数。
以上是洗涤塔计算公式的一些常见应用，根据具体的设计要求和实际情况，可能会有其他公式的应用。
在进行计算时，需要结合具体的工艺参数和设备参数进行综合考虑，确保洗涤塔能够达到设计要求并有效处理污水。
洗涤塔设计计算书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]鹿岛建设SCRUBBER（For NO X）设计计算书设计依据：1、源排气量：150m3/min2、源废气最高温度：130℃3、平均浓度：100mg/m3（根据生产设备数据推测）4、源排放总量：hr （根据推测平时浓度计算）5、国家标准：①排放浓度≤240mg/ m3②排放速率≤ hr @15m设计计算：1、去除率第一段SCRUBBER去除率：50%第二段SCRUBBER去除率：30%总去除率：65%2、风量风量=150m3/min （1套Scrubber）3、空塔流速：1m/s4、塔截面：×5、填料长度：+（第一段＋第二段）6、作用时间：+=（第一段＋第二段）7、液气比L/G=:18、水泵参数：50m3/ hr×18m Aq×２9、加药系统参数计算：①投药量计算：M（HNO3）=63g/molM（NaOH）=40g/mol: kg/hr/2/63g/mol =hrHNO3NaOH: mol/hr×40g/mol≈hr折合10%浓度的NaOH： kg/hr÷10%＝ kg/hr②加药泵参数选择：hr, @③药槽(第一段和第二段合用)10、排放数据估算：①排放速率 hr×35%≈0. 315kg/hr （< hr @15m），合格。
②排放浓度 hr÷60min/hr÷150 m3/ min≈35mg/ m3（≤240mg/ m3），合格。
11、排气温度的控制空气比热容以1kJ/kg.℃计进气温度：130℃；冷却器出口温度：60℃，温差=70℃；冷却器需要移去的热量=150(kg/min) ×60(min/hr)×1(kJ/kg.℃)/(kJ/kCal)×70℃=150718 kcal/hr=175kw；水的比热容=kg.℃，假设水在冷却气体过程中的温升为8℃，则移去上述热量所需要的循环水量=150718 (kcal/hr)/8(℃)/ kg.℃/1000(kg/m3)＝hr。
洗涤塔设计计算书本洗涤塔用于洗涤含有HBr的气体，设计废气工况下的流量为158700 m3/hr（要比实际值高出1.1-1.2），设计压力为0.038kg/cm2G，设计温度为60℃，设计压损490Pa，洗涤塔材质为：FRP玻璃钢。
填料类型为：聚丙烯 T2K型填料；填料尺寸＝51*19*3花环mm。

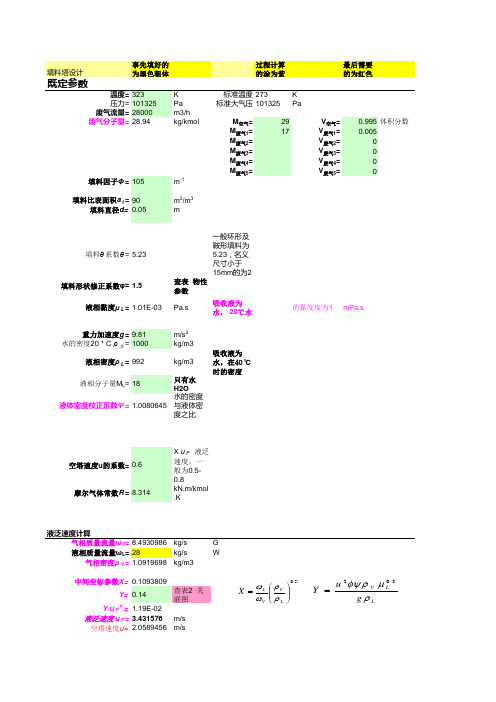

一、设计基础空气的标准状况下的密度＝1.29g/l废气工况下的密度＝1.01g/l废气工况下的体积流量＝158700 M3/H入口废气温度＝50℃入口废气中HBr的体积浓度＝88ppmv要求出口HBr去除率达99％故出口HBr浓度＝0.88ppmv相对湿度（RH%）＝99％使用以上类型的填料所需要的标准洗涤液流速为：12.23T/H-m2二、SCRUBBER尺寸以最大空塔速度2.54m/s为基础进行设计。
洗涤塔填充床通过气体之截面积＝158700 /（2.54*3600）＝17.35 m2 Scrubber内径＝4.701 mScrubber直径选择＝4.72 m故Scrubber的有效截面积＝17.5 m2三、气体流速入口废气的质量流速＝158700*1.01/17.5＝9159 kg/H-m2四、液体流速使用以上类型的填料所需要的标准洗涤液流速为：12.23T/H-m2 Scrubber面积＝17.5 m2需要的洗涤液用量＝12.23*17.5＝214 T/H = 3567 L/MIN五、塔填料高度最小填料高度Z=HOG*NOGNOG:欲达到设计之去除率所需之质量交换次数。
HOG:每发生一次质量交换所需之填充料填充高度。
对于完全溶解的气体，NOG=ln（Y1/Y2）Y1—为入口废气中HBr浓度Y2－为出口气体中HBr浓度故，NOG=ln（88/0.88）＝4.605次HOG＝1.1 feet（根据图表）所以，Z＝1.1*4.605＝5.06feet取整选择Z=6FEET ＝1.8m六、洗涤塔压损由G、L的值，结合填料特性，通过图表查得；使用T2K型填料时的压损为：0.2inWC/ft of packing填料除沫层1R型的压损为：0.22inWC/ft of packing填料床的压降＝0.2*6＝1.2inWC故总的压降＝1.2+0.22＝1.42inWC＝363Pa七、化学品消耗HBr + NaOH ＝ NaBr + H2OHBr按照88ppmv的量约为47kg/hr，核算得出NaOH用量为38.21 L/H (32%浓度)。
洗涤塔设计明细一、 设计说明1、 技术依据:《通风经验设计》、《三废处理工程技术手册》、《风机手册》等。
2、 风量依据:拫据业主提供风量。
3、 设备选择依据:以废气性质为前提,根据设计计算所得结果选择各种合理有效的处理设备。
二、 基本公式1)、洗涤塔选择:风量、风速、及管经计算公式Q = 60A ν式中:Q 风量(CMM);A 气体通过某一平面面积(m 2);ν 流速(m/s);根据业主设计规范要求，塔内流速：≦2m/s ，结合我司多年洗涤塔设计经验， 塔内速度取，ν ≦1.6m/s填充层设计高度: 1.5m 则填充层停留时间＞6.15.1=0.9S洗涤塔直径＞2*6.1*1416.3*601333＝4.2m 其中Q=80000CMH=1333CMMν =1.6m/s2)、泵浦选择○1流量设定润湿因子＞0.1m 2/hr则:泵浦流量(填充物比表面积*填充段截面积)＞0.1m 2/hrξ＞601000*)22.4*1416.3*100*1.02⎭⎬⎫⎩⎨⎧（＞2307 L/min ○2扬程设定:直管长度: 0.8+4.1+4=8.9m等效长度: 900弯头 3个 2.1 * 3 = 6.3球阀 2个 0.39 * 2 = 0.8逆止阀 1个 8.5 * 1 = 8.5总长:8.9+ 6.3 + 0.8 + 8.5 =24.5m，取24m扬程损失: 24 * 0.1 = 2.4m喷头采用所需压力为0.6bar, 为6m水柱压力。
所需扬程为: 4.1 +2.4 + 6=12.5m查性能曲线: 益威科泵浦KD-100VK-155VF，当扬程为12m时,流量为1200L/min,两台15HP则满足要求。
选用泵浦:2台15HP浦, 总流量为2400L/min 最高扬程: 12m。
鹿岛建设SCRUBBER（For NO X）设计计算书设计依据：
1、源排气量：150m3/min
2、源废气最高温度：130℃
3、平均浓度：100mg/m3（根据生产设备数据推测）
4、源排放总量：hr （根据推测平时浓度计算）
5、国家标准：
①排放浓度≤240mg/ m3
②排放速率≤hr @15m
设计计算：
1、去除率
第一段SCRUBBER去除率：50%
第二段SCRUBBER去除率：30%
总去除率：65%
2、风量
风量=150m3/min （1套Scrubber）
3、空塔流速：1m/s
4、塔截面：×
5、填料长度：+（第一段＋第二段）
6、作用时间：+=（第一段＋第二段）
7、液气比L/G=:1
8、水泵参数：50m3/ hr×18m Aq×２
9、加药系统参数计算：
①投药量计算：
M（HNO3）=63g/mol
M（NaOH）=40g/mol
HNO3: kg/hr/2/63g/mol =hr
NaOH: mol/hr×40g/mol≈hr
折合10%浓度的NaOH：kg/hr÷10%＝kg/hr
②加药泵参数选择：hr, @
③药槽(第一段和第二段合用)
10、排放数据估算：
①排放速率hr×35%≈0. 315kg/hr （< hr @15m），合格。
②排放浓度hr÷60min/hr÷150 m3/ min≈35mg/ m3
（≤240mg/ m3），合格。
11、排气温度的控制
空气比热容以1kJ/kg.℃计
进气温度：130℃；冷却器出口温度：60℃，温差=70℃；
冷却器需要移去的热量=150(kg/min) ×60(min/hr)×1(kJ/kg.℃)/(kJ/kCal)×70℃=150718 kcal/hr=175kw；
水的比热容=kg.℃，假设水在冷却气体过程中的温升为8℃，则移去上述热量所需要的循环水量=150718 (kcal/hr)/8(℃)/ kg.℃/1000(kg/m3)＝hr。
本系统配置1台30m3/ hr 的冷却塔，是留有余量的。
苏州乔尼设备工程有限公司
2006-02-16。
