立式磨粉机结构分析立式磨粉机是在广泛采用国内外先进技术的基础上，结合多年的各种磨机生立式磨粉机产经验，设计开发的先进粉磨设备。
是一种集破碎、干燥、粉磨、分级输送于一体的磨粉行业理想设备。
可广泛应用于水泥、电力、冶金、化工、非金属矿等行业。
用于将块状、颗粒状及粉状原料磨成所要求的粉状物料。
立式磨粉机主要由选粉机、磨辊装置、磨盘装置、加压装置、减速机、电动机、壳体等部分组成。
分离器是一种高效、节能的选粉装置。
磨辊是用来对物料进行碾压粉碎的部件。
磨盘固定在减速机的输出轴上，是磨辊碾压物料的地方。
加压装置是为磨辊提供碾压力的部件，向磨辊提供足够的压力以粉碎物料。
立磨粉机中这些不同的零件，在生产中发挥了不同的作用下面我们来对这些不同的零件进行详细的分析：1、磨盘：包括导向环、风环、挡料圈、衬板、盘体、刮料板和提升装置等。
2、磨辊：辊套为易磨损件，要求有足够的韧性和良好的耐磨性能,这样才能保证立式磨粉机具有较好的使用寿命。
3、选粉机，可分为静态、动态和高效组合式选粉机三大类：a.静态选粉机工作原理类似于旋风筒，结构简单，无可动部件，不易出故障。
但调整不灵活，分离效率不高。
b.动态选粉机这是一个高速旋转的笼子，含尘气体穿过笼子时，细颗粒由空气摩擦带入，粗颗粒直接被叶片碰撞拦下，立式磨粉机转子的速度可以根据要求来调节，转速高时，出料细度就越细，与离心式选粉机的分级原理是一样的。
它有较高的分级精度，细度控制也很方便。
c.高效组合式选粉机将动态选粉机（旋转笼子）和静态选粉机（导风叶）结合在一起，即圆柱形的笼子作为转子，在它的四周均布了导风叶片，使气流上下均匀地进入选粉机区，粗细粉分离清晰，选粉效率高。
不过这种选粉机的阻力较大，因此叶片的磨损也大,在立式磨粉机工作的时候,需要定期的进行更换。
4、加压装置：液压装置，储能器。
5、监视装置：摇臂监视、振动监视。
6、传动装置：电动机、减速器。
7、喷水系统：降低温度、稳定料层。
磨粉机械的结构与工作过程简介磨粉机械是广泛应用于工业生产中的一种重要设备，其主要功能是将物料进行粉碎与细化，以便进一步利用和处理。
在各个行业中，磨粉机械的应用范围非常广泛，包括化工、建材、冶金、矿山等领域。
本文将对磨粉机械的结构和工作过程进行简要介绍。
一、磨粉机械的结构1. 进料装置：磨粉机械的进料装置通常由进料斗和进料管道组成。
物料通过进料管道进入磨粉机械，在进入机器后经过粉碎和细化处理。
2. 研磨装置：研磨装置是磨粉机械的核心部件，其主要由磨盘、磨辊、磨球等组成。
研磨装置能够将物料进行高速的碰撞、压碎和摩擦，使物料颗粒得到细化。
3. 分级装置：分级装置通常由风选器或振动筛组成，其作用是将粉末按照所需粒度进行分级，分离出需要的细粉末。
4. 输送装置：输送装置由输送管道和风机组成，其作用是将粉末输送到其他设备或储存容器中。
5. 电控系统：电控系统是磨粉机械的控制中枢，通过电控系统可以实现对机械的启动、停止、工作速度的调节等功能。
二、磨粉机械的工作过程1. 进料与研磨：物料经过进料装置进入机器后，被研磨装置高速旋转的磨盘、磨辊或磨球碾压和摩擦，使物料碎裂。
2. 粉末分级：经过研磨后的物料粉末由分级装置进一步处理，可以根据需求进行一次或多次分级。
分级装置通过筛网或风力的作用使粉末按照粒度大小进行分级，分离出不同细度的粉末。
3. 粉末输送：分级后的粉末通过输送装置输送到所需的位置，可以是其他设备，也可以是储存容器。
输送装置通常利用风力或物料本身的重力来实现。
4. 电控系统控制：磨粉机械的工作过程中，电控系统起到关键的作用，通过控制系统的启动和停止，可以在需要时自动调节研磨装置的工作速度和分级装置的筛网大小，以实现粉末的粒度要求。
三、磨粉机械的应用与优势磨粉机械作为一种重要设备，广泛应用于许多行业中，包括化工、建材、冶金、矿山等领域。
它的应用主要分为以下几个方面：1. 化工行业：磨粉机械可用于化工原料的粉碎细化，如颜料、涂料、塑料等。
立磨是一种常见的研磨设备，广泛应用于矿山、化工、建材等行业的磨矿研磨过程中。
本文将介绍立磨的结构及其工作原理。
一、立磨的结构立磨主要由进料系统、主机、风力系统、分类设备和电气控制系统等组成。
1. 进料系统：进料系统主要由螺旋输送机、电磁振动给料机和鼓式给料机等组成。
螺旋输送机将物料从储存仓库输送至立磨的进料口，电磁振动给料机通过振动给料将物料均匀地送入立磨中，鼓式给料机则通过回转鼓将物料均匀地投入到立磨中。
2. 主机：主机是立磨的关键部分，它主要由转子、砂轮和磨盘等组成。
转子是立磨的核心部件，它通过高速旋转产生离心力，将物料投射到砂轮和磨盘之间磨磨碎。
砂轮、磨盘和转子之间形成一个狭小的磨磨隙，物料在这个磨磨隙中不断碰撞、摩擦和磨磨，从而实现研磨的目的。
3. 风力系统：风力系统主要由风机、风道和排风器等组成。
风机产生的风力将磨磨后的物料和空气混合物从立磨中抽出，并通过风道输送至分类设备。
4. 分类设备：分类设备主要由旋风分离器和袋式除尘器等组成。
旋风分离器通过离心力将物料和空气混合物进行分离，将较细的物料送回立磨进行再磨，将较粗的物料送至袋式除尘器进行除尘处理。
5. 电气控制系统：电气控制系统主要由电机、控制柜和控制按钮等组成。
电机驱动主机和风机的运行，控制柜用于控制整个立磨系统的运行，控制按钮用于调整立磨的运行参数。
二、立磨的工作原理立磨的工作原理主要分为物料破碎和物料细化两个过程。
1. 物料破碎：当转子高速旋转时，离心力将物料投射到砂轮和磨盘之间的磨磨隙中。
物料在磨磨隙中受到离心力和相互之间的碰撞、摩擦和磨磨作用，从而被研磨成较小的颗粒状物料。
同时，风力系统产生的气流将研磨后的物料和空气混合物从磨磨隙中抽出，进入到风力系统进行下一步的处理。
2. 物料细化：磨磨过程中，较细的物料会随着气流进入到旋风分离器中，通过旋风分离器的离心力作用，将较细的物料分离出来，送回立磨进行再磨。
而较粗的物料则会进一步进入到袋式除尘器，通过袋式除尘器的过滤作用，将空气中的粉尘物料进行除尘处理，从而实现物料细化的目的。
立磨结构及工作原理立磨结构及工作原理1. 什么是立磨？立磨是一种常见的研磨设备，广泛应用于石材、建材、化工、冶金等行业中。
它通过利用转子的高速旋转和固定在壳体内的磨盘之间的摩擦力，将物料研磨成所需的细粉。
2. 立磨的结构立磨一般由以下几个部分组成：•转子：位于立磨上部，通过电机带动高速旋转。
转子上通常有多个磨盘。
•磨盘：位于立磨中部，与转子的磨盘相对应，固定在立磨壳体内。
磨盘上通常有多个研磨孔。
•立磨壳体：包围磨盘和转子的部分，用于固定和支撑转子和磨盘，同时起到物料进出的作用。
•进料装置：通常位于立磨的顶部，用于将物料输送到立磨内部。
•排料装置：通常位于立磨的底部，用于将研磨后的细粉排出。
3. 立磨的工作原理立磨的工作原理可以简单归纳为以下几个步骤：1.物料进料：物料通过进料装置进入立磨内部，位于转子和磨盘之间。
2.研磨：转子的高速旋转使得磨盘上的研磨孔不断与物料接触，造成剧烈的摩擦和撞击。
物料在磨盘之间被不断研磨、破碎、混合，逐渐达到所需的细度。
3.分级：研磨后的物料带有空气经过分级器，通过引导板等装置进行粉体的分级，将细粉和粗粉分开。
4.排料：细粉经过分级后通过排料装置排出，粗粉则返回到研磨区进行再次研磨，直到达到所需细度。
5.循环研磨：在立磨的工作过程中，物料通过进料装置不断补给进来，同时细粉和粗粉的循环研磨，使得立磨能够持续、高效地进行研磨作业。
结论立磨通过转子的高速旋转和磨盘之间的摩擦力，将物料研磨成所需的细粉。
它的结构包括转子、磨盘、立磨壳体、进料装置和排料装置。
立磨的工作原理是物料经过进料装置进入立磨内部，在转子和磨盘的作用下进行研磨、分级和排料。
通过循环研磨可以实现持续高效的研磨作业。
立磨在多个行业中都有广泛的应用，是一种重要的研磨设备。
4. 立磨的优点立磨作为一种常用的研磨设备，具有以下几个优点：•高效性：立磨通过转子的高速旋转和磨盘之间的摩擦力，可以快速将物料研磨成所需的细粉，提高研磨效率。
第七节立磨(图立磨生料粉磨工艺)一、立磨的工作原理及立磨的类型1.立式磨的工作原理主要工作部分为磨盘及磨辊。
电动机通过减速器带动磨盘转动，磨辊在磨盘上绕自身轴心滚动。
物料通过锁风喂料装置经下料溜管落到磨盘中央，由于离心力的作用形成环形料床，并被钳入磨辊与磨盘之间，受到挤压作用而被粉碎，并由于相对滑动产生剪切力，使物料被磨细。
立磨上部带有选粉设备，从下部侧面通入热空气，对物料进行烘干。
在磨盘的惯性离心力作用下,被粉磨的物料从磨盘边缘溢出,被高速气流扬起到分离器进行分级,粗粉返回磨盘再次受到粉磨（称为内循环）,细粉则被气流带到磨外。
没有被热空气带起的粗颗粒物料，溢出磨盘后被斗式提升机重新喂入选粉机，再次挤压粉磨（称为外循环）。
理解挤压粉磨、悬浮烘干，选粉分级三位一体的工作过程。
2.立磨的分类按磨辊、磨盘的几何形状分为：(1)莱歇磨(锥辊--平盘式)(2) MPS磨(鼓辊--碗式)(3)雷蒙磨(锥辊--碗式)(4)伯力鸠斯磨(双鼓辊--碗式)(5)彼得斯磨，又称E型磨(球--环式)(6)ATOX磨(圆柱辊--平盘式)二、立磨的构造1.磨盘：包括导向环、风环、挡料圈、衬板、盘体、刮料板和提升装置等。
2.磨辊：辊套为易磨损件，要求有足够的韧性和良好的耐磨性能。
3.选粉机，可分为静态、动态和高效组合式选粉机三大类。
a.静态选粉机工作原理类似于旋风筒，结构简单，无可动部件，不易出故障。
但调整不灵活，分离效率不高。
b.动态选粉机这是一个高速旋转的笼子，含尘气体穿过笼子时，细颗粒由空气摩擦带入，粗颗粒直接被叶片碰撞拦下，转子的速度可以根据要求来调节，转速高时，出料细度就越细，与离心式选粉机的分级原理是一样的。
它有较高的分级精度，细度控制也很方便。
c.高效组合式选粉机将动态选粉机（旋转笼子）和静态选粉机（导风叶）结合在一起，即圆柱形的笼子作为转子，在它的四周均布了导风叶片，使气流上下均匀地进入选粉机区，粗细粉分离清晰，选粉效率高。
传统的继承与现代科技丹麦史密斯ATOX50立磨介绍关键词：史密斯立磨，立磨磨辊磨损，立磨轮毂磨损，立磨衬板裂纹一、立磨结构传统的继承与现代科技二、磨辊构造1－固定卡铁（A）；2－双头螺杆；3－弧形衬板；4－固定卡铁（B）；5－轮毂；6－外圈定位环；7－内圈定位环；8－转轴；9－帐套；10－空气密封圈；11－轴承；12－锁紧螺栓；13－圆柱滚子轴承；14－螺钉；15－中心架法兰；16－螺栓；三、磨辊磨损和衬板（辊套）、夹板裂纹分析1、运行环境磨辊是一个圆柱体，直径（带衬板）3000mm，在磨盘带动下旋转，转动时磨辊上各点线速度相同。
因此，在磨盘和磨辊的接触线上，磨盘与磨辊之间在O点是纯滚动，而内外都有速度差，存在相对滑动。
在内侧，磨盘线速度小于磨辊线速度，磨盘对磨辊的静摩擦力和磨盘转向相反；在外侧，磨盘线速度大于磨辊线速度，磨盘对磨辊的静摩擦力和磨盘转向相同。
这两个力方向相反，使磨辊衬板对角受力增大。
加之磨辊衬板两侧有夹板压紧，内外侧处理静摩擦力外还有螺栓的预紧力。
因此磨辊衬板两端受力较大，衬板定位销易出现磨损或断裂，导致衬板在磨盘静摩擦力作用下与轮毂产生相对运动，致使轮毂表面磨损，尤其两侧边缘部位磨损较大，衬板和轮毂接触不实，受力不平衡导致衬板裂纹。
2、制造工艺衬板受铸造工艺和加工工艺限制，衬板成品很难达到与轮毂理论配合精度，造成配合面存在一定的间隙。
虽然依据衬板按照要求，衬板与轮毂之间允许存在0.1mm的间隙，但因环境影响，热风携带颗粒物料不断冲刷衬板与磨辊的配合面，间隙进一步增大，轮毂磨损的同时导致衬板、夹板出现裂纹。
传统的继承与现代科技3、检修环境正常运行情况下，衬板使用6-8个月正常掉面，掉面过程中受检修环境影响（粉尘浓度大），配合面因粉尘附着，也会产生间隙并导致轮毂冲刷磨损。
综上原因，根据统计水泥原料立磨通常情况下一般使用4年后，轮毂磨损，衬板、夹板裂纹现象会比较明显。
四、磨辊轮毂磨损后的危害1、导致衬板两侧压板变形，无法达到紧固要求或丧失紧固能力，严重者衬板脱落，造成磨盘损坏，甚至造成立磨底部减速机损坏。

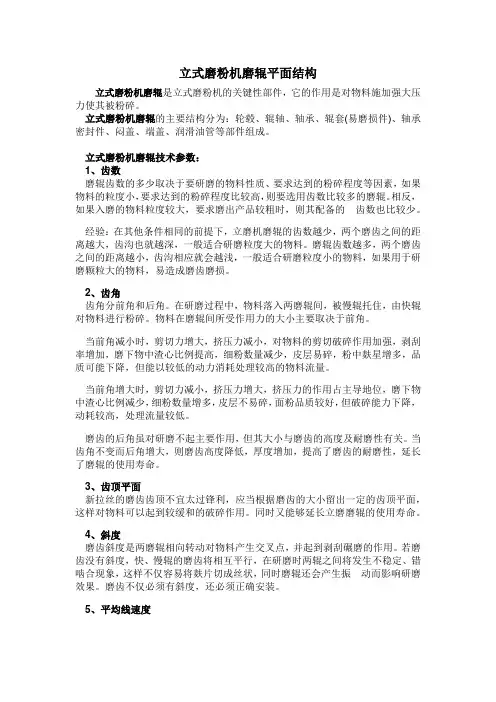

立式磨粉机磨辊平面结构立式磨粉机磨辊是立式磨粉机的关键性部件，它的作用是对物料施加强大压力使其被粉碎。
立式磨粉机磨辊的主要结构分为：轮毂、辊轴、轴承、辊套(易磨损件)、轴承密封件、闷盖、端盖、润滑油管等部件组成。
立式磨粉机磨辊技术参数：1、齿数磨辊齿数的多少取决于要研磨的物料性质、要求达到的粉碎程度等因素，如果物料的粒度小，要求达到的粉碎程度比较高，则要选用齿数比较多的磨辊。
相反，如果入磨的物料粒度较大，要求磨出产品较粗时，则其配备的齿数也比较少。
经验：在其他条件相同的前提下，立磨机磨辊的齿数越少，两个磨齿之间的距离越大，齿沟也就越深，一般适合研磨粒度大的物料。
磨辊齿数越多，两个磨齿之间的距离越小，齿沟相应就会越浅，一般适合研磨粒度小的物料，如果用于研磨颗粒大的物料，易造成磨齿磨损。
2、齿角齿角分前角和后角。
在研磨过程中，物料落入两磨辊间，被慢辊托住，由快辊对物料进行粉碎。
物料在磨辊间所受作用力的大小主要取决于前角。
当前角减小时，剪切力增大，挤压力减小，对物料的剪切破碎作用加强，剥刮率增加，磨下物中渣心比例提高，细粉数量减少，皮层易碎，粉中麸星增多，品质可能下降，但能以较低的动力消耗处理较高的物料流量。
当前角增大时，剪切力减小，挤压力增大，挤压力的作用占主导地位，磨下物中渣心比例减少，细粉数量增多，皮层不易碎，面粉品质较好，但破碎能力下降，动耗较高，处理流量较低。
磨齿的后角虽对研磨不起主要作用，但其大小与磨齿的高度及耐磨性有关。
当齿角不变而后角增大，则磨齿高度降低，厚度增加，提高了磨齿的耐磨性，延长了磨辊的使用寿命。
3、齿顶平面新拉丝的磨齿齿顶不宜太过锋利，应当根据磨齿的大小留出一定的齿顶平面，这样对物料可以起到较缓和的破碎作用。
同时又能够延长立磨磨辊的使用寿命。
4、斜度磨齿斜度是两磨辊相向转动对物料产生交叉点，并起到剥刮碾磨的作用。
若磨齿没有斜度，快、慢辊的磨齿将相互平行，在研磨时两辊之间将发生不稳定、错啮合现象，这样不仅容易将麸片切成丝状，同时磨辊还会产生振动而影响研磨效果。
立磨选粉机工作原理及构造立磨选粉机是一种常用于磨粉加工的设备，其工作原理和构造对于了解立磨选粉机的工作过程至关重要。
本文将从工作原理和构造两个方面来介绍立磨选粉机。
一、工作原理立磨选粉机主要由磨盘、选粉器、风机、输送装置和控制系统等组成。
其工作原理可以简单概括为：通过电机带动磨盘高速旋转，磨盘上的磨料与被磨物料进行碰撞、摩擦和剪切作用，使物料得到细化和粉碎；然后经过选粉器的分级作用，将不同粒度的物料分离出来；最后利用风机将粉末送往目标位置。
具体来说，立磨选粉机的工作流程如下：1. 进料：物料通过进料装置进入磨盘，与磨盘上的磨料一起进行磨碎。
2. 碰撞和摩擦：物料在高速旋转的磨盘上受到离心力的作用，与磨料进行碰撞、摩擦和剪切作用，从而使物料逐渐细化和粉碎。
3. 分级：经过磨破后的物料被送入选粉器，选粉器通过调整气流速度和分级筛网的大小，将不同粒度的物料分离出来。
较粗的物料继续回到磨盘进行再次磨碎，直到满足要求为止。
4. 输送：经过分级后的粉末被风机吸入，通过输送装置将粉末送往目标位置，如储存仓或生产线。
5. 控制：整个工作过程由控制系统控制和监控，包括电机的启停、磨盘的转速调节、选粉器的气流速度调整等。
二、构造立磨选粉机的构造主要包括以下几个部分：1. 磨盘：磨盘是立磨选粉机的核心部件，通常由高硬度的材料制成，如合金钢。
磨盘内表面铺设有磨料，通过电机带动磨盘旋转，与物料进行磨碎作用。
2. 选粉器：选粉器位于磨盘下方，负责对磨碎后的物料进行分级。
选粉器内部设有气流调节装置和分级筛网，通过调整气流速度和分级筛网的大小，将物料分离成不同粒度的粉末。
3. 风机：风机是立磨选粉机的动力装置，通过产生气流将粉末从选粉器中输送到目标位置。
风机的风量和风压需要根据具体工艺要求进行调整。
4. 输送装置：输送装置负责将粉末从选粉器中输送到目标位置，常见的方式有螺旋输送机、气力输送管道等。
5. 控制系统：控制系统对立磨选粉机的工作进行控制和监控。
POLYSIUS立磨1、工作原理及类型立磨有许多不同的形式，但其工作原理基本相同。
所有这些形式的机械都带有磨辊（或相当于磨辊的粉磨部件），磨辊沿水平圆形轨迹在磨盘上运动，通过外部施加在磨辊上的垂直压力，使磨盘上物料受到挤压和剪切的共同作用，并得以粉碎。
物料的粉磨过程是：电动机通过减速机带动磨盘转动，物料从下料口落到磨盘中央，在离心力的作用下向磨盘边缘移动并受到磨辊的碾压，粉碎后的物料离开磨盘，被高速向上的气流带至与立磨一体的分离器，粗粉经分离器后返回到磨盘上，重新粉磨；细粉则随气流出磨，在系统的收尘装置中收集下来，即为产品。
在立磨内物料通过气力输送，需要较大的空气流速，这就可以使用废热气体，同时进行烘干粉磨作业。
在水泥生产中使用的立磨其粉磨部件形式多种多样，有圆柱体、锥台型、球型等，磨辊面也有平面、弧形、凸圆面等。
施加在磨辊上使磨辊沿粉磨轨迹与物料床紧密接触的力有弹簧加压、液压等等。
2、结构下图为立磨的结构示意图，它由分离器、磨辊、磨盘、加压装置、减速机、电动机、壳体等部分组成。
图中A、B、C、D、E表示五磨的主要结构尺寸。
分离器是保证产品细度的重要部件，它由传动系统、转子、导风叶、壳体、粗粉落料锥斗、出风口等组成。
磨辊是对物料进行碾压粉碎的主要部件，它由辊套、辊心、轴、轴承及辊子支架等组成。
每台摩有2～4只磨辊。
磨盘固定在减速机的立轴上，由减速机带动磨盘转动。
不同型式立磨的磨盘形状各有不同，磨盘由盘座、衬板、挡料环等组成。
加压装置是提供碾磨压力的重要部件，它由高压油站、液压缸、拉杆、蓄能器等组成，能向磨辊施加足够的压力使物料粉碎。
加压装置也可是弹簧。
减速机既要起到减速和传递功率、带动磨盘转动的作用，又要承受磨盘、物料的重量以及碾磨压力。
3、POLYSIUS型立磨（Polysius）立磨结构如上图所示。
它有两对磨辊，每对磨辊由两个窄辊组成，装载在同一轴上，并能以不同的速度转动。
磨盘上有两条环形槽，磨辊为轮胎形，工作时压在槽内。
水泥磨机的结构和工作原理水泥磨机是水泥生产过程中的关键设备，主要用于将水泥熟料和适量石膏混合粉磨成水泥粉末。
水泥磨机的结构和工作原理如下：一、结构1. 磨机本体：水泥磨机通常由筒体、端盖、轴承、传动装置、螺旋出料器和液压系统等部分组成。
2. 轴承：支撑磨机旋转，减少摩擦，保证稳定的旋转。
3. 传动装置：通常包括电机、减速机和皮带传动系统，用于提供动力，使磨机旋转。
4. 筒体：是磨机的主要工作部分，内部装有研磨介质，如钢球或钢段。
5. 端盖：一端连接驱动系统，另一端设有出料口。
6. 螺旋出料器：用于将磨好的水泥粉末从磨机中排出。
7. 液压系统：用于控制磨机的启动、停止和调整压力，以保持磨机的稳定运行。
8. 研磨介质：通常为钢球或钢段，用于对水泥熟料进行研磨。
二、工作原理1. 物料喂入：水泥熟料和石膏通过喂料系统送入磨机的进口。
2. 研磨过程：物料在筒体内受到旋转产生的离心力作用，被带到一定高度后自由落下，在落下的过程中与研磨介质发生冲击和摩擦，从而达到细磨的效果。
3. 动力传递：电机通过传动装置将动力传递给磨机筒体，使筒体旋转。
4. 出料：细磨后的水泥粉末通过螺旋出料器排出磨外，经过筛选，达到所需细度的水泥粉末被收集。
5. 循环研磨：一部分细磨后的水泥粉末会与新喂入的物料混合，继续进行研磨，直到达到所需的细度。
水泥磨机的设计和操作效率对水泥的生产效率和质量有重要影响。
在运行过程中，需要严格控制各项参数，如物料的喂入量、磨机的转速、研磨介质的规格和填充量等，以确保水泥粉末的质量和生产效率。
同时，还要定期对设备进行检查和维护，以保证磨机的稳定运行。
立式磨机结构用途分析一.立式磨机用途立磨生产厂家加工的立式磨机凭借着自身的优势，被广大客户所喜爱，主要适用莫氏硬度不大于9.3级，湿度在6%以下的非易燃易爆的各种矿石物料，为后续的磨粉加工添柴加力。
二.立式磨机结构该机结构主要由立式磨机主机、立式磨机分析器、立式磨机风机、立式磨机成品旋风分离器、立式磨机微粉旋风分离器及立式磨机风管组成。
其中，立式磨机主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳组成。
三.磨粉机工作原理立式磨机工作时，将需要粉碎的物料从立式磨机机罩壳侧面的进料斗加入机内，依靠悬挂在立式磨机主机梅花架上的立式磨机磨辊装置，绕着立式磨机垂直轴线公转，同时立式磨机本身自转，由于旋转时离心力的作用，磨辊向外摆动，紧压于磨环，使铲刀铲起物料送到立式磨机磨辊与磨环之间，因磨辊的滚动碾压而达到粉碎物料的目的。
风选过程：物料研磨后，风机将风吹入立式磨机壳内，吹起粉末，经置于立式磨机研磨室上方的分析器进行分选，细度过粗的物料又落入立式磨机研磨室重磨，细度合乎规格的随立式磨机风流进入立式磨机旋风收集器，收集后经出粉口排出，即为成品。
风流由立式磨机大旋风收集器上端的回风管回入风机，风路是循环的，并且在负压状态下流动，循环风路的风量增加部分经风机与主机中间的立式磨机废气管道排出，进入小旋风收集器，进行净化处理。
四.磨粉机结构特征1、立式磨机立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系。
2、成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。
3、该磨粉机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。
4、立式磨机重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整立式磨机耐磨性能高，运行可靠。
5、立式磨机电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方面。
立磨组成结构立磨是一种被广泛应用于建材、冶金、化工、矿山等行业中的设备，可以用于研磨各种不同硬度的物料，具有高效、节能等优点，因此在工业生产中具有重要的地位。
在立磨的应用中，其组成结构是非常重要的，下面我们将根据立磨的组成结构和工作原理进行详细介绍。
立磨的组成结构主要包括主机、传动机构、电机、电器控制系统、防护装置等部分。
其中，主机是立磨的核心部分，包括磨盘、磨辊、底盘、碾板、密封装置等部分。
磨盘通常是由一定厚度的钢板制成，然后通过压制、焊接等工艺加工而成，并且表面具有一定的硬度和平整度，以便于磨碎物料。
而底盘则是支撑整个立磨主体的结构，通常由钢板焊接而成，具有足够的强度和稳定性。
与此同时，立磨的传动机构也非常重要，常常采用减速器、转动轴和动力传递等部分组成。
减速器是立磨传动部分中的核心，可以使电机输出的高速旋转转矩转换为适合立磨的低速大力矩。
而转动轴则是连接磨盘和减速器的部分，负责传递力量和动力。
为了保持立磨正常运转，传动部分必须具有足够的强度和稳定性。
在立磨的磨碎过程中，电机也扮演着重要的角色。
电机为立磨提供动力，使立磨能够正常转动和磨碎物料。
在实际应用中，电机的功率和转速会根据所需磨碎物料的硬度和粘度而有所不同，而且电机必须具有足够的工作韧性和升温保护装置，以确保立磨的正常运转和安全性能。
除此之外，电器控制系统也是立磨的重要组成部分，通常包括主机启动、停止控制、转速控制、水温控制等功能。
对于一些较高要求的立磨，电器控制系统也具有自动化、远程控制等功能，提高了立磨的生产效率和生产安全性。
最后，防护装置在立磨的安全运行中也起着非常重要的作用。
立磨的高速转动和磨碎物料的过程中会有一定的飞溅和扬尘，这会对操作人员造成安全威胁和环境污染，因此立磨必须加装防护罩和防护门，以确保操作人员安全，并减少环境污染和噪声污染。
总之，立磨的组成结构是非常复杂和完备的，每一个部分都起着重要的作用，利用好这些结构和部件可以为生产过程带来极大的效益和价值，在建材、化工、冶金、矿山等行业中都具有非常广泛的应用前景。
立磨结构及工作原理摘要：立磨是一种常见的磨粉设备，其主要依靠磨盘的旋转产生的离心力将物料进行破碎和磨细。
本文将介绍立磨的结构组成和工作原理，并探讨其在工业生产中的应用。
一、引言立磨作为一种重要的磨粉设备，广泛应用于矿石磨矿、水泥制造、化工等行业。
它具有结构简单、操作方便、维护成本低等优点，因此备受工业生产厂家的青睐。
二、立磨的结构组成立磨主要由电机、减速器、磨盘、导流板、压力装置、出料装置等部分组成。
1. 电机和减速器立磨的电机和减速器通常位于底座上方，用于提供动力并控制磨盘的旋转速度。
电机和减速器的选择需要考虑物料的性质和工作条件。
2. 磨盘磨盘是立磨的核心部件，它由主轴连接，通过电机和减速器的驱动实现高速旋转。
磨盘通常由重型铸铁或钢板制成，表面呈圆形或碟状。
磨盘上常有凹槽或刮刀，用于破碎和磨细物料。
3. 导流板导流板用于引导物料在磨盘上进行循环运动，并促使物料重复受到破碎和磨细作用。
导流板的设计需要考虑物料的流动性和磨矿效果。
4. 压力装置压力装置主要用于对磨盘施加一定压力，以确保物料与磨盘之间的紧密接触。
压力装置的设计需要根据物料的硬度和磨细要求进行调整。
5. 出料装置出料装置用于将已磨细的物料从磨盘排出。
通常采用离心力或压力差等方式实现物料的输出。
三、立磨的工作原理立磨依靠磨盘的旋转产生的离心力将物料进行破碎和磨细。
具体工作原理如下：1. 物料进料物料被传送至磨盘中央，通过导流板的引导，在磨盘上形成一定的料层。
2. 破碎和磨细磨盘开始旋转，离心力使物料受到磨盘表面的摩擦和压力作用，从而实现破碎和磨细目的。
3. 循环运动物料在磨盘上进行循环运动，不断受到破碎和磨细作用，直至达到要求的细度。
4. 出料已磨细的物料通过出料装置排出，进入后续工序进行进一步处理或包装。
四、立磨的应用立磨广泛应用于矿石磨矿、水泥制造、化工等行业。
它可以研磨各种硬度的物料，同时可适应不同产量和细度要求。
在矿石磨矿中，立磨主要用于将矿石破碎和磨细为所需粒度，以便后续选矿过程进行分选。
磨粉机结构设计范文一、整体结构设计磨粉机整体采用立式结构，主要包括：进料口、磨粉室、排料口、传动装置、电机、基座等组成。
1.进料口：进料口设在磨粉机上部，通过物料斗将原料导入磨粉室。
2.磨粉室：磨粉室是磨粉机的核心部分，具有特定的结构设计，一般采用双面对称的结构，可确保物料在磨盘上均匀分布。
3.排料口：排料口位于磨粉室下部，通过调节排料门的开闭来控制磨粉的粒度。
4.传动装置：传动装置由主轴、主动轮、皮带等组成，主要用于转动磨盘，提供磨碎力。
5.电机：电机为磨粉机提供动力，一般采用交流电机，通过与传动装置相连，使磨盘旋转。
6.基座：基座是磨粉机的支撑部分，通常由重型钢材制成，以确保机器的稳定性和工作的安全性。
二、磨盘结构设计磨盘是磨粉机的核心部分，主要由磨盘座、磨盘和砂轮组成。
1.磨盘座：磨盘座是磨盘的承载部分，一般采用铸铁材料制成，具有足够的强度和刚性来承受磨碎力。
2.磨盘：磨盘是磨粉的主要工作部件，一般采用高强度合金材料制成，具有良好的耐磨性和耐冲击性，以确保长时间的稳定运转。
3.砂轮：砂轮是磨盘上的磨粉工具，一般采用高硬度的合金材料制成，能够快速破碎和磨碎物料。
三、磨粉机辅助设备设计为了提高磨粉机的工作效率和安全性，还需要设计一些辅助设备1.进料螺旋输送机：用于将原料从进料口导入磨粉室，采用螺旋结构，能够快速而均匀地将物料输送到磨盘上。
2.排料螺旋输送机：用于将磨粉后的物料从排料口导出，同样采用螺旋结构，以确保物料的均匀排出。
3.风机装置：通过风机产生的气流，将磨粉过程中产生的热量排出，以防止磨粉机过热。
4.控制系统：采用PLC控制系统，可以根据工艺要求对磨粉机进行自动控制，提高生产效率。
总而言之，磨粉机结构设计需要考虑机器的整体稳定性、磨盘的耐磨性和破碎效果，以及辅助设备的配套，以满足不同工艺要求的磨粉工作。
立磨磨粉机的结构构造知识详解上海世邦磨粉设备生产厂家生产的高压磨粉机有多种类型和型号，可以根据物料的细度分类，也可以根据物料的生产能力进行分类，另外也可以根据设备的特点进行分类，比如可以分成T130X系列加强高压磨粉机和SCM系列高压磨粉机等。
它们广泛应用于冶金、建材、化工和矿山磨粉等领域内的物料细粉加工。
可以研磨的物料有：石英、长石、瓷土、陶土、膨润土、方解石、滑石、重晶石、萤石、粘土、白泥、石膏等硬度在莫氏七级以下湿度在6%以下的各种非易燃易爆矿产物料。
根据所磨物料的细度和出料物料的细度所分类命名。
随着生产建设的不断发展，高压磨粉机在各行各业有着非常广泛的应用，能够将物料加工到极细的粒度，大大促进了工业的发展。
由于高压磨粉机独特的结构设计，其磨粉细度可以达到2000目，甚至更高，可以满足客户更大的粉磨需求。
其主要结构组成包括(1)转动轴承；(2)轧辊轴承；(3)所有齿轮；(4)活动轴承、滑动平面；(5)主机中心轴系统；
(6)传动装置；(7)磨辊装置；(8)分析机油池。
高压磨粉机厂家为用户提供免费安装服务，为用户提供系统化的操作培训，后期生产中遇到任何问题，都会第一时间帮助用户解决。
因此，不知道雷蒙磨粉机厂家哪家好？来看看吧，相信会让您满意，您可点击
竖式冷却器是冷却活性煅白的关键设备，也是上的主要
冷却设备，在引进和吸收国内外先进技术基础上，研制的用于冷却高温的竖式冷却器，具有热交换效率高、磨损件少、废气零排放等优势，以下就煅烧工艺设备——竖式冷却器进行说明。
竖式冷却器两大功能
竖式冷却器安装于低端，有两种基本功能
竖式冷却器的第一种功能是将物料冷却，使其温度降低到一定程度，以便于后面的输送、贮存；
竖式冷却器的第二种功能是在冷却的过程中可以使鼓入的空气温度升高至600℃以上，为回转窑提供二次高温助燃空气，最大程度上节约能源。
竖式冷却器结构
竖式冷却器作为煅烧工艺设备，其结构主要由窑头罩、窑头密封装置、篦板装置、倾出溜子、冷却器主体、下部冷却风室、风帽装置、振动出料装置、下料漏斗等组成。
竖式冷却器性能优势
1.节能、降耗，可有效提高入窑的二次风温度，辅助燃料的燃烧。
2.竖式冷却器效率高，可大幅缩短物料的冷却时间。
3.易损件少，且竖式冷却器的关键部位均为耐热钢，使用寿命长，维护成本低。
4.清洁、环保，整机具有良好的密封性能，无粉尘外泄。
欢迎来进行竖式冷却器的选购，型号齐全，价格合理，
欢迎来厂亲自参观试机，更多信息可
煤块破碎机种类较多，不同的生产企业会根据自己的生产实情或者资金预算等进行煤块破碎机不同种类的选择，这里就煤块破碎机种类、厂家价格进行介绍。
常见煤块破碎机种类
世邦生产的高压磨粉机主要由磨辊和磨盘组成，这是磨机的两个极重要的配件，其耐磨性和韧性相当好。
我们都知道现在的磨机一般都是用电作为动力源，是通过电动机带动减速器，从而带动磨机系统进行工作的。
待磨粉物料由给料机送入磨机的进料口，然后通过进料口落入到磨盘中央区域，然后在磨盘旋转的过程中，物料会不断进入到磨辊的辊
道内。
物料受到磨盘和磨辊的挤压和研磨而成为粉末，再经过筛选、集粉器等，最终成为成品被排出。
不符合细度要求的物料会继续留在研磨机内，直到成为成品。
在此过程中，特别需要注意的是物料的湿度和硬度，以及物料中间不能混有不可粉碎研磨的物料，否则会对高压磨粉机造成极大的损坏，会严重影响生产的进程。
我们已经注意到，物料在被研磨过程中，设备需要判断腔内的物料是否已经符合成品细度要求，这是非常关键的，如何机器判断不够精确，会影响成品物料的合格度，并且严重影响设备的生产进程，会降低高压磨粉机的生产效率。
因此必须要有极为准确的选粉设备，而世邦生产移动破碎站就配有非常精确的选粉机，是一种非常高效的组合式选粉机。
物料被磨辊和磨盘碾压磨碎后，首先会被风机输送进去的热气流烘干，并且会被带入选粉机。
选粉机的主要工作部件是叶片，在选粉机叶片的过滤筛选下，不符合细度要求的粗颗粒被阻挡，然后被带回到磨盘中。
符合细度要求的细粉颗粒会随着热气流进入积粉装置，也就是进入高压磨粉机的集粉器。
这样高效组合式选粉器就成功地将成品分离出来，并通过物料排出口进行排出。
至于我厂选用的高效组合式选粉机的工作原理，我们会在其他的文章中作非常详细的介绍。
值得一提的是，上海世邦设计生产的高压磨粉机，采用了最为先进的液压加压自动化控制技术，在设备的运行过程中，能够完全通过自动控制达到非常理想的磨粉状态，也使
用国际上最为先进的加压装置，可以非常便捷地实现磨辊研磨能力的调节，这非常有利于物料的的利用率以及生产效率。
另外上海世邦选用了自动控制系统和智能控制技术，你可以随时监控设备的运行状态，可以远程监控并调节生产状况，能够保证设备高效安全地进行研磨作业。
想要了解更多高压磨粉机方面的信息，请访问高压磨粉机专题网站：/。
