100 吨履带吊性能表
最大起重量 /幅度 t/m 100/5
基本臂时自重 t 110
主臂长度 m 19~73
固定副臂长度 m 13~31
固定副臂最大起重量 t 12
固定副臂安装角度°10,30 主臂＋固定副臂最大长度m 55 ＋31 ，55+25 ，61+19 塔式副臂长度 m 24~45
塔式副臂最大起重量 t 24 塔式工况主臂工作角度°65 、75、 85 主臂＋塔式副臂最大长度 m 46+45 ， 49+42 卷筒
单绳
速度主起升 m/min 110 卷筒第四层
副起升 m/min 110 卷筒第四层
变幅 m/min 45 卷筒第四层
回转速度 rpm 0~2.2
行走速度 km/h 0~1.3
爬坡能力％ 30 ％
接地比压 MPa 0.1
总外形尺寸长X宽X高mm 9500 0000 X3500不含桅杆臂架
发动机额定功率/转速kW/rpm 209/2100
最大输出扭矩/转速Nm/rpm 1425/1400
排放标准U.S. EPA Tier川
履带轨距X接地长度X履带板宽度 mm 5200 X5850 X900
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。
50t履带吊车性能见下表：
50吨汽车吊性能见下图表：
200t履带吊主杆起重性能表（履带间距7.25m,配重76.9t）
200吨履带式吊车副杆起重性能表（跨距7.25m,配重78.91t）
CC-600、CC-1000、CC-2000型履带起重机为上海建筑机械制造厂与德国德马克公司生产。
CC2000履带式起重机起重特性
CC1000履带式起重机起重特性
CC600履带式起重机起重特性
利勃海尔LR1650履带起重机起重性能
加藤NK750型汽车起重机额定起重量t 支腿全身、侧向和后向作业
KH300型80吨履带式起重机性能表（吨）
厂房主要构件用钢量百分比参考值（p236）
2100tm/100tⅡ型塔式起重机主要工作性能
2100tm/100tⅡ型塔式起重机性能参数表
300t履带吊（US/4600S4型）起重特性参数表
太钢不锈钢工程炼钢连铸车间柱、梁工程量估算
厂房主要构件用钢量百分比参考值（p236）
单纯的课本内容，并不能满足学生的需要，通过补充，达到内容的完善
教育之通病是教用脑的人不用手，不教用手的人用脑，所以一无所能。
教育革命的对策是手脑联盟，结果是手与脑的力量都可以大到不可思议。
______________________________________________________________________________________________________________
Welcome To Download !!!
欢迎您的下载，资料仅供参考！
精品资料。

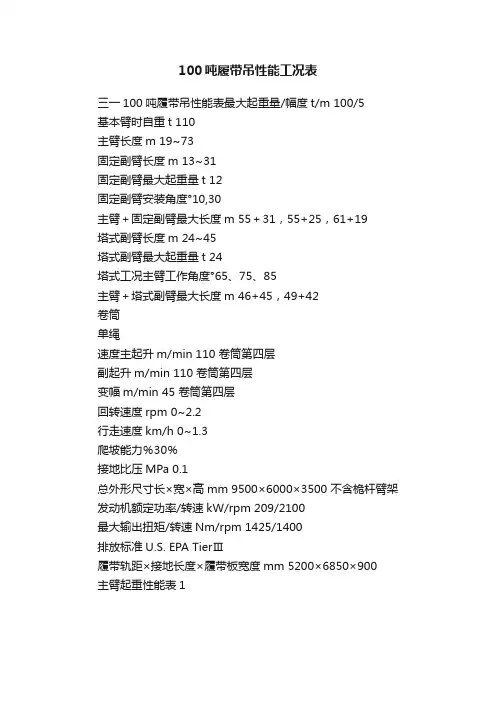

100吨履带吊性能工况表
