半导体重点第一章1.能带论:用单电子近似的方法研究晶体中电子状态的理论成为能带论。
2.单电子近似:即假设每个电子是在周期性排列且固定不动的原子核势场及其它电子的平均势场中运动的。
3.金属中,由于组成金属的原子中的价电子占据的能带是部分占满的,所以金属是良好的导体。
半导体中,如图所示,下面是被价电子占满的满带,亦称价带,中间为禁带,上面是空带,当温度升高,或者有光照的时候,满带中有少量电子可能被激发到上面的空带中去,此时半导体就能导电了。
在半导体中导带的电子和价带的空穴均参与导电,金属中只有电子导电。
4.电子公有化运动:当原子相互接近形成晶体是,不同原子的相似壳层之间就有了一定程度的交叠,电子不再完全局限在一个原子上,可以由一个原子转移到相邻的原子上去,因而,电子可以在整个晶体中运动,这种运动就称为电子的共有化运动。
第二章1.施主杂质:在Si,Ge中电离是能够施放电子而产生导电电子,并形成正电中心的杂质。
常见V族杂质有:P,As,Sb2.受主杂质:在Si,Ge中电离是能够接收电子而产生导电空穴并形成负电中心的杂质。
常见的III族杂质:B,Al,Ga,In3.深能级:非III,V族杂质在Si,Ge的禁带中产生的施主能级距导带底较远,产生的受主能级距价带顶也较远,通常称这种能级为深能级,相应的杂质为深能级杂质。
作用:这些深能级杂质能够产生多次电离,每一次电离相应的有一个能级。
因此这些杂质在Si,Ge的禁带中往往引入若干个能级,而且有的杂质既能产生施主能级,又能产生受主能级。
对于载流子的复合作用比前能级杂质强,Au是一种很典型的复合中心,在制造高速开关器件是,常有意掺入Au以提高器件的速度。
4.补偿作用:在半导体中,施主和受主杂质之间的相互抵消的作用称为杂质的补偿。
(1)当N >>N :为n型半导体,(2)当N >>N :为P型半导体,(3)N >>N 时,施主电子刚好填充受主能级,虽然杂质很多,但不能向导带和价带提供电子和空穴,这种现象称为杂质的高度补偿。

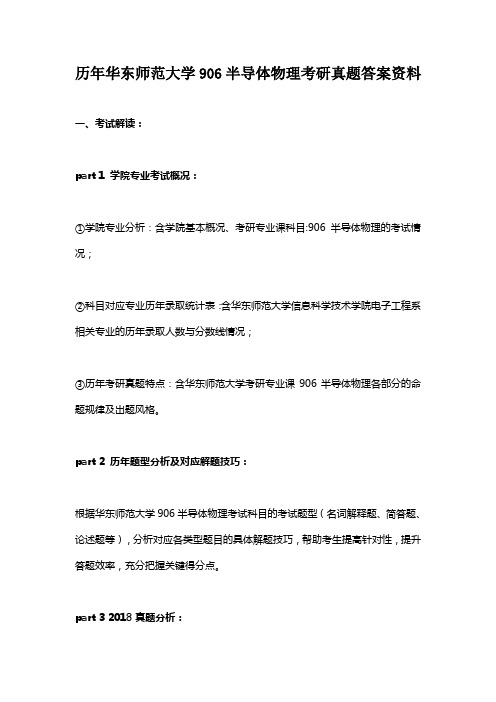

历年华东师范大学906半导体物理考研真题答案资料一、考试解读:part 1 学院专业考试概况:①学院专业分析:含学院基本概况、考研专业课科目:906半导体物理的考试情况;②科目对应专业历年录取统计表:含华东师范大学信息科学技术学院电子工程系相关专业的历年录取人数与分数线情况;③历年考研真题特点:含华东师范大学考研专业课906半导体物理各部分的命题规律及出题风格。
part 2 历年题型分析及对应解题技巧:根据华东师范大学906半导体物理考试科目的考试题型(名词解释题、简答题、论述题等),分析对应各类型题目的具体解题技巧,帮助考生提高针对性,提升答题效率,充分把握关键得分点。
part 3 2018真题分析:最新真题是华东师范大学考研中最为珍贵的参考资料,针对最新一年的华东师大考研真题试卷展开深入剖析,帮助考生有的放矢,把握真题所考察的最新动向与考试侧重点,以便做好更具针对性的复习准备工作。
part 4 2019考试展望:根据上述相关知识点及真题试卷的针对性分析,提高2019考生的备考与应试前瞻性,令考生心中有数,直抵华东师范大学考研的核心要旨。
part 5 华东师范大学考试大纲:①复习教材罗列(官方指定或重点推荐+拓展书目):不放过任何一个课内、课外知识点。
②官方指定或重点教材的大纲解读:官方没有考试大纲,高分学长学姐为你详细梳理。
③拓展书目说明及复习策略:专业课高分,需要的不仅是参透指定教材的基本功,还应加强课外延展与提升。
part 6 专业课高分备考策略:①考研前期的准备;②复习备考期间的准备与注意事项;③考场注意事项。
part 7 章节考点分布表:罗列华东师范大学906半导体物理的专业课试卷中,近年试卷考点分布的具体情况,方便考生知晓华东师大考研专业课试卷的侧重点与知识点分布,有助于考生更具针对性地复习、强化,快准狠地把握高分阵地。
二、华东师范大学历年考研真题与答案:汇编华东师大考研专业课考试科目的2010-2016、2018年考研真题试卷,并配备2010-2016、2018年考研真题答案详解。
一、半导体物理知识大纲核心知识单元 A:半导体电子状态与能级(课程基础——掌握物理概念与物理过程、是后面知识的基础)半导体中的电子状态(第 1 章)半导体中的杂质和缺陷能级(第 2 章)核心知识单元 B:半导体载流子统计分布与输运(课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法)半导体中载流子的统计分布(第 3 章)半导体的导电性(第 4 章)非平衡载流子(第 5 章)核心知识单元 C:半导体的基本效应(物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用)半导体光学性质(第10 章)半导体热电性质(第11 章)半导体磁和压阻效应(第12 章)二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要:本章主要讨论半导体中电子的运动状态。
主要介绍了半导体的几种常见晶体结构,半导体中能带的形成,半导体中电子的状态和能带特点,在讲解半导体中电子的运动时,引入了有效质量的概念。
阐述本征半导体的导电机构,引入了空穴散射的概念。
最后,介绍了Si、Ge 和 GaAs 的能带结构。
在 1.1 节,半导体的几种常见晶体结构及结合性质。
(重点掌握)在 1.2 节,为了深入理解能带的形成,介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点,并对导体、半导体和绝缘体的能带进行比较,在此基础上引入本征激发的概念。
(重点掌握)在 1.3 节,引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
(重点掌握)在1.4 节,阐述本征半导体的导电机构,由此引入了空穴散射的概念,得到空穴的特点。
(重点掌握)在 1.5 节,介绍回旋共振测试有效质量的原理和方法。
(理解即可)在 1.6 节,介绍 Si 、Ge 的能带结构。
(掌握能带结构特征)在 1.7 节,介绍Ⅲ -Ⅴ族化合物的能带结构,主要了解GaAs 的能带结构。
(掌握能带结构特征)本章重难点:重点:1、半导体硅、锗的晶体结构(金刚石型结构)及其特点;三五族化合物半导体的闪锌矿型结构及其特点。
基础知识1.导体,绝缘体和半导体的能带结构有什么不同?并以此说明半导体的导电机理(两种载流子参与导电)与金属有何不同?导体能带中一定有不满带;绝缘体能带中只有满带和空带,禁带宽度较宽一般大于2eV;半导体T=0 K时,能带中只有满带和空带,T>0 K时,能带中有不满带,禁带宽度较小,一般小于2eV。
(能带状况会发生变化)半导体的导带没有电子,但其价带中电子吸收能量,会跃迁至导带,价带中也会剩余空穴。
在外电场的情况下,跃迁到导带中的电子和价带中的空穴都会参与导电。
而金属中价带电子是非满带,在外场的作用下直接产生电流。
2.什么是空穴?它有哪些基本特征?以硅为例,对照能带结构和价键结构图理解空穴概念。
当满带附近有空状态k’时,整个能带中的电流,以及电流在外场作用下的变化,完全如同存在一个带正电荷e和具有正有效质量|m n* | 、速度为v(k’)的粒子的情况一样,这样假想的粒子称为空穴。
3.半导体材料的一般特性。
(1)电阻率介于导体与绝缘体之间(2)对温度、光照、电场、磁场、湿度等敏感(3)性质与掺杂密切相关4.费米统计分布与玻耳兹曼统计分布的主要差别是什么?什么情况下费米分布函数可以转化为玻耳兹曼函数?为什么通常情况下,半导体中载流子分布都可以用玻耳兹曼分布来描述?麦克斯韦-玻尔兹曼统计的粒子是可分辨的;费米-狄拉克统计的粒子不可分辨,而且每个状态只可能占据一个粒子。
低掺杂半导体中载流子遵循玻尔兹曼分布,称为非简并性系统;高掺杂半导体中载流子遵循费米分布,称为简并性系统。
费米分布:玻尔兹曼分布:空穴分布函数:(能态E不被电子占据的几率)当-≫ 时有≫,所以,则费米分布函数转化为,即玻尔兹曼分布。
半导体中常见费米能级位于禁带中,满足-≫ 的条件,因此导带和价带中的所有量子态来说,电子和空穴都可以用玻尔兹曼分布描述。
5.由电子能带图中费米能级的位置和形态(如,水平、倾斜、分裂),分析半导体材料特性。
半导体物理考研知识点归纳半导体物理是研究半导体材料的物理性质及其在电子器件中的应用的学科。
在考研中,半导体物理的知识点主要包括以下几个方面:1. 半导体的基本性质- 半导体材料的分类,包括元素半导体和化合物半导体。
- 半导体的能带结构,包括导带、价带以及禁带的概念。
- 半导体的载流子类型,即电子和空穴。
2. 半导体的掺杂- 掺杂原理,包括n型和p型掺杂。
- 掺杂对半导体电导率的影响。
- 杂质能级和费米能级的移动。
3. 半导体的载流子运动- 载流子的漂移和扩散运动。
- 载流子的迁移率和扩散常数。
- 霍尔效应及其在半导体中的应用。
4. pn结和半导体器件- pn结的形成原理和特性。
- 正向和反向偏置下的pn结特性。
- 金属-半导体接触和肖特基势垒。
5. 半导体的光电效应- 本征吸收和杂质吸收。
- 光生载流子的产生和复合。
- 光电二极管和光电晶体管的工作原理。
6. 半导体的热电效应- 塞贝克效应和皮尔逊效应。
- 热电材料的热电性能。
7. 半导体的量子效应- 量子阱、量子线和量子点的概念。
- 量子效应对半导体器件性能的影响。
8. 半导体的物理量测量技术- 电阻率、载流子浓度和迁移率的测量方法。
- 光致发光和电致发光技术。
9. 半导体器件的制造工艺- 晶体生长技术,如Czochralski法和布里奇曼法。
- 光刻、蚀刻和掺杂工艺。
结束语半导体物理是一门综合性很强的学科,它不仅涉及到材料科学、固体物理,还与电子工程和微电子技术紧密相关。
掌握这些基础知识点对于深入理解半导体器件的工作原理和优化设计至关重要。
希望以上的归纳能够帮助考研学子们更好地复习和掌握半导体物理的相关知识。
半导体物理知识点及重点习题总结编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(半导体物理知识点及重点习题总结)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为半导体物理知识点及重点习题总结的全部内容。
基本概念题:第一章半导体电子状态1.1 半导体通常是指导电能力介于导体和绝缘体之间的材料,其导带在绝对零度时全空,价带全满,禁带宽度较绝缘体的小许多.1.2能带晶体中,电子的能量是不连续的,在某些能量区间能级分布是准连续的,在某些区间没有能及分布。
这些区间在能级图中表现为带状,称之为能带。
1.2能带论是半导体物理的理论基础,试简要说明能带论所采用的理论方法.答:能带论在以下两个重要近似基础上,给出晶体的势场分布,进而给出电子的薛定鄂方程.通过该方程和周期性边界条件最终给出E—k关系,从而系统地建立起该理论。
单电子近似:将晶体中其它电子对某一电子的库仑作用按几率分布平均地加以考虑,这样就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。
绝热近似:近似认为晶格系统与电子系统之间没有能量交换,而将实际存在的这种交换当作微扰来处理。
1.2克龙尼克—潘纳模型解释能带现象的理论方法答案:克龙尼克—潘纳模型是为分析晶体中电子运动状态和E—k关系而提出的一维晶体的势场分布模型,如下图所示在频率为时便观测到共振吸收现象。
1。
6 直接带隙材料如果晶体材料的导带底和价带顶在k空间处于相同的位置,则本征跃迁属直接跃迁,这样的材料即是所谓的直接带隙材料。
1。
6 间接带隙材料如果半导体的导带底与价带顶在k空间中处于不同位置,则价带顶的电子吸收能量刚好达到导带底时准动量还需要相应的变化第二章半导体杂质和缺陷能级2。
第一章 半导体中的电子状态1. 如何表示晶胞中的几何元素?规定以阵胞的基矢群为坐标轴,即以阵胞的三个棱为坐标轴,并且以各自的棱长为单位,也称晶轴。
2. 什么是倒易点阵(倒格矢)?为什么要引入倒易点阵的概念?它有哪些基本性质? 倒格子: 2311232()a a b a a a π⨯=⋅⨯3122312()a a b a a a π⨯=⋅⨯1233122()a a b a a a π⨯=⋅⨯倒格子空间实际上是波矢空间,用它可很方便地将周期性函数展开为傅里叶级数,而傅里叶级数是研究周期性函数的基本数学工具。
3. 波尔的氢原子理论基本假设是什么?(1)原子只能处在一系列不连续的稳定状态。
处在这些稳定状态的原子不辐射。
(2)原子吸收或发射光子的频率必须满足。
(3)电子与核之间的相互作用力主要是库仑力,万有引力相对很小,可忽略不计。
(4)电子轨道角动量满足:h m vr nn π== 1,2,3,24. 波尔氢原子理论基本结论是什么? (1) 电子轨道方程:0224πεe r mv = (2) 电子第n 个无辐射轨道半径为:2022meh n r n πε= (3) 电子在第n 个无辐射轨道大巷的能量为:222042821hn me mv E n n ε== 5. 晶体中的电子状态与孤立原子中的电子状态有哪些不同?(1)与孤立原子不同,由于电子壳层的交迭,晶体中的电子不再属于某个原子,使得电子在整个晶体中运动,这样的运动称为电子共有化运动,这种运动只能在相似壳间进行,也只有在最外层的电子共有化运动才最为显著。
(2)孤立原子钟的电子运动状态由四个量子数决定,用非连续的能级描述电子的能量状态,在晶体中由于电子共有化运动使能级分裂为而成能带,用准连续的能带来描述电子的运动状态。
6. 硅、锗原子的电子结构特点是什么?硅电子排布:2262233221p s p s s锗电子排布:22106262244333221p s d p s p s s价电子有四个:2个s 电子,2个p 电子。
半导体物理学复习提纲(重点)第一章半导体中的电子状态§1.1锗和硅的晶体结构特征金刚石结构的基本特征§1.2半导体中的电子状态和能带电子共有化运动概念绝缘体、半导体和导体的能带特征。
几种常用半导体的禁带宽度;本征激发的概念§1.3半导体中电子的运动有效质量E(k)~k 关系Ek h 2k 2 导带底和价带顶附近的 -E0= * ; 2m n 半导体中电子的平均速度 v dE ;hdk 1 1 2有效质量的公式: dE* 2 2。
m n h dk §1.4本征半导体的导电机构空穴空穴的特征:带正电;m pm n ;E nE p ;k pk n§1.5回旋共振§1.6硅和锗的能带结构导带底的位置、个数;重空穴带、轻空穴第二章半导体中杂质和缺陷能级§2.1 硅、锗晶体中的杂质能级基本概念:施主杂质,受主杂质,杂质的电离能,杂质的补偿作用。
§2.2Ⅲ—Ⅴ族化合物中的杂质能级杂质的双性行为第三章半导体中载流子的统计分布热平衡载流子概念§3.1状态密度定义式:g(E) dz/dE ;*3/2导带底附近的状态密度:2m n1/2 g c(E) 4 V 3 E Ec;h2m*p3/2价带顶附近的状态密度:1/2 g v(E) 4 V3E V Eh§3.2费米能级和载流子的浓度统计分布Fermi分布函数:f(E)1;1exp EE F/k0TFermi能级的意义:它和温度、半导体材料的导电类型、杂质的含量以及能量零点的选取有关。
1)将半导体中大量的电子看成一个热力学系统,费米能级E F是系统的化学势;2)E F可看成量子态是否被电子占据的一个界限。
3)E F的位置比较直观地标志了电子占据量子态的情况,通常就说费米能级标志了电子填充能级的水平。
费米能级位置较高,说明有较多的能量较高的量子态上有电子。
E E Fk0TBoltzmann分布函数:fB(E)e ;导带底、价带顶载流子浓度表达式:E cn0f B(E)g c(E)dEE c* 3 2n0N cE F E c,N c2 m n kT导带底有效状态密度exp 2h3k0T32p0N vE v E FN v2 m p k0Texpk0T, 2 3 价带顶有效状态密度h载流子浓度的乘积n0p0N C N V exp E C E V N C N V expE g的适用范围。
