高频加热炉的构造和原理
高频加热炉是利用高频电磁感应的原理来加热物体的装置,其构造和原理如下:
1. 构造:
- 高频加热炉由一个主电源、电容器、电感线圈和工作盘组成。
- 主电源提供高频电源信号,一般为500 Hz到10 kHz之间的高频电流。
- 电容器用来存储电能,并使其在感应线圈中形成振荡电流。
- 电感线圈是通过电磁感应原理,将电能转化为磁能,并在工作盘中产生强大的电磁场。
- 工作盘是一个金属容器,可以容纳需要加热的物体。
2. 原理:
- 高频加热炉的原理基于高频电磁感应。
当高频电流通过电感线圈时,将形成一个高频交变磁场。
- 当金属物体置于炉盘内时,由于金属的导电性,磁场将穿过金属,并在金属内部引起涡流。
- 涡流在金属内部流动时,会遇到电阻而产生热量,从而将金属加热。
- 由于金属的电阻与导磁率有关,因此高频加热炉更适合加热具有较高电阻率的材料,如不锈钢、铜、铝等。
- 通过调节高频电源的频率和功率,可以控制加热炉的加热效果和温度。
高频加热炉具有加热速度快、效率高、加热均匀等优点,广泛应用于金属加热、
铸造、热处理、焊接等领域。
高频感应加热原理
1 高频感应加热原理
高频感应加热是一种利用高频电磁场和金属物体之间的磁耦合作用来实现加热的一种技术**。
由240Hz-400KHz的高频电磁波的影响,金属物体体内电磁能量*被转换为热能。
2 原理
高频电磁波发生器发出高频电磁波,电磁波在感应加热电极上产生电动势,高频电磁场会使金属在电磁电势的作用下进行振荡,从而产生热量。
金属在振荡前会发生受有力的撞击,用速度较快的变革电磁能量转换成热能,成为属性加热。
3 优点
(1)加热效率高:高频感应加热技术可以将电磁能量转换为热能的效率比传统加热技术高出20%~50%;
(2)控温精准:采用精密温度控制技术,整个加热过程温度可以实现精确控制,大大降低加热时热变形的可能;
(3)加热灵活:它可以在被加热的任何部位灵活加热,扫描性加热也可以实现;
(4)安全环保:采用微电脑的控制,实现温控、定时等功能,加热中有异物检测和短路保护等功能;
(5)加热质量稳定:使用本技术的加热均为间接加热方式,因此
不会产生异物污染,质量稳定可靠。
4 应用
高频感应加热技术在金属熔焊上有着重要的应用,可以用于熔接
各种金属,如钢、铁、铜、铝、碳钢、不锈钢、硬质合金等,也可以
用于金属加工业,如无缝管内表面处理、角质管、连接管及熔接合金
等等一系列的加工。
**高频感应加热技术**是一种安全、高效、灵活、便捷的加热技术,可以使金属物体内的电磁能量转换为热量,被广泛应用于加工业、数控加工等行业。
高频感应加热的原理及设备一、高频感应加热的原理感应加热是利用导体在高频磁场作用下产生的感应电流(涡流损耗)以及导体内磁场的作用(磁滞损耗)引起导体自身发热而进行加热的。
【当金属导体处在一个高频交变电场中,根据法拉第电磁感应定律,将在金属导体内产生感应电动势,由于导体的电阻很小,从而产生强大的感应电流。
由焦耳—楞次定律可知,交变磁场将使导体中电流趋向导体表面流通,引起集肤效应,舜间电流的密度与频率成正比,频率越高,感应电流密度集中于导体的表面,即集肤效应就越严重,有效的导电面积减少,电阻增大,从而使导体迅速升温】【高频感应加热的原理:导体有电流通过时,在其周围就同时产生磁场,高频电流流向被绕制成环状或其它形状的电感线圈(通常是用紫铜管制作)。
由此在线圈内产生极性瞬间变化的强磁束,将被加热的金属物质放置在感应线圈内,磁束就会贯通整个被加热物质,在被加热物质内部与加热电流相反的方向产生很大的涡流,由于被加热金属物质的电阻产生焦耳热,使金属物质自身的温度迅速上升,从而完成对金属工件的加热】二、感应加热系统的构成感应加热系统由高频电源(高频发生器)、导线、变压器、感应器组成。
其工作步骤是①由高频电源把普通电源(220v/50hz)变成高压高频低电流输出,(其频率的高低根据加热对象而定,就其包材而言,一般频率应在480kHZ左右。
)②通过变压器把高压、高频低电流变成低压高频大电流。
③感应器通过低压高频大电流后在感应器周围形成较强的高频磁场。
一般电流越大,磁场强度越高。
全晶体管高频感应加热设备1、高频感应加热设备现状高频感应加热设备在我省已得到广泛应用,设各频率范围在200-450 kHz,高频功率最大可达400 kW。
我省的高频感应加热设备主要应用于金属热处理、’淬火、透热、熔炼、钎焊、直缝钢管焊接、电真空器件去气加热、半导体材料炼制、塑料热合、烘烤和提纯等。
现在我省使用的高频感应加热设备都是以大功率真空管(发射电子管)为核心构成单级自激振荡器,把高压直流电能量转换成高频交流电能量,它们的电子管板极转换效率一般在75环左右,设备的整机总效率一般在50绒以下,水和电能的消耗非常大。
高频加热原理
高频加热原理,又称高频感应加热原理,是通过将物体放置在交变电磁场中,利用物体本身的电阻产生热量的一种加热方式。
高频加热的关键技术是高频电磁感应现象,即当物体置于高频电磁场中时,由于物体本身存在电阻,会产生电流。
根据欧姆定律,电流通过电阻会产生热量,从而使物体发生加热。
在高频加热中,电磁感应产生的电流主要集中在物体的外表层,即称为皮层效应。
由于电流主要流经物体的外表层,所以能够迅速使物体表面的温度升高,而内部温度相对较低。
高频加热的频率一般在1MHz至100MHz之间,这个频率范
围下,高频电磁场能够有效地穿透物体,使整个物体均匀加热。
同时,由于高频加热的过程相对较快,能够提高物体的热效率,减少加热时间。
高频加热广泛应用于工业生产中,常见的应用包括电磁炉、感应加热炉、感应熔炼炉等。
这些设备都是利用高频加热原理,对金属、塑料等物体进行加热处理或熔炼。
总的来说,高频加热原理通过利用物体的电阻产生热量,使物体发生加热。
其频率特点以及快速加热的特性,使其在工业生产中得到广泛应用。
高频感应加热设备原理高频感应加热设备是一种利用高频电磁场来加热导电材料的装置。
它主要由高频电源、电源控制系统、感应线圈和工件组成。
高频感应加热设备运行时,通过高频电源产生高频电流,然后将高频电流输入到感应线圈中,感应线圈产生高频电磁场,进而使工件内部的导电材料发生感应电流,从而实现工件的加热过程。
高频感应加热设备的原理基于法拉第电磁感应定律和焦耳定律。
根据法拉第电磁感应定律,当导体在变化的磁场中运动时,会产生感应电流。
而焦耳定律则说明了导体中的电流通过导体时会产生热量。
因此,高频感应加热设备利用电磁感应和焦耳热效应,将电能转化为热能,实现对导电材料的加热。
在高频感应加热设备中,高频电源产生的高频电流流经感应线圈,感应线圈中产生的高频电磁场会穿透工件,并在工件内部产生涡流。
涡流是一种环流,它在导体内部形成闭合回路,导致导体内部发生热量的损耗。
由于涡流在导体中的流动路径是环形,因此涡流主要集中在导体表面附近,导致导体表面温度升高。
高频感应加热设备的加热效果主要取决于感应线圈的设计和工作频率。
感应线圈的设计涉及线圈的形状、匝数和尺寸等参数。
工作频率越高,感应线圈产生的高频电磁场越强,涡流的损耗也越大,导致加热效果更好。
而且,由于高频电磁场的穿透深度较浅,高频感应加热设备可实现对工件表面的局部加热,从而提高加热效率和控制精度。
高频感应加热设备具有许多优点。
首先,由于加热过程直接作用于工件表面,不需要对工件进行预热,因此加热速度快。
其次,由于加热过程中没有燃烧产物和污染物的生成,因此环保。
此外,高频感应加热设备的加热效率高,能量利用率高,对能源的消耗较少。
同时,高频感应加热设备的加热过程可控性好,可以根据工件的要求和加热工艺进行精确控制。
高频感应加热设备在许多领域得到了广泛应用。
例如,它常用于金属加热、焊接、淬火、热处理、熔化和烧结等工艺。
此外,高频感应加热设备还可以用于塑料熔融、玻璃熔化、陶瓷烧结、木材干燥等非金属材料的加热处理。

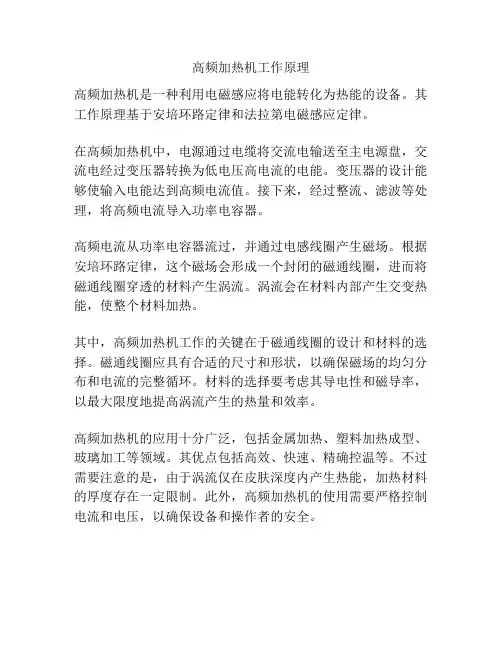

高频加热机工作原理
高频加热机是一种利用电磁感应将电能转化为热能的设备。
其工作原理基于安培环路定律和法拉第电磁感应定律。
在高频加热机中,电源通过电缆将交流电输送至主电源盘,交流电经过变压器转换为低电压高电流的电能。
变压器的设计能够使输入电能达到高频电流值。
接下来,经过整流、滤波等处理,将高频电流导入功率电容器。
高频电流从功率电容器流过,并通过电感线圈产生磁场。
根据安培环路定律,这个磁场会形成一个封闭的磁通线圈,进而将磁通线圈穿透的材料产生涡流。
涡流会在材料内部产生交变热能,使整个材料加热。
其中,高频加热机工作的关键在于磁通线圈的设计和材料的选择。
磁通线圈应具有合适的尺寸和形状,以确保磁场的均匀分布和电流的完整循环。
材料的选择要考虑其导电性和磁导率,以最大限度地提高涡流产生的热量和效率。
高频加热机的应用十分广泛,包括金属加热、塑料加热成型、玻璃加工等领域。
其优点包括高效、快速、精确控温等。
不过需要注意的是,由于涡流仅在皮肤深度内产生热能,加热材料的厚度存在一定限制。
此外,高频加热机的使用需要严格控制电流和电压,以确保设备和操作者的安全。
高频加热机工作原理
高频加热机是一种利用高频电流对金属材料进行加热的设备,其工作原理主要
基于电磁感应和材料电阻加热的原理。
在高频加热机中,通过高频电源产生高频电流,经过电感线圈产生强烈的磁场,从而使金属材料产生感应电流,实现加热的目的。
首先,高频加热机利用高频电源产生高频电流。
高频电源通过变压器将市电提
升成高压高频电流,然后将高频电流输入到电感线圈中。
电感线圈由多匝绕组构成,当高频电流通过电感线圈时,会产生强烈的磁场。
其次,电感线圈产生的磁场会使金属材料产生感应电流。
根据法拉第电磁感应
定律,当导体(金属材料)在磁场中运动或者磁场发生变化时,就会在导体中产生感应电流。
因此,当金属材料置于电感线圈中,高频电流通过电感线圈产生的磁场会引起金属材料中感应电流的产生。
最后,金属材料中的感应电流会产生材料电阻加热现象。
根据焦耳定律,通过
导体的电流会产生热量,而金属材料的电阻会使感应电流产生局部加热。
因此,通过高频电流在金属材料中产生的感应电流,就可以实现对金属材料的加热。
综上所述,高频加热机的工作原理主要基于高频电流产生的电磁感应和金属材
料的电阻加热。
通过高频电源产生高频电流,再通过电感线圈产生强烈的磁场,从而使金属材料产生感应电流并实现加热的目的。
这种加热方式具有快速、高效、节能的特点,因此在金属加工、热处理等领域得到了广泛的应用。
高频感应加热设备的工作原理:可以使金属物体瞬间被加热到所需的任何温度,包括其熔点;不需要象其它加热方式那样,先产生高温后再去加热被它加热的金属物体,可以在金属物中直接产生高温;不但可以使金属物体整体加热,也可以选择性地对每个部位进行局部加热;是一种加热方式的革命,同样是电能加热,它却可以比电炉、电烘箱等节电百分之四十。
特点高频感应加热机采用IGBT功放,软开关谐振双调控及频率自动跟踪系统,MOSFET器件和独特的变频技术,高频运行稳定。
高周波感应加热机具务恒定电流和功率控制功能,极大的优化了金属加热过程。
高频感应加热机,在同等条件下具有比传统的高周波电子管加热设备省电50%,无高周波辐射、无高周波干拢。
减少了电力负荷和电力增容,具有100%的满负载设计,高频感应加热机可连续二十四小时不间断工作。
高周波感应加热机,具有自动加热、保温、冷却三段时间功能设定,有利于提高高频感应加热机的加热质量,简化人工操作。
可根据功率和频率选择高频感应加热机电源,高周波频率越高,加热深度越浅,高周波频率越低透热性越好。
感应加热机1~20KHZ的高周波频率自动跟踪。
适应行业高周波感应焊接、高周波感应热处理、高周波感应金属熔炼等。
如:硬质合金锯片、金刚石刀具、钻具、车刀、刨刀、铣刀、铰刀等刃具的焊接;标准件、螺栓、电力工具、五金工具、手工工具的热处理;钳子、扳手、旋具、锤子、斧头、汽车配件、曲轴、连杆、活塞销、曲柄销、链轮、凸轮轴、气门、各种摇臂、摇臂轴;变速箱内各种齿轮、花键轴、传支半轴、各种小轴、各种拨叉等高频淬火的处理。
高频感应加热机的主要用途为金属热处理、金属淬火、金属退火、金属回火、金属透热、金属的钎焊、银焊、铜焊、金属热型、金属熔炼、金属埋植塑料等。
维护在空气环境较差的场所使用时,应防止灰尘进入机器内部,绝不能有水溅入机内。
要保持冷却水的清洁,定期更换。
高温环境应保持空气流通。
以上就是成都金科智电子有限公司为大家介绍的关于高频感应加热设备的工作原理、特点、用途以及维护的相关内容,希望对大家有所帮助!。
伴随着科学技术的不断发展,一些新型的加热技术被研制出来,其中高频感应设备就是利用电磁来加热工件,由于许多人都对于这种设备不是很了解,我们就从它的工作原理说起。
我们来具体了解一下这种设备的工作原理:
高频电流被绕制成环状或其它形状的加热线圈。
由此在线圈内产生极性瞬间变化的强磁束,将金属等被加热物体放置在线圈内,磁束就会贯通整个被加热物体,在被加热物体的内部与加热电流相反的方向,便会产生相对应的很大涡电流。
由于被加热物体内存在着电阻,所以会产生很多的焦耳热,使物体自身的温度迅速上升。
达到对所有金属材料加热的目的。
将工件放入感应器内,当感应器中通入一定频率的交变电流时,周围即产生交变磁场。
交变磁场的电磁感应作用使工件内产生封闭的感应电流涡流。
感应电流在工件截面上的分布很不均匀,工件表层电流密度很高,向内逐渐减小,这种现象称为集肤效应。
工件表层高密度电流的电能转变为热能,使表层的温度升高,即实现表面加热。
电流频率越高,工件表层与内部的电流密度差则越大,加热层
越薄。
在加热层温度超过钢的临界点温度后迅速冷却,即可实现表面淬火电磁加热技术是通过电磁感应原理使金属料筒自身发热,并且可以根据具体情况在料筒外部包裹一定厚度的隔热保温材料,这样就大大减少了热量的散失,提高了热效率,因此节电效果十分显著,可达20%~40%。
由于高频感应加热设备具有使用寿命长、升温速率快、维修成本低等优点,现已被各种行业广泛使用,大大的降低了生产成本。
