示波器测试项目操作方法示波器是一种用来显示电压信号随时间的变化情况的仪器。
它主要由探头、控制面板和显示屏组成。
探头用来将要测量的电压信号接入示波器，控制面板用来设置示波器的各项参数，显示屏用来显示测量结果。
下面将为您介绍示波器的一般操作方法。
1.接线：首先，将要测量的电压信号的探头插入示波器的输入端口。
示波器通常有两个输入通道，可以同时测量两个信号。
如果有需要，还可以通过外部扩展模块进行更多通道的扩展。
2.设置时间轴：示波器的时间轴是用来表示时间的横轴，通过它可以观察电压信号随时间的变化情况。
在控制面板上设置水平偏移量和时间基准，以及选择适当的时间量程，确保电压信号的波形能够完整地显示在屏幕上。
3.设置电压轴：示波器的电压轴是用来表示电压的纵轴，通过它可以观察电压信号的振幅大小。
在控制面板上设置垂直偏移量和电压基准，以及选择适当的电压量程，确保电压信号的波形能够在屏幕上显示清晰。
4.触发设置：示波器的触发功能用来确定信号开始采样和显示的时间点，以确保测量结果的准确性。
在控制面板上设置触发类型（边沿触发、脉宽触发等）、触发电平和触发通道。
适当调整触发设置，确保电压信号的波形稳定地显示在屏幕上。
5.检查波形：设置完以上参数后，可以开始测量。
观察屏幕上显示的波形，并通过水平和垂直控制旋钮进行调整，使波形显示清晰、稳定。
如果观察到异常情况，可以重新调整相应的参数，直到得到满意的测量结果。
6.高级功能：示波器还有一些高级功能，如自动测量、存储和回放波形、设置标记和测量参数等。
这些功能可以根据实际需求进行设置和使用，以提高测量效率和准确性。
除了上述一般操作方法外，示波器还有许多其他的操作功能，如选择不同的触发源、调整屏幕亮度和对比度、设置尺度和标尺、调整触发灵敏度等。
在实际使用过程中，根据具体测量需求，可以结合手册和操作指南进行更详细的操作和设置。
需要注意的是，示波器是一种高精度的仪器，操作前应确保所有电路与电源的连接正确并可靠，以避免任何可能的电击风险。
示波器操作规程一、引言示波器是一种用于测量和显示电信号波形的仪器。
它广泛应用于电子、通信、医疗等领域。
为了保证示波器的正确操作和准确测量，制定本操作规程。
二、示波器的基本原理示波器通过将电信号转换为可视化的波形图形，匡助用户分析和诊断电路故障。
示波器的基本原理包括信号输入、信号采样、信号处理和图形显示。
三、示波器的操作步骤1. 准备工作a) 确保示波器和被测电路处于断电状态。
b) 检查示波器的电源线和信号线是否连接良好。
c) 根据被测信号的特点，选择合适的示波器探头。
2. 示波器的启动a) 打开示波器电源开关。
b) 等待示波器进行自检，确保示波器正常工作。
3. 设置示波器的参数a) 调整示波器的水平控制，使波形图形居中。
b) 设置示波器的时间基准，根据被测信号的频率选择合适的时间量程。
c) 调整示波器的垂直控制，使波形图形充满屏幕。
4. 进行信号测量a) 将示波器探头连接到被测电路的信号源。
b) 调整示波器的触发控制，使波形图形稳定显示。
c) 根据需要，选择合适的测量功能，如峰峰值、频率、相位等。
d) 进行信号测量并记录测量结果。
5. 住手示波器的操作a) 关闭示波器的电源开关。
b) 断开示波器的电源线和信号线。
四、示波器的常见问题及解决方法1. 波形不稳定可能原因：信号源不稳定、示波器触发控制不正确。
解决方法：检查信号源的稳定性，调整示波器的触发控制。
2. 波形失真可能原因：示波器探头连接不良、示波器的垂直控制不正确。
解决方法：检查示波器探头的连接，调整示波器的垂直控制。
3. 无法测量特定参数可能原因：示波器的测量功能设置不正确。
解决方法：子细阅读示波器的操作手册，正确设置测量功能。
五、示波器的注意事项1. 使用示波器时，应注意安全防护措施，避免触电和短路等危（wei）险。
2. 示例器应放置在干燥、通风良好的环境中，避免受潮和过热。
3. 在进行高压测量时，应使用符合安全标准的高压探头。
4. 示例器的操作应遵循操作手册的指导，不得随意更改示波器的参数。
示波器的使用实验操作指导20XX年级各班：由于实验3.14“示波器的使用”所用的示波器有三种不同的型号：GOS－6021型、GOS－622B型、*****型，学号不同，使用的示波器型号不同。
学号排序前8位和第25以后的同学将使用GOS－6021型示波器；学号排序第9至16位的将使用GOS－622B型；学号排序17至24位的将使用*****型。
请各班学习委员要通知自己班的同学，根据自己的学号预习相应型号示波器的使用实验操作指导内容。
上次发出的示波器实验操作指导中缺GOS－6021型示波器部分，本次再发一分交完整的实验指导给你们。
物理实验教学中心GOS-622B型双踪示波器的使用实验操作指导一、对照仪器面板图、面板控制功能键说明和仪器实物，熟悉示波器及信号发生器的各操控按键、旋钮、开关、接线接口的分布与功能。
三、开机操作与仪器校准1）按下电源开关2，指示灯亮，约等20秒钟左右屏幕上出现一条光迹。
如果等待时间超过60秒仍未出现扫描光迹，请复查步骤二中的自动扫描按键25是否被按入，若未按入则需将其按入；若已按入则需适当将辉度旋钮3顺时针方向增大，同时左右旋转垂直位移旋钮7，直至看见扫描光迹。
若仍找不到扫描光迹，请报告指导老师。
2）调节辉度旋钮3，使扫描光迹亮度适当；调聚焦旋钮4，使扫描光迹聚焦清晰锐利。
3）调水平位移旋钮31，使扫描光迹左端起点对齐屏幕最左边的垂直刻度线。
4）调CH1位移旋钮7，使扫描光迹上下位置与屏幕中央水平刻度线重合。
5）将信号线插头插入CH1输入插座9，信号线另一端的红色线夹夹住校准信号输出端6，将CH1耦合开关8掷向AC，同时观察屏幕上有无方波波形出现。
若无波形，请检查信号线连接是否正确可靠；若有波形但不稳定，则需调节扫描触发电平旋钮20，使波形稳定显示。
6）观察并记录稳定显示的校准信号波形的特征：A.方波在垂直方向最高点与最低点的跨度是否为4大格？B.在水平方向信号周期跨度是否为2大格？C.分别将电压灵敏度选择开关10旋到 1 V/DIV位置和0.2V/DIV位置，记录此后波形各有什么变化？D.将电压灵敏度旋回到0.5V/DIV，分别将主扫描时基选择开关旋至1mS/DIV和0.2mS/DIV，记录此后波形各有什么变化？7）将垂直模式选择开关12掷向CH2，触发源开关23掷向CH2，调CH2位移旋钮17，使扫描光迹上下位置与屏幕中央水平刻度线重合。

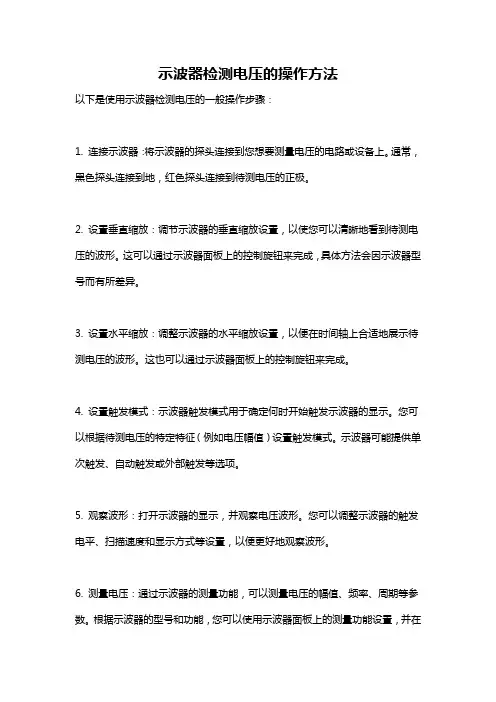

示波器检测电压的操作方法
以下是使用示波器检测电压的一般操作步骤：
1. 连接示波器：将示波器的探头连接到您想要测量电压的电路或设备上。
通常，黑色探头连接到地，红色探头连接到待测电压的正极。
2. 设置垂直缩放：调节示波器的垂直缩放设置，以使您可以清晰地看到待测电压的波形。
这可以通过示波器面板上的控制旋钮来完成，具体方法会因示波器型号而有所差异。
3. 设置水平缩放：调整示波器的水平缩放设置，以便在时间轴上合适地展示待测电压的波形。
这也可以通过示波器面板上的控制旋钮来完成。
4. 设置触发模式：示波器触发模式用于确定何时开始触发示波器的显示。
您可以根据待测电压的特定特征（例如电压幅值）设置触发模式。
示波器可能提供单次触发、自动触发或外部触发等选项。
5. 观察波形：打开示波器的显示，并观察电压波形。
您可以调整示波器的触发电平、扫描速度和显示方式等设置，以便更好地观察波形。
6. 测量电压：通过示波器的测量功能，可以测量电压的幅值、频率、周期等参数。
根据示波器的型号和功能，您可以使用示波器面板上的测量功能设置，并在
屏幕上获得相应的测量结果。
请注意，示波器的具体操作方法和功能会因厂家、型号和设备的不同而有所差异。
因此，在使用示波器之前，请参阅示波器的用户手册以获得更详细和准确的操作说明。

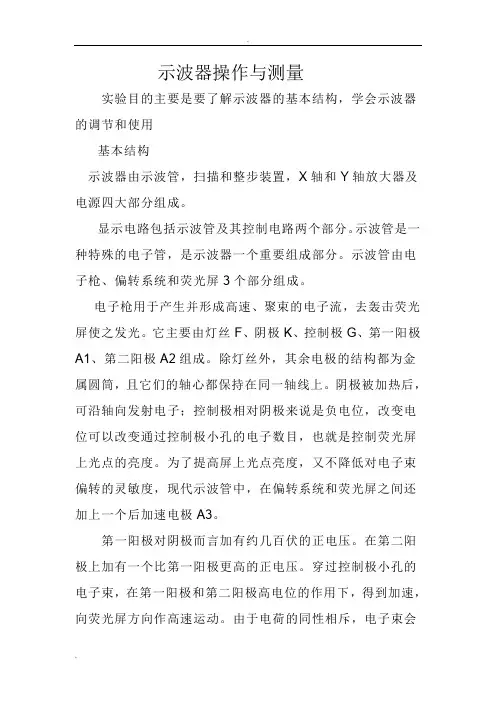

示波器操作与测量实验目的主要是要了解示波器的基本结构，学会示波器的调节和使用基本结构示波器由示波管，扫描和整步装置，X轴和Y轴放大器及电源四大部分组成。
显示电路包括示波管及其控制电路两个部分。
示波管是一种特殊的电子管，是示波器一个重要组成部分。
示波管由电子枪、偏转系统和荧光屏3个部分组成。
电子枪用于产生并形成高速、聚束的电子流，去轰击荧光屏使之发光。
它主要由灯丝F、阴极K、控制极G、第一阳极A1、第二阳极A2组成。
除灯丝外，其余电极的结构都为金属圆筒，且它们的轴心都保持在同一轴线上。
阴极被加热后，可沿轴向发射电子；控制极相对阴极来说是负电位，改变电位可以改变通过控制极小孔的电子数目，也就是控制荧光屏上光点的亮度。
为了提高屏上光点亮度，又不降低对电子束偏转的灵敏度，现代示波管中，在偏转系统和荧光屏之间还加上一个后加速电极A3。
第一阳极对阴极而言加有约几百伏的正电压。
在第二阳极上加有一个比第一阳极更高的正电压。
穿过控制极小孔的电子束，在第一阳极和第二阳极高电位的作用下，得到加速，向荧光屏方向作高速运动。
由于电荷的同性相斥，电子束会逐渐散开。
通过第一阳极、第二阳极之间电场的聚焦作用，使电子重新聚集起来并交汇于一点。
适当控制第一阳极和第二阳极之间电位差的大小，便能使焦点刚好落在荧光屏上，显现一个光亮细小的圆点。
改变第一阳极和第二阳极之间的电位差，可起调节光点聚焦的作用，这就是示波器的“聚焦”和“辅助聚焦”调节的原理。
第三阳极是示波管锥体内部涂上一层石墨形成的，通常加有很高的电压，它有三个作用：①使穿过偏转系统以后的电子进一步加速，使电子有足够的能量去轰击荧光屏，以获得足够的亮度；②石墨层涂在整个锥体上，能起到屏蔽作用；③电子束轰击荧光屏会产生二次电子，处于高电位的A3可吸收这些电子。
示波管的偏转系统大都是静电偏转式，它由两对相互垂直的平行金属板组成，分别称为水平偏转板和垂直偏转板。
分别控制电子束在水平方向和垂直方向的运动。

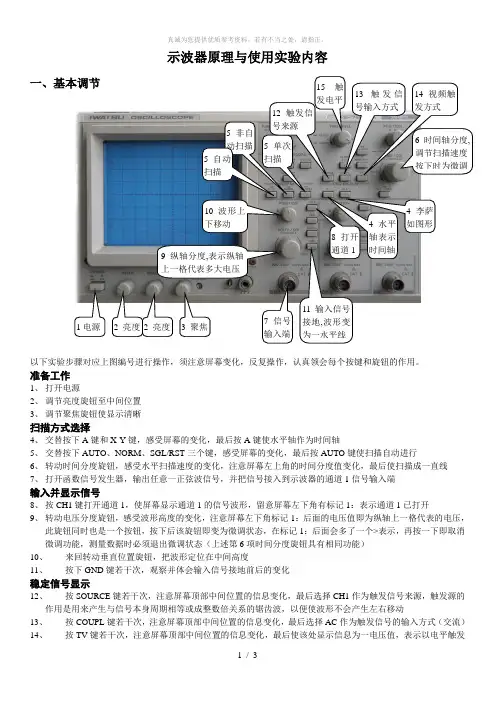

示波器原理与使用实验内容一、基本调节以下实验步骤对应上图编号进行操作，须注意屏幕变化，反复操作，认真领会每个按键和旋钮的作用。
准备工作1、 打开电源2、 调节亮度旋钮至中间位置3、 调节聚焦旋钮使显示清晰扫描方式选择4、 交替按下A 键和X-Y 键，感受屏幕的变化，最后按A 键使水平轴作为时间轴5、 交替按下AUTO 、NORM 、SGL/RST 三个键，感受屏幕的变化，最后按AUTO 键使扫描自动进行6、 转动时间分度旋钮，感受水平扫描速度的变化，注意屏幕左上角的时间分度值变化，最后使扫描成一直线7、 打开函数信号发生器，输出任意一正弦波信号，并把信号接入到示波器的通道1信号输入端输入并显示信号8、 按CH1键打开通道1，使屏幕显示通道1的信号波形，留意屏幕左下角有标记1：表示通道1已打开9、 转动电压分度旋钮，感受波形高度的变化，注意屏幕左下角标记1：后面的电压值即为纵轴上一格代表的电压，此旋钮同时也是一个按钮，按下后该旋钮即变为微调状态，在标记1：后面会多了一个>表示，再按一下即取消微调功能，测量数据时必须退出微调状态（上述第6项时间分度旋钮具有相同功能） 10、 来回转动垂直位置旋钮，把波形定位在中间高度 11、 按下GND 键若干次，观察并体会输入信号接地前后的变化稳定信号显示12、 按SOURCE 键若干次，注意屏幕顶部中间位置的信息变化，最后选择CH1作为触发信号来源，触发源的作用是用来产生与信号本身周期相等或成整数倍关系的锯齿波，以便使波形不会产生左右移动 13、 按COUPL 键若干次，注意屏幕顶部中间位置的信息变化，最后选择AC 作为触发信号的输入方式（交流） 14、 按TV 键若干次，注意屏幕顶部中间位置的信息变化，最后使该处显示信息为一电压值，表示以电平触发1电源 2 亮度 2 亮度 3 聚焦4 水平轴表示时间轴4 李萨如图形5 单次扫描5 非自动扫描 5 自动扫描6 时间轴分度,调节扫描速度 按下时为微调7 信号输入端 8 打开通道19 纵轴分度,表示纵轴上一格代表多大电压10 波形上下移动11 输入信号接地,波形变为一水平线 12 触发信号来源 13 触发信号输入方式14 视频触发方式15 触发电平15、转动触发电平旋钮，使上述第14项的电压值往0V方向变化，直到波形稳定显示为止函数信号发生器调节16、调节函数信号发生器，改变波形的高度（电压）和宽度（周期/频率）二、波形观测信号输入与波形显示1、调节函数信号发生器，输出一电压峰峰值为2Vpp，频率为1kHz的正弦波2、按实验内容一的方法使波形稳定地显示于屏幕中间信号的电压峰峰值测量3、参照实验内容一中第9项操作使波形的高度约占屏幕高度的2/3左右，记录屏幕左下角标记1：后面的电压值即为Ku，它表示波形每1cm高度代表的电压的大小4、目测波形从波谷到波峰的高度，即为App，单位为cm5、把第3、4项所得的数据记录到表中，两者相乘即为测得信号电压峰峰值Upp，检验是否与第1项中设定值相近信号的周期和频率测量6、参照实验内容一第6项操作使屏幕在水平方向上显示出波形的2个周期左右，记录屏幕左上角标记A后面的时间值即为Kt，它表示波形每1cm宽度代表的时间大小7、目测波形一个周期内的宽度，即为波长λ，单位为cm8、把第6、7项所得的数据记录到表中，两者相乘即为测得信号的周期T，从而可算得其频率f,与设定值比较数据记录与处理9、把上述数据记录到下表中，并计算测量的电压峰峰值、频率与设定值之间的相对误差表1 用示波器观察信号数据记录表三、李萨如图调节与观察1、用信号线把函数信号发生器的两路输出与示波器的两输入端CH1、CH2相连2、按下示波器X-Y键，使CH1信号作为X轴，CH2信号作为Y轴，此时波形没有时间轴，两坐标轴均为电压3、按下示波器CH2键，打开通道2，注意屏幕左下角应包含标记1：和2：两项同时显示4、调节信号发生器的两路输出正弦波的频率之比Fx:Fy = 1，观察波形，在表中相应位置描绘波形并记录频率5、调节信号发生器的两路输出正弦波的频率之比Fx:Fy = 2，观察波形，在表中相应位置描绘波形并记录频率6、目测所绘波形的切点数并填写到表中，并验证Fx:Fy = Ny:Nx表2 李萨如图观察记录表注:Nx为波形图在X轴上切点个数,Ny为波形图在Y轴上切点的个数。
示波器操作规程引言概述：示波器是一种广泛应用于电子测量和实验中的仪器，它可以显示电压信号的波形和特征，匡助工程师和技术人员进行电路故障排查和信号分析。
为了正确使用示波器并保证测量结果的准确性，下面将介绍示波器的操作规程。
一、示波器的准备工作1.1 确认电源和连接- 确保示波器的电源线连接到可靠的电源插座，并检查电源开关是否打开。
- 使用合适的探头，将示波器的输入端与被测电路正确连接。
1.2 调整示波器设置- 打开示波器，并检查示波器的各项设置是否符合实际需求，如时间基准、触发方式、垂直灵敏度等。
- 根据被测信号的特点，调整示波器的扫描速度和垂直灵敏度，以确保波形显示清晰可见。
1.3 校准示波器- 定期进行示波器的校准，以保证测量结果的准确性。
- 可以使用标准信号源进行校准，或者参考示波器的校准手册进行操作。
二、示波器的基本操作2.1 设置时间基准- 根据被测信号的频率和周期，选择合适的时间基准，使波形在屏幕上完整显示。
- 调整时间基准的旋钮或者菜单选项，使波形的周期适合屏幕的宽度。
2.2 调整触发方式- 根据被测信号的特点，选择合适的触发方式，如边沿触发、脉冲触发等。
- 调整触发电平和触发沿的设置，确保示波器能够稳定地显示被测信号的波形。
2.3 设置垂直灵敏度和偏移量- 根据被测信号的幅值范围，选择合适的垂直灵敏度，使波形在屏幕上充分展示。
- 调整垂直偏移量，使波形在屏幕上的位置合适，不超出显示范围。
三、示波器的高级功能3.1 峰峰值和平均值测量- 利用示波器的测量功能，可以准确地测量信号的峰峰值和平均值。
- 根据测量需要，选择合适的测量功能，并设置测量参数，如自动或者手动触发、测量范围等。
3.2 频谱分析功能- 示波器通常具备频谱分析功能，可以将时域信号转换为频域信号，匡助分析信号的频谱特性。
- 打开频谱分析功能，并设置相应的参数，如频率范围、分辨率等，以获取准确的频谱图。
3.3 存储和导出波形数据- 示波器可以存储和导出波形数据，方便后续的数据分析和处理。

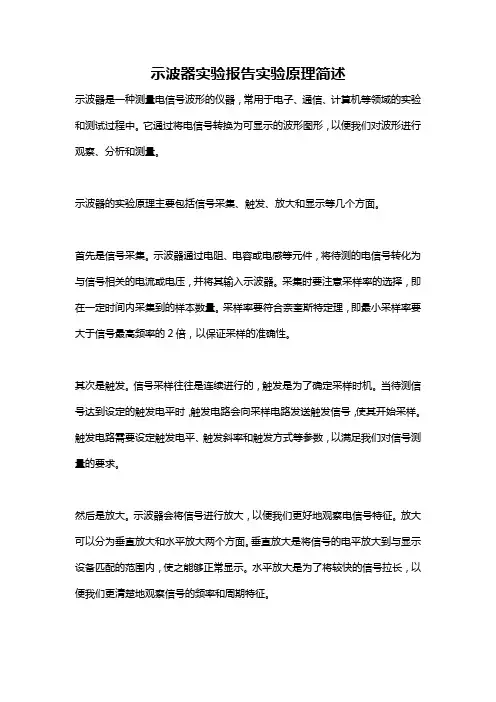

示波器实验报告实验原理简述示波器是一种测量电信号波形的仪器，常用于电子、通信、计算机等领域的实验和测试过程中。
它通过将电信号转换为可显示的波形图形，以便我们对波形进行观察、分析和测量。
示波器的实验原理主要包括信号采集、触发、放大和显示等几个方面。
首先是信号采集。
示波器通过电阻、电容或电感等元件，将待测的电信号转化为与信号相关的电流或电压，并将其输入示波器。
采集时要注意采样率的选择，即在一定时间内采集到的样本数量。
采样率要符合奈奎斯特定理，即最小采样率要大于信号最高频率的2倍，以保证采样的准确性。
其次是触发。
信号采样往往是连续进行的，触发是为了确定采样时机。
当待测信号达到设定的触发电平时，触发电路会向采样电路发送触发信号，使其开始采样。
触发电路需要设定触发电平、触发斜率和触发方式等参数，以满足我们对信号测量的要求。
然后是放大。
示波器会将信号进行放大，以便我们更好地观察电信号特征。
放大可以分为垂直放大和水平放大两个方面。
垂直放大是将信号的电平放大到与显示设备匹配的范围内，使之能够正常显示。
水平放大是为了将较快的信号拉长，以便我们更清楚地观察信号的频率和周期特征。
最后是显示。
示波器通过在显示设备上绘制波形图形，将所采集到的信号以可视化的方式呈现出来。
常见的显示设备有阴极射线管(CRT)和液晶显示器(LCD)两种。
显示设备可以通过设定时间/电压比例来调整波形水平和垂直位置。
此外，示波器还可以提供多种触发和测量功能，如自动测量、游标测量、峰值测量、频率测量等，方便我们对信号进行进一步的分析和处理。
综上所述，示波器通过信号采集、触发、放大和显示等过程，将电信号转换为可视化的波形图形，为我们提供了观察、分析和测量电信号的有力工具。
在实验和测试中，示波器的应用非常广泛，对于我们理解电信号性质、故障排除、波形生成等方面有着重要的作用。
示例波器的简单使用流程教程1. 简介示波器是电子测量仪器中常用的一种，用于显示电信号的强度、时间和频率等信息。
在电子工程领域，示波器被广泛应用于信号分析和故障排除方面。
本教程将介绍示波器的基本使用流程，帮助初学者快速上手该设备。
2. 步骤2.1 连接示波器首先，将示波器与待测信号源相连。
一般情况下，信号源通过BNC接头与示波器的输入端相连。
确保连接牢固可靠，并注意信号源的输出范围是否超过示波器的量程。
2.2 打开示波器和电源接下来，打开示波器的电源。
在示波器的面板上通常会有一个电源按钮，按下按钮即可打开示波器。
同时，确保示波器的其他设置如触发源、垂直位置、水平位置等均处于默认状态。
2.3 设置量程和增益调整示波器的量程和增益是使用示波器的重要步骤。
在示波器的面板上通常会有相应的旋钮或按钮用于调整量程和增益。
首先，根据待测信号的幅值范围，选择合适的量程范围。
然后，根据信号的幅值大小，适当调整增益，以确保信号在显示屏上能够充分展示。
2.4 设置触发源和触发电平触发是示波器显示稳定波形的关键。
示波器会根据设置的触发源和触发电平来确定何时开始显示波形。
在示波器的面板上，一般会有触发源和触发电平的调节旋钮或按钮。
根据待测信号的特点，选择合适的触发源和触发电平，并确保触发有效。
2.5 调整时间基准和水平位置时间基准和水平位置的设置与信号的时间轴有关。
时间基准用于调整时间轴的刻度，而水平位置则用于调整信号在屏幕上的水平位置。
在示波器的面板上，一般会有时间基准和水平位置的调节旋钮或按钮。
根据信号的时间长度和显示需求，进行相应的调整。
2.6 扫描和观察波形完成以上设置后，可以开始扫描和观察波形了。
示波器会根据设置的参数，实时显示待测信号的波形。
可以通过示波器的水平移动、垂直缩放等功能来进一步观察信号的细节。
同时，示波器的触发功能能够帮助捕捉到特定波形或干扰信号。
2.7 保存数据和截图（可选）如果需要保存信号波形或截取屏幕上的显示内容，可以使用示波器提供的数据保存和截图功能。

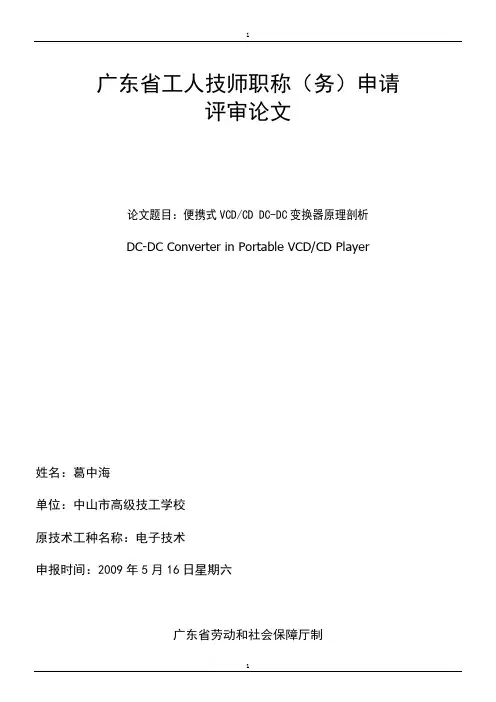

广东省工人技师职称（务）申请评审论文论文题目：便携式VCD/CD DC-DC变换器原理剖析DC-DC Converter in Portable VCD/CD Player姓名：葛中海单位：中山市高级技工学校原技术工种名称：电子技术申报时间：2009年5月16日星期六广东省劳动和社会保障厅制论文题目：便携式VCD/CD DC-DC 变换器原理剖析作 者：葛中海摘 要：本文讨论了低压DC-DC 变换器，升、降压变换器的模型及实例电路，提出优化参数设计的方法关键词：DC-DC 变换器 降压变换器 升压变换器 占空比近两年来VCD 向小型化，轻量化、超薄型迅猛发展，于是便携式VCD&MP3&CD 三合一产品如雨后春笋应运而生，特别是珠江三角洲地区，生产此类产品的企业有几十家之多。
不管它采用哪一家的方案，唯独其电源变换部分几乎一样，部分进口便携式CD 机也采用此电路，所以它有相当的通用性。
大家知道所谓便携式产品，一方面可以用电池（干电池或充电电池）工作，另一方面，因为它具有外接电源接口，可以连接外部电源适配器。
于是，对机器而言无论电源（电池或适配器）电压高或是低，系统都应该能正常工作，这就是为什么便携式VCD/CD 必须有DC-DC 变换电路的原因所在。
便携式VCD/CD 内部有两套DC-DC 变换电路：一套供给伺服系统的驱动部分，这部分变换的电压不要求很稳定，但要求伺服尽可能省电；另一套供给除伺服系统以外其它集成电路使用，这部分的电压有控制电路稳压，所以要求电压一定要稳定。
一、降压型DC-DC 变换器1．降压型DC-DC 变换器模型为了便于讲解第一套的DC-DC 变换电路，先介绍一下降压型DC-DC 变换器的等效模型，如图（1）所示。
图（1） 降压型DC-DC 变换器等效模型开关S 导通时加在电感L 两端的电压为)(Vo Vi -，这期间电感L 由电压)(Vo Vi -励磁、电感存储能量，磁通量增加量为：O N O N t Vo Vi ⨯-=∆)(ϕ (1)开关S 断开时，由于电感电流连续，二极管为导通状态。
项目一 示波器测试板实操示波器测试板是为了示波器的学习使用而设计电路板，它包括相对独立的八个功能模块；其中前七个功能模块是《模拟电子电路》的七个基本电路，第八个功能模块是《数字电子电路》的555定时器。
一、教学目标● 掌握中间抽头变压器全波整流电路的结构和特点。
● 掌握二极管并联稳压、三极管串联稳压电路的结构和工作原理。
● 熟悉运算放大器非线性应用特点，认识“滞回比较器”电路的结构和特点。
● 掌握三极管多谐振荡器的电路结构，认识它的工作原理和波形特点。
● 熟悉RC 串并联网络的频率特性，掌握RC 正弦波振荡器的结构和工作原理。
● 认识RC 网络超前、滞后的电路结构，理解相位差的形成机理。
● 熟悉基极偏置三极管放大电路结构和工作原理，熟悉有关参数的调整方法。
● 了解555定时器内部电路的结构特点，掌握它的工作原理。
● 熟悉555定时器组成的多谐振荡器的电路结构和特点。
二、功能模块（一）、电源模块1．工作原理电源模块电路如图1.1.1。
变压器的次级“双绕组”输出，中间抽头接地，经D1-D4大全波整流（注：不是桥式整流，双绕组公共端是地线）分正负“双电源”输出。
当插座JP1的电压③正①负时，D1、D3导通（D1输出正电压，D3输出负电压）；当①正③负时，D2、D4导通（D2输出负电压，D2输出正电压）。
C2、C6 和C3、C7分别对正负电源滤波——电解电容滤低频，瓷片电容滤高频。
R13和D6组成并联稳压电路，产生+12V 基准电压稳定Q1基极，Q1处于放大状态，发射极输出电压比基极低0.6V （发射结），该电压再由C1、C5和C27二次滤波，所以供给负载的电压相当稳定。
同理，R14和D7组成-12V 基准电压稳定2Q 基极，2Q 处于放大状态，发射极输出电压比基极高0.6V （发射结），该电压再由C1、C5和C26二次滤波，所以供给负载的电压也相当稳定。
由于二极管与负载并联，所以称并联稳压；同理，由于三极管与负载串联，所以称串联稳压。
图1.1.1 电源电路2．特征波形P1和P2（正弦波）P3和P4（有纹波的直流）图1.1.2 CH1是P1，CH2是P2 图1.1.3 CH1是P3，CH2是P4 由图1.1.2可清楚地观察到，当以变压器次级绕组的中间抽头为参考地时，P1和P2是相位反相的正弦波。
由图1.1.3可清楚地观察到，P3和P4分别是具有一定纹波电压的直流电，一个为正电压、另一个为负电压。
注意：信号通道CH1、CH2的参考地电位在屏幕中间！思考计算：①．用数字万用表测量P1（或P2）与GND之间电压用什么挡？测量P3（或P4）与GND之间电压又用什么挡？四个结果分别是多少？答：②．整流后无滤波时，全波整流电路交流电压有效值U o和直流电压平均值U av有何关系？③．整流后有滤波且负载较轻时，全波整流电路交流电压有效值U o和直流电压平均值U av有何关系？④．记录实际测量交流电压有效值U o和直流电压平均值U av，并计算它们的U av/U o？⑤．根据从示波器上读出的交流电压峰值估算交流电压有效值？和实际测量值是否有差别？⑥．用数字万用表测量Q1、Q2基极电压分别为多少？计算流过R13、R14的电流为多少？根据经验判断稳压二极管D6、D7是否工作于陡降区？⑦．用数字万用表测量P5、P6电压分别为多少？判断三极管Q1、Q2的工作状态？（二）、多谐振荡器模块1．工作原理所谓振荡器就是接通电源电路即可连续自由振荡，输出一定频率、一定幅度波形的自激振荡电路。
由于电路没有稳定状态，三极管在导通和截止两种状态之间来回翻转，所以称多谐振荡器。
如图1.2.1元器件几成对称分布。
虽然元器件标称值一样，但是实际的元器件肯定有差异。
一旦接通电源就会有一只三极管先导通、另一个暂时截止。
首先，假设Q3开始导通P7接地，由于C20两端电压不能突变，则P9瞬间被拉到某一负Q一直保持导通。
但是，这种状态不能持续长久！随着R27对电位①，Q4可靠截止！此时，3C20充电的持续进行，P9点电压逐渐上升（见图1.2.3之CH2由负峰值弧线上升段），一旦P9电压上升当到约0.6V，电路随即转入下一个“暂态”……图1.2.1 多谐振荡器2．特征波形①因为Q3刚导通前的瞬间C20正极等于电源电压（见图1.2.2之P7峰值），此时Q4导通C20负极等于0.6V（图1.2.3之见P9横线段右端），所以，电容C20正、负极之间电压差约为电源电压。
由于电容两端电压不能突变，一旦Q3导通电容C20正极从电源峰值跳变为地，负极就必然下跳到某一负电位。
图1.2.2 CH1是P7，CH2是P8 图1.2.3 CH1是P7，CH2是P9 （三）、方波和三角波模块1．方波电路工作原理由双门限电压比较器再加上RC 负反馈电路，便可组成方波（矩形波）发生器，如图1.3.1所示。
图中双向稳压二极管对输出电压起限幅作用——稳压二极管反向串联，无论何种电压，限幅幅度都为一个二极管正向与和反向稳定电压之和！观察U 2B ，假设开始时U +=U -=0，且U O =5.6V+0.6V=6.2V ，理论计算门限电压：V U R R R U O P 2.42833281=∙+= 于是，同相端（U +）由零跳变成U P1，而U -=0（电容C10电压不能突变），U -< U P1，确保输出电压U O =6.2V 不变。
与此同时，U O 经电阻R32对C10充电，U -由零逐渐上升，当U -> U P1时输出电压翻转，U O 由6.2V 跳变为-6.2V ，这时门限电压：V U R R R U O P 2.42832282-=∙+-= 此后电容放电，U -由4.2V 逐渐下降，直到下降到-4.2V 时，输出电压U O 又发生翻转，从-6.2V 跳变为+6.2V ……图1.3.1 方波发生器 2．特征波形图1.3.2 CH1是P11，CH2是P12 图1.3.3 CH1是P12，CH2是P13 思考算：①．观察图1.3.2 显示CH1锯齿波正负峰值约为多少？与理论计算值有差别吗？CH2方波正负峰值约为为多少？与理论计算值有差别吗？②．图1.3.3显示CH2方波正负方波峰值不对称，正峰值约为为多少？负峰值约为为多少？同学们想一想为什么会这样？（四）、RC 桥式振荡模块RC 桥式振荡器如图1.4.1所示。
电路采用集成运放接成同相放大器，并以RC 串并联电路作为选频网络。
由于RC 串并联网络在0f f =②附加相移为零，满足电路相位平衡条件，反馈信号与原输入信号相位相同，所引反馈为正反馈！同时，RC 串并联网络提供的反馈系数3/1/==o f u u F （f u 是运放③端的输入电压，o u 是运放①端的输出电压），只要同相放大器的电压放大倍数A u >3，即可满足起振条件。
图1.4.1 RC 桥式振荡电路 图1.4.2 CH1是P15，CH2是P16② RC f π2/10=。
电路中设置二极管用意当输出电压幅值增大后二极管电阻减小，即反馈电阻变小，电压放大倍数A u 随之下降，从而达到自动稳幅。
（五）、相位超前滞后模块所谓相位超前、滞后，就是利用阻容网络构成的RC 充放电电路。
超前网络特点：电容串联、电阻接GND ，滞后网络特点：电阻串联、电容接GND 。
由于电容的电流超前于电压，超前网络电容的电流超前作用于电阻上，所以电阻电压波形超前；滞后网络电容的充电电压滞后于电流作用于电阻上，所以电容电压波形滞后。
图1.5.1 CH1是P19，CH22是P20 图1.5.2 CH1是P21，CH12是P22 （六）、电压放大模块1．工作原理如图1.6.1，这是常见的分压式偏置式电压放电电路。
图中R17、R29分别为上、下偏置电阻，构成对电源+12V 的分压。
R10为发射极电阻，由于它没有交流旁路电容，所以R10对交、直流信号都有反馈作用，因而，电路的放大倍数只有几倍。
R18是集电极上拉电阻，放大的电压信号由集电极输出，再由C22耦合供给后级电路。
R11是负载，计算时可不作考虑。
2．静态工作点的估算估算静态工作点步骤如下：Vcc R R R U B ⨯+=291729 -=B E U U 0.6V 10/R U I E E = β/E B I I =C C I R R Vcc U ⨯+-=)(1018思考计算：1．假设三极管电流放大倍数200=β，理论计算B U 、E U 、E I 、B I 和C U ？图1.6.12．用数字万用表测量电源网络+12V和P23、P24和P25（Q5的B、C、E）直流电压分别为多少？3．计算电阻R17、R29、R10和R18实际电流分别为多少？根据计算之结果，估算三极管电流放大倍数 有多少？4. 用示波器测量输入、输出信号的幅度（峰-峰值），粗略计算本电路的电压放大倍数？5．把一只4.7uF的电容并联于R10两端，观察P26点电压波形如何变？6.短路R10，重新估算静态工作点，三极管能否正常工作？把R17改为470K又如何？3．特征波形观察图1.6.1，测试点P23、P24和P25都有稳定直流电压——静态工作点电压。
正常工作时，这些点的波形是叠加在直流电压之上的正弦波，如图1.6.2和图1.6.4。
交流测试时没有直流偏压，如图1.6.3和图1.6.5。
CH1、CH2：直流测试CH1、CH2：交流测试图1.6.2 CH1是P23，CH2是P24 图1.7.3 CH1是P24，CH2是P26CH1、CH2：直流测试 CH1、CH2：交流测试图1.7.4 CH1是P23，CH2是P25 图1.7.5 CH1是P23，CH2是P25 P26的直流电压为零，所以交、直流测试的电压波形完全一样，然而意义并不相同，如图1.6.6。
图1.6.6 CH1是P26（交流测试），CH22是P26（直流测试） （七）、脉冲调制模块1．555定时器用555定时器构成一个施密特触发器，再把这个施密特触发器改接成多谐振荡器，如图1.7.1。
不过，我们这个施密特触发器稍微复杂一些，除了“二六一搭”（555定时器的②和⑥脚相连之意）以外，又增加了一个电阻1R 。
1R 与555定时器内部的放电管Td 构成了一个反相器。
我们看到，电阻2R 和电容C构成了RC 积分电路，施密特触发器的一个输出端（⑦脚）接RC 积分电路的输入端，RC 积分电路的输出端接施密特触发器的输入端（555定时器的②和⑥脚）。
这样，一个多谐振荡器就成了。
也许有人会问：为什么要用两个输出端（555定时器的⑦脚③脚）的施密特触发器呢？一个输出端的施密特触发器也可以呀！因为施密特触发器的另外一个输出端（③脚）专门作为多谐振荡器的输出，所以我们可以最大限度地保证多谐振荡器的带负载能力（这个多谐振荡器可以驱动小型继电器）！图1.7.1 555定时器组成多谐振荡器（内部框图）2．工作原理当开关1S 断开时，555定时器组成一个标准的多谐振荡器电路结构：充电通路用虚线标记，放电通路用点划线标记，如图1.7.2。
