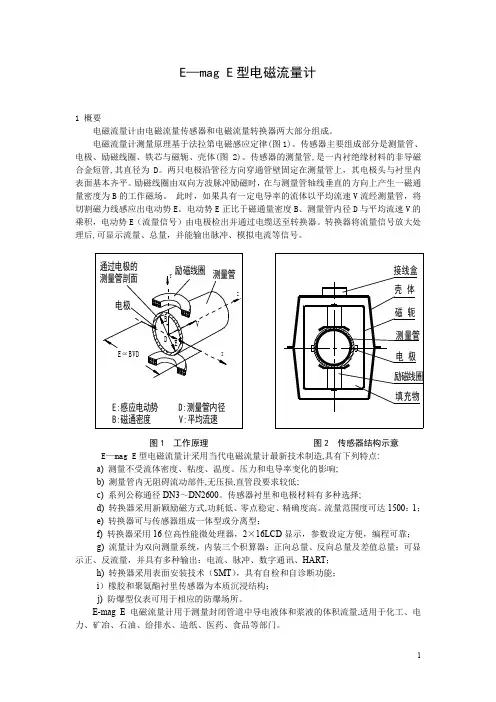

E —mag E型电磁流量计使用说明书
A 流量计与传感器
1 产品功能用途 1.1 产品特点
电磁流量计是一种应用法拉第电磁感应定律的流量计。本产品系采用当代电磁流量计最新技术制造, 具有下列特点: a 测量不受流体密度、粘度、温度、压力和电导率变化的影响; b 测量管内无阻碍流动部件, 无压损, 直管段要求较低; c 系列公称通径DN3～DN3000。传感器衬里和电极材料有多种选择; d 转换器采用新颖励磁方式, 功耗低、零点稳定、精确度高。流量范围度可达1500：1； e 转换器可与传感器组成一体型或分离型； f 转换器采用16位高性能微处理器，2×16LCD 显示，参数设定方便，编程可靠； g 流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示正、反流量，并具有多种输出：电流、脉冲、数字通讯、HART ； h 转换器采用表面安装技术（SMT ），具有自检和自诊断功能；
i ）橡胶和聚氨酯衬里传感器为本质沉浸结构；
j 防爆型仪表可用于相应的防爆场所。 1.2 主要用途 E-mag E 电磁流量计用于测量封闭管道中导电液体和浆液的体积流量, 适用于化工、电力、矿冶、给排水、造纸、医药、食品等部门。 2 产品形式和组成 2.1 组成 电磁流量计由电磁流量传感器和电磁流量转换器两大部分组成。 2.2 产品形式(图1
E-mag E电磁流量计的传感器衬里和电极有多种材料供用户选择。 转换器以操作键形式区分有按键和磁键两种形式。 转换器同传感器可组成一体型流量计或分离型流量计。一体型流量计公称通径仅限于
2.3 编码与铭牌(图2
E-mag E 型电磁流量计有多项选择内容, 为便于用户选型订货和工厂生产管理.
采用数字编码来表示产品全部要素, 铭牌中的编码, 见首页"E-mag E 型电磁流量计选型编码表" 。 由于转换器是根据配套传感器进行最终调试，请务必保持转换器标牌中的编码编号与整机铭牌中编码编号的一致。流量计所附铭牌上载明了编码主要参数，流量计的实际工作温度和压力严禁超出规定值。
电磁流量计的工作原理
电磁流量计（Eletromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计是根据法拉第电磁感应定律制成的，电磁流量计用来测量导电液体体积流量的仪表。由于其独特的优点，电磁流量计目前已广泛地被应用于工业过程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；电磁流量计各种浆液流量测量，形成了独特的应用领域。
在结构上，电磁流量计由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将此信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成流量信号成正比的标准电信号输出，以进行显示，累积和调节控制。
电磁流量计的基本原理
一、测量原理
根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B， L，u三者互相垂直，则e＝Blu。与此相仿，在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速u流动时，导电流体就切割磁力线．如果在管道截面上垂直于磁场的直径两端安装一对电极，则可以证明，只要管道内流速分布为轴对称分布，两电极之间也特产生感生电动势：e＝BD。式中，为管道截面上的平均流速．由此可得管道的体积流量为：qv＝πDUˉ。由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关．这就是电磁流量计的测量原理。需要说明的是，要使式qv＝πDUˉ严格成立，必须使测量条件满足下列假定：
① 磁场是均匀分布的恒定磁场；
② 被测流体的流速轴对称分布；
谈电磁流量计的安装与使用
摘 要：本文结合作者切身经验，详细介绍了电磁流量计在其安装与使用方面应具备的一些技巧和方法。
关键词：电磁流量计 流量计量 安装 使用 技巧
1. 引 言
电磁流量计（简称EMF）是利用法拉第电磁感应定律制成的一种测量导电液体体积流量的仪表。20世纪50年代初EMF实现了工业化应用，近年来在世界范围内，EMF产量约占工业流量仪表总数的5%～6.5%，特别是2000年以来，这个数值有逐年上升的趋势。电磁流量计作为工业流量测量仪表的一种，在其安装与使用方面有一些技巧和注意事项，在这里结合我一些切身经验和大家讨论，希望能对电磁流量计的正确安装与使用作出贡献。
2. 电磁流量计的使用优点
电磁流量计的测量通道是一段无阻流检测件的光滑直管，因不易阻塞适用于测量含有固体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等；
它不产生因检测流量所形成的压力损失，仪表的阻力仅是同一长度管道的沿程阻力，节能效果显著，对于要求低阻力损失的大管径供水管道最为适合；
电磁流量计所测得的体积流量，实际上不受流体密度、粘度、温度、压力和电导率（只要在某阈值以上）变化明显的影响；
与其他大部分流量仪表相比，它的前置直管段要求较低；
电磁流量计的测量范围度大，通常为20：1～50：1，可选流量范围宽。满度值液体流速可在0.5～10m/s内选定。有些型号仪表可在现场根据需要扩大和缩小流量（例如设有4位数电位器设定仪表常数）不必取下作离线实流标定；
电磁流量计的口径范围比其他品种流量仪表宽，从几毫米到3m；可测正反双向流量，也可测脉动流量，只要脉动频率低于激磁频率很多；仪表输出本质上是线性的；
易于选择与流体接触件的材料品种，可应用于腐蚀性流体。
当然，电磁流量计也有缺点。比如它不能测量电导率很低的液体，如石油制品和有机溶剂等；不能测量气体、蒸汽和含有较多较大气泡的液体；通用型EMF由于衬里材料和电气绝缘材料的限制，不能用于测量较高温度的液体。
TI

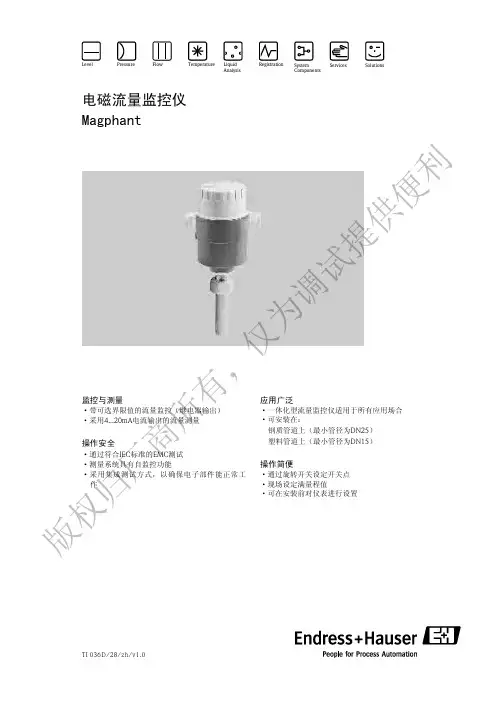

036D/28/zh/v1.0ServicesPressureFlowTemperatureLiquidAnalysisRegistrationSystemComponentsLevelSolutions
监控与测量
操作安全·带可选界限值的流量监控（继电器输出）·采用电流输出的流量测量·通过符合标准的测试·测量系统具有自监控功能·采用集成测试方式，以确保电子部件能正常工作4...20mAIECEMC应用广泛
操作简便·一体化型流量监控仪适用于所有应用场合·可安装在：钢质管道上（最小管径为）塑料管道上（最小管径为）·通过旋转开关设定开关点·现场设定满量程值·可在安装前对仪表进行设置DN25DN15电磁流量监控仪Magphant
版权归厂商所有，仅为调试提供便利
2Magphant
Endress+
Hauser首先，需要确认测量的工艺过程工作正常，仪表设定值不可超过其极限值。通过检测传感器末端的电磁感应信号来进行测量。Magphant
应用实例应用场合：成套设备厂化学工业能源生产水处理饮料工业乳制品业金属生产与处理农场与园艺Magphant测量系统应用场合
应用：———————————————/泵体空转保护流量监控根据流量大小进行开关切换控制泵体、涡轮、压缩机及热交换机的冷却系统流量监控泵体功能监控监控发电厂中涡轮或发电机中轴承的冷却液变压器的冷却回路对配水系统中阀体进行状态指示管道堵塞指示筛选控制清洁过程监控制冷厂中的冷却系统检测轴承及变送器的冷却系统的故障对灌溉系统进行控制与监控流量测量通风/排气系统的冷却管路
根据流率大小进行开关切换
监控冷却系统
监控冷却系统
泵体的冷却控制泵体空转保护
版权归厂商所有，仅为调试提供便利3Endress+
Hauser法拉第电磁感应定律指出在磁场中运动的导体上会生成一个感应电势。进行流量测量时，导电液体就相当于定律中的运动导体。感应电压与介质的流率成正比，通过一对电极将感应电压传送至放大器中进行处理。由微处理机控制的具有稳定零点的电极将感应电压信号转换成模拟输出信号。4...20mA功能测量原理
