一体式电磁流量计
介绍

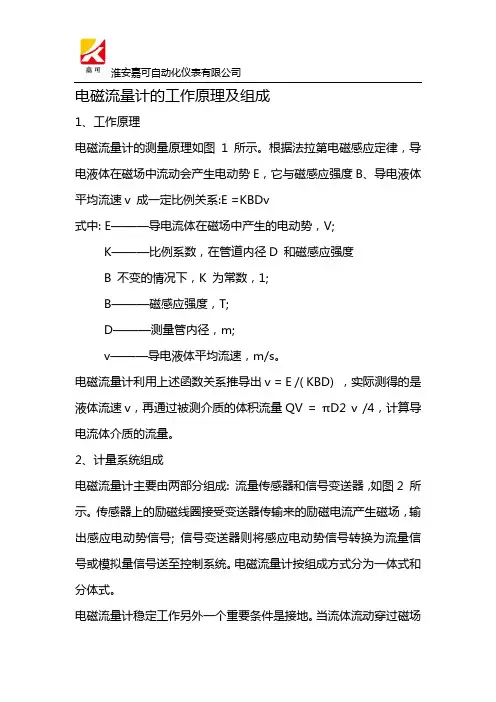

一体式电磁流量计是依照法拉第电磁感应定律制定，用来测量导电流体的体积流量。由于独特的特点已普遍地应用于工业上各类导电液体的测量。要紧用于化工、造纸、食物、纺织、冶金、环保、给排水等行业，与运算机配套可实现系统操纵。
1．电磁流量计没有可动部件，也没有阻流件，可不能引发压力损失，同时也可不能引发磨损，阻塞等问题。
2．电磁流量计是一体积流量测量仪表，在测量进程中不受被测介质的温度、粘度、密度和导电率（在必然范围内）的阻碍。
3．电磁流量计的量程范围宽，可达1：100。另外，电磁流量计只与被测介质的平均流速成正比，而与轴对称的流动状态（层流或紊流）无关。
4．电磁流量计无机械惯性，反映灵敏，能够测量瞬时脉动流量，而且线性好，因此能够将测量信号直接用转换器线性的转换成标准信号输出。LD-T型可当场指示，LD型可远距离传送。
结构
一体式电磁流量计的结构要紧由磁路系统、测量导管、电极、外壳、衬里和转换器等部份组成。
选型Model Selection
AMTT101 智能一体式电磁流量计Intelligent electromagnetic flowmeter
口径(mm)
Caliber(mm）
代号 口径(mm) 流量范围（m3/h）
代号 口径（mm） 流量范围（m3/h）
D10 10
扩展流量范围及其他大口径流量范围请联系致电江苏得能仪器仪表有限公司客服人员咨询！
Expand the flow range and other large caliber flow range, please contact Shanghai constant Instrument Co.,
Ltd. customer service personnel consultation!
介质温度
Medium
temperature T0 0～80℃
T1 0～120℃
T2 0～180℃
衬里材料
Lining
material F0 聚氨脂≤80℃中性矿浆、泥浆、煤浆
F1 耐磨橡胶≤60℃一般酸、碱、盐介质
F2 聚四氟乙烯≤180℃浓度较大酸、碱、盐介质
F3 改性聚氨脂≤120℃中性浆液
电极材料
Electrode
material K1 316L
K2 哈氏
K3 钛材/钽材
K4 碳化物（耐磨）
工作压力
Working
pressure P1 全系列口径
P2 口径≤150
P3 16MPa 口径≤150
P4 25MPa 口径≤150
P5 35MPa 口径≤150
连接方式
Connection
mode C0 法兰式
C1 法兰夹装式
C2 插入式
转换器结构
Converter
structure E1 一体式智能表头
E2 分体式智能表头，注：信号线长度应注明
供电电压
Supply
voltage H0 220VAC
H1 24VDC
输出类型
type of output G1 4～20mA
G2 1～5V
G3 Rs485
防爆类型
Explosion
proof type N 普通型
D 隔爆型（供电应选24VDC）
↓
AMTT101
－ D25 T0 K1 P1 C0 E1 H1 G1 D
型号举例Example of model
五、安装
方式
一体式电磁流量计简单说是由流量传感器变送器组成的。一体式电磁流量计的安装要求是必然要安装在管路的最低点或管路的垂直段，可是必然是在满管的情形下，对直管段要求是前5D后3D，如此才能保证电磁流量计的利用和对精度的要求。
一体式电磁流量计的测量原理不依托流量的特性，若是管路内有必然的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）那么与测量无关。若是在测量区内有稳态的涡流那么会阻碍测量的稳固性和测量的精度，这时那么应采取一些方法以稳固流速散布：
1. 增加前后直管段的长度
2. 采纳一个流量稳固器
3. 减少测量点的截面。
安装位置
安装地址的选择
为了使流暈计工作靠得住定，安装地址时应注意以下几个方面的要求
（1） 尽开磁性物体及具有强电磁场的设备（如大电机、大变压器的等），以避免磁场阻碍传感器的工作磁场和流量信号。
（2） 应尽可能安装在干燥通冈的地方，不宜湿、易积水的地址安装
（3） 应尽可能擗免日晒雨淋，幸免环境温度高于60℃及相显度大于95％。
（4） 畢便丑倡彦，活动方便的地址。
（5） 一体式电磁流量计应安水泵后，绝不能在抽吸侧安装，阀门应安装在流量下游侧。
六、自诊断信息与故障处置
一体式电磁流量转换器具有自诊断功能。除电源和硬件电路故障外，一样应用中显现的故障均能正确给出报警信息。这些信息在显示器右下方给出相应提示。
故障处置：
1) 仪表无显示
a） 检查电源是不是接通；
b） 检查电源保险丝是不是完好；
c） 检查供电电压是不是符合要求；
若是上述都正常，请将转换器交生产厂维修。
2) 励磁报警
a) 励磁接线X和Y是不是开路；
b) 检查励磁线圈电阻值正常，那么转换器有故障。
3) 空管报警
a) 测量流体是不是充满传感器测量管；
b) 用导线将转换器信号输入端子A、B和C三点短路，现在若是“空管报警“提示撤消，说明转换器正常，有可能是被测流体电导率低或空管阈值及空管量程设置错误；
c) 检查信号连线是不是正确；
d) 检查传感器电极是不是正常：
4）测量的流量不准确
a) 流体是不是充满传感器测量管；
b) 信号线连接是不是正常；
c) 检查传感器系数、传感器零点是不是按传感器标牌或出厂校验单设置正常；
保养、维修
（1） 传感器安装场所应符合第四节的要求，并要维持外罩整洁
（2） 变送器需放置在整洁、通风、干燥的地址。
（3） 每两年需检检定一次，对精度要求较高的用户，需送检。
运输、贮存
（1） 运输前必需将仪表装箱，运输进程中要警惕轻放，不得野蛮装卸。
（2） 贮存场所必需干燥、通风，幸免侵蚀气体侵蚀，环境温度不要太低或太高。
（3） 贮存期限最好不要超过三年。
开箱及检查
（1） 开箱时不得重力捶击包装箱，应注意不要损坏仪表。
（2） 检查内容：按装箱单所注事项一一检查。
