建筑工程结构施工图设计存在的问题及对策研究

作者：孙必祥

来源：《建筑工程技术与设计》2015年第10期

摘要：建筑工程结构施工图是进行工程设计与施工的最基础资料，因此图纸的准确性直接关系到后续施工是否能够顺利完成，图纸在进行设计时有诸多注意事项，一旦施工图出现问题就会影响到设计质量和施工质量。从当前国内建筑工程结构施工图设计来看，主要存在着文字、参数选取、方法不当三个方面的错误，主要是由于设计人员的思想懈怠与技术水平不足造成的，因此可以从技术人员业务素质和思想水平提升两个方面来改进。

关键词：结构施工图，设计，问题，对策，分析

引言：对建筑工程而言，前期的建筑结构设计阶段至关重要，直接关系到后期的施工成本与施工质量，而相关图纸的绘制与设计更是最重要的资料之一，结构施工图是反映设计理念的最直观资料，如果此类图纸出现错误就有可能带来重要的影响。在实际的工程结构设计中，许多时候会由于各种原因造成图纸错误，这种错误会直接影响项目质量甚至导致项目失败，造成错误的原因主要是设计人员的失误或者是图纸后期处理不当带来的错误，要想提高建筑工程结构施工图纸设计的准确度，就必须从设计人员入手，提高其业务水平和个人素质，意识到施工图纸的重要性，从而保障建筑工程结构施工质量。

1 工程结构施工图设计中现存缺陷

1.1 对图纸中文字重视程度不够

建筑工程结构施工图纸中不仅有大量的图形标志，也会附带大量的文字说明，其中最主要的就是工程技术参数与施工安全措施，而对于工程施工而言，施工安全是最重要的事情，只有确保施工安全才能够确保施工技术措施的落实以及项目的完成，但是在建筑工程结构施工图纸中往往容易忽略这个事情，导致建筑工程结构施工图纸中的信息不够完善，施工方无法准确的通过图纸把握设计要点，从而造成施工错误，因此必须加强建筑结构施工图纸中文字部分的编写。

龙源期刊网

论建筑工程施工中存在的问题及应对策略

作者：王鹏程

来源：《现代装饰·理论》2013年第01期

摘 要：建筑工程项目存在的质量问题是近几年我国人民较为关注的民生问题，建筑工程质量之所以受人们关注的原因除了与我国加大对建筑市场的支持力度外，还与工程施工质量密切相关。在过去几十年里，我国在建筑工程项目的建设上取得了较大的发展及进步，一批批技术精湛的工程项目的出现不仅提高了人们的生活质量，同时也促进了我国建筑行业的发展。尽管目前我国建筑行业已经获得举世瞩目的成就，但在实际工作中依然存在一些偷工减料的工程。本文将对我国建筑工程中经常发生的问题进行总结归纳，并提出相应的解决及预防措施。

关键词：建筑；施工；质量问题

质量问题一直是我国老百姓关注的热点问题，工程施工项目关系到我国经济的发展及人们生活水平的提高，因此防止及减少建筑工程事故的发生，对确保我国人们的生命财产安全具有重要的意义。工程质量是工程施工过程中核心问题，是决定工程建设是否符合要求的关键。随着我国经济发展，工程施工项目不断增加，随着工程项目大量涌现，一些质量较差的豆腐渣工程也随之上升，这些劣质的工程项目给我国老百姓生命财产安全构成严重的威胁，因此引起老百姓的广泛关注。本文将结合我国近几年工程施工过程中存在的质量问题进行分析，并提出相应的应对策略及预防措施。

一 建筑工程中存在的质量问题

（1）设工单位看重效益忽视质量

目前一些施工单位在利益的驱使下，购买一些价格较低、质量较差或不合格的建筑材料进行施工，或者从一些废品收购站中回收一些生锈或韧性达不到的规定的钢材。这些材料原来大多数使用在平房的构造中，长时间的使用容易导致这些钢材出现开裂、断筋、变形等问题。一些施工企业为了赶进度，以次充好，用一些含杂质的沙石代替混凝土水泥。一些砂子在使用的过程中不经筛选就直接掺进混凝土中。一些砂子泥土含量过高，不经清洗就直接用于施工中，这些做法会导致混凝土的强度不够，经打压后不符合使用要求。我国自2008年后已经禁止使用325#水泥，一些生产企业为了谋取利润将325#水泥更换为425#水泥，以次充好，从而给导致一些劣质的工程发生。

结构施工图常见问题解析及预防

因电子计算机的发展，建筑结构设计由原来的专业性非常墙的行业转为比较普通的行業，学过土木工程专业的大学毕业生，只要能操作计算机，很快就能进入结构设计行业且担任工程项目设计任务。但由于工程经验欠缺，设计周期过短等原因造成的施工图上各类问题层出不穷，笔者依据多年设计及审图经验总结出结构施工图中常见问题，并分析原因，提出预防措施，希望对结构设计行业有所帮助。

标签：结构施工图 图纸缺陷 成因分析 预防措施

1、笔误

所谓笔误就是设计人员在施工图绘制时所犯的一些比较低级的错误，比如错别字、错误的符号等，主要表现为如下：

1.1钢筋标注有误：

如某框架梁支座配筋标注为10 25 6/5，底筋标注8 24 4/5;上下钢筋根数与排布方式矛盾、且底部钢筋直径为24mm，目前我国没有该型号钢筋;某框架柱截面图中为16根钢筋，集中标注为16 20原位标注角筋为4 20，中部钢筋为每侧3 18，与集中标注不符。这些不是什么重大问题，但是会造成现场施工人员比较迷惑，工期延误，对设计单位造成不良影响。

1.2尺寸标注有误（以下两组图）：

第一组图中 同一位置框架柱在两层中定位不一致，导致二层框架柱在Y向掉抗，有效截面不足，且二层中框架柱集中标注与原位标注尺寸矛盾，无法施工;第二组图中框架梁与框架柱定位不符，导致框架梁有部分无法支承在框架柱上（俗称梁掉抗），造成梁柱节点较弱，不满足强节点要求，若按图施工会造成质量缺陷。

1.3轴线号、标高等注写错误

某商业楼由于结构设计人员复用相邻建筑楼梯结构图时，未修改轴线号，导致结构施工完成后发现楼梯错了一个开间，造成无法挽回的缺陷;某住宅小区地下室为大地盘车库，由于设计人员将绝对标高注写错误，导致施工单位将基坑超挖两米，造成较大损失。

笔误类问题并不是设计人员专业水平低下的问题，而是设计及审核人员是否细心，是否有责任心问题，这一类问题只要设计及审核人员够负责人，不难发现。但是由于目前结构设计周期短，方案变化次数多，无法给结构专业人员足够的时间去检查图纸，再加上设计人责任型不够。这一类问题在现场最为突出。

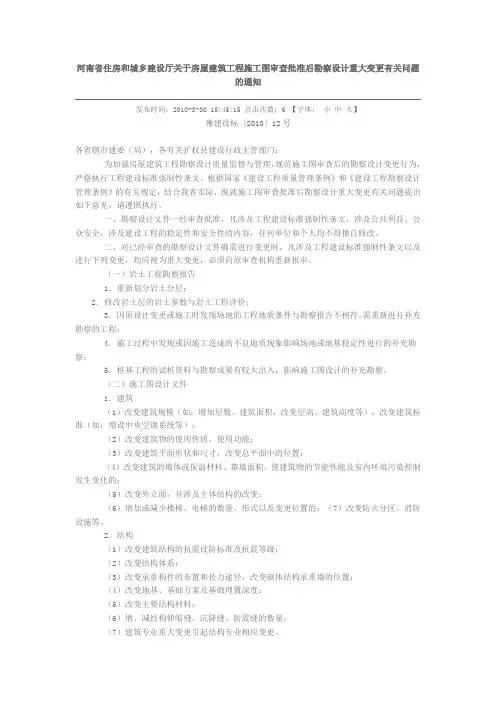

河南省住房和城乡建设厅关于房屋建筑工程施工图审查批准后勘察设计重大变更有关问题的通知

发布时间：2010-3-30 15:45:15 点击次数：6 【字体： 小 中 大】

豫建设标〔2010〕12号

各省辖市建委（局），各有关扩权县建设行政主管部门：

为加强房屋建筑工程勘察设计质量监督与管理，规范施工图审查后的勘察设计变更行为，严格执行工程建设标准强制性条文。根据国家《建设工程质量管理条例》和《建设工程勘察设计管理条例》的有关规定，结合我省实际，现就施工图审查批准后勘察设计重大变更有关问题提出如下意见，请遵照执行。

一、勘察设计文件一经审查批准，凡涉及工程建设标准强制性条文，涉及公共利益、公众安全，涉及建设工程的稳定性和安全性的内容，任何单位和个人均不得擅自修改。

二、对已经审查的勘察设计文件确需进行变更时，凡涉及工程建设标准强制性条文以及进行下列变更，均应视为重大变更，必须向原审查机构重新报审。

（一）岩土工程勘察报告

1. 重新划分岩土分层；

2. 修改岩土层的岩土参数与岩土工程评价；

3. 因原设计变更或施工时发现场地的工程地质条件与勘察报告不相符，需重新进行补充勘察的工程；

4. 施工过程中发现或因施工造成的不良地质现象影响场地或地基稳定性进行的补充勘察；

5. 桩基工程的试桩资料与勘察成果有较大出入，影响施工图设计的补充勘察。

（二）施工图设计文件

1. 建筑

（1）改变建筑规模（如：增加层数、建筑面积，改变层高、建筑高度等），改变建筑标准（如：增设中央空调系统等）；

（2）改变建筑物的使用性质、使用功能；

（3）改变建筑平面形状和尺寸，改变总平面中的位置；

（4）改变建筑的墙体或保温材料、幕墙面积，使建筑物的节能性能及室内环境污染控制发生变化的；

（5）改变外立面，并涉及主体结构的改变；
