钢材常用的热处理方法及常见零件的热处理

钢的五种热处理工艺热处理工艺——表面淬火、退火、正火、回火、调质工艺：1、把金属材料加热到相变温度（700度）以下，保温一段时间后再在空气中冷却叫回火。

2、把金属材料加热到相变温度（800度）以上，保温一段时间后再在炉中缓慢冷却叫退火。

3、把金属材料加热到相变温度（800度）以上，保温一段时间后再在特定介质中（水或油）快速冷却叫淬火。

◆表面淬火•钢的表面淬火有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。

在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。

由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。

根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。

感应表面淬火后的性能:1.表面硬度：经高、中频感应加热表面淬火的工件，其表面硬度往往比普通淬火高2～3单位（HRC）。

2.耐磨性：高频淬火后的工件耐磨性比普通淬火要高。

这主要是由于淬硬层马氏体晶粒细小，碳化物弥散度高，以及硬度比较高，表面的高的压应力等综合的结果。

3.疲劳强度：高、中频表面淬火使疲劳强度大为提高，缺口敏感性下降。

对同样材料的工件，硬化层深度在一定范围内，随硬化层深度增加而疲劳强度增加，但硬化层深度过深时表层是压应力，因而硬化层深度增打疲劳强度反而下降，并使工件脆性增加。

一般硬化层深δ＝（10～20）％D。

较为合适，其中D。

为工件的有效直径。

◆退火工艺退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。

退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。

总之退火组织是接近平衡状态的组织。

•退火的目的①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。

②细化晶粒，消除因铸、锻、焊引起的组织缺陷，均匀钢的组织和成分，改善钢的性能或为以后的热处理作组织准备。

常用钢材热处理参数常见的钢材热处理参数包括淬火、回火、退火、正火等。

下面将详细介绍它们的温度范围、保温时间以及应用领域。

1. 淬火（quenching）淬火是指将加热至临界温度以上的钢材迅速冷却至室温或低温的热处理过程。

淬火的目的是增加钢材的硬度和强度。

常见的淬火温度范围为800℃到950℃，保温时间通常为数分钟。

钢材的选用因素包括成分、形状和尺寸、要求的性能等。

应用领域包括汽车零部件、工具、刀具等。

2. 回火（tempering）回火是指将淬火后的钢材加热至一个较低的温度范围并持续保温一段时间的热处理过程。

回火使得钢材硬度和强度降低，但同时也提高了其韧性和可塑性。

回火一般在淬火后立即进行。

温度范围通常为150℃到700℃，保温时间则根据要求的性能来确定。

应用领域包括航空航天、机械零部件、轴承等。

3. 退火（annealing）退火是指将钢材加热至足够高的温度并持续保温一段时间，然后缓慢冷却的热处理过程。

退火的目的是消除钢材内部的应力，改善它的可加工性和韧性。

退火温度和保温时间的选择依赖于钢材的成分和形状，一般在600℃到800℃之间。

应用领域涉及到钢材的精密加工，如汽车制造、船舶等。

4. 正火（normalizing）正火是指将加热至临界温度以上的钢材空气冷却至室温的热处理过程。

正火可以消除钢材内部的应力，改善它的可加工性和韧性。

正火温度范围一般为800℃到950℃，保温时间通常为数分钟。

应用领域包括汽车零部件、轴承、机械零件等。

此外，还有其他钢材热处理方法如奥氏体化退火、球化退火等针对不同的钢材类型和应用需求的热处理方法。

具体的热处理参数应根据材料的成分、形状和要求的性能来确定，并结合实际生产条件进行调整。

因此，在进行钢材热处理时，需要进行一系列的试验和分析，以确定最佳的处理参数。

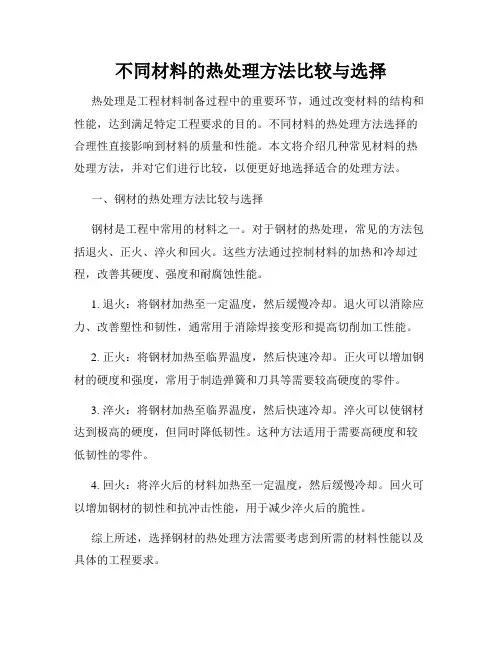

不同材料的热处理方法比较与选择热处理是工程材料制备过程中的重要环节，通过改变材料的结构和性能，达到满足特定工程要求的目的。

不同材料的热处理方法选择的合理性直接影响到材料的质量和性能。

本文将介绍几种常见材料的热处理方法，并对它们进行比较，以便更好地选择适合的处理方法。

一、钢材的热处理方法比较与选择钢材是工程中常用的材料之一。

对于钢材的热处理，常见的方法包括退火、正火、淬火和回火。

这些方法通过控制材料的加热和冷却过程，改善其硬度、强度和耐腐蚀性能。

1. 退火：将钢材加热至一定温度，然后缓慢冷却。

退火可以消除应力、改善塑性和韧性，通常用于消除焊接变形和提高切削加工性能。

2. 正火：将钢材加热至临界温度，然后快速冷却。

正火可以增加钢材的硬度和强度，常用于制造弹簧和刀具等需要较高硬度的零件。

3. 淬火：将钢材加热至临界温度，然后快速冷却。

淬火可以使钢材达到极高的硬度，但同时降低韧性。

这种方法适用于需要高硬度和较低韧性的零件。

4. 回火：将淬火后的材料加热至一定温度，然后缓慢冷却。

回火可以增加钢材的韧性和抗冲击性能，用于减少淬火后的脆性。

综上所述，选择钢材的热处理方法需要考虑到所需的材料性能以及具体的工程要求。

二、铝合金的热处理方法比较与选择铝合金是另一种常用的工程材料。

和钢材不同，铝合金在热处理过程中通常没有明显的相变，主要通过固溶和时效来改善其性能。

1. 固溶处理：将铝合金加热至一定温度，然后迅速冷却。

固溶处理可以消除合金中的析出相，提高合金的强度和塑性。

2. 时效处理：将固溶处理后的铝合金再次加热至一定温度，然后缓慢冷却。

时效处理可以让合金中的溶质析出，进一步提高合金的强度和硬度。

不同铝合金的热处理方法和参数存在较大差异，需要根据具体的合金成分和要求来选择适当的热处理方法。

三、高温合金的热处理方法比较与选择高温合金是一类能够在高温环境下保持一定强度和稳定性的特殊合金。

高温合金的热处理通常包括固溶处理、时效处理以及再结晶退火等方法。

钢的热处理方法钢是一种重要的金属材料，在工业生产和日常生活中得到广泛应用。

为了提高钢的性能和使用寿命，需要对钢进行热处理。

热处理是指通过控制钢材的加热和冷却过程，使钢材的组织和性能发生变化，从而达到预期的效果。

本文将介绍几种常见的钢的热处理方法。

第一种热处理方法是退火。

退火是将钢材加热到一定温度，保持一定时间后，缓慢冷却的过程。

退火可以消除钢材中的应力，改善钢材的塑性和韧性，提高加工性能。

退火分为全退火和局部退火两种。

全退火是将整个钢材进行退火处理，局部退火是只对钢材的某一部分进行退火处理。

退火的温度和时间需要根据钢材的成分和要求来确定。

第二种热处理方法是淬火。

淬火是将钢材加热到临界温度以上，然后迅速冷却的过程。

淬火可以使钢材的组织转变为马氏体组织，从而提高钢材的硬度和强度。

淬火的冷却介质可以是水、油或气体，不同的冷却介质会对钢材的硬度和组织产生影响。

淬火后的钢材通常需要进行回火处理，以提高其韧性和减少内应力。

第三种热处理方法是正火。

正火是将钢材加热到临界温度，然后在空气中冷却的过程。

正火可以使钢材的组织转变为珠光体组织，从而提高钢材的韧性和塑性。

正火的温度和时间需要根据钢材的成分和要求来确定，通常需要多次进行正火处理。

第四种热处理方法是回火。

回火是将淬火后的钢材加热到一定温度，保持一定时间后，缓慢冷却的过程。

回火可以降低钢材的硬度和脆性，提高其韧性和塑性。

回火的温度和时间需要根据钢材的成分和要求来确定，通常需要多次进行回火处理。

第五种热处理方法是表面处理。

表面处理是通过加热和冷却的方式改变钢材表面的组织和性能。

常见的表面处理方法包括渗碳、氮化、镀层等。

渗碳是将钢材加热到高温，使其表面吸收碳元素，从而提高表面的硬度和耐磨性。

氮化是将钢材加热到高温，使其表面吸收氮元素，从而提高表面的硬度和耐腐蚀性。

镀层是将钢材表面涂覆上一层金属或非金属材料，以改变其表面的性质和外观。

以上是几种常见的钢的热处理方法。

钢材热处理的四种方法
钢材热处理是钢铁制造业中的一项重要工艺，它能够改变钢材的组织结构和性能，增强钢材的强度、韧性和耐磨性。

现在，我们将介绍热处理钢材的四种方法。

1. 火焰淬火
火焰淬火是一种常见的钢材热处理方法，它通过在钢材表面加热的同时，使用水、油或空气急冷的方式来迅速冷却钢材。

这种方法可以提高钢材的硬度和韧性，适用于生产高强度、高韧性的组件。

2. 淬火加回火
淬火加回火是一种将淬火和加回火结合起来的热处理方法。

首先，在高温下进行淬火，然后在适当的温度下进行回火，可以使钢材获得较高的强度和韧性。

这种方法适用于制造高强度和高耐磨性的零件。

3. 退火
退火是一种将钢材加热至一定温度，然后缓慢冷却的热处理方法。

这种方法可以使钢材改善韧性和可塑性，较好地适用于制造需要弯曲、拉伸和冲压的钢材产品。

4. 软化处理
软化处理是一种将钢材加热至高温，然后缓慢冷却的热处理方法。

这种方法可以使钢材获得较高的可塑性和韧性，具有优良的加工和成形
性能。

总的来说，这四种方法是钢材热处理中较为基础和常见的方法。

每种方法都有其特定的优缺点和适用范围，因此在选择热处理方法时，需要结合不同的钢材类型和使用条件来进行选择。

钢材热处理的四种方法钢材热处理是指通过加热、保温和冷却等一系列工艺，改变钢材的组织和性能，以达到一定的技术要求。

在工程实践中，钢材热处理是非常重要的一环，可以有效提高钢材的硬度、强度、韧性和耐磨性等性能。

下面将介绍钢材热处理的四种常见方法。

首先，淬火是一种常见的钢材热处理方法。

淬火是指将钢材加热至临界温度以上，然后迅速冷却到室温或低温，使其组织发生相变，从而获得高硬度和高强度。

淬火是通过快速冷却来固溶过饱和的碳元素，形成马氏体组织，从而提高钢材的硬度。

淬火后的钢材具有较高的表面硬度和内部强度，适用于制作刀具、弹簧等工件。

其次，回火是钢材热处理的另一种重要方法。

回火是指将淬火后的钢材加热至较低的温度，保温一定时间后再冷却，目的是消除淬火产生的残余应力和改善硬度。

回火可以使钢材获得适当的硬度和韧性，提高其耐磨性和抗断裂性能，适用于制作各种机械零件和工具。

另外，正火是一种钢材热处理方法，也称为退火。

正火是将钢材加热至适当温度，保温一定时间后缓慢冷却，目的是使钢材内部组织发生均匀的晶粒再结晶和析出碳化物，从而获得较好的韧性和塑性。

正火后的钢材具有较低的硬度和较高的韧性，适用于制作焊接零件和需要较高韧性的零件。

最后，固溶处理是一种钢材热处理方法，主要用于不锈钢和高温合金等特殊钢材。

固溶处理是将钢材加热至固溶温度，然后保温一定时间后迅速冷却，目的是溶解钢材中的合金元素和固溶相，从而提高钢材的塑性和加工性能。

固溶处理后的钢材具有较好的塑性和韧性，适用于制作航空发动机零件和化工设备等高温高压工件。

综上所述，钢材热处理的四种方法分别是淬火、回火、正火和固溶处理。

每种方法都有其适用的钢材和工件类型，通过合理选择和控制热处理工艺参数，可以使钢材获得理想的组织和性能，满足不同工程要求。

在实际生产中，需要根据具体情况选择合适的热处理方法，以确保钢材具有良好的性能和可靠的使用寿命。

常用材料及零件热处理
3.表面热处理方法特点和应用
表面热处理是通过改变零件表层组织，以获得硬度很高的马氏体，而保留心部韧性和朔性（即表面火），或同时表层的化学成分，以获得耐蚀、耐酸、耐碱性，及表层硬度更高的处理方法。

6.钢的淬透性
不同的钢种，接受淬火的能力不同，淬透层深度愈大，表明该钢种的淬透性愈好。

淬透性大的钢，其力学性能沿截面分布均匀；而淬透性小的钢心部力学性能低。

但全部淬透的工件，通常表面残留拉应力，对工件承受疲劳不利，工件热处理中也易变形开裂。

未淬透工件表面可残留压应力，反而有一定好处。

淬透层深度是指由淬火表面马氏体---50％马氏体+50％珠光体层的深度。

碳钢的淬透性低。

在设计大尺寸零件时，用碳钢正火比用碳钢调质更经济，而效果相似。

直径较大并具有几个台阶的台阶轴，需经调质处理时，考虑到淬透性影响，应先粗车成形，然后调质。

如果以棒料先调质，再车外圆，由于直径大，表面淬透层浅，阶梯轴尺寸较小的部分调质后的组织在粗车时可能被车去，起不到调质作用。

7.几种典型零件热处理示例
机床齿轮等零件常用材料及热处理。

常用钢材热处理方法及目的常用钢材热处理方法一.淬火将钢制零件加热到临界温度以上40~60℃，保持一定时间并快速冷却的热处理方法称为淬火。

常用的快速冷却介质为油、水和盐水溶液。

淬火加热温度及冷却介质热处理规范见表淬火的目的是：使钢件获得高的硬度和耐磨性，通过淬火钢件的硬度一般可达hrc60~65，但淬火后钢件内部产生了内应力，使钢件变脆，因此，要经过回火处理加以消除。

钢件的淬火处理，在机械制造过程中应用比较普遍，它常用的方法有：1.单液淬火：将钢件加热至淬火温度，并在一种冷却剂中冷却一段时间。

这种热处理方法称为单液淬火。

适用于形状简单、技术要求低的碳钢或合金钢，以及工件直径或厚度大于5~8mm的碳钢，用盐水或水冷却；油冷却用于合金钢。

在单液淬火中，水冷容易变形和开裂；油冷却容易产生硬度不足或不均匀。

2．双液淬火：将钢件加热到淬火温度，经保温后，先在水中快速冷却至300~400℃，在移入油中冷却，这种处理方法，称为双液淬火。

形状复杂的钢件，常采用此方法。

它既能保证钢件的硬度，又能防止变形和裂纹。

缺点是操作难度大，不易掌握。

3.火焰表面淬火：将乙炔和氧气的混合燃烧火焰喷在工件表面，加热至淬火温度，然后立即向工件表面喷水。

这种处理方法称为火焰表面淬火。

适用于单件生产，要求高表面或局部表面硬度和耐磨钢件。

缺点是操作困难。

4．表面感应淬火：将钢件放人感应器内，在中频或高频交流电的作用下产生交变磁场，钢件在磁场作用下产生了同频率的感应电流，使钢件表面迅速加热(2-10s)至淬火温度，立即把水喷射到钢件表面。

这种热处理方法，称为表面感应淬火。

经表面感应淬火的零件，表面硬而耐磨，而内部有较好的强度和韧性。

这种方法适用于中碳钢和中等含碳量的合金钢件。

根据电流频率的不同，表面感应淬火可分为高频淬火、中频淬火和工频淬火。

高频淬火电流频率为100~150kHz，硬化层深度为1~3mm。

适用于齿轮、花键轴、活塞等小零件的淬火；中频淬火电流频率为500~10000Hz，硬化层深度为3~10mm。

常用钢热处理工艺热处理是一种通过改变金属结构来改善其力学性能的方法。

常用钢热处理工艺包括退火、正火、淬火、回火和表面淬火等。

下面对这几种常用钢热处理工艺进行详细介绍。

1. 退火退火是指将钢加热到一定温度，然后缓慢冷却。

退火工艺分为完全退火和等温退火两种。

完全退火是将钢材加热至超过临界温度，然后慢慢降温。

等温退火是将钢材加热至超过临界温度，然后在等温时间内，使钢材的温度均匀，从而使钢材的组织变得均匀，于是提高了钢材的韧性。

2. 正火正火是将钢加热到一定温度，然后快速冷却。

正火一般分为低温正火，中温正火和高温正火三种。

低温正火使钢材的硬度提高，但是韧性降低。

高温正火使钢材的韧性提高，但是硬度降低。

中温正火平衡了钢材的硬度和韧性。

3. 淬火淬火是指将钢加热到超过临界温度，然后快速冷却。

淬火一般分为油淬、水淬和气淬三种。

油淬适用于要求较低的钢材，水淬适用于要求较高的钢材，气淬适用于要求最高的钢材。

淬火后钢材的硬度很高，但是韧性降低，此时需要回火来消除内部应力，提高钢材的韧性。

4. 回火回火是将淬火后的钢在一定温度下加热一段时间，然后由于自然冷却所形成的工艺。

回火分为低温回火和高温回火两种。

低温回火提高了钢材的韧性，但是硬度降低。

高温回火提高了钢材的韧性，但是硬度降低。

5. 表面淬火表面淬火是一种特殊的热处理工艺，用于提高钢材的表面硬度和耐磨性。

表面淬火和淬火不同的是，只在钢材表面进行加热和快速冷却。

这种技术对钢材表面的耐磨性提高很大，但是对钢材硬度的提高不大。

总之，钢材热处理是提高钢材力学性能的重要方法，常用的钢热处理工艺包括退火、正火、淬火、回火和表面淬火等。

选择适当的热处理工艺可以使钢材达到最佳的机械性能。

机械零件常用钢材及热处理方法机械零件是由不同材料制成的部件，而钢材是机械零件中最常用的材料之一，因其具有良好的机械性能和热处理性能。

常用钢材：1.低碳钢：低碳钢具有良好的可塑性和焊接性能，通常用于制造低强度和易变形的机械零件。

2.中碳钢：中碳钢具有较高的强度和硬度，适用于制造强度要求较高的机械零件，如轴、齿轮等。

3.高碳钢：高碳钢具有超高的强度和硬度，适用于制造需要较高耐磨性的机械零件，如刀具等。

4.合金钢：合金钢是通过添加其他合金元素来增加钢材的特性，如耐腐蚀性、耐高温性等。

通常用于制造有特殊需求的机械零件，如航空发动机的叶片等。

热处理方法：热处理是一种通过控制材料的加热和冷却过程来改变材料的物理和机械性能的方法。

常用的热处理方法如下所示：1.淬火：淬火是将材料加热至临界温度以上，然后通过迅速冷却使其快速冷却，以提高材料的硬度和强度。

2.回火：回火是将淬火后的材料再次加热至较低的温度，然后通过控制冷却速度使其重新获得合适的硬度和强度，以减少材料的脆性。

3.松火：松火是将淬火后的材料加热至低温，然后通过缓慢冷却使其松弛应力，以提高材料的韧性和耐疲劳性。

4.固溶处理：固溶处理是将合金材料加热至一定温度，使合金元素溶解在基体中，然后通过控制冷却速度形成均匀的固溶体结构，以改变材料的硬度、强度和耐腐蚀性。

5.冷处理：冷处理是将材料经过一定的加工变形后，通过低温冷却使其恢复到初始状态，以提高材料的强度和机械性能。

总结：钢材是机械零件中最常用的材料之一，常用的钢材有低碳钢、中碳钢、高碳钢和合金钢。

而热处理方法主要包括淬火、回火、松火、固溶处理和冷处理，通过控制材料的加热和冷却过程来改变材料的物理和机械性能。

这些常用钢材和热处理方法在制造机械零件中具有重要的应用价值。

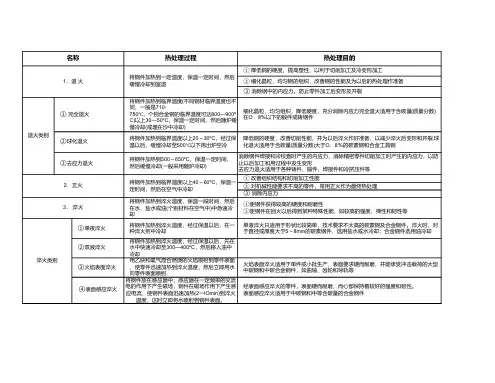

一、常见热处理方法名称操作方法目的应用退火将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。

1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。

1.适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料；2.一般在毛坯状态进行退火。

正火将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。

1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。

正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。

对于性能要求不高的低碳的和中碳的碳素结构钢及低合金钢件，也可作为最后热处理。

对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。

淬火将钢件加热到相变温度Ac3或Ac1以上，保温一段时间，然后在水、硝盐、油、或空气中快速冷却。

淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体组织，以提高耐磨性和耐蚀性。

1.一般用于含碳量大于百分之零点三的碳钢和合金钢；2.淬火能充分发挥钢的强度和耐磨性潜力，但同时会造成很大的内应力，降低钢的塑性和冲击韧度，故要进行回火以得到较好的综合力学性能。

回火将淬火后的钢件重新加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。

1.降低或消除淬火后的内应力，减少工件的变形和开裂；2.调整硬度，提高塑性和韧性，获得工作所要求的力学性能；3.稳定工件尺寸。

1.保持钢在淬火后的高硬度和耐磨性时用低温回火；在保持一定韧度的条件下提高钢的弹性和屈服强度时用中温回火；以保持高的冲击韧度和塑性为主，又有足够的强度时用高温回火；2.一般钢尽量避免在230~280度、不锈钢在400~450度之间回火，因为这时会产生一次回火脆性。

常见材料热处理方式及目的常见材料热处理1、45（S45C）常见热处理45号钢为优质碳素结构钢，也称为油钢，硬度不高，易于切削加工。

调质处理是其常见热处理方法，包括淬火和高温回火。

淬火温度为840±10℃，水冷后硬度可达55~58HRC，极限可达62HRC；回火温度为600±10℃，出炉后空冷，硬度为20~30HRC。

调质处理后的零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是在交变负荷下工作的连杆、螺栓、齿轮和轴类等。

但表面硬度较低，不耐磨。

可用调质+表面淬火提高零件表面硬度。

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2、40Cr（SCr440）常见热处理40Cr为优质碳素合金钢，属于低淬透性调质钢，具有很高的强度、良好的塑性和韧性，即具有良好的综合机械性能。

Cr能增加钢的淬透性，提高钢的强度和回火稳定性。

调质处理是其常见热处理方法，淬火温度为850℃±10℃，油冷后硬度可达45~52HRC；回火温度为520℃±10℃，水、油冷后硬度为32~36HRC。

40Cr钢常用于制造汽车的连杆、螺栓、传动轴及机床的主轴等零件。

不同回火温度可得到不同硬度。

3、T10（SK4）常见热处理T10碳素工具钢强度及耐磨性均较T8和T9高，但热硬性低，淬透性不高且淬火变形大，晶粒细，在淬火加热时不易过热，仍能保持细晶粒组织。

淬火后钢中有未溶的过剩碳化物，所以耐磨性高，用于制造具有锋利刀口和有少许韧性的工具。

淬火+低温回火是其常见热处理方法，淬火温度为780±10℃，保温50min左右或淬透。

先淬如20~40℃的水或5%盐水，冷至250~300℃，转入20~40℃油中冷却至温热，可得到硬度62~65HRC；回火温度为160~180℃，保温1.5~2h，回火后硬度为60~62HRC。

以下是各种钢材的硬度和化学成分：12CrNi3：回火后硬度30-35HRC，主要成分为碳、硅、锰、铬、镍。

常用的化学热处理方法及适用钢材有下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!常用的化学热处理方法及适用钢材热处理是一种重要的金属加工工艺，通过加热、保温和冷却等步骤改变金属的组织结构，从而改变其性能。

、常见热处理方法8407 HB185DAC HB1854Cr5MoSHB185 iV1VIKING HB225NAK80 HRC37~43P20 HRC29~35 良好。

520〜560。

回火二次硬度•热处为HRC50〜58,回火程度佳。

兼具理易加高韧性、高硬度及高的耐磨性。

工预硬塑胶模具钢塑胶模具钢预硬塑胶模FDAC HRC40〜44具钢S-136H HRC30〜36高精度镜面抛光、抗腐蚀能力极佳、热处理变形少。

STAVAX HB2001020~1050RAMAX HRC30〜36易加工不锈钢、良好抗腐蚀性、高强度。

的韧性，耐热疲劳性、抗热龟裂透性好，性佳。

随回火温度升高韧性更淬火模高、耐热疲劳性、抗热龟裂性更式为空佳。

淬或油淬。

变寸约为0.03〜0.08 %。

预加硬，不须淬火。

500~520 ℃回二次硬度为HRC50〜53,回火程度佳。

具有优良的抛光性及高的耐腐蚀性。

•热处理易加工PE、EP塑胶模。

厚钢板剪冲模、耐冲击冷锻模、温锻模、工程塑胶模具。

电蚀及抛光性模具。

长期生产高质塑胶模具。

适用于热作、锌、铝、镁、铝合金压铸模及塑胶模具并具有加工后不需淬火之特点。

预加硬，不须淬火。

(1)抛光度高之模具，适合PA、POM、PS、PE、PP、ABS 塑料。

(2)防酸性高之模胚、与STAVAX配合成整组不锈钢模，可保证冷却不受侵蚀，适合PVC、PP、EP、PC、 PMMA、塑料、食品工业、机械构件。

三、加工铜及铜合金的热处理材料 牌号再婚品返火不完全再结晶退火在应力退火 密度 C 时间 mE榜即方式温度■c 时风!冷却 h方式福度时间 11簿却 方式TI T2T3TU1 TU2500 650204-1 ~3/rnrn 水挣 空冷 或沪 碎3604201f1■空冷 或炉 玲1KQ26017空降 或炉谱.ThGr材料牌号普通再转晶退火去威力退火祖度 r保温时间蛰却 方式祖度C 保温时 1间 mih冷却方式H96 520—600180〜加Q ，H90 6sg 两 H85 S5O-72O 1^0—200Hg 。

钢材热处理的方法钢材热处理是一种通过加热和冷却来改变钢材的物理、化学性质和组织结构的工艺。

热处理可以改善钢材的力学性能、延展性、耐磨性、耐蚀性等特性，从而使其适用于不同的工业应用。

下面将介绍几种常见的钢材热处理方法。

1. 退火退火是最常见的钢材热处理方法之一。

通过持续加热钢材至一定温度，然后缓慢冷却，以使钢材组织转变至较软弱，具有良好塑性的状态。

退火可以消除内部应力，改变钢材的组织结构，提高钢材的韧性和延展性，降低硬度和强度。

2. 淬火淬火是通过迅速冷却高温加热的钢材以改变其组织结构和性能。

淬火能够使钢材急剧冷却，使组织转变至马氏体，从而提高硬度和强度。

然而，淬火也会产生内部应力和变形，导致钢材易于开裂。

因此，淬火通常需要在适当的温度和冷却介质下进行，以控制冷却速率并避免过度冷却和裂纹的产生。

3. 回火回火是一种通过将已经淬火的钢材加热至适当温度再冷却的热处理方法。

回火的目的是降低钢材的脆性，改善韧性和延展性，并减少内部应力。

回火的温度和时间取决于所需的性能要求和钢材的化学成分。

相对于淬火，回火过程中的冷却速率较慢，可以降低钢材的硬度，但降低的程度较淬火要小。

4. 规格化规格化是一种通过将钢材加热至适当温度，使其均匀显微组织转变为铁素体的热处理方法。

规格化能够消除组织和化学成分上的不均匀性，提高钢材的韧性和强度，减少杂质和夹杂物的影响。

规格化过程中的冷却速度较慢，通常在空气中进行。

5. 均质化处理均质化处理是一种改善钢材内部组织均匀性和分布的热处理方法。

该方法通常用于高碳钢、合金钢和高合金钢等。

均质化处理包括两个步骤：首先是加热至高温，使材料达到均一的固溶组织状态；然后迅速冷却，以固定均质组织。

这种处理方法能够提高钢材的强度、韧性和延展性。

除了上述常见的钢材热处理方法外，还有一些特殊的热处理方法，比如表面强化处理、预应力处理、奥氏体化等，这些方法适用于特定的钢材和应用场景。

总结起来，钢材热处理是一种重要的工艺方法，通过不同的处理方法可以改变钢材的性能和组织结构，使其能够满足不同领域的需求。

钢的普通热处理方法：
1.正火：将钢加热到适当温度，保温一段时间后取出在空气中
冷却。

正火的主要应用范围有：用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理；用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理；用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织；用于铸钢件，可以细化铸态组织，改善切削加工性能；用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向；用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。

2.淬火：将钢加热至高温后快速冷却，使其硬化。

淬火的主要
目的是提高钢的硬度、强度和耐磨性。

3.回火：将淬火后的钢加热到一定温度并保温一段时间，然后
冷却。

回火的主要目的是消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。

4.退火：将钢加热至适当温度并保温一段时间后缓慢冷却。

退
火的主要目的是调整硬度以方便切削加工，消除内应力，稳定尺寸，防止加工中变形。

退火还能细化晶粒，改善组织。

5.表面热处理：包括表面淬火和火焰加热表面淬火等。

表面热
处理的主要目的是提高材料表面的硬度和耐磨性。

6.化学热处理：包括渗碳、渗氮、碳氮共渗等。

化学热处理的
主要目的是改变材料表面的化学成分，以提高其耐腐蚀性和耐磨性。
