几种典型零件的热处理工艺

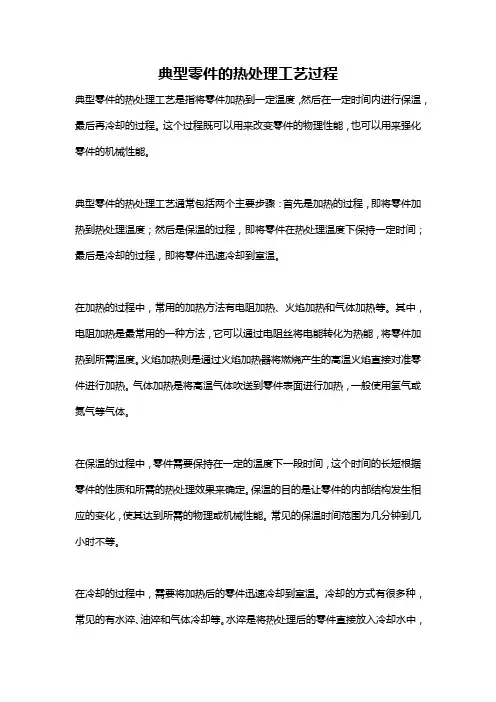

典型零件的热处理工艺过程典型零件的热处理工艺是指将零件加热到一定温度，然后在一定时间内进行保温，最后再冷却的过程。

这个过程既可以用来改变零件的物理性能，也可以用来强化零件的机械性能。

典型零件的热处理工艺通常包括两个主要步骤：首先是加热的过程，即将零件加热到热处理温度；然后是保温的过程，即将零件在热处理温度下保持一定时间；最后是冷却的过程，即将零件迅速冷却到室温。

在加热的过程中，常用的加热方法有电阻加热、火焰加热和气体加热等。

其中，电阻加热是最常用的一种方法，它可以通过电阻丝将电能转化为热能，将零件加热到所需温度。

火焰加热则是通过火焰加热器将燃烧产生的高温火焰直接对准零件进行加热。

气体加热是将高温气体吹送到零件表面进行加热，一般使用氢气或氮气等气体。

在保温的过程中，零件需要保持在一定的温度下一段时间，这个时间的长短根据零件的性质和所需的热处理效果来确定。

保温的目的是让零件的内部结构发生相应的变化，使其达到所需的物理或机械性能。

常见的保温时间范围为几分钟到几小时不等。

在冷却的过程中，需要将加热后的零件迅速冷却到室温。

冷却的方式有很多种，常见的有水淬、油淬和气体冷却等。

水淬是将热处理后的零件直接放入冷却水中，以快速冷却的方式进行冷却。

油淬则是将零件放入热性能较好的油中进行冷却，这样可以使冷却速度较慢，从而减少零件的变形和开裂的风险。

气体冷却是将零件放入气氛中进行冷却，常见的气氛有氮气和氢气。

需要注意的是，不同类型的零件和材料对于热处理的要求是不一样的。

不同的热处理工艺能够改变材料的结构和性能，使其达到不同的要求。

例如，对于一些低碳钢来说，常见的处理工艺是淬火和回火。

淬火是将加热后的钢件迅速冷却到室温，使其达到较高的硬度和强度；回火则是将淬火后的钢件加热到一定温度，然后迅速冷却，以减轻内应力和提高韧性。

总的来说，典型零件的热处理工艺是一个复杂的过程，需要根据具体的零件材料和要求来选择合适的处理方法和参数。

链条、齿轮等七个机械零件的加工工艺一、链条一、链条生产工艺流程示意图：二、工艺流程说明a.带钢首先经冲床、压床冲压称成要的形状与尺寸经六角滚筒去除毛刺，然后热处理，之后用机油进行淬火，在经碱+水+工业砂对其表面粘附的油污进行清洗后备用。

b.套筒、滚子料经卷管处理，然后通过六角滚筒去除毛刺，在京哈热处理之后用水淬火，然后对其表面的油污进行去除。

c.轴料钢首先经轴销机处理制成需要的形状与尺寸，然后通过六角滚筒去除毛刺，再经热处理后用水淬火，然后对其表面的油污进行去除。

d.最后将个零件进行回火，最后装配成型。

经检验合格后即为成品。

三、工艺1、热处理：在热处理设备中，在高温下采用各种辅助介质，改善零件的组织结构，提高各种物品性能。

2、渗碳：将零件置在热处理设备中加热至一定温度并保温一定时间，再通入含碳介质，将碳渗入零件表面，以提高链条硬度和耐磨性能。

3、淬火：零件在热处理设备中加热到一定温度后，保温一定时间，然后按照要求在不同的介质中冷却，从而提高零件硬度。

4、回火：经过淬火后的零件在热处理设备中以一定的温度进行加热，并保温一定时间后冷却。

零件经过回火可以降低淬火硬度，消除淬火应力，提高韧性。

5、发黑：采用高分子有机聚合原理，利用热处理工艺过程中回火余热成膜发黑。

发黑后工件带有光泽，耐腐蚀，防锈性能强；降低劳动强度，改善生产环境。

6、发蓝：把零件加热至一定的温度后，经过化学水溶液冷却，皂化，使零件表面颜色呈现蓝色。

经过发蓝处理的链条外观美观，还有防锈的作用。

不足之处就是这些化学水溶液对环境造成很大的污染。

7、磷化：将零件浸置在一定温度的磷化液内，使零件表面形成磷化层，可使零件表面颜色呈现黑色或灰色，提高链条美观的同时达到防腐的目的。

这些磷化液可循环利用，对环境污染较轻。

8、镀镍：采用电镀或化学镀镍的方法，在零件表面形成镀镍层，镀镍层既可以美观链条，又可以防腐。

镀镍链条一般用在露天场合。

9、镀锌：采用电镀或化学镀锌的方法，在零件表面形成镀锌层，镀锌层既可以美观链条，又可以防腐。

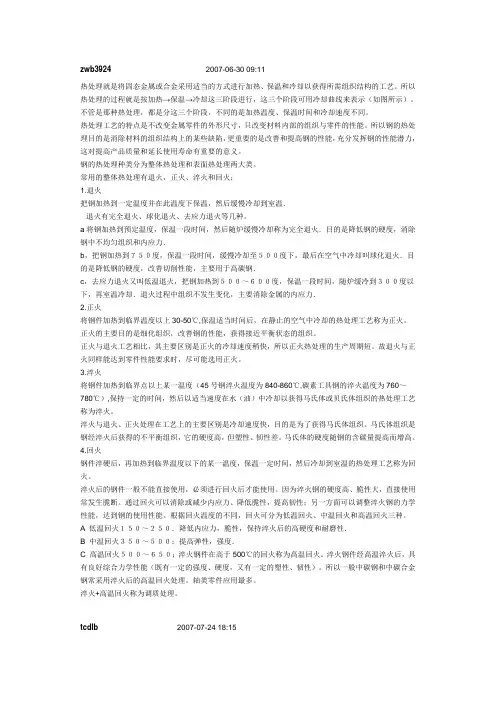

zwb39242007-06-30 09:11热处理就是将固态金属或合金采用适当的方式进行加热、保温和冷却以获得所需组织结构的工艺。

所以热处理的过程就是按加热→保温→冷却这三阶段进行，这三个阶段可用冷却曲线来表示（如图所示）。

不管是那种热处理，都是分这三个阶段，不同的是加热温度、保温时间和冷却速度不同。

热处理工艺的特点是不改变金属零件的外形尺寸，只改变材料内部的组织与零件的性能。

所以钢的热处理目的是消除材料的组织结构上的某些缺陷，更重要的是改善和提高钢的性能，充分发挥钢的性能潜力，这对提高产品质量和延长使用寿命有重要的意义。

钢的热处理种类分为整体热处理和表面热处理两大类。

常用的整体热处理有退火，正火、淬火和回火；1.退火把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温．退火有完全退火、球化退火、去应力退火等几种。

a将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降低钢的硬度，消除钢中不均匀组织和内应力．b，把钢加热到７５０度，保温一段时间，缓慢冷却至５００度下，最后在空气中冷却叫球化退火．目的是降低钢的硬度，改善切削性能，主要用于高碳钢．c，去应力退火又叫低温退火，把钢加热到５００～６００度，保温一段时间，随炉缓冷到３００度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力．2.正火将钢件加热到临界温度以上30-50℃,保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。

正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。

正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。

故退火与正火同样能达到零件性能要求时，尽可能选用正火。

3.淬火将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃,碳素工具钢的淬火温度为760～780℃）,保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。

常用材料及零件热处理
3.表面热处理方法特点和应用
表面热处理是通过改变零件表层组织，以获得硬度很高的马氏体，而保留心部韧性和朔性（即表面火），或同时表层的化学成分，以获得耐蚀、耐酸、耐碱性，及表层硬度更高的处理方法。

6.钢的淬透性
不同的钢种，接受淬火的能力不同，淬透层深度愈大，表明该钢种的淬透性愈好。

淬透性大的钢，其力学性能沿截面分布均匀；而淬透性小的钢心部力学性能低。

但全部淬透的工件，通常表面残留拉应力，对工件承受疲劳不利，工件热处理中也易变形开裂。

未淬透工件表面可残留压应力，反而有一定好处。

淬透层深度是指由淬火表面马氏体---50％马氏体+50％珠光体层的深度。

碳钢的淬透性低。

在设计大尺寸零件时，用碳钢正火比用碳钢调质更经济，而效果相似。

直径较大并具有几个台阶的台阶轴，需经调质处理时，考虑到淬透性影响，应先粗车成形，然后调质。

如果以棒料先调质，再车外圆，由于直径大，表面淬透层浅，阶梯轴尺寸较小的部分调质后的组织在粗车时可能被车去，起不到调质作用。

7.几种典型零件热处理示例
机床齿轮等零件常用材料及热处理。

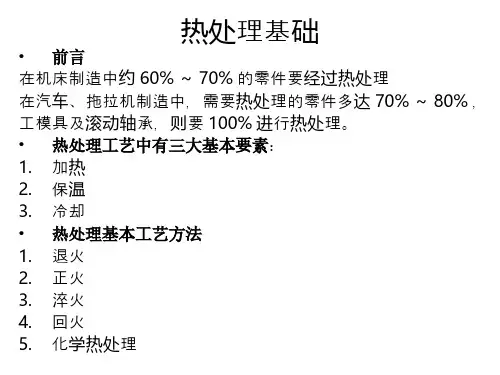

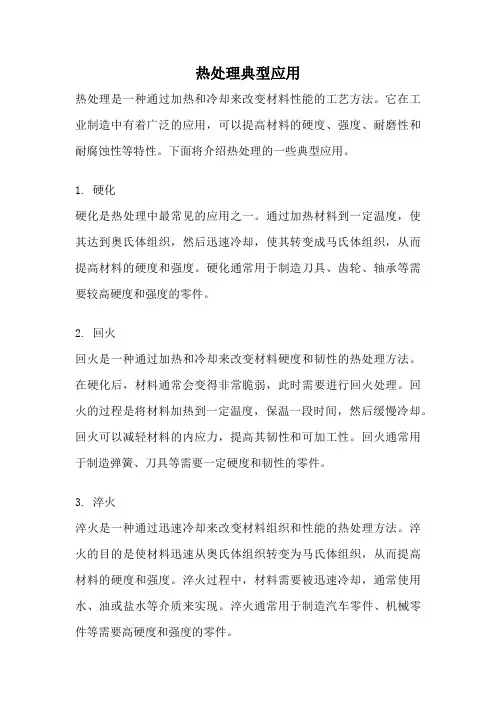

热处理典型应用热处理是一种通过加热和冷却来改变材料性能的工艺方法。

它在工业制造中有着广泛的应用，可以提高材料的硬度、强度、耐磨性和耐腐蚀性等特性。

下面将介绍热处理的一些典型应用。

1. 硬化硬化是热处理中最常见的应用之一。

通过加热材料到一定温度，使其达到奥氏体组织，然后迅速冷却，使其转变成马氏体组织，从而提高材料的硬度和强度。

硬化通常用于制造刀具、齿轮、轴承等需要较高硬度和强度的零件。

2. 回火回火是一种通过加热和冷却来改变材料硬度和韧性的热处理方法。

在硬化后，材料通常会变得非常脆弱，此时需要进行回火处理。

回火的过程是将材料加热到一定温度，保温一段时间，然后缓慢冷却。

回火可以减轻材料的内应力，提高其韧性和可加工性。

回火通常用于制造弹簧、刀具等需要一定硬度和韧性的零件。

3. 淬火淬火是一种通过迅速冷却来改变材料组织和性能的热处理方法。

淬火的目的是使材料迅速从奥氏体组织转变为马氏体组织，从而提高材料的硬度和强度。

淬火过程中，材料需要被迅速冷却，通常使用水、油或盐水等介质来实现。

淬火通常用于制造汽车零件、机械零件等需要高硬度和强度的零件。

4. 固溶处理固溶处理是一种通过加热和冷却来改变合金材料的组织和性能的热处理方法。

固溶处理通常用于处理合金材料中的固溶体溶解和析出过程。

在固溶处理过程中，材料会被加热到一定温度，使固溶体中的溶质溶解，然后迅速冷却，使溶质重新析出。

固溶处理可以提高合金材料的强度、硬度和耐腐蚀性。

固溶处理通常用于制造航空航天零件、汽车零件等需要高强度和耐腐蚀性的零件。

5. 淬火回火淬火回火是一种将淬火和回火两种热处理方法结合起来使用的工艺。

在淬火的过程中，材料会变得非常脆弱，此时需要进行回火处理来提高其韧性。

淬火回火可以在保证材料硬度和强度的同时，提高其韧性和可加工性。

淬火回火通常用于制造高强度和高韧性要求的零件，如汽车发动机曲轴、齿轮等。

热处理是一种重要的工艺方法，通过加热和冷却来改变材料性能，以满足不同工程应用的需求。

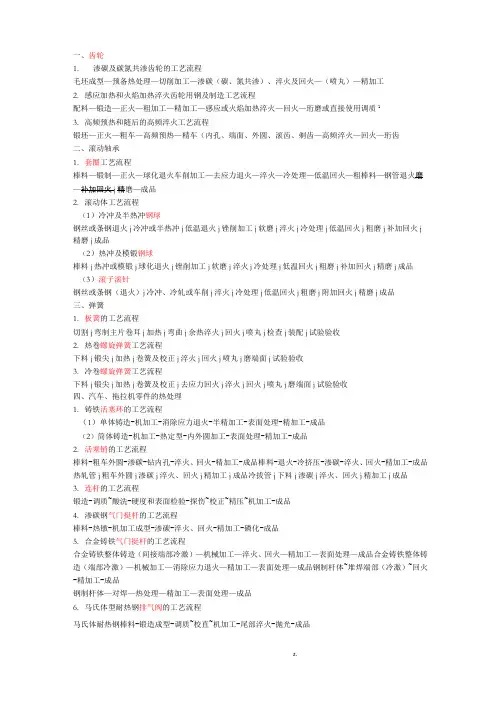

一、齿轮1.渗碳及碳氮共渗齿轮的工艺流程毛坯成型—预备热处理—切削加工—渗碳（碳、氮共渗）、淬火及回火—（喷丸）—精加工2.感应加热和火焰加热淬火齿轮用钢及制造工艺流程配料—锻造—正火—粗加工—精加工—感应或火焰加热淬火—回火—珩磨或直接使用调质13.高频预热和随后的高频淬火工艺流程锻坯—正火—粗车—高频预热—精车（内孔、端面、外圆、滚齿、剃齿—高频淬火—回火—珩齿二、滚动轴承1.套圈工艺流程棒料—锻制—正火—球化退火车削加工—去应力退火—淬火—冷处理—低温回火—粗棒料—钢管退火磨—补加回火j精磨—成品2.滚动体工艺流程（1）冷冲及半热冲钢球钢丝或条钢退火j冷冲或半热冲j低温退火j锉削加工j软磨j淬火j冷处理j低温回火j粗磨j补加回火j 精磨j成品（2）热冲及模锻钢球棒料j热冲或模锻j球化退火j锉削加工j软磨j淬火j冷处理j低温回火j粗磨j补加回火j精磨j成品（3）滚子滚针钢丝或条钢（退火）j冷冲、冷轧或车削j淬火j冷处理j低温回火j粗磨j附加回火j精磨j成品三、弹簧1.板簧的工艺流程切割j弯制主片卷耳j加热j弯曲j余热淬火j回火j喷丸j检查j装配j试验验收2.热卷螺旋弹簧工艺流程下料j锻尖j加热j卷簧及校正j淬火j回火j喷丸j磨端面j试验验收3.冷卷螺旋弹簧工艺流程下料j锻尖j加热j卷簧及校正j去应力回火j淬火j回火j喷丸j磨端面j试验验收四、汽车、拖拉机零件的热处理1.铸铁活塞环的工艺流程（1）单体铸造-机加工-消除应力退火-半精加工-表面处理-精加工-成品（2）简体铸造-机加工-热定型-内外圆加工-表面处理-精加工-成品2.活塞销的工艺流程棒料-粗车外圆-渗碳-钻内孔-淬火、回火-精加工-成品棒料-退火-冷挤压-渗碳-淬火、回火-精加工-成品热轧管j粗车外圆j渗碳j淬火、回火j精加工j成品冷拔管j下料j渗碳j淬火、回火j精加工j成品3.连杆的工艺流程锻造-调质~酸洗-硬度和表面检验-探伤~校正~精压~机加工-成品4.渗碳钢气门挺杆的工艺流程棒料-热镦-机加工成型-渗碳-淬火、回火-精加工-磷化-成品5.合金铸铁气门挺杆的工艺流程合金铸铁整体铸造（间接端部冷激）—机械加工—淬火、回火—精加工—表面处理—成品合金铸铁整体铸造（端部冷激）—机械加工—消除应力退火—精加工—表面处理—成品钢制杆体~堆焊端部（冷激）~回火-精加工-成品钢制杆体—对焊—热处理—精加工—表面处理—成品6.马氏体型耐热钢排气阀的工艺流程马氏体耐热钢棒料-锻造成型-调质~校直~机加工-尾部淬火-抛光-成品7.半马氏体半奥氏体型耐热钢（Gr13Ni7Si2）排气阀的工艺流程棒料-顶锻-精压~热处理-精加工-成品8.奥氏体耐热钢排气阀的工艺流程棒料-顶锻-精压~阀面和尾部堆焊耐热合金-热处理-杆部滚压或软氮化-精加工-成品9.半轴调质的工艺流程合金结构钢棒料-锻造成形-正火或退火-机械加工-调质-校直-精加工-成品10.半轴的表面淬火的工艺流程棒料—锻造成形—预先热处理—校直—机械加工—表面淬火—校直—精加工—成品11.柱塞副和喷油嘴偶件的工艺流程热扎退火棒料-自动机加工成型-热处理-精加工-时效-成品12.拖拉机履带板（1）40SiMn2履带板的热处理热轧成形-下料~机加工-热处理-成品（2）ZGMn13履带板的热处理铸造成型~热处理-成品五、金属切削机床零件的热处理1.机床导轨（1）MM7125平面磨床立柱镶钢导轨锻造—正火—机加工—消除应力退火—机加工—淬火—回火—磨（2）M9025工具曲线磨床镶钢导轨锻造—退火—机加工—淬火—回火—磨（3）S788轴承磨床镶钢导轨机加工—消除应力退火—机加工—渗碳—淬火—回火—磨—时效（4）MZ208轴承磨床镶钢导轨锻造—退火—机加工—消除应力退火—机加工—淬火—冰冷处理—回火—磨—时效2.机床主轴（1）CA6104车窗主轴（45钢）下料—粗加工—正火—机加工—高频淬火—回火—磨（2）T68、T611镗床的镗杆及MGB132磨床的主轴（35CrMoAlA钢）下料—粗车—调质—精车—消除应力处理—粗磨—渗氮—粗磨（3）SGC630精密丝杠车床主轴（12CrNi3A）锻造—正火—机加工—渗碳—正火—校直—消除应力—机加工—头部淬火—颈部淬火—回火—磨—时效（4）*62W万能升降台铣床主轴（球墨铸铁QT60-2）铸造—机加工—淬火—回火（5）M1040无心磨床主轴（球墨铸铁QT60-2）铸造-机加工-正火-机加工3.丝杠（1）7级或7级精度一下的一般丝杠（45钢）下料—正火或调质—校直—消除应力处理—机加工（2）6级或6级以上精密不淬硬丝杠（T10或T12钢）球化退火-机加工-消除应力处理-机加工-时效-精加工（3）中大型精密淬硬丝杠（CrWMn）锻造—球化退火—机加工—消除应力—机加工—消除应力—机加工—淬火、回火—冰冷处理-回火-探伤~机加工-时效-精加工-时效-精加工（4）中小型精密淬硬丝杠（9Mn2V）锻造—球化退火—机加工—消除应力—机加工—淬硬淬火—回火—冰冷处理—回火、探伤—机加工-时效-精加工-时效-精加工（5）滚珠丝杠（GCr15,GCr15SiMn）4.弹簧卡头（1）卧式多轴自动车床夹料卡头（9SiCr）锻造—退火—机加工—淬火—回火—机加工—磨开口—胀大定型（2）卧式多轴自动车床送料卡头（T8A钢）锻造—退火—机加工—淬火—回火—磨（3）仪表机床小型专用卡头（60Si2）退火—机加工—淬火—回火—磨（4）磨阀辨机床专用卡头（65Mn）锻造—正火—高温—回火—机加工—淬火—回火—机加工5.摩擦片（1）*62W万能升降台铣床摩擦片（A3）机加工—渗碳—淬火—回火—机加工—回火（2）DLMO电磁离合器摩擦片（65Mn）冲片—淬火—回火—磨（3）电磁离合器摩擦片（6SiMnV）锻造—退火—切片—淬火—回火—磨6.FW250万能分度头主轴（45）锻造—正火—机加工—淬火—回火—机加工7•万能分度头蜗杆（20Cr）正火-机加工-渗碳-机加工-淬火-回火-机加工8•三爪卡盘卡爪（45）正火—机加工—淬火—回火—高频淬火—回火—法蓝—磨加工9.三爪卡盘丝（45）锻造—正火—机加工—淬火—回火—法蓝—磨六、活塞1.20CrMnMo钢制活塞的热处理锻造—正火—检验—机加工—渗碳—检验—正火—淬火—清洗—回火—检验—喷砂—磨削2.钒钢活塞的热处理下料—锻造—检验—预先淬火—球化退火—检验—机加工—淬火—回火—检验—磨削七、凿岩机钎尾锻造—退火—检验—渗碳—检验—淬火—回火—清洗—检验—磨削。

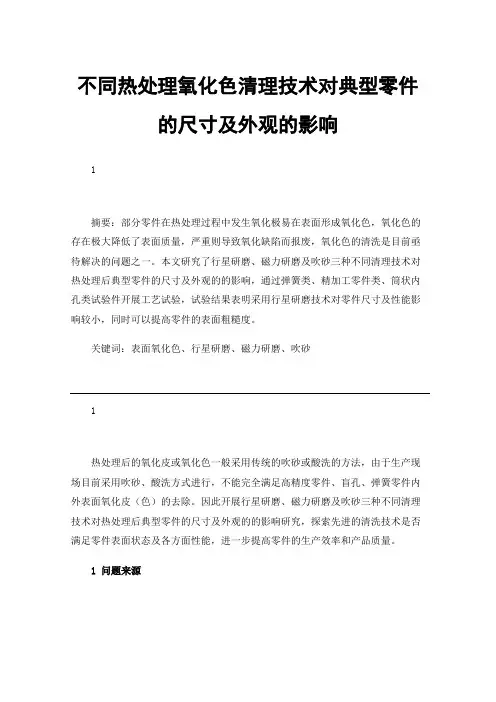

不同热处理氧化色清理技术对典型零件的尺寸及外观的影响1摘要：部分零件在热处理过程中发生氧化极易在表面形成氧化色，氧化色的存在极大降低了表面质量，严重则导致氧化缺陷而报废，氧化色的清洗是目前亟待解决的问题之一。

本文研究了行星研磨、磁力研磨及吹砂三种不同清理技术对热处理后典型零件的尺寸及外观的的影响，通过弹簧类、精加工零件类、筒状内孔类试验件开展工艺试验，试验结果表明采用行星研磨技术对零件尺寸及性能影响较小，同时可以提高零件的表面粗糙度。

关键词：表面氧化色、行星研磨、磁力研磨、吹砂1热处理后的氧化皮或氧化色一般采用传统的吹砂或酸洗的方法，由于生产现场目前采用吹砂、酸洗方式进行，不能完全满足高精度零件、盲孔、弹簧零件内外表面氧化皮（色）的去除。

因此开展行星研磨、磁力研磨及吹砂三种不同清理技术对热处理后典型零件的尺寸及外观的的影响研究，探索先进的清洗技术是否满足零件表面状态及各方面性能，进一步提高零件的生产效率和产品质量。

1问题来源我们统计了2020年现场技术质量问题，其中表面处理电镀外观问题约占55%，弹簧类、精加工零件类、筒状内孔类三大典型零件生产过程中主要问题就是氧化皮或氧化色难以清理、吹砂效果问题、不能吹砂问题。

弹簧零件存在内、外表面氧化色及残留污物（例如锈蚀见图1，氧化皮见图2等）难以清理且清洁耗时长，极易导致零件表面状态差，电镀质量差等问题，该问题以成为影响弹簧零件生产的瓶颈问题。

精加工零件进行磨削消除应力后，零件表面存在较重氧化色，但零件无法再进行吹砂，同样会影响后续表面处理质量。

盲孔及深孔类零件存在吹砂盲区，零件内孔难以清理干净。

公司工艺规范中对热处理后零件表面氧化色、氧化皮的清理仅限于吹砂、机械加工、酸洗，这些常规清理氧化皮技术对零件尺寸、表面状态、力学性能具有不同程度影响，无法达到期望的表面质量和技术要求，对后续表面处理存在质量隐患，产品交付困难。

基于此类问题开展清理技术工艺研究，探索对弹簧及高精度零件、盲孔零件如何在不影响尺寸、力学特性、使用性能等的前提下，满足内外表面清理的需求，提高高精度零件生产效率和产品质量，进一步提高公司零件制造的工艺水平。

典型零件热处理实例，轴类热处理实例轴类热处理实例一、工作条件以及材料与热处理要求1.条件:在滑动轴承中工作,υ周＜ 2m/S,要求表面有较高在硬度的小轴,心轴.如机床走刀箱、变速箱小轴..要求: 45、50,形状复杂的轴用40Cr、42MnVB.调质,HB228-255,轴颈处高频淬火,HRC45-502.条件: 在滑动轴承中工作,υ周＜ 3m/S,要求硬度高、变形小,如中间带传动装置的小轴要求: 40Cr、42MnVB 调质,HB228-255,轴颈高频淬火,HRC45-50.3.条件: υ周≥ 2m/S,大的弯曲载荷及摩擦条件下的小轴，如机床变速箱小轴。

要求: 15、20、20Cr、20MnVB 渗碳,淬火,低温回火,HRC58-62.4.条件: 高载荷的花键轴,要求高强度和耐磨,变形小.要求: 45 高频加热,水冷,低温回火,HRC52-58.5.条件: 在滚动或滑动轴承中工作,轻或中等负荷,低速,精度要求不高,稍有冲击,疲劳负荷可忽咯的主轴,或在滚动轴承中工作,轻载,υ＜1m/s的次要花键轴.要求: 45 调质,HB225-255(如一般简易机床主轴)6.条件: 在滚动或滑动轴承中工作,轻或中等负荷转速稍高.ρυ≤150N.m/(cm^2.s),精度要求高,冲击,疲劳负荷不大.要求: 45 正火或调质,HB228-255,轴颈或装配部位表面淬火,HRC45-50.7.条件: 在滑动轴承中工作,中或重载,转速较高ρυ≤400N.m/cm^2.S,精度较高,冲击、疲劳负荷不大.要求: 40Cr 调质,HB228-255或HB248-286,轴颈表面淬火,HRC≥54,装配部位表面淬火HRC≥45.8.条件: 其他同上,但转速与精度要求比上例高,如磨床砂轮主轴.要求: 45Cr、42CrMo其他同上,表面硬度HRC≥56.9.条件: 在滑动或滚动轴承中工作,中载、高速、心部强度要求不高,精度不太高,冲击不大,但疲劳应力较大,如磨床,重型齿轮铣床等主轴.要求: 20Cr 渗碳,淬火,低温回火,HRC58-62.10.条件: 在滑动或滚动轴承中工作,重载,高速(ρυ≤400N.m/cm^2.s)冲击,疲劳应力都很高.要求: 18CrMnTi 20Mn2B 20CrMnMoVA 渗碳淬火低温回火HRC≥59.11.条件: 在滑动轴承中回转,重载,高速,精度很高≤0.003mm,很高疲劳应力,如高精度磨床镗床主轴.要求: 38CrAlMoA 调质硬度HB248-286:轴颈渗氮,硬度HV≥900.12.条件: 电动机轴,主要受扭.要求: 35及45 正火或正火并回火,HB187及HB217.13.条件: 水泵轴,要求足够抗扭强度和防腐蚀.要求: 3Cr13及4Cr13 1000-1050℃油液,硬度分别为HRC42及HRC48.14.条件: C616-416车床主轴,45号钢(1)承受交变弯曲应力,扭转应力,有时还受冲击载荷.(2)主轴大端内锥孔和锥度处圆,经常与卡盘,顶针有相对摩擦.(3)花键部分经常磕碰或相对滑动(4)在滚动轴承中动转,中速,中载.要求:(1)整体调质后硬度HB200-230,金相组织为索氏体 .(2)内锥孔和外圆锥面处硬度HRC45-50,表面3-5mm风金相组织为屈氏体和少量回火马氏体.(3)花键部分硬度HRC48-53,金相组织同上15.条件: 跃进-130型载重(2.5吨)汽车半轴承受冲击、反复弯曲疲劳和扭转,主要瞬时超载而扭断,要求有足够的抗弯、抗扭、抗疲劳强度和较好的韧性要求: 40Cr 35CrMo 42CrMo40CrMnMo 40Cr 调质后中频表面淬火,表面硬度HRC≥52,深度4-6mm,静扭矩6900N.m,疲劳≥30万次,估计寿命≥30万km金相组织: 索氏体+屈氏体(原用调质加高频淬火寿命仅为4万km)二、备注:1.(1-8)备注:主轴与轴类材料与热处理选择必须考虑受力大小、轴承类型和主轴形状及可能引起的热处理缺陷.在滚动轴承或轴颈上有轴套在滑动轴承中回转,轴颈不需特别高的硬度,可用45、45Cr,调质,HB220-250,50Mn,正火或调质HRC28-35.在滑动轴承中工作的轴承应淬硬,可用15、20Cr,渗碳,淬火,回火到硬度HRC56-62,轴颈处渗碳深度为0.8-1mm.直径或重量较大的主轴渗碳较困难,要求变形较小时,可用45或40Cr在轴颈处作高频淬火.高精度和高转速(＞2000r/min)机床主轴尚须采用氮化钢进行渗氮处理,得到更高硬度.在重载下工作的大断面主轴,可用20SiMnVB或20CrMnMoVBA,渗碳,淬火,回火,HRC56-62.2.(9)备注:内心强度不高,受力易扭曲变形表面硬度高,宜作高速低负荷主轴.热处理变形较大.3.(100备注:心部有较高的σb及αk值，表面有高的硬度及耐磨性.有热处理变形.4.(11)备注:很高的心部强度,表面硬度极高,耐磨和变形量小.5.(12)备注:860-880℃正火6.(13)备注:或1Cr13 1100℃油淬,350-400℃回火,HRC56-62.7.(14)备注:加工和热处理步骤:下料→锻造→正火→粗加工→调质→半精车外圆,钻中心孔,精车外圆,铣键槽→锥孔及处圆锥局部淬火,260-300℃回火→车各空刀槽,粗磨处圆,滚铣花键槽→花键高频淬火,240-260℃加火→精磨.蜗杆蜗轮热处理实例一、工作条件以及材料与热处理要求1.条件: 负荷不大,断面较小的蜗杆要求: 45 调质,HB220-2502.条件: 有精度要求(螺纹磨出)而速度＜2m/s.要求: 45 淬火,回火,HRC45-503.条件: 滑动速度较高,负荷较轻的中小尺寸蜗杆要求: 15 渗碳,淬火,低温回火,HRC56-624.条件: 滑动速度＞2m/s(最大7-8m/s);精度要求很高,表面粗糙度为0.4的蜗杆,如立车中的主要蜗杆要求: 20Cr 20Mn2B 900-950℃渗碳,800-820℃油淬，180-200℃低温回火，HRC56-62 5.条件: 要求高耐磨性、高精度及尺寸大的蜗杆要求: 18CrMnTi、20SiMnVB处理同上,HRC56-626.条件: 要求足够耐磨性和硬度的蜗杆要求: 40Cr、42SiMn、45MnB 油淬,回火,HRC5-507.条件: 中载、要求高精度并与青铜蜗轮配合使用(热处理后再加工丝扣)之蜗杆要求: 35CrMo调质, HB255-303(850-870℃油淬,600-650回火)8.条件: 要求高硬度和最小变形的蜗杆要求: 38CrMoAlA、38CrAlA正火或调质后氮,硬度HV＞8509.条件: 汽车转向蜗杆要求: 35Cr 815℃氰化、200℃回火,渗层深度0.35-0.40mm,表面锉力硬度,机床丝杠汽车、拖拉机、配件矿山机械及其他零件热处理实例机床丝杠热处理实例一、工作条件以及材料与热处理要求1.条件: ≤级精度,受力不大,如各类机床传动丝杠要求: 45、45Mn2 一般丝杠可用正火,≥HB170;受力较大的丝杠,调质,HB250;方头,轴颈局部淬硬HRC422.条件: ≥7级精度,受力不大,轴颈方头等处均不需淬硬,如车床走刀丝杠要求: 45Mn易切削钢和45 热轧后σb=600-750N/mm^2,除应力后HB170-207,金相组织:片状珠光体+铁素体3.条件: 7-8级精度,受力较大,如各类大型镗床、立车、龙门铣和刨床等的走刀和传动丝杠要求: 40Cr、42MnVB、(65Mn)调质HB220-250,σb≥850N/mm^2;方头、轴颈局部淬硬HRC42,金相组织：均匀索氏体4.条件: 8级精度,中等负荷,要求耐磨,如平面磨床,砂轮架升降丝杠与滚动螺线啮合要求: 40Cr、42MnVB 调质HB250,中频表淬HRC54,, 调质后基体组织:均匀索氏体+细状珠光体5.条件: ≥6级精度,要求具有一定耐磨性,尺寸稳定性,较高强度和较好的切削加工性,如丝杠车床,齿轮机床、坐标镗床等的丝杠要求: T10、T10A、T12、T12A球化退火,HB163-193,球化等级3-5级,网状碳化物≤3级,调质HB201-229,金相组织;细粒状珠光体6.条件: ≥6级精度,要求抗腐蚀、较高的抗疲劳性和尺寸稳定性.如样板镗床或其他特种机床精密丝杠.要求: 38CrMoAlA 调质HB280,渗氮HV850,调质后基体组织,均匀的索氏体,渗氮前表面应无脱碳层7.条件: ≥6级精度,要求耐耐磨、尺寸稳定,但负荷不大,如螺纹磨床、齿轮磨床等高精度传动丝杠(硬丝杠)要求: 9Mn2V(直径≤60mm)、CrWMn(直径＞60mm),球化退火后,球状珠光体1.5-4级,网状碳化物≤3级,硬度≤HB227,淬火硬度 HRC56+0.5,金相组织,回火马氏体无残余奥氏体存在8.条件: ≥6级精度,受点负荷的,如螺纹或齿轮磨床、各类数控机床的滚珠丝杠要求: GCr15(直径≤70mm0)、GCr15SiMn(直径＞80mm)球化退火后,球状珠光体1.5-4级,网状碳化物≤3级,HRC60-62,金相组织;回火马氏体二、备注:1.丝杠的选材与处理;(1)丝杠的主要损坏形式,一般丝杠(≤7级精度)为弯曲及磨损;≥6级精度丝杠为磨损及精度丧失或螺距尺寸变化(2)丝杠材料应具有足够的力学性能,优良的加工性能,不易产生磨裂,能得到低的表面粗糙度和低的加工残余内应力,热处理后具有较高硬度, 最少淬火变形和残余奥氏体常用于不要求整体热处理至高硬度的材料,有45、40Mn、40Cr、T10、T10A、T12A、T12等.淬硬丝杠材料, 有GCr15、9Mn2V、CrWMn、GCr15、SiMn、38CrMOAlA等(3)热处理: 一般丝杠:正火(45钢)或退火(40Cr),除应力处理和低温时效,调质和轴颈、方头高频淬火与回火精密不淬硬丝杠: 除应力处理低温时效,球化退火,调质球化,如遇原始组织不良等,还需先经900℃(T10、T10A)-950℃(T12、T12A)正火处理后再球化退火,或直接调质球化精密淬硬丝杠: 退火或高温正火后退火,除应力处理,淬火和低温时效2.考虑热加工工艺性,丝杠结构设计注意事项:(1)结构尽可能简单,避免各中沟槽、突变的台阶、锐角等,尤其是氮化丝杠更应避免一切棱角(2)丝杠一端应留空刀槽.凸起台阶或吊装螺钉孔,便于冷热加工中吊挂用(3)不应有较大的凸阶,以免除局部镦粗的锻造工序.3.滚珠丝杠副的材料与热处理:(1)材料选用;滚珠丝杠;L≤2m、Φ40-80mm变形小、耐磨性高的6-8级丝杠用CrWMn整体淬火汽车、拖拉机、配件热处理实例一、工作条件以及材料与热处理要求1.条件; 推土机用销套: 承受重载、大冲击和严重磨损要求: 20Mn、25MbTiB 渗碳,二次淬火,低温回火,HRC59,渗碳层深2.6-3.8mm2.条件: 推土机履带板: 承受重载、大冲击和严重磨损要求: 40Mn2Si 调质,履带齿中频淬火或整体淬火,中频回火,距齿顶淬硬层深30mm3.条件: 推土机链轨节承受重载、大冲击和严重磨损要求: 50Mn、40MnVB 工作面中频淬火,回火,淬硬层深6-10.4mm4.条件: 推土机支承轮要求: 55SiMn、45MnB 滚动面中频淬火,回火,淬硬层深6.2-9.1mm5.条件: 推土机驱动轮要求: 45SiMn 轮齿中频淬火,淬硬层深7.5mm6.条件: 活塞销: 受冲击性的交变弯曲剪切应力、磨损大.主要是磨损、断裂要求: 20Cr 渗碳,淬火,低温回火,HRC59(双面)7.条件: 刮板弹簧转子发动机用,要求在高温下保持弹抗疲劳性能要求: 718耐热合金1050℃固溶处理,冷变形,690℃真空时效,8h (或620℃下8小时,500℃下松驰8小时)8.条件: 受冲击性迅速变化着的拉应力和装配时的预应力作用,在发动机运转中,连杆螺栓折断会引起严重事故,要求有足够的强度、冲击韧性和杭疲劳能力要求: 40Cr调质,HRC31,不允许有块状铁素体:下料→锻造→退火或正火→加工→调质(回火水冷防止第二类火脆性→加工→装配二、备注1.＜Φ50mm、耐磨性高、承受较大压力的6-8级,丝杠用GCr15整体或中频淬火2.＞Φ50mm、耐磨性高、6-8级丝杠用GCr15SiMn整体或中频淬火3.≤Φ40mm、L≤2mm、变形小、耐磨性高的6-8级丝杠用9Mn2V、整淬,冰冷处理.4.有防蚀要求特殊用途的丝杠用9Cr18,中频加热表面淬火. 矿山机械及其他零件、工作条件以及材料与热处理要求1.条件: 牙轮钻头主要是磨坏要求: 20CrMo渗碳,淬火,低温回火,HRC612.条件: 输煤机溜槽(原用16Mn钢板,未处理,仅用3-6个月)要求: 16Mn钢板中频淬火(寿命可提高一倍)3.条件: 铁锹(原用低碳钢固体渗碳淬火,回火,质量很差)要求: 低碳钢淬火,低温回火,得低碳马氏体,质量大大提高4.条件: 石油钻井提升系统用吊环(原用35钢)、吊卡(原用40CrNi或 35CrMo) 正火或调质,质量差,笨重.要求: 20SiMn2MoVA淬火,低温回火,得低碳马氏体,质量大大提高5.条件: 石油射孔枪承受火药爆炸大能量高温瞬间冲击,类似于枪炮.主要是过量塑性变形引起开裂要求: 20SiMn2MoVA淬火,低温回火,得低碳马氏体,σb=1610N/mm^2, αk=80N.m/mm^26.条件: 煤矿用圆环牵引链,要求高抗拉强度和抗疲劳,主要是疲劳断裂及加工时冷弯开裂.要求: 20MnV、25Mn2V 弯曲后闪光对焊,正火,880℃淬火,250℃回火获得代碳马氏体,预变形强化.σb≥850N/mm^2,σs≥650N/mm^2,αk≥100N.m/mm^27.条件: 凿岩机钎尾受高频冲击与矿石摩擦严重,要求多冲杭力大,耐疲劳,主要是断裂与凹陷要求: 30SiMnMoV、32SiMnMoV HRC56,渗碳淬火→650℃回火,二次加热260-280℃等温淬火→螺纺部分滚压强化8.条件: 凿岩机钎杆受高频冲击与矿石摩擦严重,要求多冲抗力大, 耐疲劳和磨损,主要是折断与磨损要求: 30SiMnMoV HRC59,900-920℃下用’603’液体渗碳2h, 至880℃空冷25-30s,油冷,230回火3h9.条件: 中压叶片油泵定子要求槽口耐磨和抗弯曲性能好.主要是槽口磨损、折断要求: 38CrMoAl 渗氮,HV900 调质→粗车→去应力→精车→渗氮10.条件: 机床导轨要求轨面耐磨和保持高精度.主要是磨损和精度丧失要求: HT200 HT300 表面电接触加热淬火,HRC5611.条件: 化工用阀门、管件等腐蚀大的零件,要求抗腐蚀性高要求: 普通碳素钢渗硅12.条件: 锅炉排污阀主要是锈蚀,要求抗腐蚀性好要求; 45 渗硼13.条件:(1)1t蒸汽锤杆sus660 cr4wmov 4cr17mo 1.4122 1.4122特殊钢材Φ120,L=2345mm 10t模锻锤锤杆(2)受较剧烈多次冲击和疲劳应力.主要是疲劳断裂要求; (1)45Cr 850℃淬火,10％盐冷,450℃回火,HRC45(2)35CrMo 860-870℃水淬,450-480℃回火,HRC4014.条件: 电耙耙斗、电铲铲斗的齿部:冲击大、摩擦严重.主要是磨坯.要求; ZGMn13 水韧处理,HB180-220(工作时在冲击和压力下HB450-550)15.条件: Φ840及Φ650mm的矿车轮要求: ZG55、ZGCrMnSi HB280-330二、备注:1.L≤1m、变形小、耐磨性高的6-7级丝杠用20CrMoA,渗碳,淬火2.L≤2.5mm、变形小、耐磨性高、6-7级丝杠用40CrMoA,高频或中频淬火.3.7-8级的丝杠用55、50Mn,高频淬火.4.L≤2.5mm、变形小、耐磨性高、5-6级精度的丝杠,38CrMoAlA或 38CrWVAl,氮化.5.螺母 GCr15、CrWMn、9CrSi,也有用18CrMn Ti 12CrNiA等渗碳钢的6.硬度要求推荐HRC60±2,螺母取上限,当丝杠L≥1.5<,或精度为 5、6级时,硬度可低一些,但须≥HRC567.采用表面热处理的淬透层深度,磨削后,应为:中频处理 9CRSI 45crnimova。

钢的热处理种类分为整体热处理和两大类。

常用的整体热处理有退火，正火、淬火和；表面热处理可分为表面淬火与两类。

正火又称常化，是将工件加热至Ac3(Ac是指加热时自由铁素体全部转变为奥氏体的终了温度)或Accm(Accm是实际加热中过共析钢完全奥氏体化的临界温度线 )以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的。

其目的是在于使晶粒细化和碳化物分布均匀化。

正火与的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。

另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。

正火的主要应用范围有：①用于，正火后略高于退火，韧性也较好，可作为切削加工的预处理。

②用于，可代替处理作为最后热处理，也可作为用方法进行前的预备处理。

③用于工具钢、轴承钢、等，可以消降或抑制网状碳化物的形成，从而得到所需的良好组织。

④用于铸钢件，可以细化铸态组织，改善。

⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向。

⑥用于，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的、连杆等重要零件。

⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。

正火后的组织：亚共析钢为F+S，共析钢为S，过共析钢为S+二次渗碳体，且为不连续。

正火主要用于钢铁工件。

一般钢铁正火与退火相似，但冷却速度稍大，组织较细。

有些（见）很小的钢，在空气中冷却就可以使奥氏体转变为马氏体，这种处理不属于正火性质，而称为空冷淬火。

与此相反，一些用临界冷却速度较大的钢制作的大截面工件，即使在水中淬火也不能得到马氏体，淬火的效果接近正火。

钢正火后的硬度比退火高。

正火时不必像退火那样使工件随炉冷却，占用炉子时间短，生产效率高，所以在生产中一般尽可能用正火代替退火。

对于含碳量低于%的低碳钢，正火后达到的硬度适中，比退火更便于切削加工，一般均采用正火为切削加工作准备。

正火正火，又称常化，是将工件加热至Ac3或Accm以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。

其目的是在于使晶粒细化和碳化物分布均匀化。

正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。

另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。

正火的主要应用范围有：①用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理。

②用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。

③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织。

④用于铸钢件，可以细化铸态组织，改善切削加工性能。

⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向。

⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。

⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。

正火后的组织：亚共析钢为F+S，共析钢为S，过共析钢为S+二次渗碳体，且为不连续。

将工件加热到适当温度（Ac3或ACcm 以上30～50℃）（见钢铁显微组织），保温后在空气中冷却的金属热处理工艺。

正火主要用于钢铁工件。

一般钢铁正火与退火相似，但冷却速度稍大，组织较细。

有些临界冷却速度（见淬火）很小的钢，在空气中冷却就可以使奥氏体转变为马氏体，这种处理不属于正火性质，而称为空冷淬火。

与此相反，一些用临界冷却速度较大的钢制作的大截面工件，即使在水中淬火也不能得到马氏体，淬火的效果接近正火。

钢正火后的硬度比退火高。

正火时不必像退火那样使工件随炉冷却，占用炉子时间短，生产效率高，所以在生产中一般尽可能用正火代替退火。

对于含碳量低于0.25％的低碳钢，正火后达到的硬度适中，比退火更便于切削加工，一般均采用正火为切削加工作准备。

1、退火是指把钢加热到某一温度，经保温后缓慢冷却（随炉冷却或在导热能力差的介质中冷却），以获得接近平衡组织的工艺方法。

目的：降低硬度以便于切削加工；提高塑性以利于塑性加工成形；细化晶粒以提高力学性能；消除应力以防止变形和开裂。

2、正火是指把钢加热到A3线（对亚共析钢）或Acm线（对过共析钢）以上30－50度，保温后，在静止空气中冷却的处理工艺。

3、淬火是指把钢加热到组织转变温度（A3或A1）以上30－50度，保温后快速冷却的处理工艺。

其目的在于获得马氏体组织，使钢具有高硬度和高耐磨性。

淬火是强化钢材的重要方法。

4、回火是把淬火后的钢加热到A1线以下某一温度，保温后冷却至室温的处理工艺。

这是淬火工件必须进行的一个工序，它决定了该工件在使用状态时的组织和性能，也可以说是决定了工件的使用性能和寿命。

回火的目的是为了消除淬火时因冷却过快而产生的内应力，降低淬火工件的脆性，稳定工件尺寸和使工件具有符合符合工作条件的性能。

A1：共析钢平衡状态下A化温度 Ac1：实际加热时共析钢的A化温度，高于A1温度A3：亚共析钢平衡转变A化温度 Ac3:实际加热时亚共析钢的A化温度，高于A3温度Acm：过共析钢平衡转变A化温度Accm:：实际加热时过共析钢的A化温度，高于A3温度回火编辑词条回火是工件淬硬后加热到AC1以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。

目录1 基本介绍2 主要目的3 主要分类4 钢的回火5 注意事项6 同名电影展开1 基本介绍编辑本段中文名称：回火英文名称：tempering定义：将淬火后的钢，在AC1以下加热、保温后冷却下来的热处理工艺。

应用学科：电力（一级学科）；热工自动化、电厂化学与金属（二级学科）回火是将淬火钢加热到奥氏体转变温度以下，保温1到2小时后冷却的工艺。

回火往往是与淬火相伴，并且是热处理的最后一道工序。

经过回火，钢的组织趋于稳定，淬火钢的脆性降低，韧性与塑性提高，消除或者减少淬火应力，稳定钢的形状与尺寸，防止淬火零件变形和开裂，高温回火还可以改善切削加工性能。
