利雅路燃烧器说明书

  • 格式：pdf
  • 大小：1.09 MB
  • 文档页数：21

2915915 (0) CODEMODEL TYPE

3751917 - 3751918GAS 3519 T1

3751617GAS 4516 T1

3751717GAS 5517 T1

3751817GAS 6518 T1GAS安装、使用以及维护说明书

燃气燃烧器

GAS 3-4-5-6目录

技术参数-------------------------------------------------------2

附件----------------------------------------------------------------3

燃烧器描述----------------------------------------------------------4

包装重量------------------------------------------------------------4

最大尺寸------------------------------------------------------------4

标准配件------------------------------------------------------------4

燃烧出力------------------------------------------------------------5

商业锅炉------------------------------------------------------------5

测试锅炉------------------------------------------------------------6

燃气压力------------------------------------------------------------6

安装-----------------------------------------------------------7

锅炉板--------------------------------------------------------------7

燃烧头的长度--------------------------------------------------------7

燃烧器固定在锅炉上--------------------------------------------------7

燃烧头的设置--------------------------------------------------------8

燃气管线------------------------------------------------------------9

电气系统-----------------------------------------------------------10

首次点火前的调整---------------------------------------------------13

燃烧器启动---------------------------------------------------------13

燃烧器点火---------------------------------------------------------13

燃烧器校准---------------------------------------------------------14

1．点火输出功率--------------------------------------------------14

2．最大输出功率--------------------------------------------------15

3．空气压力开关--------------------------------------------------15

4．最低燃气压力开关----------------------------------------------15

火焰状况检查-------------------------------------------------------15

燃烧器运行---------------------------------------------------------16

最终检查-----------------------------------------------------------17

维护保养-----------------------------------------------------------17

故障表-----------------------------------------------------18

燃烧器启动循环诊断-----------------------------------------20

运行故障诊断--------------------------------------------------------20

2技术参数

型号GAS3 GAS4 GAS5 GAS6

类型519T1 516T1 517T1 518T1

出力KW 130-350 185-465 325-660 525-1050

Mcal/h 112-301 160-400 280-570 450-900

燃料天然气:G20-G21-G22-G23-G25

G20 G25 G20 G25 G20 G25 G20 G25

热值kwh/Nm3 10 8.6 10 8.6 10 8.6 10 8.6

Mcal/Nm38.6 7.4 8.6 7.4 8.6 7.4 8.6 7.4

比重kg/Nm30.71 0.78 0.71 0.78 0.71 0.78 0.71 0.78

最大出力Nm3/h 35 43 47 54 66 77 105 122

最大压力mbar 11.1 16.4 9.8 14.5 9.8 14.5 12.3 18.2

运行—间断工作(每24小时停一次)

—1段火工作

标准应用锅炉：热水、蒸汽、导热油炉

环境温度℃ 0-40

助燃空气℃max 60

V 230～+/-10% 230-400(带零线)～+/-10% 电源

Hz 50-单相 50-三相

rpm 2750 2810 2870 2840

kW 0.250 0.370 0.750 1.5

V 220 220 220/380 220/380

240 240 240/415 240/415 电机

A 1.8 2.9 2.85-1.65 5.9-3.4

μF 8 12.5 电容

V 450/500 400/450

点火变压

器V1-V2

I1-I2 230V-1×8kV

1.8A-30mA

电耗kW max 0.4 0.54 0.85 1.7

电保护 IP40

电磁干扰符合90/396-89/336-73/23-92/42

审核标准CE 0085AQ0707

（1）参考条件：环境温度20℃,大气压力为100mbar

（2）测试点12)(A)p.4处的压力，燃烧室压力为零，燃气环2)(B)p.8开启，燃烧器输出功率最大

重要提示：

由安装者负责其它不在此说明书中提到的安全设备。

(A)

(B)

3

(A)

(B)mmABCkg

GAS 385047354532

GAS 485047354538

GAS 589552054341

GAS 6104555554358

mmABCDEFGHILM

GAS 3205205292140Rp11/216597185775610397

GAS 4205205292150Rp11/216597187775610397

GAS 5226205332155Rp11/216597207810645437

GAS 6258205370175Rp2195131227966770485(C)D989

D990

D88

D231燃烧器部件说明（A）

1. 燃烧器滑杆，为打开检修燃烧器用。

2. 燃烧头

3. 手动空气蝶阀

4. 空气压力开关

5. 电容（GAS3-4）

6. 马达接触器和热继电器（GAS5-6）

7. 接线端子

8. 穿线孔

9. 燃烧器控制盒（带报警灯及复位钮）

10. 风门蝶阀设定锁定装置

11. 风压测点

12. 气压测点

13. 进气管道

14. 过渡套筒

15. 离子探针接线插件

包装重量（B）

（粗略值）

燃烧器装运包装箱的最大寸见表B

包装后的重量见表B

最大尺寸（C）

（粗略值）

燃烧器最大尽寸见图C。请记住，检查燃烧头时应

从滑杆上退回燃烧器后部从而打开燃烧器。

打开时的最大尺寸如图C表中I所示

标准配件：

·1燃气阀组法兰

·1法兰垫

·8螺丝

·1隔热垫

·1说明书

·1零件袋

4

D290

D291

KW

Mcal/hKW

Mcal/hKW

Mcal/hCAM.COMB./FEUERRAUM

COMB.CHAM./CHAMB.COMB.

KW

Mcal/hmbar

CAM.COMB./FEUERRAUM

COMB.CHAM./CHAMB.COMB.

mbar

CAM.COMB./FEUERRAUM

COMB.CHAM./CHAMB.COMB.

mbar

CAM.COMB./FEUERRAUM

COMB.CHAM./CHAMB.COMB.

mbar燃烧出力（见图表）

燃烧器出力必须在左边图表所示范围内选择。在一

定燃烧室压力下，燃烧出力范围如出力曲线图所

示，工作点应在所需出力与相应燃烧背压的相交

点，且必须在出力范围内。

举例：

对于GAS3出力范围为：

·130-350KW出力轴线

·0-7mbar燃烧室压力轴线

·最大允许压力在燃烧室压力曲线上

如燃烧器在燃烧室背压为5mbar时，出力为250KW，

此工作点在最大压力曲线上，曲线为安全运行的界

限，因此在此界限之内的值均可使用。

重要：

燃烧出力的数值范围是在以下条件获得的：环境温

度20℃，大气压为1bar 燃烧器也可运行在燃烧室

为负压的情况下。

商用锅炉

如果锅炉符合CE标准且燃烧室尺寸与第7页图表

指示相似，则燃烧器与锅炉连接应不存在什么问

题。

如果与燃烧器相匹配的锅炉不符合CE标准或锅炉

燃烧室尺寸明显小于如p.6图表（A）所示的大小，

这时应咨询生产厂家。

5

合集下载

利雅路 RS E ULX 系列 超低 NOx 燃气燃烧器 产品手册说明书

利雅路 RS E ULX 系列 超低 NOx 燃气燃烧器 产品手册说明书

整体式超低 NOx 燃气燃烧器

RS/E ULX 系列

产品概览

A Carrier

RS/E ULX 系列 | 整体式超低 NOx 燃烧器

氮氧化物排放能够低于40mg/Nm3 @ 3,5% O

2

（无 FGR, 需要合适的炉膛尺寸）

对于一些应用，NOx 排放可以达到 30mg/Nm3 @ 3.5% O2 以下，但需要利雅路工程师确认。超低 NOX

整体式燃气燃烧器

RS 68 - 510/E ULX 系列

2

RS 68/E ULX

RS 120/E ULX

RS 200/E ULX

RS 310/E ULX

RS 510/E ULX

3RS/E ULX 系列 | 整体式超低 NOx 燃烧器

为了满足日益增长的对极低 NOx 排放的要求，利雅路基于创新的 ULX 燃烧技术，开发了整体式的新系列燃烧器。ULX

燃烧技术可以控制燃烧过程中产生的烟气量，从而达到最严格的排放限制。在无需FGR装置以及从烟囱到燃烧器管道的

情况下，ULX 燃烧技术可以使得氮氧化物排放低于40mg/Nm3 @3.5% O2 (无FGR，需要合适的炉膛尺寸)。对于一些应

用，NOx排放可以达到30mg/Nm3 @ 3.5% O2 以下，

但需要利雅路工程师确认。近年来，由于污染大幅度增加，全球各地特别是所有高度工业化国家，都对产品的性能、能效和排放物的减排更加关注。 ULX 燃烧技术—环境可持续发展的新里程碑

新型 ULX 燃烧头采用燃气分级燃烧和废气内部再循环技术，极大地降低了 NOx 排放。这种新型燃烧头体现了利雅路产品

一贯的坚固性和可靠性。集成的燃烧器数字控制系统，通过独立的伺服马达，可以控制每个出力点的空气和燃料比例，以达

到非常低的 NOx 排放，同时使燃烧器保持极高的运行可靠性和安全性。

4

>使用 ULX 燃烧技术后，无需再安装 FGR 系统通常所需要的管道系统，因此燃烧器的安装也更加方便。

>无需在锅炉房中安装管道，可以节省空间、时间和安装成本。

利雅路燃气燃烧器说明书

利雅路燃气燃烧器说明书

实用文案

文案大全

燃气燃烧器

GULLIVER BS3-4/M

代码 型号 类型

3762200 BS2/M 916 M

3762300 BS3/M 917 M

3762400 BS4/M 918 M

实用文案

文案大全 目 录

1..燃烧器描述------------------------------------------------------1

1.1燃烧机附件--------------------------------------------------1

1. 2 燃烧机随机附件

2..技术资料---------------------------------------------------------2

2.1技术资料-----------------------------------------------------2

2外观尺寸-----------------------------------------------------2

2.3燃烧范围-----------------------------------------------------3

3..安装--------------------------------------------------------------4

3.1锅炉安装-----------------------------------------------------4

3.2瓦斯电磁阀-----------------------------------------------------4

3.3燃气供应管路------------------------------------------------------5

3.4探针-电极定位---------------------------------------------------5

利雅路Riello燃烧器使用说明书RS

利雅路Riello燃烧器使用说明书RS

2902967 (0)安装, 使用及维护说明书

强制通风燃气燃烧器 编码型号类型

3761900RS5

920 T1一段火运行29671中文目录

1.燃烧器描述

一段火强制通风燃气燃烧器.

1.1燃烧器附件 带绝热垫的法兰. . . . . . . . . . . . . . 1 将法兰安装到锅炉上的螺栓和螺母. . . . . . . . . . . . . .. 4法兰用螺栓螺母 . . . . . . . . . . . . . 1 7针插头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1马达启动电容

. . . . . . . . . . . . . . . 1 1.燃烧器描述. . . . . . . . . . . . . . . . . . . . . . . 11.1燃烧器附件. . . . . . . . . . . . . . . . . . . . . . . 12.技术参数. . . . . . . . . . . . . . . . . . . . . . . . . 22.1技术参数. . . . . . . . . . . . . . . . . . . . . . . . . 22.2外观尺寸. . . . . . . . . . . . . . . . . . . . . . . . . 22.3工作范围. . . . . . . . . . . . . . . . . . . . . . . . . 33.安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . 43.1锅炉安装. . . . . . . . . . . . . . . . . . . . . . . . . 43.2燃气阀组电气连接. . . . . . . . . . . . . . . . . . 43.3燃气管线. . . . . . . . . . . . . . . . . . . . . . . . . 53.4电极定位. . . . . . . . . . . . . . . . . . . . . . . . . 53.5电气连接. . . . . . . . . . . . . . . . . . . . . . . . .

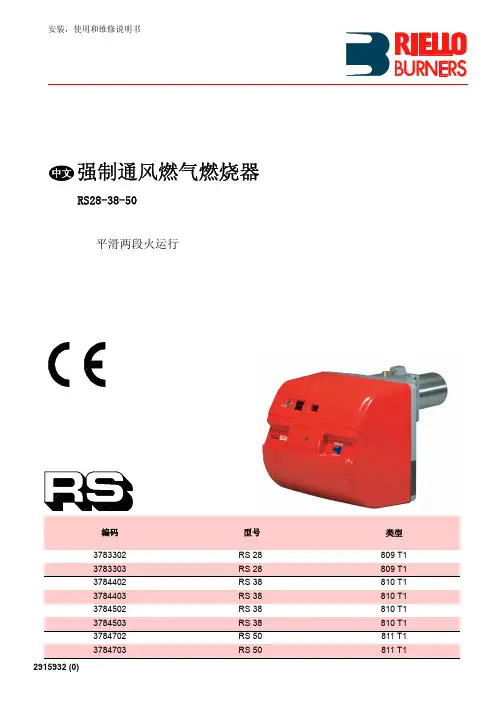

利雅路燃烧器RS38_50(最新版)中文说明书
