初三电路动态分析的练习题

第 页 1 初三物理练习题：电路

班级______ 姓名_____

一、要点回顾

1.电荷的规定:自然界只有____种电荷。规定：_______摩擦过的_________带的是正电荷；______摩擦过的______带的是负电荷。

2.电荷间的相互作用规律：同种电荷___________；异种电荷_____________。

3.摩擦起电的实质:________的转移。摩擦的过程中，得到______的物体带______；失去_______的物体带______。

4.电流、电流方向：电荷的_________形成电流；规定________定向移动的方向为电流方向。

5.金属导电:靠__________。金属导电时电流方向与自由电子移动方向______。

6.电路的组成：包括_____、_______、_______和______四部分。

7.电路图：画出下列电路元件的电路符号：①电池_____；②开关____；③灯泡_____；④电动机____；⑤电阻____；⑥滑动变阻器_______；⑦电流表_______；⑧电压表_______。

8.电路的两种基本连接方式：

⑴串联电路：①电流只有___条路径；②只需___个开关控制整个电路，且开关的位置

对于其控制作用______影响。

⑵并联电路：①电流有______条路径；②干路开关控制______________，支路开关只

能控制___________。

⑶开关与它控制的用电器应___联，家庭电路中的用电器是_____联的。

9.电路的三种状态：

⑴处处接通的电路叫______；⑵某处断开的电路叫______；⑶将导线直接接在电源的两端，会形成______，将烧坏电源，这是绝不允许的。

10.电源、电压、电流的关系：________提供________，________使电路中形成________。

11.几个电压值：一节干电池的电压是______，家庭电路电压是______，人体的安全电压是____________。

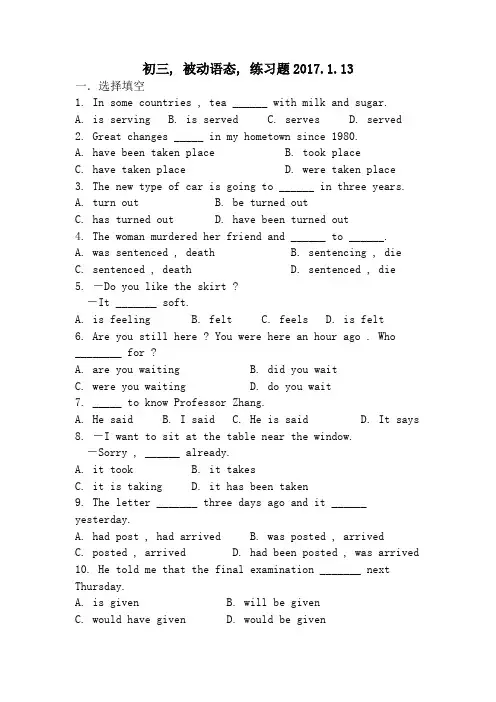

初三, 被动语态, 练习题2017.1.13

一．选择填空

1. In some countries , tea ______ with milk and sugar.

A. is serving B. is served C. serves D. served

2. Great changes _____ in my hometown since 1980.

A. have been taken place B. took place

C. have taken place D. were taken place

3. The new type of car is going to ______ in three years.

A. turn out B. be turned out

C. has turned out D. have been turned out

4. The woman murdered her friend and ______ to ______.

A. was sentenced , death B. sentencing , die

C. sentenced , death D. sentenced , die

5. －Do you like the skirt ?

－It _______ soft.

A. is feeling B. felt C. feels D. is felt

6. Are you still here ? You were here an hour ago . Who

________ for ?

A. are you waiting B. did you wait

C. were you waiting D. do you wait

1 第一题

如图所示,电源电压为18V且保持不变,电压表的量程为0~15V,电流表的量程为0~0.6A,滑动变阻器的最大阻值100Ω,小灯泡L标有“6V3W”字样,闭合开关S,当灯泡正常发光时,滑动变阻器的功率为____W,若灯泡的电阻不变.在保证电路各元件安全的情况下.滑动变阻器连入电路中的阻值变化范围为．

答案6 24Ω~60Ω

第二题

如图所示的电路中，电源电压和灯L的电阻均保持不变，灯L标有“9V9W”字样。

（1）求灯L正常发光时的电阻；

（2）当R的滑片P位于a端，闭合、断开时，灯l两端的实际电压为额定电压的2/3，求此时灯L工作1min所消耗的电能是多少？

（3）当R的滑片P位于中点c，闭合开关、时，电流表的示数为3A，求滑动变阻器消耗的电功率。

答案

（1）9Ω （2）240J （3）45W

第三题: 小莉在实践活动中设计的模拟调光灯电路，如图所示。她选用的电源电压恒为12V，小灯泡上标有“ 6V6W”、滑动变阻器上标有“ 20Ω2A”字样。若 2 不考虑灯泡温度对电阻的影响，闭合开关S后，问：

（1）小灯泡正常发光时的电阻是多少？

（2）当滑动变阻器的滑片P在中点时，电压表的示数以及电路消耗的总功率是多少？

（3）当滑动变阻器的滑片P移到a端时，会出现的情况是什么？

答案

（1）6Ω

（2）4.5V；9W

（3）小灯泡会烧坏；电压表示数为12V

第四题: 如图所示，电源电压恒定不变，电阻R1的阻值为5Ω，小灯泡上标有“12V6W”字样，闭合开关S.

（1）当开关、都闭合，滑动变阻器的滑片P移到最右端时，电流表的读数为1.7A，小灯泡恰能正常发光，求滑动变阻器的最大阻值。

（2）当开关、都断开，滑动变阻器的滑片P在最右端，求电流表的读数和滑动变阻器消耗的电功率。

答案

（1）10Ω （2）0.8A；6.4W 3 第五题: 如图所示,变阻器R2上标有"20Ω1A 的字样.只闭合开关S1,将变阻器滑片P移到中点时,电流表A1示数为0.2A,灯泡L的实际功率为0.8W;闭合开关S1,S2,将变阻器滑片P移到a端时,灯泡正常发光,电流表A1示数为0.4A,此时（1）电压表示数是多少?（2）电阻R1的阻值是多少?（3）灯泡L的额定功率是多少?(不考虑温度对灯丝电阻的影响)

动态电路分析练习（一）

班级:_____ 姓名_________ 学号_____ 分数______

1.如图1所示，电源电压保持不变，开关S闭合后，当滑动变阻器R：的滑片P向左移动时，电流表和电压表示数的变化情况是（ ）

A.电流表的示数变小，电压表的示数变大 B.电流表的示数变小，电压表的示数变小

C.电流表的示数变大，电压表的示数变大 D.电流表的示数变大，电压表的示数变小

图1 图2 图3

2.如图2所示的电路中．闭合开关S后，当滑片P向右移动时，下列判断正确的是（ ）

A．电流表、电压表的示数都变小 B．电流表、电压表的示数都变大

C．电流表的示数变大，电压表的示数变小

D．电流表的示数变小，电压表的示数变大

3.如图3所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：（ ）

A、电压表V1与电压表V2的示数之和保持不变。 B、电压表V2与电流表A的示数之比保持不变。

C、电流表A的示数变小，电压表V1的示数变大。 D、电流表A的示数变小，电压表V2的示数变大。

4.如图4所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是：（ ）

A.L1亮度不变，电流表示数变小 B.L1亮度不变，电流表示数不变

C.L1的亮度增大，电流表示数不变 D .L1亮度减小，电流表示数变小

图4 图5 图6 图7

5.图5是探究“并联电路电流关系”的电路图，电源电压保持不变。闭合开关，两灯都发光。过—会儿，由于灯泡L2的质量问题，灯丝被烧断了。假设L1灯丝电阻不变，则下列说法正确的是 ( )
