丝杆运动结构

一目了然的滚珠丝杆的基础入门知识滚珠丝杠的应用滚珠丝杠机构作为一种高精度的传动部件,大量应用在数控机床、自动化加工中心电子精密机械进给机构、伺服机械手、工业装配机器人、半导体生产设备、食品加工与包装、医疗设备等各种领域。

滚珠丝杠机构的结构如果将滚珠丝杠机构沿纵向剖开,可以看到它主要由丝杠、螺母、滚珠、滚珠回流管防尘等组成。

在图13-4中,各部分结构的作用如下:丝杠属于转动部件,是一种直线度非常高、上面加工有半圆形螺旋槽的螺纹轴,半圆形螺旋槽是滚珠滚动的滚道。

丝杠具有很高的硬度,通常在表面淬火后再进行磨削加工保证具有优良的耐磨性能。

丝杠一般与驱动部件连接在一起,丝杠的转动由电机直接或间接驱动。

既可以采用直联的方法,即将电机输出轴通过专用的弹性联轴器与丝杠相联传动比为1;也可以通过其他的传动环节使电机输出轴与丝杠相连,例如同步带、齿轮等(2) 螺母螺母是用来固定需要移动的负载的,其作用类似于直线导轨机构的滑块。

一般将所需要移动的各种负载(例如工作台、移动滑块)与螺母连接在一起,再在工作台或移动滑块上安装各种执行机构螺母内部加工有与丝杠类似的半圆形滚道,而且设计有供滚珠循环运动的回流管,螺母是滚珠丝杠机构的重要部件,滚珠丝杠机构的性能与质量很大程度上依赖于螺母。

(3)防尘片防尘片的作用为防止外部污染物进入螺母内部。

由于滚珠丝杠机构属于精密部件如果在使用时污染物(例如灰尘、碎屑、金属渣等)进入螺母,可能会使滚珠丝杠运动副严重磨损,降低机构的运动精度及使用寿命,甚至使丝杠或其他部件发生损坏,因此必须对丝杠螺母进行密封,防止污染物进入螺母4 滚珠在滚珠丝杠机构中,滚珠的作用与其在直线导轨、直线轴承中的作用是相同的,滚珠作为承载体的一部分,直接承受载荷,同时又作为中间传动元件,以滚动的方式传递运动。

由于以滚动方式运动,所以摩擦非常小。

(5) 油孔滚珠丝杠机构运行时需要良好的润滑,因此应定期加注润滑油或润滑脂。

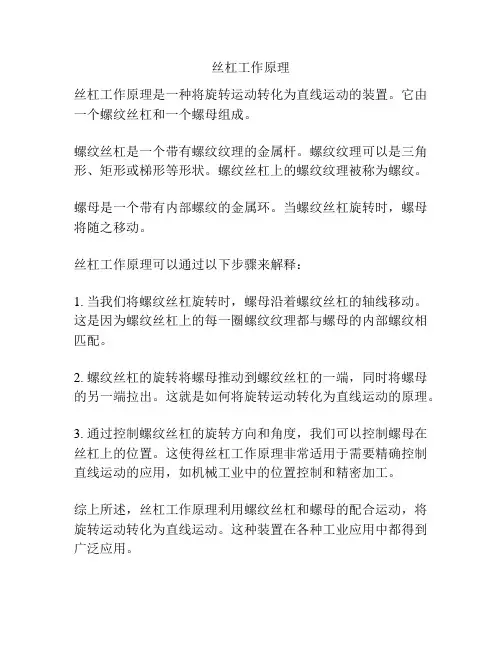

丝杠工作原理
丝杠工作原理是一种将旋转运动转化为直线运动的装置。

它由一个螺纹丝杠和一个螺母组成。

螺纹丝杠是一个带有螺纹纹理的金属杆。

螺纹纹理可以是三角形、矩形或梯形等形状。

螺纹丝杠上的螺纹纹理被称为螺纹。

螺母是一个带有内部螺纹的金属环。

当螺纹丝杠旋转时，螺母将随之移动。

丝杠工作原理可以通过以下步骤来解释：
1. 当我们将螺纹丝杠旋转时，螺母沿着螺纹丝杠的轴线移动。

这是因为螺纹丝杠上的每一圈螺纹纹理都与螺母的内部螺纹相匹配。

2. 螺纹丝杠的旋转将螺母推动到螺纹丝杠的一端，同时将螺母的另一端拉出。

这就是如何将旋转运动转化为直线运动的原理。

3. 通过控制螺纹丝杠的旋转方向和角度，我们可以控制螺母在丝杠上的位置。

这使得丝杠工作原理非常适用于需要精确控制直线运动的应用，如机械工业中的位置控制和精密加工。

综上所述，丝杠工作原理利用螺纹丝杠和螺母的配合运动，将旋转运动转化为直线运动。

这种装置在各种工业应用中都得到广泛应用。

丝杠工作原理
丝杠是一种常见的传动装置，它通过螺旋线的运动来实现转动运动和直线运动之间的转换。

它通常由螺杆和螺母两部分组成，螺杆上有螺纹，而螺母内部也有相应的螺纹，当螺杆旋转时，螺母会沿着螺杆的轴线做直线运动。

那么，丝杠是如何实现这种转换的呢？接下来我们将从丝杠的工作原理来详细解释。

首先，我们来看看丝杆的螺纹结构。

螺杆上的螺纹是沿着轴线方向旋转的螺旋线，而螺母内部的螺纹则与螺杆上的螺纹相吻合。

当螺杆旋转时，螺纹会在螺母内部产生推力，从而使螺母沿着螺杆轴线方向运动。

这种螺旋线的结构使得丝杠能够将旋转运动转化为直线运动。

其次，丝杠的工作原理还涉及到摩擦力和导程的影响。

在丝杠的工作过程中，摩擦力会对螺杆和螺母之间的运动产生一定的阻力，而导程则是螺纹的间距，它会影响到螺杆每转动一圈时螺母的线性位移。

因此，在实际应用中，需要根据具体情况选择合适的螺杆和螺母，以确保丝杠的正常工作。

此外，丝杠的工作原理还与螺杆的材质和表面处理有关。

一般来说，螺杆需要具有一定的硬度和耐磨性，以确保长时间的稳定运行。

同时，表面的光洁度和平整度也会影响到螺杆和螺母之间的摩擦力，因此在制造和安装过程中需要严格控制螺杆的加工工艺。

总的来说，丝杠通过螺旋线的运动将旋转运动转化为直线运动，其工作原理涉及到螺纹结构、摩擦力、导程以及螺杆的材质和表面处理等方面。

了解丝杠的工作原理对于正确选择和使用丝杠传动装置具有重要意义，希望本文的介绍能够对您有所帮助。

丝杠工作原理
在工程领域中，丝杠是一种常见的机械传动装置，它通过螺纹副的工作原理将
旋转运动转化为直线运动。

丝杠广泛应用于机械设备、汽车、航空航天等领域，其工作原理非常重要。

丝杠的工作原理主要依靠螺纹副的协同作用。

螺纹副由螺纹杆和螺母组成，螺
纹杆上的螺纹与螺母上的螺纹相互啮合，当螺纹杆旋转时，螺母会沿着螺纹杆的轴线产生直线运动。

这种转换旋转运动为直线运动的原理使丝杠成为一种重要的传动装置。

丝杠的工作原理还涉及到摩擦力和导程的影响。

在丝杠工作时，螺纹杆和螺母
之间的摩擦力会影响其传动效率，因此在设计和选择丝杠时需要考虑摩擦力的影响。

此外，丝杠的导程也会影响其工作效果，导程越大，螺纹杆每转动一周，螺母就会产生更大的直线位移。

除了传统的螺纹副，现代工程中还出现了多种新型丝杠结构，如滚珠丝杠、滚
柱丝杠等，它们利用滚动体来减小摩擦力，提高传动效率，同时也拓展了丝杠在不同领域的应用范围。

总的来说，丝杠的工作原理是基于螺纹副的转换作用，利用螺纹的啮合和摩擦
力来实现旋转运动到直线运动的转换。

随着技术的不断进步，丝杠的结构和应用将会不断创新和发展，为工程领域带来更多的便利和效益。

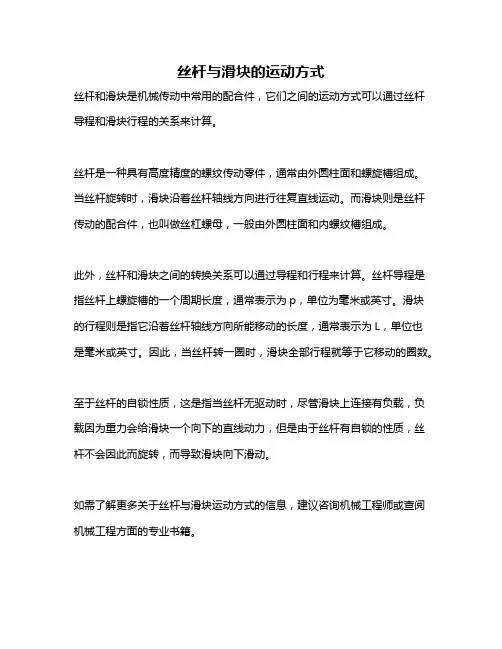

丝杆与滑块的运动方式
丝杆和滑块是机械传动中常用的配合件，它们之间的运动方式可以通过丝杆导程和滑块行程的关系来计算。

丝杆是一种具有高度精度的螺纹传动零件，通常由外圆柱面和螺旋槽组成。

当丝杆旋转时，滑块沿着丝杆轴线方向进行往复直线运动。

而滑块则是丝杆传动的配合件，也叫做丝杠螺母，一般由外圆柱面和内螺纹槽组成。

此外，丝杆和滑块之间的转换关系可以通过导程和行程来计算。

丝杆导程是指丝杆上螺旋槽的一个周期长度，通常表示为p，单位为毫米或英寸。

滑块的行程则是指它沿着丝杆轴线方向所能移动的长度，通常表示为L，单位也是毫米或英寸。

因此，当丝杆转一圈时，滑块全部行程就等于它移动的圈数。

至于丝杆的自锁性质，这是指当丝杆无驱动时，尽管滑块上连接有负载，负载因为重力会给滑块一个向下的直线动力，但是由于丝杆有自锁的性质，丝杆不会因此而旋转，而导致滑块向下滑动。

如需了解更多关于丝杆与滑块运动方式的信息，建议咨询机械工程师或查阅机械工程方面的专业书籍。

滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。

滚珠丝杠的结构：滚珠丝杠副的结构传统分为内循环结构(以圆形反向器和椭圆形反向器为代表)和外循环结构(以插管为代表)两种。

这两种结构也是最常用的结构。

这两种结构性能没有本质区别，只是内循环结构安装连接尺寸小；外循环结构安装连接尺寸大。

目前，滚珠丝杠副的结构已有10多种，但比较常用的主要有：内循环结构；外循环结构；端盖结构；盖板结构。

滚珠丝杠原理：1、按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（目前已基本取代梯形丝杆，已俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等2、当滚珠丝杠作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。

三维网技术论坛) q3 I* Z2 z' l' @( m' Q7 ?. x U7 w@# n" N A v# s9 c6 p'm2 x0三维,cad机械技术汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空镇江7 D8 Z1 m) H# h+ R三维网技术论坛+ q# a0 ^6 F7 @/ @滚珠丝杠的特点：1、与滑动丝杠副相比驱动力矩为滚珠丝杆的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。

与过去的滑动丝杠副相比驱动力矩达到以下,即达到同样运动结果所需的动力为使用滚动丝杠副的。

在省电方面很有帮助。

2、高精度的保证滚珠丝杆是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。

3、微进给可能滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。

丝杆传动结构实例
丝杆传动结构，是一种用于转换旋转运动和直线运动的机械结构，其应用广泛，如在机床、造船、汽车和飞机等领域都有重要的应用。

在以下文章中，我们将会给出一些丝杆传动结构实例，以展现其在不同领域的应用。

1. 机床领域
在机床领域中，丝杆传动结构通常被应用于工作台的上下移动，以实现工件的加工过程。

例如，数控加工中心中的丝杆传动结构，通过改变丝杆的旋转速度，可以实现工作台在垂直方向的精准移动，从而保证加工精度。

2. 汽车领域
在汽车领域中，丝杆传动结构通常被应用于汽车车门的开关机构中。

丝杆传动结构可以将旋转运动转换为直线运动，从而实现车门的开启和关闭。

此外，在汽车制造过程中，丝杆传动结构也被应用于车身生产线的自动化装置中，如可调节气垫支撑装置等。

3. 造船领域
在造船领域中，丝杆传动结构被广泛应用于驾驶舵机构中。

驾驶舵机构是一种用于控制船舶舵轮转动方向的装置，其结构复杂，常常采用多个丝杆传动结构组合而成，以实现精确的舵轮控制。

4. 飞机领域
在飞机领域中，丝杆传动结构被应用于起落架的收放机构中。

丝杆传
动结构通过将旋转运动转换为直线运动，可以实现起落架的平稳收放。

此外，丝杆传动结构还被应用于飞机驾驶舱中的控制装置中，如油门、刹车和方向舵等。

总之，丝杆传动结构是一种重要的机械结构，其应用广泛，能够转换
旋转运动和直线运动，以实现精准的机械控制。

通过以上实例，可以
更好的理解丝杆传动结构在不同领域的应用。

丝杆工作原理
丝杆工作原理是指通过丝杆和螺母的摩擦运动实现线性运动的一种机械原理。

丝杆是一种具有螺纹的金属杆，螺母则是与之相匹配的金属零件。

当施加力或扭矩于丝杆上时，丝杆会通过螺纹与螺母的咬合来进行旋转运动。

由于螺旋咬合的关系，丝杆的旋转运动会导致螺母沿丝杆的轴向移动，从而实现线性运动。

在丝杆上施加一个适当方向和大小的力或扭矩后，螺母就会开始沿着丝杆轴向移动。

螺母的移动速度与丝杆旋转速度之间存在着固定的关系，这个关系由丝杆的螺距决定。

螺距越大，螺母在单位时间内所移动的距离就越长。

丝杆工作原理的主要优点是其可靠性和精度。

由于丝杆与螺母之间的摩擦力较大，使得系统不容易出现滑动和松动现象，因此丝杆传动具有较高的运动精度。

此外，丝杆传动还可以承受较大的载荷，从而适用于各种工程领域的运动控制。

需要注意的是，在使用丝杆传动时，要避免过大的阻力或扭矩造成丝杆弯曲和螺母卡阻的情况，以免损坏系统。

此外，为保持丝杆传动的工作平稳，还需要定期给丝杆和螺母进行润滑，以减小摩擦阻力，提高传动效率。

综上所述，丝杆工作原理通过丝杆和螺母的摩擦运动实现了线性运动，具有可靠性和精度高的特点，适用于各种机械控制领域。
