丝杠螺母传动

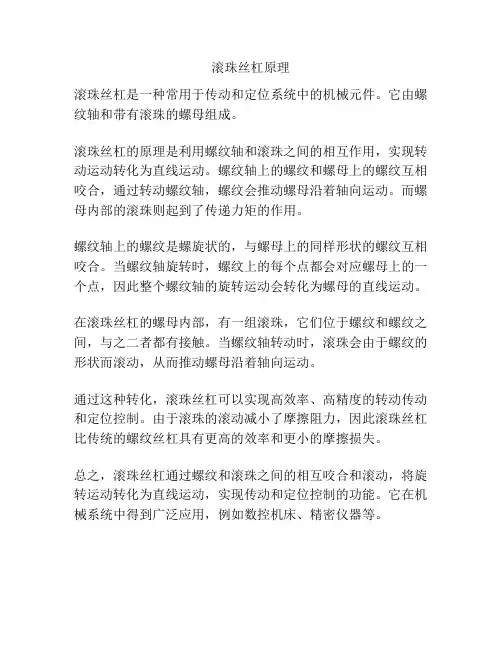

滚珠丝杠原理
滚珠丝杠是一种常用于传动和定位系统中的机械元件。

它由螺纹轴和带有滚珠的螺母组成。

滚珠丝杠的原理是利用螺纹轴和滚珠之间的相互作用，实现转动运动转化为直线运动。

螺纹轴上的螺纹和螺母上的螺纹互相咬合，通过转动螺纹轴，螺纹会推动螺母沿着轴向运动。

而螺母内部的滚珠则起到了传递力矩的作用。

螺纹轴上的螺纹是螺旋状的，与螺母上的同样形状的螺纹互相咬合。

当螺纹轴旋转时，螺纹上的每个点都会对应螺母上的一个点，因此整个螺纹轴的旋转运动会转化为螺母的直线运动。

在滚珠丝杠的螺母内部，有一组滚珠，它们位于螺纹和螺纹之间，与之二者都有接触。

当螺纹轴转动时，滚珠会由于螺纹的形状而滚动，从而推动螺母沿着轴向运动。

通过这种转化，滚珠丝杠可以实现高效率、高精度的转动传动和定位控制。

由于滚珠的滚动减小了摩擦阻力，因此滚珠丝杠比传统的螺纹丝杠具有更高的效率和更小的摩擦损失。

总之，滚珠丝杠通过螺纹和滚珠之间的相互咬合和滚动，将旋转运动转化为直线运动，实现传动和定位控制的功能。

它在机械系统中得到广泛应用，例如数控机床、精密仪器等。

丝杆平移机构组成丝杆平移机构是一种常见的机械传动装置，用于实现物体的直线平移运动。

它由丝杆、螺母、导向装置和动力源组成。

下面将详细介绍丝杆平移机构的组成部分。

1. 丝杆：丝杆是丝杠传动机构的核心部分，也是平移运动的主要传动部件。

丝杆通常是一个长螺杆，具有细长的外形，表面有螺纹。

丝杆的一个端部连接到动力源，通过旋转运动带动螺母进行直线平移。

2. 螺母：螺母是丝杆平移机构中的另一个重要部件，与丝杆螺纹配合。

螺母通常是一个具有内螺纹的金属零件，与丝杆的螺纹相匹配。

当丝杆旋转时，螺母沿着丝杆进行直线运动。

螺母通常通过轴承或其他导向机构与丝杆相连，以确保平稳的运动。

3. 导向装置：导向装置用于保持丝杆平行并提供稳定的导向。

导向装置包括导轨、导轮、线性轴承等部件。

导向装置通过与丝杆接触，并根据丝杆的运动，确保丝杆的直线运动，并减少运动过程中的摩擦和振动。

4. 动力源：动力源可以是任何提供动力的设备，例如电动机、液压系统、气动系统等。

动力源通过旋转驱动丝杆进行平移运动。

根据具体的应用需求和力量要求，可以选择不同类型和规格的动力源。

丝杆平移机构的工作原理是：当动力源启动时，输出的动力通过丝杆的旋转运动传递给螺母。

螺母受到丝杆的螺纹力作用，沿着丝杆的轴向进行平移运动。

导向装置确保丝杆的平行运动，并提供稳定的导向，从而实现物体的直线平移。

丝杆平移机构具有结构简单、传动效率高、运动平稳等特点，广泛应用于机械制造、自动化生产线、数控机床、输送设备等领域。

根据不同的需求，可以选择不同尺寸、材料和驱动方式的丝杆平移机构，以适应不同的应用场景。

总结起来，丝杆平移机构由丝杆、螺母、导向装置和动力源等组成。

丝杆通过旋转带动螺母进行直线平移运动，导向装置确保丝杆的平行运动和稳定的导向，动力源提供动力驱动丝杆。

丝杆平移机构具有结构简单、传动效率高的特点，在工业生产和机械制造中得到广泛应用。

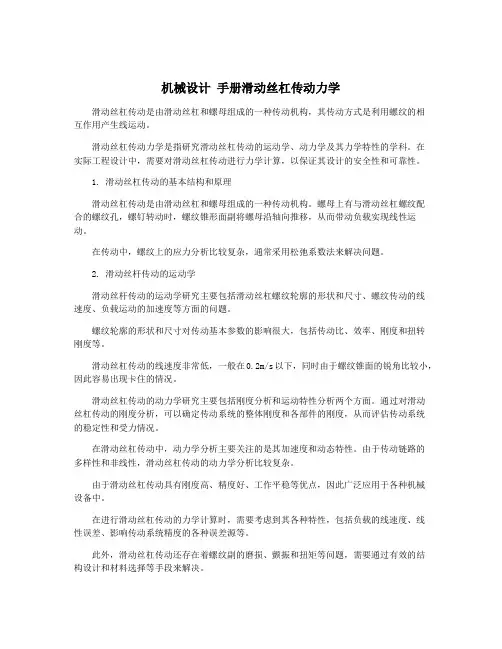

机械设计手册滑动丝杠传动力学滑动丝杠传动是由滑动丝杠和螺母组成的一种传动机构，其传动方式是利用螺纹的相互作用产生线运动。

滑动丝杠传动力学是指研究滑动丝杠传动的运动学、动力学及其力学特性的学科。

在实际工程设计中，需要对滑动丝杠传动进行力学计算，以保证其设计的安全性和可靠性。

1. 滑动丝杠传动的基本结构和原理滑动丝杠传动是由滑动丝杠和螺母组成的一种传动机构。

螺母上有与滑动丝杠螺纹配合的螺纹孔，螺钉转动时，螺纹锥形面副将螺母沿轴向推移，从而带动负载实现线性运动。

在传动中，螺纹上的应力分析比较复杂，通常采用松弛系数法来解决问题。

2. 滑动丝杆传动的运动学滑动丝杆传动的运动学研究主要包括滑动丝杠螺纹轮廓的形状和尺寸、螺纹传动的线速度、负载运动的加速度等方面的问题。

螺纹轮廓的形状和尺寸对传动基本参数的影响很大，包括传动比、效率、刚度和扭转刚度等。

滑动丝杠传动的线速度非常低，一般在0.2m/s以下，同时由于螺纹锥面的锐角比较小，因此容易出现卡住的情况。

滑动丝杠传动的动力学研究主要包括刚度分析和运动特性分析两个方面。

通过对滑动丝杠传动的刚度分析，可以确定传动系统的整体刚度和各部件的刚度，从而评估传动系统的稳定性和受力情况。

在滑动丝杠传动中，动力学分析主要关注的是其加速度和动态特性。

由于传动链路的多样性和非线性，滑动丝杠传动的动力学分析比较复杂。

由于滑动丝杠传动具有刚度高、精度好、工作平稳等优点，因此广泛应用于各种机械设备中。

在进行滑动丝杠传动的力学计算时，需要考虑到其各种特性，包括负载的线速度、线性误差、影响传动系统精度的各种误差源等。

此外，滑动丝杠传动还存在着螺纹副的磨损、颤振和扭矩等问题，需要通过有效的结构设计和材料选择等手段来解决。

总之，滑动丝杠传动力学是机械设计中一个重要的分支学科，对于设计高精度、高速度机械传动系统具有重要意义。

需要不断的研究和探索，以推动机械设计技术不断进步和发展。

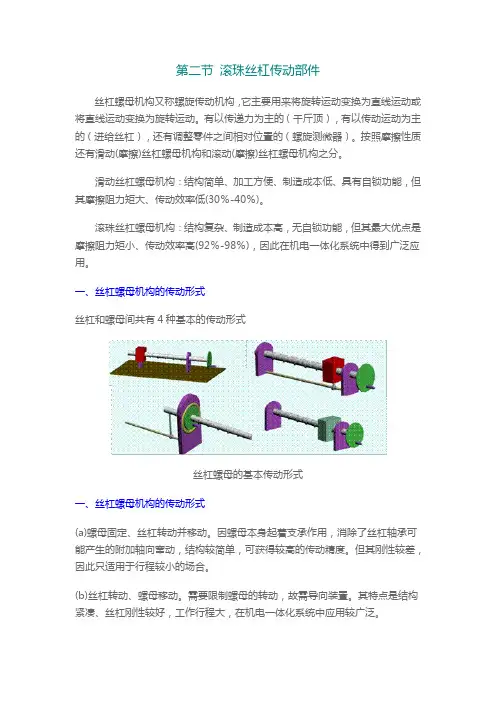

第二节滚珠丝杠传动部件丝杠螺母机构又称螺旋传动机构，它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。

有以传递力为主的（千斤顶），有以传动运动为主的（进给丝杠），还有调整零件之间相对位置的（螺旋测微器）。

按照摩擦性质还有滑动(摩擦)丝杠螺母机构和滚动(摩擦)丝杠螺母机构之分。

滑动丝杠螺母机构：结构简单、加工方便、制造成本低、具有自锁功能，但其摩擦阻力矩大、传动效率低(30％-40％)。

滚珠丝杠螺母机构：结构复杂、制造成本高，无自锁功能，但其最大优点是摩擦阻力矩小、传动效率高(92％-98％)，因此在机电一体化系统中得到广泛应用。

一、丝杠螺母机构的传动形式丝杠和螺母间共有4种基本的传动形式丝杠螺母的基本传动形式一、丝杠螺母机构的传动形式(a)螺母固定、丝杠转动并移动。

因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。

但其刚性较差，因此只适用于行程较小的场合。

(b)丝杠转动、螺母移动。

需要限制螺母的转动，故需导向装置。

其特点是结构紧凑、丝杠刚性较好，工作行程大，在机电一体化系统中应用较广泛。

一、丝杠螺母机构的传动形式(c)螺母转动、丝杠移动。

需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，很少应用。

(d)丝杠固定、螺母转动并移动。

结构简单、紧凑，但在多数情况下，使用极不方便，很少应用此外，还有差动传动方式该方式的丝杠上有旋向相同、基本导程不同的两段螺纹。

当丝杠2转动时，可动螺母1的移动距离为S＝n×(l01-l02)，如果两基本导程的大小相差较少，则可获得较小的位移S。

因此，这种传动方式多用于各种微动机构中。

二、滚珠丝杠副的组成及特点滚珠丝杠副主要包括由丝杆3、螺母2、滚珠4和反向器(滚珠循环反向装置)等四部分。

滚珠丝杠副的结构类型可以从螺纹滚道的型面形状、滚珠的循环方式、消除轴向间隙的调整方法进行区别。

滚珠丝杠副实物图三、滚珠丝杠副的截面形状1.按螺纹滚道型面(法向)形状：分为单圆弧型和双圆弧型单圆弧型的螺纹滚道特点：接触角随轴向载荷大小的变化而变化，加工成型简单。

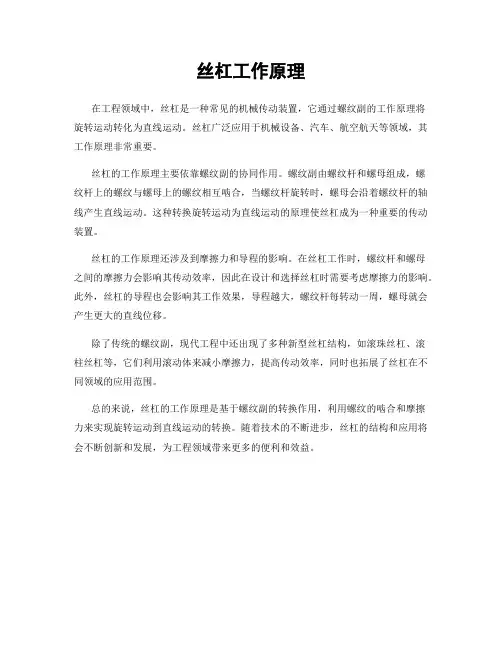

丝杠工作原理
在工程领域中，丝杠是一种常见的机械传动装置，它通过螺纹副的工作原理将
旋转运动转化为直线运动。

丝杠广泛应用于机械设备、汽车、航空航天等领域，其工作原理非常重要。

丝杠的工作原理主要依靠螺纹副的协同作用。

螺纹副由螺纹杆和螺母组成，螺
纹杆上的螺纹与螺母上的螺纹相互啮合，当螺纹杆旋转时，螺母会沿着螺纹杆的轴线产生直线运动。

这种转换旋转运动为直线运动的原理使丝杠成为一种重要的传动装置。

丝杠的工作原理还涉及到摩擦力和导程的影响。

在丝杠工作时，螺纹杆和螺母
之间的摩擦力会影响其传动效率，因此在设计和选择丝杠时需要考虑摩擦力的影响。

此外，丝杠的导程也会影响其工作效果，导程越大，螺纹杆每转动一周，螺母就会产生更大的直线位移。

除了传统的螺纹副，现代工程中还出现了多种新型丝杠结构，如滚珠丝杠、滚
柱丝杠等，它们利用滚动体来减小摩擦力，提高传动效率，同时也拓展了丝杠在不同领域的应用范围。

总的来说，丝杠的工作原理是基于螺纹副的转换作用，利用螺纹的啮合和摩擦
力来实现旋转运动到直线运动的转换。

随着技术的不断进步，丝杠的结构和应用将会不断创新和发展，为工程领域带来更多的便利和效益。

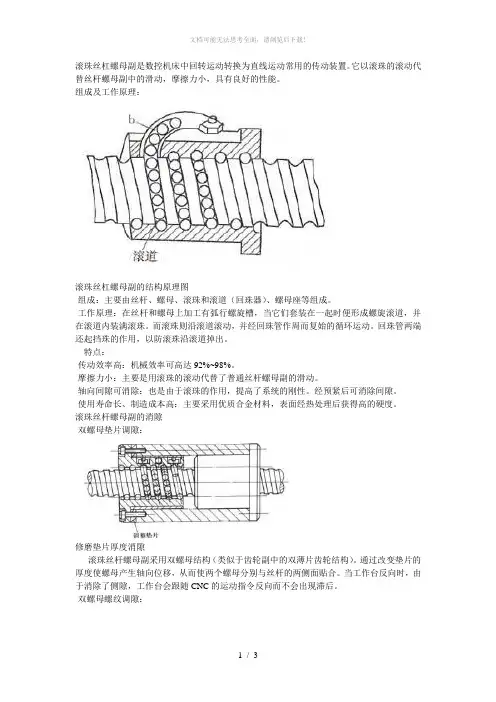

滚珠丝杠螺母副是数控机床中回转运动转换为直线运动常用的传动装置。

它以滚珠的滚动代替丝杆螺母副中的滑动，摩擦力小，具有良好的性能。

组成及工作原理：滚珠丝杠螺母副的结构原理图·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。

·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。

而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。

回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。

特点：·传动效率高：机械效率可高达92%~98%。

·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。

·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。

经预紧后可消除间隙。

·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。

滚珠丝杆螺母副的消隙·双螺母垫片调隙：修磨垫片厚度消隙滚珠丝杆螺母副采用双螺母结构（类似于齿轮副中的双薄片齿轮结构）。

通过改变垫片的厚度使螺母产生轴向位移，从而使两个螺母分别与丝杆的两侧面贴合。

当工作台反向时，由于消除了侧隙，工作台会跟随CNC的运动指令反向而不会出现滞后。

·双螺母螺纹调隙：用锁紧螺母消隙差齿式调整法图示为利用两个锁紧螺母调整预紧力的结构。

两个工作螺母以平键与外套相联，其中右边的一个螺母外伸部分有螺纹。

当两个锁紧螺母转动时，正是由于平键限制了工作螺母的转动，才使得带外螺纹的工作螺母能相对于锁紧螺母轴向移动。

间隙调整好后，对拧两锁紧螺母即可。

结构紧凑，工作可靠，应用较广。

·双螺母齿差调隙：两个工作螺母的凸缘上分别切出齿数为Z1、Z2的齿轮，且Z1、Z2相差一个齿，即：Z2-Z1=1，两个齿轮分别与两端相应的内齿圈相啮合，内齿圈紧固在螺母座上。

设其中的一个螺母Z1转过一个齿时，丝杆的轴向移动量为S1，则有：Z1:1=T:S1 则S1=T/Z1如果两个齿轮同方向各转过一个齿，则丝杆的轴向位移为：ΔS=S1-S2=T/Z1-T/Z2=T/Z1Z2 例：当Z1=99，Z2=100时，ΔS≈1μ。

丝杠的分类与工作原理
一、丝杠分类
丝杠可以根据不同的分类标准进行分类，主要包括以下两种分类方式：
1. 按用途分：滚珠丝杠、直线丝杠、传动丝杠、精密丝杠、螺旋丝杠等。

滚珠丝杠：利用滚珠在丝杠和螺母之间作滚动摩擦，边滚边引导，从而能以较低的摩擦进行平稳传动。

直线丝杠：主要用于直线传动，其结构简单，但承载能力较小。

传动丝杠：主要用于传递动力和运动，其结构较复杂，承载能力较大。

精密丝杠：主要用于高精度传动和定位，其制造精度要求较高。

螺旋丝杠：主要用于螺旋传动，其结构与滚珠丝杠相似，但工作原理不同。

2. 按结构分：滚珠丝杠、直线导轨、交叉滚子导轨等。

滚珠丝杠：由丝杠和螺母组成，利用滚珠在两者之间作滚动摩擦实现传动。

直线导轨：由滑块和导轨组成，通过滑块与导轨之间的滑动摩擦实现传动。

交叉滚子导轨：由交叉滚子、滑块和导轨组成，通过交叉滚子在滑块和导轨之间的滚动摩擦实现传动。

二、工作原理
1. 滚珠丝杠工作原理：利用滚珠在丝杠和螺母之间作滚动摩擦，边滚边引导，从而能以较低的摩擦进行平稳传动。

当丝杠旋转时，滚珠沿螺旋槽滚动，同时受到向前的推动力，从而实现丝杠的直线运动。

这种传动方式具有高精度、高刚度、高效率等优点，被广泛应用于各种机械传动系统中。

2. 直线导轨工作原理：通过滑块与导轨之间的滑动摩擦实现平稳传动。

当
滑块在导轨上滑动时，两者之间的摩擦力提供滑块运动的驱动力。

这种传动方式具有高精度、高刚度、高效率等优点，被广泛应用于各种机械传动系统中。

同时，直线导轨还具有高稳定性、低噪音、低摩擦等优点，因此被广泛应用于各种机械设备中。

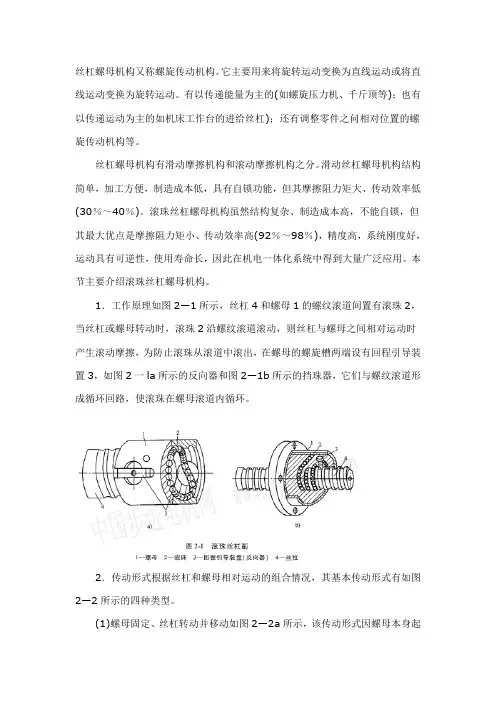

丝杠螺母机构又称螺旋传动机构。

它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。

有以传递能量为主的(如螺旋压力机、千斤顶等)；也有以传递运动为主的如机床工作台的进给丝杠)；还有调整零件之问相对位置的螺旋传动机构等。

丝杠螺母机构有滑动摩擦机构和滚动摩擦机构之分。

滑动丝杠螺母机构结构简单，加工方便，制造成本低，具有自锁功能，但其摩擦阻力矩大、传动效率低(30％～40％)。

滚珠丝杠螺母机构虽然结构复杂、制造成本高，不能自锁，但其最大优点是摩擦阻力矩小、传动效率高(92％～98％)，精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛应用。

本节主要介绍滚珠丝杠螺母机构。

1．工作原理如图2—1所示，丝杠4和螺母1的螺纹滚道间置有滚珠2，当丝杠或螺母转动时，滚珠2沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置3，如图2一la所示的反向器和图2—1b所示的挡珠器，它们与螺纹滚道形成循环回路，使滚珠在螺母滚道内循环。

2．传动形式根据丝杠和螺母相对运动的组合情况，其基本传动形式有如图2—2所示的四种类型。

(1)螺母固定、丝杠转动并移动如图2—2a所示，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。

但其轴向尺寸不宜太长，否则刚性较差。

因此只适用于行程较小的场合。

(2)丝杠转动、螺母移动如图2-2b所示，该传动形式需要限制螺母的转动，故需导向装置。

其特点是结构紧凑，丝杠刚性较好。

适用于工作行程较大的场合。

(3)螺母转动、丝杠移动如图2_2c所示，该传动形式需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，故应用较少。

(4)丝杠固定、螺母转动并移动如图2—2d所示，该传动方式结构简单、紧凑，但在多数情况下使用极不方便，故很少应用。

此外，还有差动传动方式，其传动原理如图2_3所示。

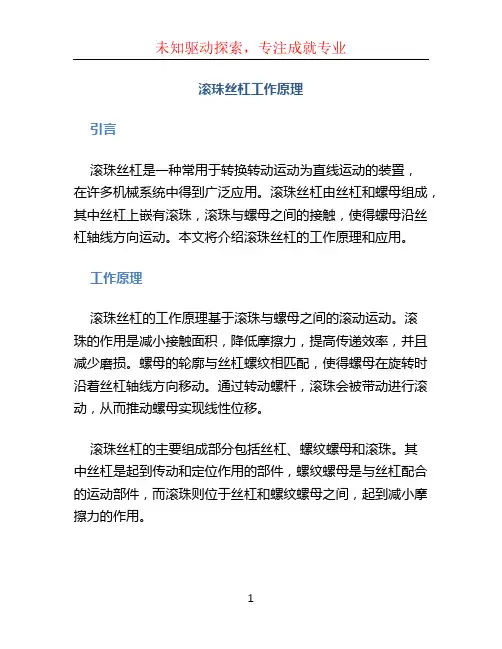

滚珠丝杠工作原理引言滚珠丝杠是一种常用于转换转动运动为直线运动的装置，在许多机械系统中得到广泛应用。

滚珠丝杠由丝杠和螺母组成，其中丝杠上嵌有滚珠，滚珠与螺母之间的接触，使得螺母沿丝杠轴线方向运动。

本文将介绍滚珠丝杠的工作原理和应用。

工作原理滚珠丝杠的工作原理基于滚珠与螺母之间的滚动运动。

滚珠的作用是减小接触面积，降低摩擦力，提高传递效率，并且减少磨损。

螺母的轮廓与丝杠螺纹相匹配，使得螺母在旋转时沿着丝杠轴线方向移动。

通过转动螺杆，滚珠会被带动进行滚动，从而推动螺母实现线性位移。

滚珠丝杠的主要组成部分包括丝杠、螺纹螺母和滚珠。

其中丝杠是起到传动和定位作用的部件，螺纹螺母是与丝杠配合的运动部件，而滚珠则位于丝杠和螺纹螺母之间，起到减小摩擦力的作用。

结构和工作方式滚珠丝杠的结构包括外圈、滚珠和内圈。

外圈固定，内圈与螺纹螺母配合。

滚珠被置于外圈和内圈之间，在螺纹螺母旋转时，滚珠会被从外圈上滚下，同时滚到内圈上。

这种滚动运动减少了接触面积，减少了滑动摩擦，提高了传动效率。

滚珠丝杠可分为两种类型：滚珠返回式和滚珠保持式。

滚珠返回式滚珠丝杠使用对称的滚珠往复滚动的方式，并通过螺纹结构实现前后运动。

而滚珠保持式滚珠丝杠则使用非对称的滚珠滚动方式，保持滚珠始终处于加载状态，因此具有较高的刚性和较小的回程误差。

应用滚珠丝杠广泛应用于各种机械系统中，特别是需要精准定位和传递大力矩的场合。

以下是几个滚珠丝杠的应用示例：1.机床：滚珠丝杠常用于数控机床的进给传动系统，能够精确控制工件的运动和位置。

2.机器人：滚珠丝杠也被广泛应用于各类机器人的关节传动系统，实现精确的运动控制。

3.包装机械：在包装机械中，滚珠丝杠可以提供高速、高精度的线性运动，用于包装盖的螺纹旋转和线性推动。

4.自动化设备：滚珠丝杠常用于各种自动化设备，例如输送机、装配线和升降台等。

5.电子设备：滚珠丝杠也可以在电子设备中作为精确定位和传动元件使用，特别是需要调焦和平移的应用。

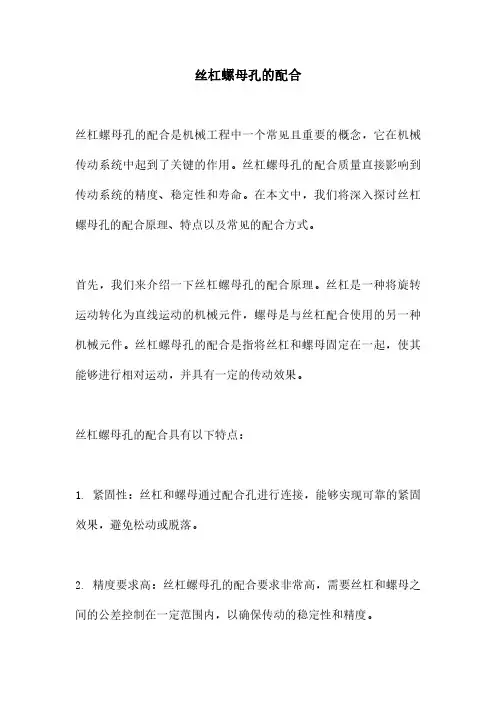

丝杠螺母孔的配合丝杠螺母孔的配合是机械工程中一个常见且重要的概念，它在机械传动系统中起到了关键的作用。

丝杠螺母孔的配合质量直接影响到传动系统的精度、稳定性和寿命。

在本文中，我们将深入探讨丝杠螺母孔的配合原理、特点以及常见的配合方式。

首先，我们来介绍一下丝杠螺母孔的配合原理。

丝杠是一种将旋转运动转化为直线运动的机械元件，螺母是与丝杠配合使用的另一种机械元件。

丝杠螺母孔的配合是指将丝杠和螺母固定在一起，使其能够进行相对运动，并具有一定的传动效果。

丝杠螺母孔的配合具有以下特点：1.紧固性：丝杠和螺母通过配合孔进行连接，能够实现可靠的紧固效果，避免松动或脱落。

2.精度要求高：丝杠螺母孔的配合要求非常高，需要丝杠和螺母之间的公差控制在一定范围内，以确保传动的稳定性和精度。

3.寿命长：丝杠螺母孔的配合要求具有较长的使用寿命，能够承受长时间和高频率的运动。

根据不同的要求和应用场景，丝杠螺母孔的配合可以采用以下几种方式：1.滑动配合：滑动配合是指丝杠和螺母之间有一定的间隙，通过润滑剂来减少摩擦，实现相对运动。

这种配合方式适用于速度较低、载荷较小的场景，例如手动操作的机械装置。

2.游动配合：游动配合是指丝杠和螺母之间有一定的配合间隙，能够实现一定的相对运动，但不会产生松动。

这种配合方式适用于运动速度较快、载荷较大的场景，例如机床的进给传动。

3.紧配合：紧配合是指丝杠和螺母之间没有间隙，通过制造公差来实现紧固效果。

这种配合方式适用于对传动精度要求较高的场景，例如精密仪器和精密机床。

在实际应用中，选择合适的丝杠螺母孔配合方式需要考虑多个因素，包括载荷、速度、精度要求、使用环境等。

同时，还需要考虑丝杠和螺母的材料选择、润滑方式等因素，以保证配合的可靠性和寿命。

总之，丝杠螺母孔的配合是机械传动系统中不可忽视的一个环节。

通过合理选择配合方式和优化设计，可以提高传动系统的性能和寿命，确保机械设备的正常运行。

因此，在机械设计和制造中，我们需要对丝杠螺母孔的配合原理和方式有深入的了解，并根据实际需求做出合理的选择。

丝杠螺母脉冲当量算角
脉冲当量是指机械移动1毫米所需要的脉冲数，所以单位为:脉
冲/毫米。

计算公式:
丝杠传动脉冲当量=(360/步距角）*细分数/丝杠螺距
齿条传动脉冲当量=(360/步距角)*细分数/传动比/模数×齿数
×3.1415926……
拓展资料：
滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。

是工具机械和精密机械上最常使用的传动元件，主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。

常用的循环方式有外循环和内循环两种。

滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。

具有高精度、可逆性和高效率的特点。

脉冲当量定义:
普通轴:机械每移动1毫米，控制系统需要发出的脉冲数，单位为:脉冲/毫米;
旋转轴:机械每转动1度，控制系统需要发出的脉冲数，单位为:脉冲/度;
A2机器为丝杠传动（Z轴为例)
Pn210=手柄默认脉冲(200）*丝杠螺距*传动比（一般为直联即1
比1)
例:丝杠螺距为10，那么
Pn210=200*10=2000，把2000这个数值输入进Pn210即可，X,Y 轴计算方法和轴完全相同。

丝杠传动原理丝杠传动是一种常见的机械传动方式，它通过螺纹副的转动来实现转动运动和直线运动的转换。

在工业生产中，丝杠传动被广泛应用于各种机械设备和工具中，如机床、升降机、搅拌设备等。

其原理简单而有效，具有较高的传动效率和精度，因此备受青睐。

丝杠传动的原理可以简单地概括为利用螺纹副的螺旋运动来实现转动运动和直线运动之间的转换。

在丝杠传动中，通常会使用螺纹杆和螺母两个部件，其中螺纹杆上刻有螺纹，而螺母内部也具有相应的螺纹结构。

当螺纹杆旋转时，螺母会沿着螺纹杆的轴向移动，从而实现直线运动。

反之，当螺母在轴向上移动时，螺纹杆会实现旋转运动。

这种通过螺纹副实现运动转换的原理，使得丝杠传动成为一种非常灵活和高效的传动方式。

丝杠传动具有许多优点，其中最突出的就是其高传动效率和较高的精度。

由于螺纹副的结构特点，丝杠传动能够有效地减小传动间隙，从而提高传动效率。

同时，螺纹副的螺距和导程也可以根据实际需要进行设计，以满足不同工况下的精度要求。

因此，丝杠传动在需要精准定位和传动的场合中具有明显的优势。

除此之外，丝杠传动还具有结构简单、使用方便、维护成本低等优点。

由于其传动原理简单明了，丝杠传动的结构也相对简单，因此制造成本较低，维护和保养也相对容易。

这使得丝杠传动成为了众多机械设备中不可或缺的一部分。

然而，丝杠传动也存在一些局限性，其中最主要的就是其传动速度较低。

由于螺纹副的结构特点，丝杠传动的传动速度受到一定限制，因此在一些高速传动场合中可能无法满足要求。

此外，螺纹副在长时间工作后还会出现磨损和松动现象，需要定期维护和更换，因此在一些高要求的工况下可能不太适用。

综上所述，丝杠传动作为一种常见的机械传动方式，其原理简单而有效，具有高传动效率和较高的精度，因此在各种机械设备和工具中得到了广泛应用。

然而，也需要注意到其传动速度较低和定期维护更换的局限性，以便在实际应用中做出合理的选择和设计。

丝杠夹紧机构工作原理
丝杠夹紧机构是一种常用的传动和定位装置，广泛应用于各种机械设备中。

它的工作
原理涉及到丝杠的轴向运动和夹紧元件的力学原理，通过这种方式实现对工件或零件的夹
紧和固定。

下面将详细介绍丝杠夹紧机构的工作原理。

让我们了解一下丝杠的基本结构和工作原理。

丝杠是一种将旋转运动变为直线运动的
传动装置，由螺母和丝杠杆组成。

当旋转丝杠时，螺母会沿着丝杠杆的轴线移动，从而实
现直线运动。

丝杠的高精度和高负载特性使其成为夹紧机构的理想选择。

丝杠夹紧机构通常由丝杠、螺母、夹紧元件和传动部件组成。

在工作时，通过旋转丝杠，螺母会沿着丝杠轴向移动，从而带动夹紧元件实现夹紧或释放工件。

夹紧元件通常采
用螺旋副、滑块、弹簧等结构，能够在夹紧时提供足够的力量，并且能够精确的控制夹紧力。

丝杠夹紧机构的夹紧原理是基于力学原理设计的。

在工作时，通过对丝杠施加旋转力矩，使螺母产生轴向运动，带动夹紧元件实现夹紧或松开操作。

此过程中，夹紧元件可以
通过摩擦力、弹簧力等方式对工件施加夹紧力，确保工件的稳定夹紧和固定。

在实际应用中，丝杠夹紧机构通常采用手动、气动或电动方式驱动，以满足不同工作
场景的需求。

还可以通过增加限位、传感器等装置实现自动化控制，提高夹紧精度和稳定性。

丝杠夹紧机构是一种基于丝杠原理和力学原理设计的夹紧装置，通过旋转丝杠实现螺
母的轴向运动，带动夹紧元件对工件进行夹紧或释放。

其工作原理简单清晰，具有高精度、高稳定性和高可靠性的特点，适用于各种机械设备和工业生产中。

丝杠的原理
丝杠是一种常见的传动装置，它通过螺纹副的配合来实现转动运动和直线运动
的转换。

在工业生产中，丝杠广泛应用于机床、自动化设备、航空航天等领域，其原理和结构对于机械设备的性能和精度有着重要的影响。

首先，丝杠由螺纹杆和螺母两部分组成。

螺纹杆上加工有螺纹，而螺母内部也
有相应的螺纹。

当螺纹杆绕着自身轴线旋转时，螺纹杆和螺母之间的螺纹副会产生相对运动，从而使螺母在螺纹杆上产生轴向运动。

其次，丝杠的原理是利用螺纹副的螺距原理来实现转动运动和直线运动的转换。

螺纹副的螺距越大，转动一圈所产生的直线位移就越大。

因此，通过选择不同螺距的螺纹副，可以实现不同的传动比，从而满足不同工况下的需求。

另外，丝杠的原理还涉及到螺纹副的摩擦和导程的影响。

螺纹副的摩擦力会影
响丝杠的传动效率和动力损失，因此在设计和选择丝杠时需要考虑摩擦力的影响。

同时，导程的大小也会影响丝杠的速度和精度，较大的导程可以实现较快的速度，但精度可能会受到影响。

此外，丝杠的原理还与丝杠的结构和材料有关。

不同的结构和材料会影响丝杠
的承载能力、刚度和耐磨性，因此在实际应用中需要根据具体的工况选择合适的丝杠类型。

总的来说，丝杠作为一种重要的传动装置，其原理涉及到螺纹副的工作原理、
摩擦力、导程以及结构和材料等多个方面。

了解丝杠的原理对于正确选择和使用丝杠具有重要意义，也有助于提高机械设备的性能和精度。

在实际应用中，需要综合考虑各种因素，从而更好地发挥丝杠的作用。
