施工现场平面布置图的安排要求1. 引言施工现场平面布置图是建筑施工过程中的重要文件,它直观地展示了施工现场的布局和各项设施的位置,为施工人员提供了必要的信息和指导。
本文档旨在介绍施工现场平面布置图的安排要求,确保施工现场的安全和高效进行。
2. 平面布置图内容施工现场平面布置图应包括以下内容:- 施工现场的边界和界限标记- 建筑物和结构物的位置和标识- 施工设备和机械的摆放位置- 施工道路、通道和出入口的规划- 施工现场安全设施的布置- 施工材料和设施的储存位置- 施工区域的分隔和标识3. 平面布置图的要求为确保施工现场平面布置图达到预期效果,以下要求需要满足:- 精确性:平面布置图应准确地反映施工现场的实际情况,包括建筑物、设备和结构的位置、尺寸和方向等信息。
- 清晰性:平面布置图应具备清晰、易读的特点,方便施工人员理解和参考。
- 完整性:平面布置图应包含施工现场的全部信息,确保没有遗漏。
- 标识准确:建筑物、设备、道路和安全设施等都应有明确的标识,便于识别和定位。
- 布局合理:施工现场的布局应合理安排,确保施工过程中的安全、效率和协调性。
4. 编制和更新施工现场平面布置图的编制和更新应遵循以下步骤:- 收集施工现场的相关数据和信息,包括建筑设计图纸、设备安装图等。
- 使用计算机辅助设计软件(CAD)或其他合适的工具绘制平面布置图。
- 根据施工进展和变化及时更新平面布置图。
- 平面布置图的更新应经过相关部门或负责人员的审核和批准。
5. 附加说明- 平面布置图应与其他施工文件相互协调,确保施工过程的顺利进行。
- 平面布置图应定期进行检查和修订,以反映施工现场的最新情况。
以上是施工现场平面布置图的安排要求,希望能对施工项目相关人员提供帮助和指导。
施工现场平面布置施工现场平面布置图施工现场平面布置图见附图及说明1.本工程冷却塔平面布置按批准的施工组织设计布置总图进行控制。
2.冷却塔现场施工平面布置与烟囱现场施工平面布置尽量协调统一,充分利用现有的施工场地。
3.现场只布置必需的设施和堆场,生活、办公设施统一根据业主安排。
4.井架吊桥应尽量靠近材料堆场,运输路程要短。
5.防护架的搭设应根据施工现场的实际情况布置,主要集中在井架附近范围。
6.在冷却塔施工区域边缘,应拉安全网封闭,划定危险区域,防止无关人员进入危险区而发生以外事故。
7.根据现场条件,待场地平整后分别在冷却塔四周自建4M 宽的环形施工便道,并保证车辆有足够的回转半径。
生活、生产临建施工现场设置及部分生产生活临建,详见施工总平面布置图。
临时用水1.本工程用水由建设单位提供的城市水网引入。
2.施工现场的用水为沿现场设置Φ50 自来水管,设1 根Φ50 自来水管引向冷却塔,并在冷却塔外侧井架位置垂直引上,作为筒身施工用水及消防用水。
3.施工现场临时用水布置见附图。
现场施工临时用电1.在本工程由建设单位提供的电源配电站,容量为200KW,额定电压220/380V 三相四线制低压电力系统。
在配电站处作一次重复接地,接地电阻不大于4Ω,与二次自然接地联接,构成三相五线制,供本工程施工现场临时用电。
2.施工现场的配电箱分别设置,即三级配电,按规定搞三相五线制覆盖整个施工现场,为防止触漏电,必须采用二级保护装置。
3.在配电站处设配电值班室,从总线处分3 条支路,分别引到冷却塔、搅拌站和生活办公区,用电缆附穿钢管埋地至各分电箱位置,电缆埋设深度为0.6m。
4.现场用电由专人负责,用电系统为TN 一S 形式,从配电站的中线引出两路零线,即工作零线(N 线)和保护零线(PE 线)。
5.各支路电箱必须重复接地。
用电设备金属外壳要接保护零线。
漏电保护器应灵敏可靠。
垂直运输计划1.本工程因基础部份砼方量较大,为此根据需要可考虑使用泵车输送,以确保工程质量和工程进度。
fj施工平面布置图图例施工组织设计工程名称:×××工程××建设集团有限公司目录基本情况及会签 (1)工程概况 (5)施工部署 (11)施工平面布置图 (13)施工准备工作 (14)主要项目施工方法 (23)质量保证措施 (53)安全技术措施 (57)技术节约措施 (64)冬季施工措施 (66)雨季施工措施 (68)主要材料用量 (70)技术经济指标 (71)附录 (72)施工组织设计补充 (74)附表:施工进度计划表附图一:深基坑挡土支护结构平面示意图附图二:深基坑挡土支护结构剖面示意图附图三:降排水系统平面图附图四:吊模施工示意图附图五:地下室墙模板支撑图附图六:外脚手架搭设形式基本情况工程名称:×××6#、7#楼及地下车库17至39轴(B段)工程地点:××××××建设单位:××××××设计单位:××××××总包单位:××××××监理公司:××××××监督单位:××××××开工时间:××年11月20日施工单位会签表1生产负责人技术负责人项目经理上岗证号项目副经理上岗证号项目副经理上岗证号项目工程师上岗证号土建工长上岗证号水、暖工长上岗证号钢筋工长上岗证号电气工长上岗证号质量员上岗证号技术员上岗证号资料员上岗证号预算员上岗证号器材员上岗证号主持编制人编制完成日期审核负责人审核日期×××公司领导会签表2总工程师生产经理总经济师建设单位及监理表3建设单位监理单位公司部门审核会签(一)表4部门审核意见审核人及部门签章生产计划部门业务经营部门技术部门质量部门公司部门审核会签(二)表5部门审核意见审核人及部门签章安全技术部门劳动部门器材设备部门财务部门工程概况(一)表6工程名×××6#楼称工程详细地址工程座落位置示意图单位工程质量指标建筑面积10716.25m2平面形式凸字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高-3.900m基础埋深-5.3m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙,外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高(m)地下地上设备层负一层首层标准层顶层设备层1 24 3.9 5.1 3.15 3.53工程概况(二)表7工程名称×××7#楼工程详细地址工程座落位置示意图单位工程质量指标建筑面积10838.16m2平面形式人字形结构类型框架异型柱工程性质住宅楼基础类型筏板式基础基础标高-3.900m基础埋深-5.2m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙,外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××年11月20日竣工日期××年6月层数层高(m)地下地上设备层负一层首层标准层顶层设备层1 24 3.9 4.8 3.15 3.6工程概况(三)表8工程名称×××地下车库B段工程详细地址工程座落位置示意图单位工程质量指标建筑面积3658m2平面形式平面凹凸形结构类型现浇混凝土工程性质车库基础类型阀板基础基础标高-6.15m基础埋深-6.55m 地下防水类型SBS改性沥青卷材防水承重墙类别及厚度现浇混凝土墙,外墙300mm内墙200mm楼板类别及厚度现浇混凝土楼板厚度250 mm 100mm屋面防水类型SBS改性沥青卷材防水采暖煤气及弱电设备商品房标准开工日期××.11.20 竣工日期××.4 层数层高(m)地下地上设备层负一层首层标准层顶层设备层1 3.8m工程概况(四)表9基础埋置深度6#楼 5.3m、7#楼5.2m地下车库6.55m大体积混凝土基础厚度6#楼 1.4m 、7#楼0.5m地下车库400mm大体积混凝土强度等级6#楼、7#楼C40地下车库C30大体积混凝土抗渗等级S8大体积混凝土类型供货单位商品混凝土××混凝土分公司深基放坡坡度1:1挡土支护结构基坑钢板桩加拉锚工程桩类型施工单位预应力混凝土管桩、混凝土方桩×××深基坑挡土支护结构平面示意图(详见附图1)深基坑挡土支护结构立面示意图(详见附图2)注:用于基坑东侧25m处工程概况(五)表10工程测量建筑红线控制桩坐落位置及示意图给定水准点高程及位置示意图原场地平均标高(m ) 绝对标高2.7m 设计室外绝对标高(m ) 6#楼3.85 7#3.80 设计首层地面绝对标高(m )6#楼4.35 7#4.30室内外高差 (m )0.500m工程概况(六)表11环境状况相邻建筑物状况该建筑位于×××地内。
施工总平面布置图1布置原则1、全部临时设施的平面位置和占地范围,不超过发包人规定的征地界限;2、场地布置本着有利于生产、安全可靠、方便生活、集中管理、经济合理等原则设置;3、充分利用发包人提供的现场施工条件,节约用地,因地制宜,充分利用地形并结合场内外交通道路,方便施工;4、施工布置做到充分发挥施工生产设施的能力,满足施工总进度和施工强度的要求,保证工期的实现;5、施工道路布置要满足场内外运输方式的需要,同时运输方式尽可能一致;6、充分考虑当地水文、气象特点,既要方便生产、生活,又要安全防汛和防风砂;7、因工程线路长,本项目施工同时包含土方开挖、土方回填、混凝土等内容的施工,结合工期要求,结合工程的具体特点,将工程划分为若干段进行施工,在生产区和生活区布置、风水电线路布设、临时交通道路布置、料场布置等时应避免发生相互干扰,又要考虑平行流水施工时的资源共享。
8、场地划分和布置应符合国家有关安全、防火、防汛、卫生、环保等规定,生活办公区和施工工厂区要按照消防的有关规定进行布置,并配备适量的消防设施。
2施工交通利用现有的交通条件,可满足进场的需要,本工程位于市区交通便利。
3施工供水包括取水、净化、蓄水和输送(设计、施工、采购、安装、调试、管理、维修)。
3.1供水标准(1)施工供水按《混凝土拌合用水标准》JGJ63-89的规定标准。
(2)河流取水点应设置在水质较好地点。
取水点上游IOOO米至下游100米水域内不得排入工业废水、生活废水、污水以及垃圾、污物和从事放牧等。
3.2施工部位供水主要为清洗基面、混凝土养生、水泥砂浆搅拌、混凝土拌制等。
拟在施工区域的取水口安装一台2时离心式水泵,水泵扬程30米,流量5πf7h,完全可以满足施工用水需要。
4施工用电本工程主要用电负荷为施工照明、混凝土拌制、浇筑、砂浆拌制、土石方开挖机械、钢筋加工机械、模板加工机械及生活区照明用电。
用电负荷计算如下用电总负荷P计=Ll(KlPC+K2Pa+K3Pb)式中P计一工地计算用电量;L1—用电不均匀系数;ΣPc一一全部施工用电设备额定量之和;ΣPa一一室内照明设备总和额定用电量之和;ΣPb一室外照明设备总和额定用电量之和;Kl-全部施工用电设备同时使用系数,Kl=O.7;K2一室内照明设备同时使用系数,K2=0.8;K3一室外照明设备同时使用系数,K3=1;ΣPC=66.5kw;ΣPa=Okw;不考虑照明用电。
第1章施工总平面布置方案 (2)1.1场地特征 (2)1.2施工现场总平面布置原则 (2)1.3各施工阶段总平面布置 (2)1.4现场临时设施布置和临时用地表 (3)1.5现场道路及消防道路设置 (5)1.6交通运输布置 (5)1.7施工与消防用水的布置 (6)1.8施工用电的布置 (7)1.9总平面管理 (8)第2章总平面布置图 (9)2.1基础结构施工阶段平面布置图 (9)2.2主体结构施工阶段平面布置图 (10)2.3装饰装修施工阶段平面布置图 (11)第1章施工总平面布置方案1.1场地特征本工程位于通州区永顺镇。
施工场地(现场)临时供水管径满足施工要求。
施工场地(现场)临时排污管径满足施工要求。
施工场地(现场)临时雨水管径满足施工要求。
施工现场临时供电容量(变压器输出功率)满足施工要求。
1.2施工现场总平面布置原则(1)遵循招标及答疑文件、现场实际情况和北京市建设工程施工现场生活区设置和管理的要求,有效利用场地的使用空间,对施工机械、生产生活临建、材料堆放区等进行最优化布置,满足安全生产、文明施工、方便生活和环境保护的要求。
(2)尽量减少对周边环境产生影响,不破坏现场周边的公共设施。
(3)施工设备和材料堆放区的布置满足现场施工的使用要求,并尽量减少材料的二次搬运量。
(4)根据工程量计算和施工进度安排,合理布置物料提升机、混凝土泵等大中型机械设备,以达到最优的使用率。
(5)不同施工阶段总平面布置作动态调整,但临建的迁移量不宜过大。
(6)所有材料堆放区按照“就近堆放”和“及时周转”的原则,同时考虑到交通运输的便利,又保证现场的文明施工。
(7)临时用水满足现场施工用水、生活用水及消防用水的要求,排水设施通畅,所有污水必须经过沉淀处理;厕所、卫生间设置化粪池,食堂设隔油池。
同时在现场还需设置临时消防水池,满足现场消防安全需要。
(8)临时用电遵循生产生活用电分路和“三级配电三级保护”的原则。
(9)楼层内及临建设施均按照消防要求配置足够的消防设施。
第五部分施工现场平面布置图及施工道路平面图对于施工而言,即对周边居民造成生活、工作的不便,也是施工材料运输的一大弊端。
必须切实搞好施工平面布置,使人进入施工现场,感受到干净、整齐、环保、秩序井然,在施工方便的基础上尽可能做到减少对周边的不利影响。
一、布置原则及布置依据1、布置原则1)充分利用设计文件规划的施工场地,本着满足施工需求、减少施工占地、减少污染,文明大方的原则布置施工现场。
2)以满足施工生产需要为前提,尽可能地利用场内交通条件,减少对周围环境影响。
2、布置依据1)招标文件的有关规定。
2)本投标人在实施本工程过程中的项目管理目标。
3、现场在甲方指定点布置办公性和生产性临时设施,其中办公用房及生活性临时设施采用组合板房,卫生间(两个)、冲凉房采用砖砌,铝扣天花,内墙贴瓷片,外墙刷白。
其余采用星铁棚进行搭建。
围蔽采用2米高彩色锌瓦,并做好宣传文明施工及管理工作。
二、施工临设1、工地出入口设在设有1处。
出入口设置钢门封蔽,门口设置洗车槽。
2、施工用临设设有项目经理部办公室、监理办公室、会议室、资料室、土建办公室等等。
钢筋、模板加工场,砂石堆场按排在停车场北侧。
3、临时围墙的搭设:按甲方提供的征地红线,沿四周做2米高彩色锌瓦围蔽。
4、临建统计一览表序号名称规格面积备注1 土建办公室5m*10m*2间100m 2组合板房2 项目办公室5m*3m*1间15m 23 监理办公室5m*3m*1间15m 24业主办公室5m*3m*1间15m 2专业承包单位办公室8m*3m*3间72m 25 餐厅15m*6m*1间90m 26 保卫室3m*5m*1间30m 27 宿舍5m*40m*16间600㎡8医务室3m*5m*1间15㎡9 施工室5m*8m*1间40㎡10 工具房8m*6m*1间96m211 配电房4m*6m*1间48m2240厚砖墙12 浴厕12m*6m*1间144m213 厕所10m*6m*1间120m2三、临时水电的布置施工用水、用电驳接点由建设单位提供,我司自备1台200KW的发电机。

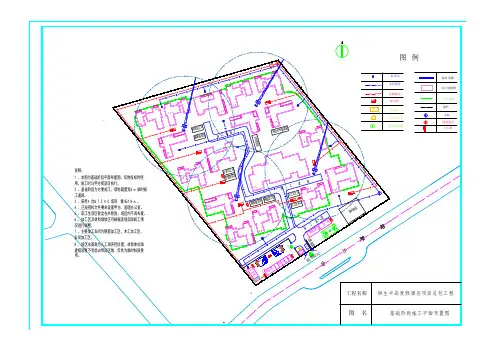

建筑施工现场平面布置图

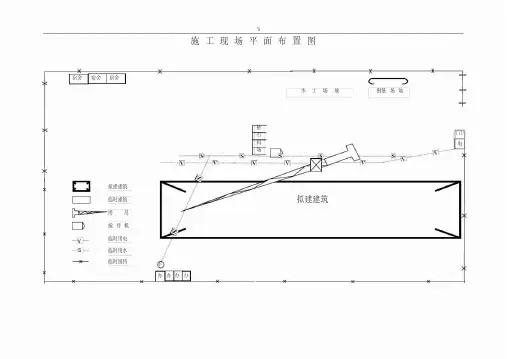

施工现场平面布置图包括宿舍、木工场地、钢筋场地、砂石料场、门卫、电力、临时建筑、塔吊、搅拌机、临时用电、临时用水、临时围挡、水、拟建建筑等。
其中,木工场地和钢筋场地用于加工建筑材料,砂石料场用于存放建筑原材料,门卫负责场地安全,电力设施包括V和S,临时建筑用于工人休息和办公,塔吊和搅拌机用于施工,临时用电和临时用水为施工提供必要的能源和水源,临时围挡用于隔离施工区域,水用于施工和生活,拟建建筑是施工的主体。
为了更好地管理施工现场,还需要设置配电室、仓库、办公室、浴室、食堂、门卫、会议室、机械车辆停放地等区域。
配电室用于管理电力设施,仓库用于存放建筑材料,办公室和会议室用于管理施工进度和沟通协调,浴室和食堂用于工人生活,门卫负责场地安全,机械车辆停放地用于存放施工所需机械和车辆。
在施工现场中,还需要注意安全问题,例如设置水池和消防设施,以及合理规划施工区域,避免交叉干扰和安全隐患。
同时,施工现场的平面布置图应该清晰明了,方便管理和监控。
