施工平面布置图平面布置必须有效安排、充分利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境及人员生活工作的影响，满足安全生产、文明施工、健康生活和环境保护的要求。
做好对平面的分配和统一管理，协调各专业对平面的使用，并对施工区域和周边各种公用设施加以保护。
第一节、施工现场临时平面布置原则11．1．1、临时平面布置原则在满足施工的条件下，尽量节约现场办公占地和仓库用房占地；满足施工需要和文明施工的前提下，尽可能减少材料堆放场地；在保证场内交通运输畅通和满足施工对材料需要的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰；要服从业主单位的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范。
各种生产生活的设施应便于人员的生产生活。
满足安全防火、劳动保护的要求。
第二节、临时设施11．2．1、现场办公室和材料仓库的布置根据现场建筑平面，结合施工场地现状，以及业主的要，在施工现场将不考虑设置办公室、现场仅根据实际施工需要设置材料堆场、临时加工场地等临建设施。
现场楼层还将根据临时用电用水，以及消防的需要，布置临时供电供水线路，和消防器材。
现场办公室安排在甲方指定办公用房内，主要是项目管理的集中地，便于贴进施工现场进行管理和协调工作。
在现场要考虑一个材料综合仓库，主要放置零星材料、机具设备和贵重物品，便于材料搬运及管理。
油漆仓库也设在现场内，与综合仓库分开搭设，主要考虑到油漆材料属易燃易爆物品，应做好通风防火工作，并派专人看管，有效地预防和控制意外事故的发生。
用于工程上的材料，我公司将会和材料供应商协商材料的进场时间、进场数量。
只有当前需要用到工程的材料，根据项目部的总体进场时间要求，进行组织进场。
材料的进场计划必须满足当前施工的需要，避免材料在现场的堆放。
以上布置是施工前期安排，随着施工进度的深入，当某个部位需要搬离时，再根据现场情况，进行合理调整。

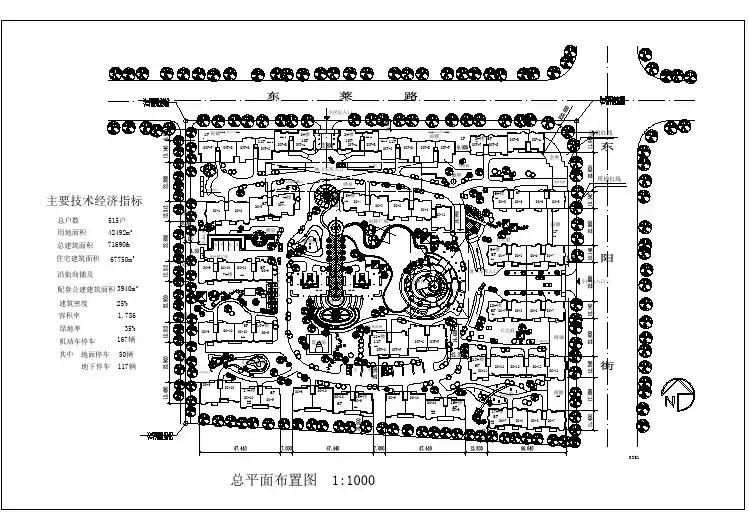

施工现场平面布置和临时设施、临时道路布置一、施工现场的平面布置与划分（附平面布置图）施工现场的平面布置图是施工组织设计的重要组成部分，必须科学合理的规划，设置道路、组织排水、搭建临时设施、堆放物料和设置机械设备等。
1、施工平面布置原则(1)满足施工要求，场内道路畅通，运输方便，各种材料能按计划分期分批进场，充分利用场地；(2)材料尽量靠近使用地点，减少二次搬运；(3)现场布置紧凑，减少施工用地；(4)在保证施工顺利进行的条件下，尽可能减少临时设施搭设，尽可能利用施工现场附近的原有建筑物作为施工临时设施；(5)临时设施的布置，应便于工人生产和生活，办公用房靠近施工现场，福利设施应在生活区范围之内；(6)平面图布置应符合安全、消防、环境保护的要求。
2、施工现场功能区域划分要求施工现场按照功能可划分为施工作业区、辅助作业区、材料堆放区和办公生活区。
施工现场的办公生活区应当与作业区分开设置，并保持安全距离。
办公生活区应当设置于在建建筑物坠落半径之外，与作业区之间设置防护措施，进行明显的划分隔离，以免人员误入危险区域；办公生活区如果设置在在建建筑物坠落半径之内时，必须采取可靠的防砸措施。
功能区的规划设置时还应考虑交通、水电、消防和卫生、环保等因素。
这里的生活区是指建设工程作业人员集中居住、生活的场所，包括施工现场以内和施工现场以外独立设置的生活区。
施工现场以外独立设置的生活区是指施工现场内五条件建立生活区，在施工现场以外搭设的用于作业人员居住生活的临时用房或者集中居住的生活基地。
二、场地施工现场的场地应当整平，清除障碍物，无坑洼和凹凸不平，雨季不积水，暖季应适当绿化。
施工现场应具有良好的排水系统，设置排水沟及沉淀池，现场废水不得直接排人市政污水管网和河流；现场存放的油料、化学溶剂等应设有专门的库房，地面应进行防渗漏处理。
地面应当经常洒水，对粉尘源进行覆盖遮挡。
三、临时道路(1)施工现场的道路应畅通，应当有循环干道，满足运输、消防要求；(2)主干道应当平整坚实，且有排水措施，硬化材料可以采用混凝土、预制块或用石屑、焦渣、砂头等压实整平，保证不沉陷，不扬尘，防止泥土带人市政道路；(3)道路应当中间起拱，两侧设排水设施，主干道宽度不宜小于3.5m，载重汽车转弯半径不宜小于15m，如因条件限制，应当采取措施；(4)道路的布置要与现场的材料、构件、仓库等堆场、吊车位置相协调、配合；(5)施工现场主要道路应尽可能利用永久性道路，或先建好永久性道路的路基，在工程结束之前再铺路面。
山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处，北依经九路，东临民生大街。
项目总用地18300平方米，总建筑面积130201平方米。
本工程具体地理位置见下图13-1。
13.1 目前现状描述1）现场已拆迁完毕，工程开工后进入支护桩施工阶段2）现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。
3）现场东、西、南、北四侧均已有围墙。
4）根据答疑回复施工用电、用水自行考虑。
现场状况见图13.1。
13.2施工总平面布置的原则13.2.1总平面布置依据1）业主提供的用地范围。
2）业主提供的相关施工图纸。
3）山东省、济南市有关施工规定、规程及安全文明施工标准和规定。
4）现场踏勘情况。
5）我公司CI形象规定。
13.2.2总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。
2）各项施工设施布置均需要满足方便生产，有利生活，安全卫生、防火，环境保护和劳动保护要求。
3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。
4）加强平面施工的及监督整改，保证场内施工道路畅通。
5）做好现场平面布置和功能分区，对现有临建及管线进行调整。
13.3生活设施布置根据工程施工人员测算，本工程高峰施工期施工人数约为968人。
根据现场实际情况和平面总体部署，工人生活区及管理人员生活区均在场外布置，并实行公寓化管理。
13.4办公设施布置地下结构施工阶段现场办公室在场外设置，具体位置为现场西侧建筑物内，待回填土完毕后现场办公室迁至场内南侧，具体位置详见施工总平面布置图，现场办公区为两层彩钢板房，现场办公设施满足施工及公司CI要求。
13.5 生产设施布置根据总平面布置原则和现场实际生产需要，进行现场生产设施布置。
地下结构施工阶段，设置一个材料加工场，具体位置根据各施工区先后施工顺序在基坑内动态布置，待回填土完毕后现场设置三个钢筋加工场和木工加工场，现场西侧和北侧大门作为材料机械的入口，详见平面布置图。
第二章施工现场平面布置图第二章施工现场平面布置图2.1场地概况本工程位于西安市经济技术开发区内，明光路、文景路与凤城八路、凤城九路之间。
场外道路、绿化配置已经完善，环境整洁。
施工中要严加保护。
2.2出入口2.2.1.现场大门布置:在现场大门主出入口,搭建能反映企业精神面貌,宣传企业文化和施工现场概要介绍的企业标识标牌，力求简洁醒目。
门外张挂环境保护监督牌，门外沿两侧围墙悬挂喷绘彩色风景、环保、人文宣传画，装点周边环境，为我市城市创卫、美化环境增添一道亮丽风景线。
2.2.2现场主入口大门设置在现场的东南角。
现场主干道路设置4.5m宽，场内道路用碎石填筑,上铺50mm厚中砂,再做150mm厚C20混凝土面层,全部硬化现场。
并在搅拌站道路周边做排水明沟,截面为200×300mm。
2.2.3门口处设置洗车台，并配备专用洗车工具，如高压喷水枪等，污水须经沉淀池沉淀后排出。
2.3现场临建设置在现场大门西侧设置门卫室一间，在1#、2#楼北侧设置现场办公区和生活区，办公区和生活区临建房屋采用彩钢EPS夹心板双层活动房以及单层砖混结构房，办公区临建房屋共九间，其中：七间现场办公室，一间会议室及一间微机资料室，另外在办公区西侧设置材料库二间，办公区中间设配电间一间；生活区临建房屋共十三间，设置食堂、浴室、文娱活动室、厕所各一间，宿舍九间，现场搭建临建总面积815m2，办公区、生活区室外设置花坛,营造优雅环境。
现场生活宿舍区用砖围墙和围护栏杆和生产区隔离、隔挡，生活区现场搭建总面积为549m2。
由于现场生活宿舍区住宿容纳面积满足不了施工要求，则其他施工人员生活区安排在场外，离现场500米远的盐西村两-三层砖混结构民房安排居住，住宿条件良好。
所有生活区域均设专人负责管理。
生产区临建工棚共九间：现场2#、3#楼中间靠西侧设置木工车间一间，东侧设置钢筋棚一间，以及对焊棚、钢筋堆场；1#、2#、3#楼东西两侧及南侧设置钢化堆场。
施工现场平面布置1 施工现场平面布置总体原则图1-1 施工现场平面布置总原则2 施工现场平面布置图在满足施工生产需要的前提下，充分考虑市容和环境保护，临时建筑和其他设施布置经济、合理、安全、实用，生产与生活设施尽量分离，与周边环境协调，做到文明、美观、大方。
严格遵照施工现场平面布置的有关规定的占地面积以及占地时间的要求，严格遵守XX市关于施工场地布置和文明施工的有关规定。
图2-1施工总平面3 临时设施建设3.1 项目部建设1、项目部选址项目部选址由项目经理负责在进场前组织相关人员按照安全和管理的要求进行调查，确定选址方案后，报业主备案。
表3.1-1 项目部选址要求序号选址要求具体内容1安全要求避开取土、弃土场地。
避开高压线路及高大树木，与通信线路保持一定距离。
项目办公生活区采用封闭式管理，设置独立院落，并有围墙和大门。
出入口设置专职保卫人员，制订专门的管理制度。
办公用房、生活用房及机具停放场地适当分开，场地及主要道路应硬化处理并适当绿化；消防、安全设施必须齐全到位。
项目部要完善消防措施，配备必要的消防器材，每个功能区都必须配备足够数量的灭火器。
2管理要求靠近现场，方便管理，不受施工干扰。
交通便利，尽量靠近公路，缩短引入线。
通信畅通，邮路便捷，满足建设单位办公自动化要求。
2、项目部硬件设施标准项目部建设首先满足XX市“平安工地”标准化建设指导意见中文明施工规程的相关要求，规范用房及场地建设。
项目部驻地除了要有便利的交通条件、通电、通水、通电话外，还应实图3.1-1办公区效果示意图现宽带接入，网速满足网上办公、计量要求。
办公、生活用房应坚固、实用、美观、隔热通风，符合招投标文件及施工管理需要。
办公用房面积和办公家具应尽可能满足办公规范化的要求。
项目部办公区、生活区及车辆、机具停放区等设置科学合理，区内场地及主要道路做硬化处理，排水设施完善，庭院适当绿化，环境优美整洁。
项目部公共场所设置功能分区平面示意图及指路导向牌。
施工现场平面布置周围居民安全、标准化工地和文明工地的要求采用封闭形式进行施工，现场在适当位置设置施工出入口，出入口设置警示标志。
我们将本着“文明生产，科学管理，方便施工，合理布置，节约用地”的原则，充分利用业主所提供的场地进行项目部的总平面布置。
1、生产设施：生产设施主要包括：办公室、材料仓库、机械设备停放场地等。
生产设施的布置根据现场情况合理安排。
2、临时生活设施：生活设施主要是职工宿舍、食堂、浴室、厕所等，结合本工程现场情况就近租用合适的民房或活动房。
3、平面布置要求：（1）场内道路及地面：现场道路及地面均采用硬地坪。
现场裸露的临时道路在地面压实后铺200mm厚片石。
材料仓库、厕所、食堂等，均用活动板房临时搭建，办公室水泥砼地面。
4、施工用水根据本工程特点，主要分为施工用水、生活用水等，现场施工用水采用就近抽取雨水管道中雨水或从附近河道内直接抽水，并配备水车运至生产用地，生活用水接当地自来水或居民用水。
5、施工排水（1）本工程项目经理部生活用水采用有组织集中排水方式进行，设置沉淀井(池)利用临时调水管网排入就近市政管网。
为保证工程施工质量及安全施工，生产排水严格按照调水方案、措施进行有效控制。
（2）在雨季施工中，应保证工程质量及安全施工，并随时掌握气象变化情况，在雨季前，对排水、调水系统进行检查，保证水流畅通，为保证现场车辆运输畅通，施工调水管网和井位尽量选择以利泄水的绿化带位置，避免造成道路拥堵和安全隐患。
（3）在施工段调水管网周边做好排水措施防护，经常排查、检修、防护，保证雨水流行畅通，防止雨水跑冒。
（4）施工现场机电设备采取防雨、防护措施，发现问题及时进行处理。
（5）由专人负责了解近二三天的天气预报，避免在大雨中施工作业，同时要准备一定数量的临时调水设备、设施以防突然遇雨进行应急。
（6）做好现场周边及库房、工棚、食堂、宿舍、办公室环境卫生，无杂物，无废物堆积，无积水现象，严禁工地随地大小便，卫生设专人负责。
