RA-114D 圆度仪P3-1 第三章设定RA-114D设备此章讲述测量前RA-114D的设定操作步骤。
接通电源，启动系统。
注意：●接通电源后，系统执行初始化和通电检查工作，约需15秒钟，在此时间内屏幕无显示。
●辅助数字尺，电源的通断与系统相互独立，注意在测量前后检查辅助数字尺电源是否接通。
3．1校准探头RA-114D采用杠杆式探头探测探头行程，如果探头长度不同，尽管其位移量相同，但探头探测的位移不同，每次更换探头和探测器后，必须进行校准（灵敏度调整）。
RA-114D具有两种校准方法：静态校准和动态校准。
注：如在优先设置/自动执行下设置（1:startup calibrationlo）（启动校准），接通电源后将自动显示校准屏幕。
3．1．1静态校准]采用校准片（标准附件）进行静态校准。
（1）按[CAL]键调出校准屏幕。
P3-2（2）最近进行的校准条件将在屏幕上显示，确认以下三项设置条件：仪表灵敏度：±50μm校准方法：静态校准测量定位：上平面（）如校准条件不对，按[CHANGE]（修改）键，对设定条件进行修改，见5.3。
（3）使探头与平台（参考平面）上表面接触，然后降低探测器至液晶屏显示的X值接近零，转动微调盘进行微调。
（4）按[ENT]键，将位置值（X值）输入参考平面。
（5）在探头与参考平面间插入校准片，按[ENT]键。
P3-3（6）检查屏幕的校准片厚度值（C值），如显示值与校准片口的值不同，则应调节微调盘以更改显示数据。
（7）按[ENT]键输入校准片厚度值。
（8）屏幕将出现校准率、确认屏，确认点击[ENT]键，取消点击[CANCEL]键。
（9）就此完成校准步骤，并返回第一步的显示屏。
P3-43.1.2动态校准通过测量动态校准样板(可选附件),进行校准。
高放大率的测量尤为重要。
P3-6图。
●对中“对中”是将所测工作外表中心与平台旋转轴靠近的过程，从而使探头的跳动不超过探测器的探测范围。
Thermo Scientific Orion Star A121pH Portable Meters make it easyand affordable to take simple,accurate pH measurements.Thermo Scientific Orion Star A121pH Portable Meters combine simplicitywith accuracy. A large LCD displayspH or mV readings along withtemperature. Icons provide quickupdates on battery life, electrodestatus and calibration information.Simple button layout and onscreenmessages help with calibration andsetup menu choices.Features and Benefits• Large, informative screenclearly shows the maininformation, including pH ormV reading, temperature inºC or ºF, meter mode, calibrationinformation and battery life• Don’t miss a reading – AUTO-READ™ locks in the stable readingon your screen and ready indicatoralerts when readings are stable• Up to 3 point pH calibration• Automatic recognition ofUSA/NIST and DIN buffers• Easily recall calibration slope datafor procedure checks• Non-volatile memory holds up to50 data points• Four AA batteries (included)provide over 2000 hours ofoperation or purchase the universalpower adapter (sold separately) torun meter on AC power• Perfectly portable, waterproof andprotected to take anywhere with aIP67-rated housing• 3 year meter replacement warranty Thermo ScientificOrion Star A121pH Portable MeterNorth America 166 Cummings Center Beverly, MA 01915 USA Toll Free: 1-800-225-1480 Tel: 1-978-232-6000 *********************NetherlandsTel: (31) 033-2463887 ************************IndiaTel: (91) 22-4175-8800*************************©2011 Thermo Fisher Scientific Inc. All rights reserved. All trademarks are the property of Thermo Fisher Scientific Inc. and its subsidiaries. ROSS and the COIL tradedress are trademarks of Thermo Fisher Scientific Inc. US Patent 6,793,787.ChinaTel: (86) 21-68654588 *************************SingaporeTel: (65) 6778-6876*************************JapanTel: (81) 045-453-9175*************************AustraliaTel: (613) 9757-4300****************************Water Analysis Instruments/waterThermo Scientific Orion Star A121 pH Portable MeterS-STARA121-E-0811-RevAOrdering InformationFor more information, contact your local Thermo Scientific products dealer or call our customer and technical service experts at 1-800-225-1480 (for the US and Canada) or visit /water .。
圆度仪操作规程1. 引言圆度仪是一种用于测量物体圆度和同心度的精密仪器。
本操作规程旨在确保圆度仪的正确使用和操作，以保证测量结果的准确性和可靠性。
2. 仪器准备2.1 确保圆度仪放置在水平稳定的工作台上，并固定好。
2.2 检查仪器的电源线是否连接良好，并确保电源稳定。
2.3 检查仪器的各个部件是否完好，如测头、测量平台等。
2.4 打开仪器电源，等待仪器启动并进入工作状态。
3. 校准仪器3.1 使用已知直径的标准圆柱体进行仪器校准。
将标准圆柱体放置在测量平台上，并确保其与测头接触良好。
3.2 进入仪器校准模式，按照仪器说明书的要求进行校准操作。
3.3 校准完成后，检查校准结果是否符合要求，如有偏差，重新进行校准。
4. 测量操作4.1 将待测物体放置在测量平台上，并确保其与测头接触良好。
4.2 进入测量模式，按照仪器说明书的要求进行测量操作。
4.3 在测量过程中，避免触摸或移动待测物体，以免影响测量结果。
4.4 测量完成后，记录测量结果，并进行必要的数据处理和分析。
5. 仪器维护5.1 每次使用结束后，关闭仪器电源，并拔掉电源线。
5.2 清洁仪器表面和测头，可以使用干净的软布轻轻擦拭。
5.3 定期检查仪器的各个部件是否正常，如有故障或损坏，及时联系维修人员进行修理或更换。
5.4 定期进行仪器的校准和验证，以确保测量结果的准确性和可靠性。
6. 安全注意事项6.1 在使用圆度仪时，应穿戴适当的个人防护装备，如手套和护目镜。
6.2 避免将圆度仪暴露在潮湿、尘土较多或腐蚀性气体环境中。
6.3 不要将圆度仪用于超出其额定测量范围的物体。
6.4 不要在圆度仪上放置重物或施加过大的力量。
6.5 在使用过程中，如发现任何异常情况或故障，应立即停止使用，并联系维修人员。
7. 结论本操作规程详细介绍了圆度仪的操作流程和注意事项，通过正确使用和操作圆度仪，可以获得准确可靠的测量结果。
在使用圆度仪时，务必严格按照本规程的要求进行操作，以确保测量结果的准确性和可靠性。
圆度仪操作规程一、引言圆度仪是一种用于测量和评估物体的圆度和圆柱度的精密仪器。
本操作规程旨在指导操作人员正确使用圆度仪，确保测量结果的准确性和可靠性。
二、设备准备1. 确保圆度仪处于稳定的工作环境中，远离振动和磁场干扰。
2. 检查圆度仪的电源连接是否正常，并确保电源稳定。
3. 清洁圆度仪的测量台面和探测器，确保其表面干净、平整。
三、操作步骤1. 打开圆度仪的电源开关，并等待仪器自检完成。
2. 将待测物体放置在圆度仪的测量台面上，确保其与台面接触密切。
3. 调整圆度仪的探测器位置，使其与待测物体接触，并确保探测器与物体表面垂直。
4. 启动圆度仪的测量程序，并等待测量结果的显示。
5. 根据测量结果，判断待测物体的圆度或者圆柱度是否符合要求。
6. 若测量结果不符合要求，可以进行以下操作：a. 调整探测器位置，确保其与物体表面接触均匀。
b. 检查待测物体是否存在表面缺陷或者损坏。
c. 重新校准圆度仪，确保其准确性和稳定性。
7. 测量完成后，关闭圆度仪的电源开关，并进行仪器的清洁和维护。
四、注意事项1. 在操作圆度仪前，操作人员应接受相关培训，熟悉仪器的使用方法和安全操作规程。
2. 操作人员应佩戴适当的个人防护装备，如手套和护目镜，以防止意外伤害。
3. 在进行测量时，应确保待测物体表面干净、平整，避免影响测量结果。
4. 在使用圆度仪时，应注意避免与其他电磁设备或者磁性物体挨近，以免干扰测量结果。
5. 定期对圆度仪进行校准和维护，确保其准确性和稳定性。
6. 在操作过程中，如有异常情况或者故障发生，应即将住手使用，并及时联系维修人员进行处理。
五、常见问题解答1. 问：圆度仪的测量范围是多少？答：圆度仪的测量范围根据具体型号而定，普通可以测量直径在几毫米至几米之间的物体。
2. 问：圆度仪的测量精度是多少？答：圆度仪的测量精度取决于仪器本身的性能和校准情况，普通可以达到几微米的级别。
3. 问：如何判断测量结果是否符合要求？答：根据待测物体的要求和标准，可以将测量结果与其规定的上下限进行比较，判断是否符合要求。
Y90系列高速圆度仪使用说明书1一．用途和特点1．用途：本仪器主要用于轴承行业测量各种轴承套圈内外径及内外滚道之圆度、波纹度，还可测量短圆柱滚子、钢球的圆度、波纹度，并可对被测轮廓表面状态做谐波分析和斜率分析。
适于在车间或计量室使用。
可用于机床故障分析调整机床，零件工艺分析试验，零件或成品检验等。
2．特点：结构简单，操作方便，适于车间使用，图形和数字显示工件圆度的形状及数值,数据准确可靠，屏幕提示清晰，菜单选择，速度快、操作简单、稳定性好，测量结果可通过打印机打印出来。
二．主要技术指标1. 测量范围：最小内径 f 17mm最大外径 f 130mm (可根据用户要求，到f 250mm)最大高度100mm最大重量10Kg2. 主轴精度：采用标准玻璃球鉴定仪器整个系统的综合误差。
主轴的旋转精度优于0.08m m3. 主轴转速：115转/分4. 放大倍率及分辨率：4.1 放大倍率（测量范围）4.2 分辩率：0.01m m（适用于所有量程）5．滤波范围：分六个波段：2～152～502～1502～50015～50016．气源压力：4×105Pa～5×105Pa（主轴工作压力）7．环境要求:温度：10℃——30℃相对湿度：低于85% （未压缩）8．电源：单相AC220V±10％50Hz9．消耗功率：约300W10．测量效率：50～100件/小时。

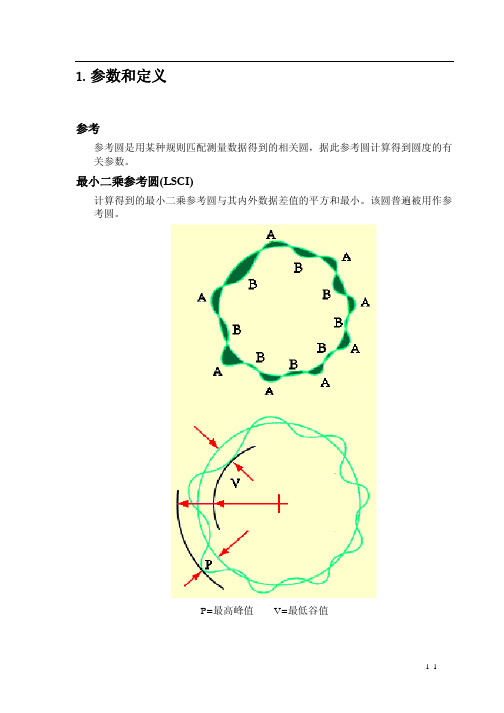

三．仪器工作原理本仪器采用的是半径法测量圆度，工件旋转式．如图一所示：将工件19放在工作台18的大致中心位置上，启动电机31，通过调心装置17对工件进行调心，使工件被调整到与空气主轴27同心，通过传感器21可将工件的轮廓形状变化转换为电信号，通过插入计算机内的前置电路进行转换、滤波、放大，再经A/D转换为数字信号，在主机内进行处理计算，在显示器上显示出整个测量过程及最终结果，包括圆度值和被测截面的轮廓形状以及最小二乘法圆度值。
除此之外，还可进行最小区域法、最大内接圆、最小外切圆圆度值计算，斜率分析、谐波分析等，并可根据需要在打印机上打印图形及数据。
圆度仪操作规程一、引言圆度仪是一种用于测量物体的圆度误差的仪器，广泛应用于创造业中。
本操作规程旨在指导操作人员正确使用圆度仪，保证测量结果的准确性和可靠性。
二、设备准备1. 确保圆度仪处于平稳的工作台上，避免受到外界震动的影响。
2. 检查圆度仪的电源线是否连接稳固，电源是否正常。
3. 清理圆度仪的测量平台和测量夹具，确保表面光洁无尘。
三、操作步骤1. 打开圆度仪的电源开关，待仪器启动完成后，进入主界面。
2. 选择测量模式：通常圆度仪提供两种测量模式，分别是自动测量和手动测量。
根据实际需求选择合适的模式。
3. 放置待测物体：将待测物体放置在测量平台上，并使用测量夹具固定住。
4. 调整测量参数：根据待测物体的尺寸和形状，设置合适的测量参数，如测量范围、测量精度等。
5. 开始测量：点击开始测量按钮，圆度仪将开始自动测量或者根据手动指令进行测量。
6. 等待测量结果：等待圆度仪完成测量过程，通常会显示测量进度和剩余时间。
7. 查看测量结果：测量完成后，圆度仪会显示测量结果，包括圆度误差值、圆度图形等。
可以通过触摸屏或者键盘进行查看和操作。
8. 记录测量数据：将测量结果记录在测量数据表格中，包括测量时间、测量人员、测量参数等。
9. 关闭圆度仪：测量结束后，关闭圆度仪的电源开关，进行设备的清理和维护。
四、注意事项1. 操作人员应经过专门培训，熟悉圆度仪的使用方法和操作规程。
2. 在使用圆度仪之前，应检查仪器是否正常工作，如有异常应及时通知维修人员进行维修。
3. 在测量过程中，应注意保持测量环境的稳定性，避免外界震动和干扰。
4. 操作人员应佩戴适当的防护设备，如手套、护目镜等，确保人身安全。
5. 圆度仪应定期进行校准和维护，确保测量结果的准确性和可靠性。
6. 在操作过程中，严禁将手指或者其他物体放置在测量平台上，以免造成伤害或者影响测量结果。
五、常见问题及解决方法1. 仪器启动后无法正常工作：检查电源线是否连接稳固，电源是否正常，如有异常应及时联系维修人员。
泰勒霍普森圆度仪安全操作及保养规程一、前言泰勒霍普森圆度仪是一种精密仪器，用于测量和评估某个物体的圆度、平面度、垂直度、同轴度等指标，广泛应用于制造、机械、航空、航天等领域。
为了保证仪器的精度和寿命，我们需要严格遵守安全操作规范，并进行必要的保养和维修。
本文档旨在为泰勒霍普森圆度仪的使用者提供必要的操作和保养指南，帮助使用者正确操作仪器，有效延长仪器寿命，确保工作安全。
二、安全操作指南1. 熟悉仪器构造和原理在使用泰勒霍普森圆度仪之前，需要对仪器的构造和原理进行深入了解，掌握仪器的特点和优缺点。
了解仪器构造将有助于正确操作仪器，避免误操作或不当使用。
2. 仪器安装和稳固在使用仪器之前，需要将仪器安装在稳固的支架或底座上，确保其不会倾斜或移动。
另外，在移动仪器时也需要特别小心，避免撞击或碰触其他物体。
3. 调整仪器零位和初始位置在进行测量之前，需要对仪器进行零位和初始位置的设置，确保仪器能够正确测量待测物体的指标。
另外，在进行测量之前，需要确保待测物体已经稳定，没有任何移动或变形的迹象。
4. 使用适当的探针泰勒霍普森圆度仪通常搭配多种不同类型的探针，可以根据实际需求选择合适的探针。
在使用探针之前，需要检查探针的状态和质量，确保其没有损坏或磨损。
5. 使用适当的测量力在进行测量时，需要根据实际情况调整测量力的大小，确保测量的准确性和稳定性。
在更换探针或进行其他操作时，也需要谨慎调整测量力，避免对仪器造成损坏。
6. 避免干扰和外力影响在使用仪器时，需要避免其他干扰和外力影响，如震动、电磁干扰等。
在进行测量时，也需要避免人为操作干扰和误操作。
7. 细心操作，注意细节在使用泰勒霍普森圆度仪时，需要认真细心，注意各个环节的细节。
在进行测量时，需要保持专注，避免马虎带来的误差。
三、保养规程指南1. 定期检查仪器感应头和接触面泰勒霍普森圆度仪的感应头和接触面是比较容易受损的部分。
定期检查和维护这些部位，清洁并涂一层保护油脂，有利于延长仪器使用寿命。
多功能圆度仪使用说明一、产品简介二、使用前准备1.确保多功能圆度仪处于关机状态，即将电源开关拨到“关”位。
2.检查仪器表面是否干净并无灰尘、污垢等物质。
3.拆卸仪器上的保护套或塑料薄膜。
三、仪器操作1.打开电源将电源开关拨到“开”位，待仪器自检完成后即可操作。
2.设置测量模式根据需要选择相应的测量模式，如圆度测量、平行度测量、同轴度测量、同心度测量等。
根据使用的多功能圆度仪型号不同，设置方法可能有所不同，一般通过旋转选择钮进行切换。
确认所选模式后，将旋转选择钮锁定。
3.安装工件将需要进行测量的工件放置在多功能圆度仪的工作台上，并固定好。
4.进行测量a.圆度测量(1)将仪器的测头置于工件表面，确保测头与工件表面紧密触碰。
(2)按下测量按钮，仪器将自动进行圆度测量，并显示结果。
(3)若需要连续测量，可以继续移动测头进行下一点的测量。
b.平行度测量(1)将测头固定在仪器运动轴上的平行度夹具上。
(2)将夹具调整至所需的平行度测量位置，确保工件与测头平行。
(3)按下测量按钮，仪器自动进行平行度测量。
c.同轴度测量(1)将测头固定在仪器的自转轴上。
(2)将工件夹持在仪器工作台上，并通过微调装置使工件与测头的中心轴重合。
(3)按下测量按钮，仪器自动进行同轴度测量。
d.同心度测量(1)将测头固定在仪器的主轴上。
(2)将两个工件分别装夹在仪器的工作台上。
(3)使用微调装置，使测头与两个工件的中心轴重合。
(4)按下测量按钮，仪器自动进行同心度测量。
5.读取测量结果测量完成后，仪器将显示相应参数的测量结果。
根据需要可以在仪器上查看、记录或导出数据。
四、注意事项1.在使用多功能圆度仪进行测量时，应保证仪器的稳定。
可以使用支撑架或固定夹具对仪器进行固定。
2.请勿在仪器运行时进行过大或过重的碰撞，以免损坏测头和其他配件。
4.定期对多功能圆度仪进行清洁和维护，确保仪器的正常运行。
通过以上的使用说明，您可以更好地了解和操作多功能圆度仪，有效地进行圆度、平行度、同轴度、同心度等参数的测量。
圆度仪使用操作规程1.本圆度仪采用AC220V 50HZ电源，检查电源正确，并保持主机良好接地；2.打开电源，启动计算机进入操作系统；打开圆度仪主机电源开关，启动工作台旋转，并预热15分钟；3.将被测件安放在工作台中心，调整立柱及横臂手轮，使传感器的测针接触工件；4.用手拨动工作台逆时针旋转，首先选择±100um档，用敲拨棒调整工件，使计算机上显示的模拟表头的指针摆幅最小；然后逐步提高放大倍率，反复此调整过程，提高对心精度。
直到在±25um档时，表头的指针摆幅最小即可；5.打开主轴电机开关，主轴旋转，当主轴旋转3周后，单击［开始测量］按钮开始测量；测量完成后，计算机将自动对测量结果进行分析并显示测量结果；这时，即可以对测量结果进行存储及打印输出；6.仪器停止工作不用后，应关闭计算机及主机电源；取下工作台上的卡盘和被测件，同时，使传感器处于自由状态，不可使其承受外部力量；7.使用本仪器前请首先了解使用说明书；被测件应认真清洁和等温；主轴严禁顺时针旋转；禁止冲击传感器。
8.定期给主轴加油，并保持仪器立柱、横臂、工作台等裸露部分清洁，并涂少许机油以防氧化生锈。
YD200圆度仪的调整和检查一、主轴精度的检查本仪器的主轴精度要求：≤0.10μm将随仪器附带的玻璃半球作为试件，分几个方位测定，然后看各方向的测量结果是否相似，如果相似则测量一次即可判明主轴的圆度。
必须小心保护玻璃半球，可用软布或棉球沿圆面试拂，而不许用力静擦某点。
在试拂前也可将甲醇中加几滴油的溶液涂在球面上，以便在表面上留下一层油脂，可以清除浮渣。
如用手拿住的时间较长（如清理时），则在检查前必须将其放在工作台上使其等温，然后才能测量。
二、放大倍数的调整打开圆度仪，选择±25um档对随仪器附带的定标块进行测量，在2～50档，对定标快的圆度值进行评定，比较其测量值与定标块的标定值，如果二者不一致。
则打开计算机主机箱，可以看到如下图所示的前置板卡，调整图中所示的电位器（标记为4号）。
