基于VHDL的正负脉宽数控调制信号发生器的设计1. 引言正负脉宽数控调制信号发生器是一种常用的电子设备，用于产生特定频率和幅度的调制信号。

在很多应用中，如通信系统、音频处理等领域都需要使用到这种信号发生器。

本文将介绍基于VHDL语言实现正负脉宽数控调制信号发生器的设计。

2. 设计目标设计一个能够产生正负脉宽数控调制信号的电路，具体要求如下： - 支持设置输出频率范围； - 支持设置输出幅度范围； - 支持设置占空比范围； - 输出波形应为可调节幅度和频率的方波。

3. 设计思路基于VHDL语言实现正负脉宽数控调制信号发生器需要以下步骤： 1. 定义输入和输出接口； 2. 设计主模块，包括时钟分频模块、方波生成模块、幅度和频率控制模块； 3. 实现各个模块，并进行仿真验证； 4. 进行综合和布局布线操作； 5. 下载到目标设备进行测试。

4. 设计细节4.1 输入和输出接口正负脉宽数控调制信号发生器的输入和输出接口如下： - 输入接口： - 频率设置：用于设置输出频率范围； - 幅度设置：用于设置输出幅度范围； - 占空比设置：用于设置占空比范围。

- 输出接口： - 正负脉冲信号：产生正负脉宽数控调制信号。

4.2 主模块设计主模块是整个电路的核心，包括时钟分频模块、方波生成模块和幅度和频率控制模块。

4.2.1 时钟分频模块时钟分频模块用于产生时钟信号，通过对输入的时钟信号进行分频来实现不同的输出频率。

可以使用计数器来实现分频功能，具体步骤如下： 1. 接收输入的时钟信号； 2. 设置计数器初始值为0； 3. 每次接收到时钟信号后，计数器值加1； 4. 当计数器值达到设定值时，产生一个输出脉冲，并将计数器重置为0。

4.2.2 方波生成模块方波生成模块根据输入的时钟信号和占空比设置产生正负脉宽数控调制信号。

具体步骤如下： 1. 接收时钟信号和占空比设置； 2. 根据占空比设置，将时钟信号分为高电平和低电平两个阶段； 3. 在高电平阶段输出高电平信号，在低电平阶段输出低电平信号。

摘要：本文利用VHDL硬件描述语言设计了一种SVPWM信号发生器,该信号发生器不仅成功实现了输入时间信号到SVPWM触发信号的转换,而且具有良好的抗干扰能力。

此外,其并行处理结构可以保证三相桥臂开关同时动作,有效地提升了控制系统的整体性能。

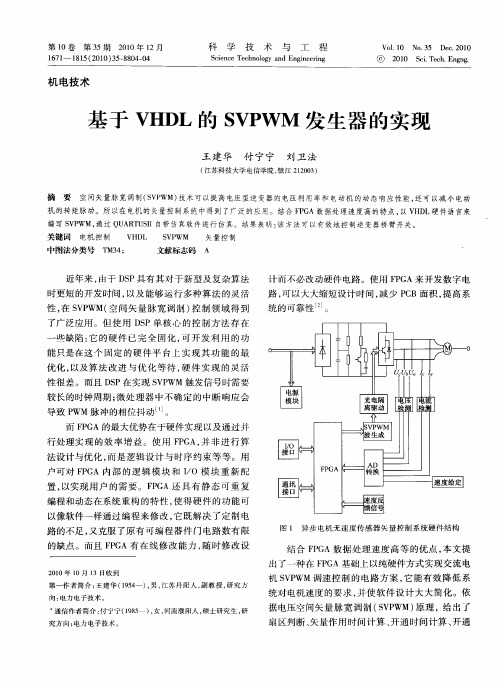

关键词：FPGA;空间矢量脉宽调制;FSM;SVPWM信号发生器;IP核引言近年来,DSP在SVPWM(空间矢量脉宽调制)控制领域得到了广泛应用。

但是使用DSP单核心的控制方法仍然存在一些缺陷：基于软件的DSP 在实现SVPWM触发信号时需要较长的时钟周期;微处理器中不确定的中断响应会导致PWM脉冲的相位抖动。

针对以上问题,本文提出了一种利用FPGA实现的SVPWM信号发生器,系统结构如图1所示。

作为DSP的外围接口电路,该信号发生器能够屏蔽DSP内部错误中断对输入时间信号的影响,保证输出完整的SVPWM触发信号波形,其三相并行处理结构还能够有效提升系统的动态响应速度。

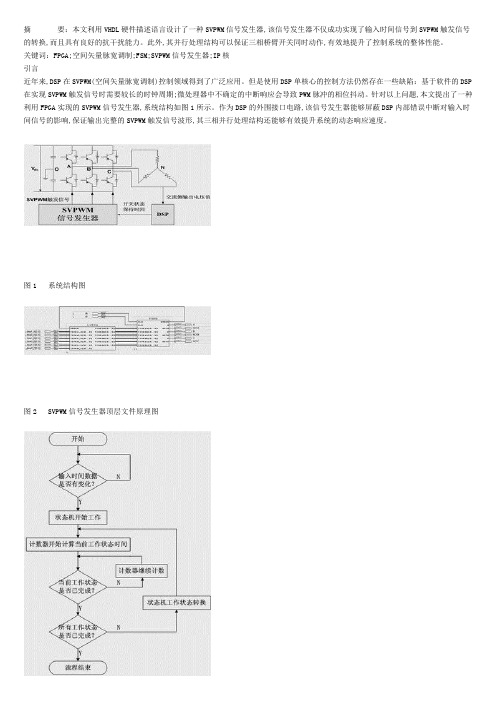

图1 系统结构图图2 SVPWM信号发生器顶层文件原理图图3 FSM工作流程图图4 SVPWM信号发生器仿真结果SVPWM简介SVPWM的主要思想在于利用逆变器空间电压矢量的切换合成参考电压矢量。

具体方法如下：在桥式电路中,同一桥臂上两个开关的工作状态在任意时刻都是互补的,所以可以用二值逻辑函数表示6个开关的工作状态：k=(A,B,C) (1)由式1可见,3组开关的工作状态共有23=8种,不同的开关工作状态对应着不同的三相输出电压。

这8种工作状态分别对应着8条基本空间电压矢量,任意区域内的空间电压参考矢量都可以由2条非零矢量以及2条零矢量合成。

在进行电压矢量合成时,规定每一次开关动作只能有一相桥臂的工作状态发生转换,目的是为了降低电路中的谐波含量,确定基本电压矢量的切换顺序。

SVPWM信号发生器的设计基本原理图1中DSP采集逆变器交流侧输出电压值,并通过计算得到桥式电路开关的状态保持时间。

SVPWM信号发生器将DSP的输入时间信号转换为开关触发信号,在结构上可以分为数据锁存器和有限状态机两个模块,其顶层文件原理图如图2所示。

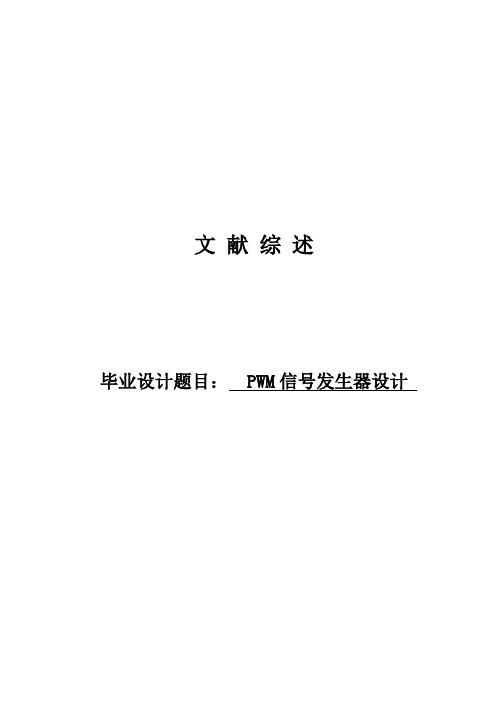

文献综述毕业设计题目： PWM信号发生器设计PWM信号发生器文献综述(电子信息工程10(1)班E10610119)1前言PWM(Pulse Width Modulation)又称脉冲宽度调制，属于脉冲调制的一种，即脉冲幅度调制（PAM）、脉冲相位调制（PPM）、脉冲宽度调制（PWM）和脉冲编码调制（PCM）。
