浅谈利用单片机设计PWM脉冲信号发生器

浅谈利用单片机设计PWM脉冲信号发生器摘要脉冲宽度调制（PWM）在电子技术领域中应用十分广泛，但是利用模拟电路实现脉宽调制功能十分复杂、不经济。

随着微处理器的发展，运用数字输出方式去控制实现PWM的功能就变得简单快捷，本文就如何利用89S52单片机软件编程设计出周期一定而占空比可调的脉冲波，也就是实现PWM功能进行设计，它可以代替模拟电路的PWM脉冲信号发生器。

关键词单片机 PWM 数字控制PWM是脉冲宽度调制（Pulse Width Modulation）的英文缩写，它是开关型稳压电源中按稳压的控制方式分类中的一种，而脉宽宽度调制式（PWM）开关型稳压电路是在控制电路输出频率不变的情况下，通过电压反馈调整其占空比，从而达到稳定输出电压的目的。

简单的说，PWM是一种对模拟信号电平进行数字编码的方法。

理论上讲就是电压或电流源以一种通（ON）或断（OFF）的重复脉冲序列被加到模拟负载上去的，通的时候就是电源被加到负载上，断的时候就是供电被断开的时候，所以PWM信号仍然是数字的。

要想达到这样一种脉宽调制效果，模拟电压和电流时可以直接控制。

例如音响的音量控制，在简单的模拟电路中，它的控制是由连接了一个可变电阻的旋钮来实现的，其过程是拧动旋钮，电阻值变小或变大，流过该电阻的电流也随之增加来减小，从而改变驱动扬声器的电流值，那么声音也就相应变大或变小。

从这个例子来看，模拟控制是直观而简单的，但是并不是所有的模拟电路都是可行并且经济的，其中很重要的一点就是模拟电路容易随时间漂移，它的调节过程就很困难，为了解决问题就要增加很多的电路，使得电路变得复杂并且昂贵。

除此之外，模拟电路中许多的元器件会发热，也就相对提高了电路的功耗，并且对噪声也敏感，任何干扰或噪声都会改变电流值的大小。

综上所述，通过数字方式来控制模拟电路可以大幅度降低系统的成本和功耗，而单片机I/O口的数字输出可以很简单地发出一个脉冲波，在配以外部元器件就可以调节脉冲波的占空比，完成PWM的功能。

PWM信号生成原理及在单片机控制中的应用随着现代科技的迅猛发展，单片机成为了各类电子设备和系统中不可或缺的关键组件。

而PWM信号作为一种重要的数字信号，广泛应用于单片机控制中，它的产生原理以及在单片机控制中的应用，是我们需要深入了解和研究的。

一、PWM信号生成原理PWM信号是一种脉冲宽度调制信号，通过改变脉冲的宽度来模拟模拟量电压的变化。

PWM信号的产生原理主要通过改变脉冲的高电平时间和低电平时间来控制信号的平均电平值，从而实现对输出的调整。

在数字系统中，PWM信号的生成需要借助计时器和定时器。

单片机中的计时器/定时器模块可以发挥关键作用，产生高效、精确的PWM信号。

具体来说，使用计时器和定时器可以先设定一个固定的周期，然后在每个周期内，根据占空比的设定，分别设定高电平和低电平的持续时间。

通常，高电平时间和低电平时间之和即为一个周期的时间。

二、PWM信号在单片机控制中的应用1. 电机控制PWM信号在电机控制中得到广泛应用。

通过控制PWM信号的占空比，可以实现对电机转速的调节。

通过改变高电平时间和低电平时间的比例，可以实现不同的转速控制。

2. LED亮度控制PWM信号在LED亮度控制中也扮演着重要角色。

通过改变PWM信号的占空比，可以实现对LED灯的亮度调节，从而得到不同亮度的光效。

3. 温度控制PWM信号还可以用于温度控制。

通过控制PWM信号的占空比，可以调整加热元件的电源开关频率和工作时间，从而实现对温度的控制。

这种控制方式下，可以减少功耗，提高系统效率。

4. 声音输出PWM信号还可应用于音频处理。

通过改变PWM信号的频率和占空比，可以产生不同音高的声音。

利用PWM信号的高频特性，可以实现模拟音频信号的数字化。

5. 无线通信PWM信号还可以被用于无线通信中。

通过控制PWM信号的占空比和频率，可以产生数字调制信号，实现与无线通信模块的数据传输。

三、PWM信号控制方法1. 软件控制通过使用单片机的GPIO口，可以编写程序，实现对PWM信号的软件控制。

单片机指令的PWM输出与模拟信号生成单片机（Microcontroller）是一种集成电路芯片，内部包含有处理器核心、存储器和各种输入输出接口。

它们可以通过编程实现各种功能，包括模拟信号的生成和PWM（Pulse Width Modulation）输出。

PWM是一种调制技术，通过调整方波信号的占空比来控制输出信号的平均功率。

单片机可以通过改变PWM输出的占空比，实现对电机速度、LED亮度等设备进行精确控制。

本文将介绍单片机指令中PWM 输出与模拟信号生成的原理和应用。

一、PWM的原理与工作原理PWM技术通过改变信号的高电平和低电平持续的时间比例来实现对输出信号的控制。

调整占空比可以改变输出信号的功率。

PWM信号由一个恒定频率的方波信号和一个占空比可变的调制信号组成。

单片机通过控制寄存器和定时器，可以产生一定频率和占空比的PWM信号。

具体实现PWM输出的方式根据不同的单片机型号和架构会有所差异。

一般来说，通过设置定时器的初值和重载值，以及改变比较器的阈值，单片机可以按需生成PWM波形。

PWM信号的频率决定了输出信号的周期，而占空比则决定了高电平信号的持续时间比例。

通常，高电平持续时间比例越大，输出信号的平均功率越高。

二、单片机中PWM输出的应用1. 电机控制：PWM可用于控制电机的转速和方向。

通过改变PWM信号的占空比，可以调整电机的运行速度。

同时，通过反馈回路，可以实现闭环控制，使电机保持稳定的转速。

2. LED亮度调节：基于人眼暂时视觉暂留效应，通过快速切换LED 的亮灭状态，可以在人眼的感知上产生不同亮度的效果。

通过改变PWM信号的占空比，可以实现对LED的亮度进行调节。

3. 数字信号转模拟信号：通过PWM技术，单片机可以将数字信号转换为模拟信号。

在数字信号中，通过改变PWM信号的频率和占空比，可以模拟出各种不同的模拟信号形态，如正弦波、方波等。

三、使用单片机指令生成PWM输出与模拟信号在使用单片机进行PWM输出和模拟信号生成时，需要根据具体的单片机型号和开发环境来进行相应的编程。

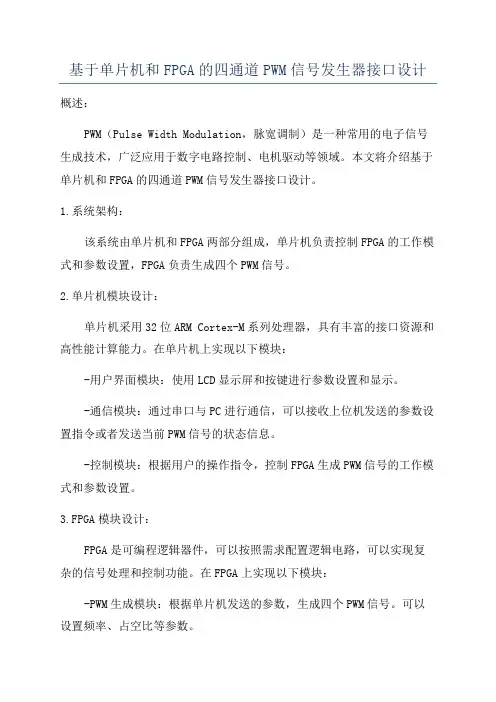

基于单片机和FPGA的四通道PWM信号发生器接口设计概述：PWM（Pulse Width Modulation，脉宽调制）是一种常用的电子信号生成技术，广泛应用于数字电路控制、电机驱动等领域。

本文将介绍基于单片机和FPGA的四通道PWM信号发生器接口设计。

1.系统架构：该系统由单片机和FPGA两部分组成，单片机负责控制FPGA的工作模式和参数设置，FPGA负责生成四个PWM信号。

2.单片机模块设计：单片机采用32位ARM Cortex-M系列处理器，具有丰富的接口资源和高性能计算能力。

在单片机上实现以下模块：-用户界面模块：使用LCD显示屏和按键进行参数设置和显示。

-通信模块：通过串口与PC进行通信，可以接收上位机发送的参数设置指令或者发送当前PWM信号的状态信息。

-控制模块：根据用户的操作指令，控制FPGA生成PWM信号的工作模式和参数设置。

3.FPGA模块设计：FPGA是可编程逻辑器件，可以按照需求配置逻辑电路，可以实现复杂的信号处理和控制功能。

在FPGA上实现以下模块：-PWM生成模块：根据单片机发送的参数，生成四个PWM信号。

可以设置频率、占空比等参数。

-PWM输出模块：将生成的PWM信号输出到外部设备，如电机驱动模块、LED灯等。

4.系统通信协议：为了实现单片机与FPGA之间的通信，需要定义一种通信协议。

可以使用UART串口通信，通信协议可以基于Modbus、RS485等标准协议进行设计。

5.系统工作流程：系统的工作流程如下：-单片机上电初始化，进行参数设置和显示；-单片机通过串口发送参数设置指令到FPGA；-FPGA根据设置生成PWM信号；-FPGA将生成的PWM信号输出到外部设备；-单片机可以通过串口接收FPGA发送的PWM信号状态信息。

6.系统性能考虑：为了实现稳定可靠的PWM信号发生，需要考虑以下因素：-单片机的时钟稳定性和计算能力；-FPGA的资源利用率和可靠性；-PWM频率和占空比的设置范围和精度；-输出PWM信号的性能要求。

单片机pwm调光电路单片机PWM调光电路一、引言随着人们对照明效果的追求，调光技术在照明领域中得到广泛应用。

而单片机PWM调光电路作为一种常见的调光技术，具有调光范围广、精度高、响应速度快等优点，被广泛应用于LED照明、舞台灯光等领域。

本文将介绍单片机PWM调光电路的原理和实现方法。

二、原理单片机PWM调光电路的原理是利用单片机的定时器产生PWM信号，通过改变PWM信号的占空比来调节灯光的亮度。

PWM（Pulse Width Modulation）即脉宽调制，通过改变信号脉冲的高电平时间和低电平时间的比例，来控制被调光设备的平均功率，从而达到调光的效果。

三、实现方法1. 硬件设计单片机PWM调光电路的硬件设计主要包括单片机、光敏电阻、三极管等元件。

其中，单片机是控制调光的核心部件，光敏电阻用于感知环境光亮度，并将感知的信号输入给单片机，三极管则用于控制LED灯的亮度。

2. 程序设计在单片机PWM调光电路中，需要通过编程来实现PWM信号的控制。

具体的实现步骤如下：（1）初始化定时器：设置定时器的工作模式和时钟源。

（2）设置PWM参数：设置PWM的频率和占空比。

（3）启动定时器：使定时器开始工作。

（4）根据光敏电阻的信号调节PWM占空比：通过读取光敏电阻的信号，计算出对应的PWM占空比，并将其写入PWM寄存器。

（5）循环执行以上步骤，实现实时调光。

四、优点与应用1. 优点（1）调光范围广：单片机PWM调光电路可以在0-100%之间连续调节亮度，满足不同场合的需求。

（2）精度高：PWM调光电路的调光精度可以达到0.1%左右，保证了照明效果的准确性。

（3）响应速度快：由于PWM信号的高低电平时间可以非常短，因此单片机PWM调光电路的响应速度很快，可以实现实时调光。

（4）节能环保：通过调节灯光的亮度，可以达到节能减排的效果，降低能耗，环保节能。

2. 应用（1）LED照明：单片机PWM调光电路广泛应用于LED照明领域，通过调节LED的亮度，实现不同场合的照明需求，如家居照明、商业照明等。

单片机中PWM技术原理与应用案例详解PWM（Pulse Width Modulation）是一种常用于控制电子设备的技术，广泛应用于单片机系统中。

PWM技术通过调整一个周期内高电平和低电平的时间比例，来实现对设备的控制。

本文章将详细介绍PWM技术的原理和应用案例。

首先，我们来了解PWM技术的基本原理。

PWM信号由高电平和低电平构成，高电平的时间称为占空比，用百分比来表示。

占空比越高，则高电平时间越长，输出的平均功率也越大。

相反，占空比越低，则高电平时间越短，输出的平均功率也越小。

PWM技术的原理是通过改变高电平和低电平的时间比例，来控制设备的输出。

以LED灯为例，当占空比为0%时，LED灯处于关闭状态；当占空比为100%时，LED灯处于全亮状态；当占空比为50%时，LED灯以一半的亮度工作。

在单片机系统中，PWM技术通常是通过定时器/计数器模块实现的。

所谓定时器，就是计算时间的设备，而计数器则是计数的设备。

定时器/计数器模块可以提供一个可编程的时钟源，并通过读取定时器的计数器值来确定时间的流逝。

使用PWM技术控制设备的步骤如下：1. 设定PWM的周期：通过设定定时器的计数器值和时钟源，来确定PWM的周期。

周期的选择取决于设备的要求和设计需求。

2. 设定PWM的占空比：通过修改定时器的计数器的初值和阈值，来设定PWM的占空比。

高电平的时间和低电平的时间由这两个值共同决定。

3. 启动定时器：启动定时器，开始产生PWM信号。

4. 反复循环：通过不断修改占空比，可以实现对设备的精确控制。

下面我们来看一个PWM技术的应用案例：温度控制。

在温度控制系统中，通过PWM技术可以精确地控制加热设备，以维持设定温度。

具体步骤如下：1. 设定温度范围和初始温度：根据实际需求，设定温度范围和初始温度。

2. 读取温度数据：使用温度传感器读取当前的温度数据。

3. 判断温度范围：将读取到的温度数据与设定的温度范围进行比较，判断当前的温度处于哪个范围。

单片机PWM原理及方案选择指南引言脉冲宽度调制（PWM）是一种常用的数字信号调制技术，常被应用于单片机控制中。

本文将介绍PWM的原理和其在单片机控制中的应用，并提供一个方案选择指南，帮助读者根据不同需求选择适合的单片机PWM方案。

一、PWM原理1. 什么是PWM？PWM是一种模拟信号的数字调制技术，通过改变脉冲的宽度，实现对模拟信号的控制。

在PWM信号中，脉冲的宽度代表了模拟信号的幅度。

因为单片机只能输出数字信号，通过PWM技术，我们可以模拟出连续的模拟信号。

2. PWM的工作原理PWM信号是由周期固定的脉冲组成的，周期由频率决定。

脉冲的宽度决定了信号的幅度。

通常情况下，脉冲宽度是可调的，通过改变脉冲宽度，可以实现对模拟信号的控制。

3. PWM的应用PWM广泛应用于电机控制、照明调光、音频放大和通信系统等领域。

在单片机控制中，PWM常被用于控制电机的速度和位置，调光灯的亮度以及产生音频信号等。

二、PWM方案选择指南1. 选择合适的单片机在选择PWM方案之前，我们首先需要选择合适的单片机。

以下是一些考虑因素：1）PWM输出通道数量：根据实际需求，选择具备足够PWM输出通道的单片机。

通常情况下，单片机的产品手册或数据表会明确列出其PWM输出通道的数量。

2）PWM分辨率：PWM的分辨率是指能够生成的不同占空比的数量。

分辨率越高，输出的模拟信号越精确。

单片机的PWM分辨率通常由其工作频率和定时器的位数决定。

3）电源电压和电流：根据实际应用的电源要求，选择合适的单片机工作电压范围和电流。

4）功能需求：根据具体需求，选择具备适当功能特性的单片机，如定时器、比较器、ADC/DAC等。

这些功能可以进一步优化PWM的应用。

2. 设计PWM方案选择了合适的单片机后，我们需要设计PWM方案。

以下是一些建议和注意事项：1）确定PWM频率：PWM频率通常是固定的，并且需要根据具体应用进行选择。

较低的频率可能导致马达噪音或闪烁的灯光，而较高的频率可能会引起电磁干扰。

基于单片机PWM控制技术的实现一、本文概述本文旨在深入探讨基于单片机PWM（脉冲宽度调制）控制技术的实现。

PWM控制技术是一种广泛应用于电机控制、电源管理、照明系统等领域的电子控制技术。

通过调整脉冲的宽度，实现对输出电压或电流的精确控制，从而满足各种应用场景的需求。

本文将首先简要介绍PWM控制技术的基本原理和单片机在PWM控制中的应用，然后详细阐述单片机PWM控制技术的具体实现方法，包括硬件电路设计、软件编程以及优化策略等方面。

本文还将分析单片机PWM控制技术的优缺点，并探讨其在不同领域的应用前景。

通过本文的阅读，读者将能够全面了解单片机PWM控制技术的实现过程，为实际应用提供有益的参考和指导。

二、单片机PWM控制技术基础脉宽调制（PWM，Pulse Width Modulation）是一种数字控制技术，通过对模拟信号的采样，把模拟信号转换成一定频率的脉冲信号，再通过控制脉冲信号的占空比（即脉冲宽度与脉冲周期之比）来模拟输出不同的模拟信号电平。

这种技术在电子控制系统中应用广泛，尤其在电机控制、电源管理、照明调节等领域发挥着重要作用。

单片机（MCU，Microcontroller Unit）是一种集成度高、功能强大的微型计算机，内部集成了CPU、存储器、I/O接口等多种功能模块。

单片机利用PWM控制技术，可以通过编程实现对外部设备的精确控制。

在单片机中实现PWM控制，一般需要通过定时器或专门的PWM模块生成具有特定占空比的脉冲信号。

占空比的大小决定了输出信号的平均电平，从而实现模拟信号的数字化控制。

例如，当占空比为50%时，输出的平均电平为电源电压的一半。

在PWM控制中，频率和占空比是两个关键参数。

频率决定了PWM 信号的平滑度，频率越高，输出的模拟信号越平滑。

占空比则决定了输出信号的平均电平，通过调整占空比可以实现对外部设备的精确控制。

选择合适的PWM模块或定时器。

不同的单片机可能具有不同的PWM模块或定时器资源，需要根据具体需求选择合适的模块或定时器。
