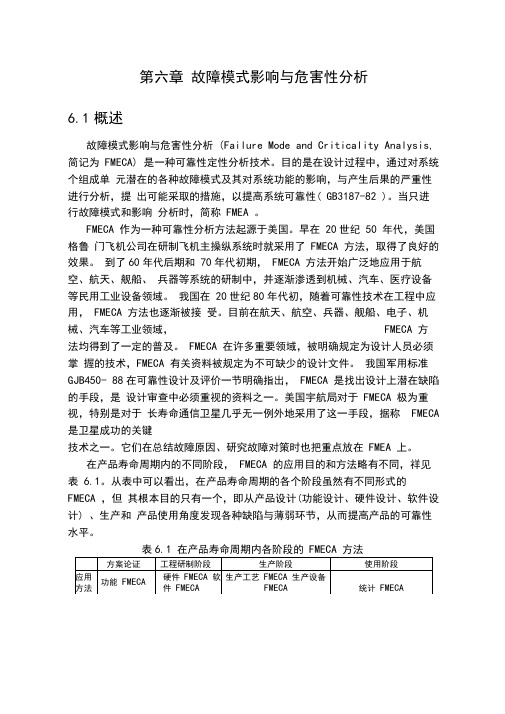

第六章故障模式影响与危害性分析6.1概述故障模式影响与危害性分析(Failure Mode and Criticality Analysis, 简记为FMECA) 是一种可靠性定性分析技术。
目的是在设计过程中，通过对系统个组成单元潜在的各种故障模式及其对系统功能的影响，与产生后果的严重性进行分析，提出可能采取的措施，以提高系统可靠性( GB3187-82 )。
当只进行故障模式和影响分析时，简称FMEA 。
FMECA 作为一种可靠性分析方法起源于美国。
早在20世纪50 年代，美国格鲁门飞机公司在研制飞机主操纵系统时就采用了FMECA 方法，取得了良好的效果。
到了60年代后期和70年代初期，FMECA 方法开始广泛地应用于航空、航天、舰船、兵器等系统的研制中，并逐渐渗透到机械、汽车、医疗设备等民用工业设备领域。
我国在20世纪80年代初，随着可靠性技术在工程中应用，FMECA 方法也逐渐被接受。
目前在航天、航空、兵器、舰船、电子、机械、汽车等工业领域，FMECA 方法均得到了一定的普及。
FMECA 在许多重要领域，被明确规定为设计人员必须掌握的技术，FMECA 有关资料被规定为不可缺少的设计文件。
我国军用标准GJB450- 88在可靠性设计及评价一节明确指出，FMECA 是找出设计上潜在缺陷的手段，是设计审查中必须重视的资料之一。
美国宇航局对于FMECA 极为重视，特别是对于长寿命通信卫星几乎无一例外地采用了这一手段，据称FMECA 是卫星成功的关键技术之一。
它们在总结故障原因、研究故障对策时也把重点放在FMEA 上。
在产品寿命周期内的不同阶段，FMECA 的应用目的和方法略有不同，祥见表6.1。
从表中可以看出，在产品寿命周期的各个阶段虽然有不同形式的FMECA ，但其根本目的只有一个，即从产品设计(功能设计、硬件设计、软件设计) 、生产和产品使用角度发现各种缺陷与薄弱环节，从而提高产品的可靠性水平。
目次1 概述 (4)2 产品定义 (4)3 FME（C）A分析说明 (4)4 FME（C）A分析 (4)5 结果分析 (5)6 结论与建议 (5)（产品代号+产品名称）故障模式、影响及危害性分析报告1概述主要包含产品、所处的研制阶段、对产品中某些关键特性及项目不进行FME（C）A的理由说明，分析目的等。
其中分析目的为：a)揭示产品中所有可能导致发生故障的故障模式；b)寻找设计上的薄弱环节；c)寻找接口部分产生交互影响的薄弱环节；d)寻找工艺上的薄弱环节；e)寻找单点故障、共模或共因故障；f)确定关键项目。
2产品定义应在以下方面对产品做出准确的文字表述和图示：a)组成及其完成的主要功能（含功能框图）；b)工作环境；c)任务剖面；d)可靠性框图，直观地表示故障模式输出、传播、影响的路径；e)成功和故障判据。
3FME（C）A分析说明主要包含下列内容：a)分析采用的方法；b)故障影响及严酷度类别的定义；c)故障模式发生概率等级；d)明确故障率或故障率数据的来源；e)规定初始约定层次和约定层次；f)基本假设。
4FME（C）A分析4.1 填写FME（C）A表。
4.2 根据FME（C）A表中列出的数据，绘制两张危害性矩图，即：a)单个故障模式危害性矩阵图；b)元器件危害性矩阵图。
5结果分析一般应包括下列内容：a)根据FME（C）A表，找出Ⅰ、Ⅱ类中危害度大的元器件，列出危害度排序表和Ⅰ、Ⅱ类单点故障模式清单；b)从危害性矩阵图上找出关键件、重要件；c)从可靠性框图和FME（C）A表中找出共因故障、共模故障。
6结论与建议结论与建议的编写要求如下：a)根据FME（C）A分析的结果，应对产品的可靠性设计，可靠性水平做出评价；b)简述已采用的可靠性设计措施；c)对存在的可靠性薄弱环节，应提出改进的具体建议（包括试验、计划等）。
