中央空调水泵控制柜柜体安装注意事项

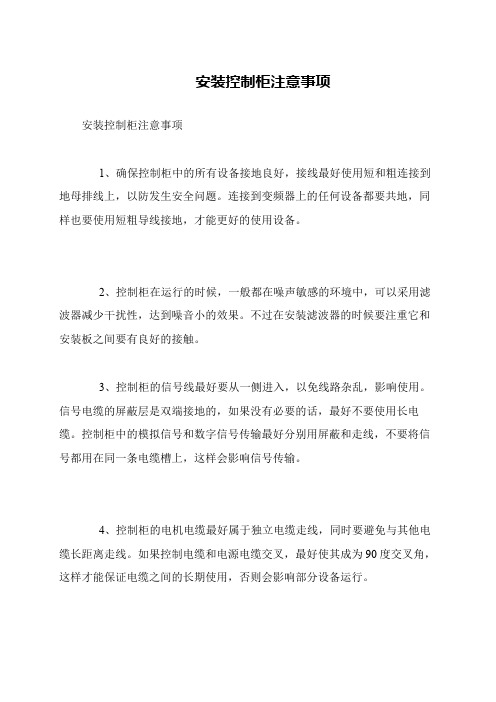

安装控制柜注意事项
安装控制柜注意事项
1、确保控制柜中的所有设备接地良好，接线最好使用短和粗连接到地母排线上，以防发生安全问题。

连接到变频器上的任何设备都要共地，同样也要使用短粗导线接地，才能更好的使用设备。

2、控制柜在运行的时候，一般都在噪声敏感的环境中，可以采用滤波器减少干扰性，达到噪音小的效果。

不过在安装滤波器的时候要注重它和安装板之间要有良好的接触。

3、控制柜的信号线最好要从一侧进入，以免线路杂乱，影响使用。

信号电缆的屏蔽层是双端接地的，如果没有必要的话，最好不要使用长电缆。

控制柜中的模拟信号和数字信号传输最好分别用屏蔽和走线，不要将信号都用在同一条电缆槽上，这样会影响信号传输。

4、控制柜的电机电缆最好属于独立电缆走线，同时要避免与其他电缆长距离走线。

如果控制电缆和电源电缆交叉，最好使其成为90度交叉角，这样才能保证电缆之间的长期使用，否则会影响部分设备运行。

水泵控制箱安装标准
水泵控制箱安装标准是指水泵控制箱在安装过程中需要遵循的一系列规范和要求，以确保其正常、安全地运行。

这些标准通常包括以下几个方面：
1.安装位置：水泵控制箱应安装在便于操作、维修和通风良好的地方，并且
应避免阳光直射和高温环境。

同时，应考虑防潮、防水、防尘等防护措施。

2.安装高度：水泵控制箱的底部应与地面保持一定的距离，以确保通风和散
热良好。

具体高度应根据实际情况而定，一般应在0.5米至1米之间。

3.安装基础：水泵控制箱的安装基础应平整、牢固，能够承受控制箱的重量
和运行时的振动。

基础的大小应根据控制箱的尺寸和重量而定。

4.电缆连接：水泵控制箱的电缆应使用符合规格的导线，并应按照规定的颜
色进行标记。

在连接电缆时，应确保接线正确、牢固，并注意接地保护。

5.接线端子：水泵控制箱的接线端子应标识清晰、排列整齐，便于检查和维
修。

在连接端子时，应确保连接牢固，防止松动或脱落。

6.防护等级：如果水泵控制箱安装在户外或潮湿的环境中，应选择符合防水、
防尘等要求的控制箱，并确保其防护等级符合相关标准。

7.安全保护：水泵控制箱应具有过载保护、短路保护、欠压保护等安全保护
功能，以确保设备和人员的安全。

总之，水泵控制箱安装标准是为了确保控制箱的正常、安全运行而制定的一系列规范和要求。

在安装过程中，应遵循这些标准，并确保控制箱的安装质量符合相关标准和规定的要求。

水泵安装质量控制要点水泵安装质量控制要点总体简介：本旨在提供水泵安装质量控制的详细要点，包括安装前的准备工作、安装流程和注意事项等方面的细化内容。

通过遵循这些要点，可以确保水泵安装的质量，减少潜在的故障风险，提高工作效率。

一、安装前的准备工作1. 确定安装位置：根据水泵的用途和工作条件，选择安装位置，并确保其稳定、平整、无水浸等问题。

2. 资料收集和准备：收集相关水泵的技术资料，包括规格、安装图纸、使用说明等，以便正确安装和调试。

3. 工具和材料准备：准备必要的工具和所需材料，如扳手、螺丝刀、密封胶等，以便在安装过程中使用。

4. 安全措施：为安装人员提供必要的安全装备和培训，并确保符合相关安全规范，减少意外风险。

二、安装流程1. 泵体安装：根据安装图纸的要求，将泵体固定在安装位置上，同时确保与管路连接口对齐。

- 安装脚手架或支架以支撑泵体。

- 使用级制螺栓将泵体与基础固定。

- 根据泵体与管路的连接方式，进行连接。

2. 驱动装置安装：根据具体的驱动装置，如电动机或柴油机等，进行相应的安装。

- 电动机：根据电动机的规格和型号，确保其安装平稳，并与泵体正确连接。

3. 配管及阀门安装：根据安装图纸和管路设计要求，进行配管和阀门的安装。

- 确保配管及阀门连接紧密、无泄漏。

- 安装适当的止回阀和调节阀等，以确保泵的正常运行和性能调节。

4. 电气控制装置安装：根据电气图纸和相关要求，进行电气控制装置的安装。

- 确保电气控制装置的布局合理、接线正确。

- 进行必要的电气接地和绝缘测试，确保安装质量。

三、安装注意事项1. 泵体与基础的固定一定要牢固，确保安装稳定、可靠。

2. 在安装过程中，避免人为损坏泵体和配件，注意操作细节。

3. 安装完成后，进行各项功能和性能的测试，包括电源接通测试、运行试验等。

4. 注重安全，安装过程中佩戴防护用品，遵守相关安全规定。

附件：1. 安装图纸：提供水泵安装示意图和相关尺寸。

2. 使用说明书：水泵的使用和维护说明。

更换消防水泵控制柜的安装步骤
1. 断开控制柜电源,拆卸消防水泵控制柜。

首先要将控制柜的电源断开,以锁止电源接通的情况下实施安装工作。

其次,使用专业工具将原有控制柜完整拆卸下来。

2. 检查安装位置并清理作业区。

检查新控制柜安装的位置,确保工作面干净整洁。

使用刷子清理墙面与地面上灰尘与污垢,保证工作环境整洁。

3. 设置控制柜安装支架。

根据控制柜的重量和型号选择合适的安装支架,将支架稳固安装在墙面或地板上。

支架需要牢固可靠,可以长期控制柜的重量。

4. 将控制柜安装到支架上。

利用支架将新控制柜小心稳定地安放在预设的位置上。

此时需检查控制柜与支架之间是否真空。

如有磕碰需作调整。

5. 进行电路连接作业。

根据线路图,连接好控制柜内各部分与消防泵机电设备的信号线和电源线。

检查线路接触是否牢固可靠。

6. 进行功能检查与调试。

重新通电后,检查控制柜各与消防泵的联动是否正常。

如有问题及时排除,确保控制功能齐全可靠。

7. 安装完工处理。

安装完畅通无阻后,进行整体清理处理工作台,恢复现场秩序,安装作业得以圆满完成。

中央空调安装流程及注意事项中央空调的安装是一项复杂的工程，需要专业的技术和经验才能确保安装质量和安全性。

以下是关于中央空调安装流程及注意事项的介绍。

首先，中央空调的安装过程包括准备、设计、安装、调试和验收等阶段。

准备阶段，施工人员应仔细检查安装地点的布线和配电装置是否符合要求，并准备好所需的工具和材料。

设计阶段，根据安装地点的具体情况和用户需求，设计师会绘制出中央空调系统的布局和详细的安装图纸。

这些图纸中包括冷冻水管、空气管道、电缆线路等的走向和连接方式。

安装阶段，施工人员按照设计图纸的要求进行管道的敷设、线缆的布置以及主机和风机盘管的安装。

在这个过程中，要保证管道和线缆的连接稳固可靠，同时要注意保护好已有的装修材料，尽量减少对室内的破坏。

调试阶段，施工人员对安装好的中央空调系统进行调试和试运行。

调试过程包括水管系统的冲洗、电气元件的接线调试以及风机、泵等设备的运行测试。

通过调试，确保中央空调系统工作正常、运行平稳。

最后，验收阶段，专业技术人员对已安装完成的中央空调系统进行全面的检查和测试，保证其符合相关的安全标准和规定。

如果发现问题或存在不合格情况，必须及时进行整改和处理。

在进行中央空调安装时，也需要注意一些事项。

首先，要选择正规、有资质的中央空调安装公司或施工队伍进行施工。

他们应具备专业的技术和丰富的经验，能够提供优质的服务和支持。

其次，要选择合适的品牌和型号的中央空调设备。

根据不同的使用需求和空间大小，选择合适的容量和功能的空调设备，并确保其质量可靠，能够满足使用要求。

另外，施工过程中要注意室内外的环境和安全。

施工现场应保持整洁，材料和设备应妥善摆放，防止对周围环境造成污染和损坏。

同时，要对工作人员进行安全教育和培训，确保他们掌握正确的施工方法和操作技巧，减少施工过程中的安全事故。

最后，中央空调安装完成后，用户要进行定期的保养和维护工作，以确保系统的正常运行和使用寿命。

定期清洁滤网、检查设备运行状态、及时处理故障等都是保持中央空调系统良好运行的重要措施。

电气控制柜体及电气设备安装操作规程范本1. 安全注意事项1.1 在开始安装电气控制柜体及电气设备之前，操作人员应仔细阅读并熟悉本安装操作规程，确保能够正确操作，避免人身伤害和设备损坏。

1.2 在进行任何安装工作前，必须确认供电已经切断，且用合适的工具和装备进行操作。

1.3 在进行电气设备的安装时，应确保设备支撑稳定，避免设备倾倒造成伤害。

1.4 在所有电气设备安装完成后，必须进行必要的接地和绝缘测试，确保设备的安全可靠性。

2. 控制柜体安装2.1 控制柜体安装前，应先检查柜体外观是否完好无损，确认没有变形、裂纹等问题。

2.2 控制柜体的安装要求垂直、水平，并且与墙体有适当的距离以便进行后续的接线工作和维护。

2.3 控制柜体的固定应使用适当的固定螺栓、垫片和螺母，确保稳固可靠。

3. 电气设备安装3.1 在安装电气设备之前，应检查设备的外观是否完好无损，确认没有变形、破损等问题。

3.2 电气设备的安装位置应符合设计要求，并且与相邻设备保持一定的间距，以方便设备的散热和维护。

3.3 电气设备的接线应符合电气图纸和规范要求，并使用合适的导线和端子进行连接。

3.4 在进行电气设备的连接前，应确认设备的电源已切断，并进行必要的安全措施，避免触电和短路事故发生。

3.5 在接线完成后，应对接线部分进行必要的绝缘处理，确保安全可靠。

4. 面板操作及测试4.1 在进行面板操作前，应确认电气设备已经接通电源，并进行必要的安全措施，避免触电事故发生。

4.2 在操作过程中，应按照设备的操作说明进行正确操作，避免误操作导致设备故障。

4.3 在测试设备功能前，应对设备进行必要的预热和检查，确保设备在正常工作状态下进行测试。

4.4 在进行设备功能测试时，应使用合适的测试工具和仪器，记录测试结果并进行必要的调整和修正。

5. 安全和质量检查5.1 在所有安装工作完成后，应对安装的电气控制柜体和电气设备进行全面的安全和质量检查。

5.2 检查项包括但不限于：接线是否正确，接地是否良好，绝缘是否合格，设备固定是否牢固等。

调试-水泵-东方泵业水泵、控制柜的安装使用说明DFWQ/WQ/WAF安装注意事项 1、安装形式:a、潜水式使用:一般需配套:水泵、藕合装置(出水硬管接头、软管接头)、控制柜、地脚螺栓b、干式安装使用:专配进水弯管、泵座，相当于立式排污泵，带水冷电机;当用抽送介质冷却不能满足要求时，可采用外循环冷却水冷却2、安装调试过程的注意事项:1)、运输、安装、试运行过程中，尽量保持泵处于立式状态，以保证浮球处于正常状态;(2)注意:严禁用力拽拉电缆，更不得将电缆作为起吊绳用; 3)、泵安装前，应作以下检查:a、检查水泵上连接螺栓有无松动现象;b、检查电缆有无破损;c、用手盘叶轮，是否有磨檫或卡死现象;d、电机的检查:相/相、相/地绝缘电阻检查; e 、接地检查:接地应可靠;f、保护(信号)线的检查;g、水泵电缆与端子箱、控制柜的连接是否正确，连接是否牢固;h、检查三相电源的电压是否符合要求是否一致，电压是否一致;(4)、空载运转，试转向:水泵在下水前，点动试车，观察三相电流是否平衡，空载电流是否正常，泵是否有异常振动、或异常响声，观察叶轮旋转方向，从电机端看叶轮应为顺时针方向旋转。

注意:每次空载运转不得超过1分钟(5)、耦合装置的安装:对于固定式耦合安装的泵:a、将耦合底座就位，地脚螺栓穿过底座的相应孔内;b、安上轨道和固定架;c、校调轨道的垂直度和耦合底座的水平度，必要时调整耦合底座、固定架的位置或在基础上垫调整垫铁; d、位置合适后，作相应固定，以防位置变动; e、将耦合底座的地脚螺栓孔进行二次灌浆，注意:不得破坏底座和固定架的相对位置;f、待水泥凝固符合要求后，再进一步复查轨道的垂直度和耦合底座的水平度，满足要求后，拧紧地脚螺栓。

6)、安装水泵: (将水泵沿作导轨慢慢滑下，泵出水口的连接架将会和耦合底座的耦合斜面结合。

至此泵安装基本结束。

注意:多余的电缆线不要放在水池内，电缆线在池顶作适当固定，以防电缆被叶轮吸入而绞坏。

控制柜装配过程需要注重哪些事项?
控制柜装配是电工电气行业的工作，能保证控制柜的正常使用，也是保证电气工程的安全性。

很多人都不知道控制柜装配注意事项，以及其作用和价值。

那么，电控柜厂家上海好夫满简单介绍控制柜装配注意事项。

控制柜装配不是简单的工程，因为在装配过程中需要注重很多细节问题，如果在装配中不注重细节问题，那最终会给电气工程带来影响，同时也会造成安全隐患问题的发生。

一.装配流程
装配流程是装配工作的保证，因为只有按照流程的装配，才能保证装配的工作质量。

流程是装配的标准和要求，只有根据流程的装配才能保证装配的安全性。

不过，在装配之前，技术人员一定要将装配流程熟记于心，才能进行高效安全的装配。

二.装配检查
控制柜装配过程中一定要注重检查，因为很多细节问题在装配的过程中可能会忽视，因此在装配的时候一定要注重其检查，只有经过检查才能将工作做的更好，才能保证细节问题的减少，同时也能降低安全隐患的出现。

三.装配调试
控制柜在装配完成之后，不仅要进行检查，同时还要进行调试，只有经过调试才能知道控制柜工作存在哪些问题。

如果控制柜不进行装配调试，那在实际工程中一定会带来影
响，甚至存在较大的安全隐患。

因此，控制柜装配调试也是装配工作中不可忽视的一点。

DFWQ/WQ/WAF安装注意事项1、安装形式：a、潜水式使用：一般需配套：水泵、藕合装置（出水硬管接头、软管接头）、控制柜、地脚螺栓b、干式安装使用：专配进水弯管、泵座，相当于立式排污泵，带水冷电机；当用抽送介质冷却不能满足要求时，可采用外循环冷却水冷却2、安装调试过程的注意事项：1）、运输、安装、试运行过程中，尽量保持泵处于立式状态，以保证浮球处于正常状态；（2）注意：严禁用力拽拉电缆，更不得将电缆作为起吊绳用；3）、泵安装前，应作以下检查：a、检查水泵上连接螺栓有无松动现象；b、检查电缆有无破损；c、用手盘叶轮，是否有磨檫或卡死现象；d、电机的检查：相/相、相/地绝缘电阻检查；e 、接地检查：接地应可靠；f、保护（信号）线的检查；g、水泵电缆与端子箱、控制柜的连接是否正确，连接是否牢固；h、检查三相电源的电压是否符合要求是否一致，电压是否一致；（4）、空载运转，试转向：水泵在下水前，点动试车，观察三相电流是否平衡，空载电流是否正常，泵是否有异常振动、或异常响声，观察叶轮旋转方向，从电机端看叶轮应为顺时针方向旋转。

注意：每次空载运转不得超过1分钟（5）、耦合装置的安装：对于固定式耦合安装的泵：a、将耦合底座就位，地脚螺栓穿过底座的相应孔内；b、安上轨道和固定架；c、校调轨道的垂直度和耦合底座的水平度，必要时调整耦合底座、固定架的位置或在基础上垫调整垫铁；d、位置合适后，作相应固定，以防位置变动；e、将耦合底座的地脚螺栓孔进行二次灌浆，注意:不得破坏底座和固定架的相对位置；f、待水泥凝固符合要求后，再进一步复查轨道的垂直度和耦合底座的水平度，满足要求后，拧紧地脚螺栓。

（6）、安装水泵：将水泵沿作导轨慢慢滑下，泵出水口的连接架将会和耦合底座的耦合斜面结合。

至此泵安装基本结束。

注意：多余的电缆线不要放在水池内，电缆线在池顶作适当固定，以防电缆被叶轮吸入而绞坏。

（7）、试车：试车前，应清理水池内的杂物，以防大的固体颗粒吸入叶轮而堵塞或卡住叶轮；当水池内的水位满足运行要求时，关闭泵出口阀门，点动试车，此时水泵应能正常运转。

中央泵房安装水泵、电机安全技术措施中央空调系统中的水泵和电机是中央泵房不可或缺的设备。

为确保中央空调系统的正常运行，必须对其进行安装和维护。

本文将介绍中央泵房安装水泵和电机的基本要求以及安全技术措施。

水泵和电机的基本要求水泵1.水泵的选型应符合中央空调系统的设计要求，包括流量、扬程和功率等方面的要求。

2.水泵的型号和参数应符合设备标准、生产厂家和设计要求，并经过严格的质量检验。

3.水泵应有足够的排水能力，以确保冷却水能够按照设计要求流动，并且应该有足够的储水能力，以应对突然停电等紧急情况。

4.水泵安装应符合相关安装规范，其中包括水泵进出口管道的布置、支吊架的设置、阀门和调节器的设置等。

电机1.电机的功率和额定电压应符合中央空调系统的设计要求。

2.电机的型号和参数应符合设备标准、生产厂家和设计要求，并经过严格的质量检验。

3.电机应安装在水泵的同一基座上，通过联轴器连接水泵和电机。

4.电机应由专业的电工进行安装和调试，以确保其运行稳定。

在安装电机时，应考虑电机的振动、冷却和噪音等因素。

安全技术措施安装前的准备工作1.在进行安装前，应检查电源系统是否符合要求，包括电源电压、电线截面积、接地措施等方面，并确保与国家电网相连接；2.检查现场环境是否符合安装要求，包括通风、防水等方面，以及泵房内的防火要求；3.在安装前，应制定详细的安装方案，包括施工进度、质量检验、安全管理等方面的要求，并进行相关的培训和指导。

安装过程的安全措施1.在进行水泵和电机的安装时，应由专业的工程师进行安装和调试，根据相关标准和规范进行操作；2.在安装电机时，应按照相关标准和规范进行接线，确保接地良好，并且应该考虑环境冷却等因素；3.在进行安装和调试时，应注意施工安全，包括穿戴防护用品、安全切断电源等；4.安装过程中应进行现场保护，确保工程实现零事故目标；5.在安装工作完成后，应开展质量检查和功能测试，确保设备符合要求，并进行记录和报告。
