FFU方案比较

四种不同空调处理方案及其能耗的比较现列举国内目前在洁净手术室常用的四种空气处理方案及其空调热湿处理的能耗进行分析比较，四方案如下：第一方案：新风与循环风混合后再进行空调热湿处理方案，新风不单独进行热湿处理（即AHU方案）。

第二方案：新风进行深冷预处理后送入循环机组回风段与回风混合再进行空调的微处理方案（即MAU＋RAU方案）。

第三方案：新风进行深冷预处理后送入循环机组送风段与空调微处理后的循环风再混合的方案（即MAU＋RAU方案）。

第四方案：新风进行深冷预处理，新风不仅仅承担本身的热湿负荷而且还承担洁净手术室内的全部热湿负荷，新风送入洁净手术的静压箱与不进行热湿处理的循环风混合的方案（即MAU＋FFU方案）。

图1.第一方案新风与循环风混合后再进行空调热湿处理方案，新风不单独进行热湿处理即AHU方案的空调处理方案自控原理图和焓湿图图2. 第二方案新风进行深冷预处理后，送入循环机组回风段与回风混合再进行空调的微处理方案即MAU＋RAU方案的空调处理方案自控原理图和焓湿图图3. 第三方案新风进行深冷预处理后送入循环机组送风段与空调微处理后的循环风再混合的方案MAU+RAU 的空调处理方案自控原理图和焓湿图图4. 第四方案新风进行深冷预处理，新风不仅仅承担本身的热湿负荷而且还承担洁净手术室内的全部热湿负荷，新风送入洁净手术的静压箱与不进行热湿处理的循环风混合的方案（MAU+FFU）的空调处理方案自控原理图和焓湿图表16. 第一方案空调处理的能耗表表17. 第二方案空调处理的能耗表表18. 第三方案空调处理的能耗表表19. 第四方案空调处理的能耗表1、就夏季空调冷量消耗而言，第一方案能耗较大是不节能的方案。

第二方案，第三方案和第四方案的耗冷量均较小，第二,第三,第四方案的冷量消耗均为第一方案的37%左右。

同时夏季再热的能耗量第一方案很大更不可取。

第二、三方案的再热量只是第一方案的12%，第四方案的夏季再热量更小.而冬季加热量和加湿量的能耗三种方案基本相同。

FFU控制方案范文FFU（Fan Filter Unit）是一种用于控制洁净室内无尘环境的设备，广泛应用在医药、电子、光学等领域。

本文将详细介绍FFU控制方案的设计原则、局限性以及优化方向等内容，以帮助读者更好地了解和应用FFU控制方案。

首先，FFU控制方案的设计原则主要包括：粒子数量和尺寸控制、空气流量控制、噪声和能源消耗控制。

粒子数量和尺寸控制是洁净室中最重要的要求之一、选择合适的过滤器可以有效去除空气中的尘埃和微粒，保持环境空气的洁净度。

同时，对于需要更高洁净度的应用，还可以使用HEPA（High Efficiency Particulate Air）过滤器。

在选择过滤器时，需要考虑流量、初始阻力、效率以及寿命等因素。

空气流量控制是保证洁净室内空气质量的另一个关键因素。

FFU的设计应能提供足够的风量以覆盖整个房间区域。

在设计过程中，需要考虑空气流动的路径和速度，从而确保各个区域都能够获得足够的洁净空气。

噪声是FFU设备的一个重要指标。

为了确保洁净室中的工作环境安静舒适，需要选择低噪声的FFU设备，并在设计过程中采取适当的隔音措施。

然而，FFU控制方案也存在一些局限性。

首先，由于FFU设备的本身存在的噪声和震动，所以在一些对噪声敏感的场所（如实验室等）需要进一步的噪声隔离设计。

其次，FFU设备的空气流量调节范围有限，无法适应一些特殊应用场景的需求。

此外，FFU设备相对较大的能耗也是一个需要解决的问题。

为了进一步优化FFU控制方案，可以从以下几个方面进行改进。

首先，可以通过改进过滤器的材料和结构设计来提高过滤效率和寿命，从而减少设备维护成本。

其次，采用智能控制系统，根据洁净室内的温度、湿度和颗粒物浓度等实时数据，动态调整FFU设备的工作状态，实现能耗的动态调控。

此外，可以采用节能型电机和变频控制技术，进一步降低FFU设备的能耗。

综上所述，FFU控制方案是保证洁净室环境质量的关键措施之一、在设计FFU控制方案时，需要考虑粒子数量和尺寸控制、空气流量控制、噪声和能源消耗控制等因素，并在实际应用中不断进行优化和改进，以满足不同场景的需求。

FFU配电方案FFU（Fan Filter Unit）配电方案是指为FFU设备提供电源的电气布置方案。

FFU是一种用于洁净室的空气过滤设备，通常用于提供洁净空气给洁净室内的工作区域。

FFU配电方案通常包括以下几个方面：电源供应：FFU通常需要接入电源供应，可以选择直接接入主电源，或者通过中央电源柜进行供电。

电源供应需要满足FFU的额定电压和电流要求。

电缆布线：根据FFU的布置位置和洁净室的布局，需要进行电缆布线。

电缆布线需要考虑电缆的长度、截面积和保护措施，以确保电能传输的安全和可靠。

电气保护：为了保护FFU设备和洁净室的安全，需要设置适当的电气保护装置，如过载保护器、短路保护器和漏电保护器等。

控制系统：FFU通常需要通过控制系统进行控制和监测。

控制系统可以包括开关、按钮、触摸屏和传感器等，用于控制FFU的启停、调节风速和监测工作状态。

接地保护：为了确保FFU设备和洁净室的安全，需要进行接地保护。

接地保护可以通过接地线、接地电极和接地网等方式实现。

1)设计说明本设计方案是根据图纸中提供的FFU配电箱的位置及数量，结合FFU龙骨优化设计方案，综合以往FFU的施工经验设计而成。

a)FFU风机线缆沿桥架（线槽）敷设，桥架利用静压箱综合支架次梁安装，桥架平铺固定在静压箱综合支架上。

b)在桥架两侧安装防脱扣工业连接器，一个工业连接器连接5个相间的FFU优化为一个工业连接器串联5个相邻的FFU。

c)FFU接线所用电缆嵌在T-bar梁上，取消电线配管。

FFU接线端子 FFU电源线及控制线FFU接线沿吊杆引下，平铺在吊顶上 FFU接线嵌在FFU中间FFU接线整体效果图2)FFU风机回路的二次设计按照设计示意图，并结合我方经验，拟将各区域的FFU按照每10至15台FFU为一个回路进行布线设计。

3)本设计方案的优点：➢有利于上夹层的空间管理，保持上夹层线缆的整齐美观，利于维护检修。

➢减少电线电缆在吊顶上敷设量，减少故障的发生率。

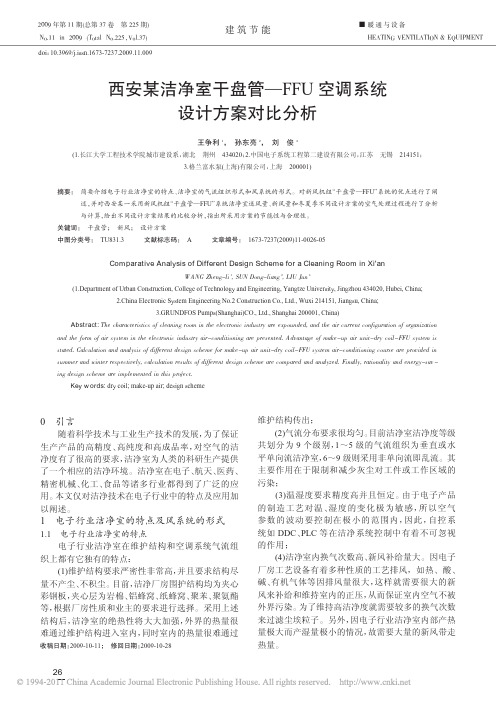

西安某洁净室干盘管-FFU空调系统设计方案对比分析
王争利;孙东亮;刘俊
【期刊名称】《建筑节能》
【年(卷),期】2009(037)011
【摘要】简要介绍电子行业洁净室的特点、洁净室的气流组织形式和风系统的形式.对新风机组"干盘管-FFU"系统的优点进行了阐述,并对西安某一采用新风机组"干盘管-FFU"系统洁净室送风量,新风量和冬夏季不同设计方案的空气处理过程进行了分析与计算,给出不同设计方素结果的比较分析,指出所采用方案的节能性与合理性.
【总页数】5页(P26-30)
【作者】王争利;孙东亮;刘俊
【作者单位】长江大学工程技术学院城市建设系,湖北,荆州,434020;中国电子系统工程第二建设有限公司,江苏,无锡,214151;格兰富水泵,上海,有限公司,上海,200001【正文语种】中文
【中图分类】TU831.3
【相关文献】
1.干工况风机盘管+新风空调系统设计分析 [J], 张双德;赵卿
2.电子行业干盘管-FFU洁净空调系统 [J], 张昌
3.基于预冷型热泵式溶液调湿新风机组干盘管空调系统的技术经济性初判 [J], 沈列丞;张洁
4.直接蒸发式新风除湿加干盘管空调系统性能的试验研究 [J], 张智轶;陈华;夏佐强
5.某办公楼干盘管空调系统新风处理过程的探讨 [J], 撒世忠;陆卫锋
因版权原因，仅展示原文概要，查看原文内容请购买。

0引言随着科学技术与工业生产技术的发展，为了保证生产产品的高精度、高纯度和高成品率，对空气的洁净度有了很高的要求，洁净室为人类的科研生产提供了一个相应的洁净环境。

洁净室在电子、航天、医药、精密机械、化工、食品等诸多行业都得到了广泛的应用。

本文仅对洁净技术在电子行业中的特点及应用加以阐述。

1电子行业洁净室的特点及风系统的形式1.1电子行业洁净室的特点电子行业洁净室在维护结构和空调系统气流组织上都有它独有的特点：(1)维护结构要求严密性非常高，并且要求结构尽量不产尘、不积尘。

目前，洁净厂房围护结构均为夹心彩钢板，夹心层为岩棉、铝蜂窝、纸蜂窝、聚苯、聚氨酯等，根据厂房性质和业主的要求进行选择。

采用上述结构后，洁净室的绝热性将大大加强，外界的热量很难通过维护结构进入室内，同时室内的热量很难通过维护结构传出；(2)气流分布要求很均匀。

目前洁净室洁净度等级共划分为9个级别，1～5级的气流组织为垂直或水平单向流洁净室，6～9级则采用非单向流即乱流。

其主要作用在于限制和减少灰尘对工件或工作区域的污染；(3)温湿度要求精度高并且恒定。

由于电子产品的制造工艺对温、湿度的变化极为敏感，所以空气参数的波动要控制在极小的范围内，因此，自控系统如DDC 、PLC 等在洁净系统控制中有着不可忽视的作用；(4)洁净室内换气次数高、新风补给量大。

因电子厂房工艺设备有着多种性质的工艺排风，如热、酸、碱、有机气体等因排风量很大，这样就需要很大的新风来补给和维持室内的正压，从而保证室内空气不被外界污染。

为了维持高洁净度就需要较多的换气次数来过滤尘埃粒子。

另外，因电子行业洁净室内部产热量极大而产湿量极小的情况，故需要大量的新风带走热量。

收稿日期：2009-10-11；修回日期：2009-10-28西安某洁净室干盘管—FFU 空调系统设计方案对比分析王争利1，孙东亮2，刘俊3(1.长江大学工程技术学院城市建设系，湖北荆州434020；2.中国电子系统工程第二建设有限公司，江苏无锡214151；3.格兰富水泵(上海)有限公司，上海200001)摘要：简要介绍电子行业洁净室的特点、洁净室的气流组织形式和风系统的形式。

洁净厂房FFU集中监控系统方案一、引言FFU作为一种净化设备，目前在各种洁净工程中得到广泛应用。

FFU集中监控系统则是把几十、几百乃至上千个FFU通过FFU监控主机将其联接起来并进行监控，并可以上传至电脑中，由电脑系统方便地实现风机分区启停、故障报警、历史记录等功能。

当计算机关机时，监控主机可以独立进行24小时监控。

二、FFU控制方式目前FFU一般采用单相多速交流电机、电机的供电电压220V。

本控制方案主要具备如下特点：主机监控与计算机集散控制可使用主机对每台FFU进行远距离控制，并可与计算机实现联网：◆可在主机或计算机上方便的实现FFU的分区与分组工作；◆可对各区与组进行运行参数设定；◆可实现单台、多台及分区的启停、值机控制；◆可在主机或计算机上监控及查询每台FFU电机空载、过载等故障；◆可在主机或计算机上监控差压信号，是否过压或欠压。

◆当计算机关机或出现故障时，系统可在FFU控制主机的控制下自行运作。

三、FFU调速方式在FFU交流调速方式中，主要分为变频与调压两种方式，其中变频的成本不适合FFU控制，故常用四种调压控制方式进行调速：可控硅调压方式、电容调压方式、变压器分档方式、电机分挡抽头方式。

3．1可控硅调压方试◆通过可控硅斩波方式调压，控制器可以做到很小，操作简便，控制系统造价低；◆由于可控硅斩波方式调压，在低速时电机发产生电磁燥声严重，特别是多台FFU同时运行时，结合FFU本身的风声与机械振动声，会使人体产生不适；◆低速时电机不易启动，通常需全速启动后降成所需低速，但长时间运行，由于供电波形严重畸变易造成电机发热或损坏；◆对电网干扰大、三相分区供电时零线易发热。

3．2电容调压方试◆通过分档电容调压，操作简便，控制系统造价比可控硅调压较高；◆由于采用电容调压，在低速时电机无电磁噪声，具有效率高、低速运行时不易损坏电机；◆对电网没干扰,三相分区供电时,零线不发热；◆只适用小功率电机（小于150W）。

西安某洁净室干盘管_FFU空调系统设计方案对比分析洁净室是一种对空气洁净度要求较高的特殊环境，主要用于医药、食品、电子、生物工程等行业。

而在洁净室中，干盘管_FFU空调系统是一种常用的空调系统，它通过过滤、送风、排风等工艺来有效地控制洁净室内的温度、湿度和洁净度。

本文将对西安洁净室干盘管_FFU空调系统设计方案进行对比分析。

首先，我们来看设计方案的参数设置。

在选择干盘管_FFU空调系统时，需要考虑洁净室的面积、层高、洁净度要求等因素。

不同的洁净室面积和洁净度要求会对干盘管_FFU空调系统的设计参数有所不同。

例如，对于面积较大的洁净室，需要选择功率较大的空调系统，以保证室内温度和湿度的稳定性。

对于洁净度要求较高的洁净室，需要选择过滤器效率较高的空调系统，以保证室内空气的洁净度。

其次，我们来比较不同设计方案的空调系统组成部分。

干盘管_FFU 空调系统主要由风机、过滤器、冷却器、加热器、加湿器等组成。

不同的设计方案可能在组成部分上有所差异。

例如，一些设计方案可能会使用多台风机来增加送风量，以适应洁净室的需求。

而一些设计方案可能会在系统中加入空气净化设备，以提高室内空气的质量。

再次，我们来比较不同设计方案的控制方式。

干盘管_FFU空调系统的控制方式主要有手动控制和自动控制两种。

手动控制需要人工来调节空调系统的运行状态，而自动控制则可以通过传感器和控制器来实现对空调系统的自动调节。

自动控制方式可以根据室内温度、湿度和洁净度的变化来自动调节空调系统的运行状态，提高系统的稳定性和能效。

最后，我们来比较不同设计方案的经济性。

干盘管_FFU空调系统的经济性主要包括投资成本和运行成本两个方面。

投资成本包括空调设备的购置和安装费用，而运行成本则包括电力消耗和维护费用等。

不同的设计方案可能在投资成本和运行成本上有所差异。

例如，一些设计方案可能会选择价格较低的设备，以降低投资成本。

而一些设计方案可能会选择能效较高的设备，以降低运行成本。
