压力容器大开孔补强计算

- 43 -第6期压力容器大开孔补强计算方法实例分析王嘉瑶，翟新锋（中泰创新技术研究院有限责任公司， 新疆 乌鲁木齐 830000）[摘 要] 在压力容器设计中，经常面临着大开孔补强问题。

在壳体上开孔影响其承压能力，且开孔的大小、尺寸受到诸多限制，补强方法也多种多样。

本文总结了常用的几种开孔补强计算方法，如等面积法、分析法和压力面积法，并通过对某φ2000卧式容器开φ800孔的实例进行计算和分析，有助于设计人员更好地理解和应用这几种补强方法。

[关键词] 压力容器；大开孔；等面积法；分析法；压力面积法作者简介：王嘉瑶（1998—），女，湖北人，本科学历，在中泰创新技术研究院有限责任公司从事设备设计工作。

1 前言大开孔一般被定义为超过限制值的开孔。

大开孔会削弱壁厚的强度，且孔边缘薄膜应力和弯曲应力都较大，因此最常用的等面积法在大开孔上一般不能使用。

化工装置中，常使用带水包的压力容器，利用油水密度差进行油水分离。

而水包的公称直径普遍和设备直径较为接近，即d/D 较大，这时就需要考虑大开孔补强。

本文用三种方法对一个设计压力0.42MPa ，设计温度60℃，内径φ2000，C1=0.3mm ，C2=2mm 的卧式容器筒体上开φ800孔的设计实例进行计算和简单分析比较。

图1 圆筒开孔补强等面积法与分析法适用范围图2 算例示意图2 等面积法等面积法就是用补强材料在壳体开孔附近一段距离内对开孔削弱的承载面积给予等面积补偿。

它的理论基础仅考虑了壳体中存在的拉伸薄膜应力，类似双向受拉伸开有小孔的无限大平板上孔边的应力集中，所以对小直径的开孔安全可靠。

除此之外，还具有长期的使用经- 44 -论文广场石油和化工设备2021年第24卷验，开孔较大时只要对其开孔尺寸和形状等给予一定的配套限制，也能保证安全，是一般开孔的首选算法。

此方法适用于在受压筒体或者平封头上开圆孔、长短径比小于等于2的椭圆或长圆形孔。

因为本次开孔接管垂直于筒体，所以满足这部分要求。

压力容器常用开孔补强方法对比分析压力容器一旦发生事故，危害很大，因此压力容器的开孔补强设计显得尤为重要。

对于压力容器的开孔补强计算方法一般有两种：一是等面积法，二是分析法。

本文对这两种方法作以比较和分析。

在石油化工行业中，压力容器上的开孔是不可避免的，如要开进料口、出料口、人孔等。

容器开孔后，一方面由于器壁承受载荷截面被削弱，引起局部应力的增加和容器承载能力的减弱；另一方面，器壁开孔和接管也破坏了原有结构的连续性，在工艺操作条件下，接管处将产生较大的弯曲应力，开孔边缘会出现很高的应力集中，形成了压力容器的薄弱环节。

因此，设计上必须对开孔采取有效的补强措施，使被削弱的部分得以补偿。

开孔补强基本原理2.1.等面积法该法是以受拉伸的开孔大平板作为计算模型的，即仅考虑容器壳体中存在的拉伸薄膜应力，且以补强壳体的一次总体平均应力作为补强原则。

当开孔较小时，开孔边缘的局部应力是以薄膜性质的应力为主的，但随着壳体开孔直径增大，开孔边缘不仅存在很大的薄膜应力，而且还产生很高的弯曲应力。

等面积法的开孔补强结构所形成的应力集中在某一区域内，当离孔边缘的距离越大，越接近薄膜应力。

它的特点是：角焊缝，具有应力突变，易产生应力集中点，受力状态不好。

2.2.分析法这种补强方法是以壳体极限分析为基础的，相对等面积法合理得多，但须受开孔壳体和补强接管的尺寸限制。

这种方法优点是：克服等面积法的缺点，在转角处采用圆滑过渡，减少结构形状的突变，减小应力集中程度。

将补强面积集中在应力最高点，充分利用补强面积，使补强更经济、合理。

对比分析3.1.等面积法等面积法顾名思义：壳体截面因开孔被削弱的承受强度的面积，须有补强材料予以等面积补偿，其实质是壳体截面因开孔丧失的强度，即被削弱的“强度面积”A乘以壳体材料在设计温度下的许用应力[σ]t，即A[σ]t，应由补强材料予以补偿，当补强材料与壳体材料相同时，则补强面积就等于削弱的面积，故称等面积法。

第13章 压力容器的开孔与补强本章重点内容及对学生的要求：（1） 回转壳体上开小孔造成的应力集中； （2） 开孔补强的原则、补强结构和补强计算； （3） 不另行补强的要求；（4） GB150-98对容器开孔及补强的有关规定。

第一节 容器开孔附近的应力集中1、 相关概念（1）容器开孔应力集中（Opening and stress concentration ）在压力容器或设备上开孔是化工过程操作所决定的，由于工艺或者结构的需要，容器上经常需要开孔并安装接管，例如：人孔、手孔、进料与出料口等等。

容器开孔接管后在应力分布与强度方面会带来下列影响：◆ 开孔破坏了原有的应力分布并引起应力集中。

◆ 接管处容器壳体与接管形成结构不连续应力。

◆ 壳体与接管连接的拐角处因不等截面过渡而引起应力集中。

上述三种因素均使开孔或开孔接管部位的引力比壳体中的膜应力大，统称为开孔或接管部位的应力集中。

（2）应力集中系数（stress concentration factor ）常用应力集中系数Kt 来描述开孔接管处的力学特性。

若未开孔时的名义应力为σ，开孔后按弹性方法计算出的最大应力为σmax ，则弹性应力集中系数为：σσmax=t K （1） 压力容器设计中对于开孔问题研究的两大方向是： ✧ 研究开孔应力集中程度，估算K t 值；✧ 在强度上如何使因开孔受到的削弱得到合理的补强。

2、平板开小孔的应力集中Fig. 1 Variation in stress in a plate containing a circular hole and subjected to uniform tension设有一个尺寸很大的巨型薄平板，开有一个圆孔，其小圆孔的应力集中问题可以利用弹性力学的方法进行求解。

承受单向拉伸应力开小圆孔的应力集中如图1所示，只要板宽在孔径的5倍以上，孔附近的应力分量为：⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎭⎫ ⎝⎛-+-=⎪⎪⎭⎫ ⎝⎛+-⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫⎝⎛+-+⎪⎪⎭⎫ ⎝⎛-=θστθσσσθσσσθθ2sin 32122cos 312122cos 34121242224222422222r a r a r a r a r a r a ra r r （2） 平板开孔的最大应力在孔边 2πθ±=处， 孔边沿a r =处：σσστπθθθ3,0max 2===±=r应力集中系数：0.3max==σσt K 3、薄壁球壳开小圆孔的应力集中如图2所示，球壳受双向均匀拉伸应力作用时，孔边附近任意点的受力为：Fig. 2 Variation in stress in a sphere shell containing a circular hole孔边处r=a ，σσ2max = , 应力集中系数0.2max==σσt K 4、薄壁圆柱开小圆孔的应力集中如图3所示，薄壁柱壳两向薄膜应力δσ21pD =，δσ42pD =，如果开有小圆孔，则孔边附近任意点的受力为：⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫⎪⎪⎭⎫ ⎝⎛-+-=⎪⎪⎭⎫ ⎝⎛+-⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫⎝⎛+-+⎪⎪⎭⎫ ⎝⎛-=θστθσσσθσσσσθθ2sin 32142cos 3141432cos 34122312422214212242222122r a r a r a r a r a r a ra r r （3）Fig. 3 Variation in stress in a cylindrical shell containing a circular hole孔边处r 1r 3r=a,=0,=(-con2),=02θθσσθστ。

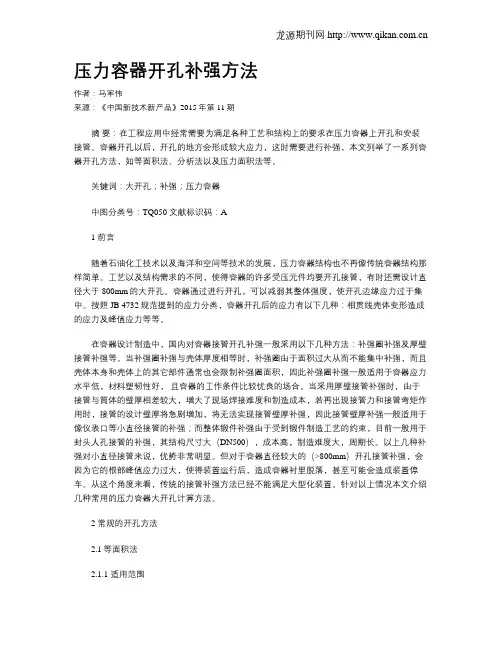

压力容器开孔补强方法作者：马军伟来源：《中国新技术新产品》2015年第11期摘要：在工程应用中经常需要为满足各种工艺和结构上的要求在压力容器上开孔和安装接管。

容器开孔以后，开孔的地方会形成较大应力，这时需要进行补强，本文列举了一系列容器开孔方法，如等面积法、分析法以及压力面积法等。

关键词：大开孔；补强；压力容器中图分类号：TQ050 文献标识码：A1 前言随着石油化工技术以及海洋和空间等技术的发展，压力容器结构也不再像传统容器结构那样简单。

工艺以及结构需求的不同，使得容器的许多受压元件均要开孔接管，有时还需设计直径大于800mm的大开孔。

容器通过进行开孔，可以减弱其整体强度，使开孔边缘应力过于集中。

按照JB 4732规范提到的应力分类，容器开孔后的应力有以下几种：相贯线壳体变形造成的应力及峰值应力等等。

在容器设计制造中，国内对容器接管开孔补强一般采用以下几种方法：补强圈补强及厚壁接管补强等。

当补强圈补强与壳体厚度相等时，补强圈由于面积过大从而不能集中补强，而且壳体本身和壳体上的其它部件通常也会限制补强圈面积，因此补强圈补强一般适用于容器应力水平低，材料塑韧性好，且容器的工作条件比较优良的场合。

当采用厚壁接管补强时，由于接管与筒体的壁厚相差较大，增大了现场焊接难度和制造成本，若再出现接管力和接管弯矩作用时，接管的设计壁厚将急剧增加，将无法实现接管壁厚补强，因此接管壁厚补强一般适用于像仪表口等小直径接管的补强；而整体锻件补强由于受到锻件制造工艺的约束，目前一般用于封头人孔接管的补强，其结构尺寸大（DN500），成本高，制造难度大，周期长。

以上几种补强对小直径接管来说，优势非常明显。

但对于容器直径较大的（>800mm）开孔接管补强，会因为它的根部峰值应力过大，使得装置运行后，造成容器衬里脱落，甚至可能会造成装置停车。

从这个角度来看，传统的接管补强方法已经不能满足大型化装置。

针对以上情况本文介绍几种常用的压力容器大开孔计算方法。

压力容器卷筒大开孔补强计算方法摘要：压力容器是能够承载一定压力的气体或液体容器，大开孔的压力容器为保证其抗压能力，需在开孔接管位置进行补强。

本文主要对压力容器大开孔补强的相关计算方法进行了分析，并对其进行比较，以找出最适合的补强方法。

关键词：压力容器；大开孔补强；计算方法随着工程技术的发展，对压力容器的要求也越来越高，压力容器常需要进行大的开孔接管工序，而在压力容器上进行开孔操作就会破坏原来的应力状态，使压力容器内的力平衡遭到破坏，因而为了恢复容器内应力平衡状态，需要对容器开孔位置进行补强，而对于补强的计算主要有以下几种方法。

1.压力面积法压力面积法是通过使圆筒、补强原件和接管有效截面产生的承载力与有效补强范围内产生的载荷相等来实现补强的一种计算方法，这种方法在计算时主要考虑补强材料薄膜应力即可，并没有涉及到容器开孔孔边弯曲强度问题，这一方法的计算方式虽然和以往等面积方法有所不同，但原理是一样的。

其计算通式是（Ap/Aσ+1/2）p≤[σ]，其中Ap是指压力容器有效补强范围内的压力作用面积，而Aσ是指补强元件、接管等有效承载面积，p是容器圆筒的设计压力，[σ]则是指所应用的补强材料的许用应力，从上面的计算式就可以看出这一方法的计算是建立在补强截面薄膜应力计算的基础上，而不涉及孔边弯曲应力，因而在实际应用中，常会因实际应力与计算结果相差太大而失去补强的目的，因此这种方法在实际工程中应用较少。

2.ASME计算法鉴于压力面积法在弯矩问题上的缺点，ASME方法就在压力面积法上增加了弯矩作用计算，在理论上就是在计算薄膜应力的同时增加弯矩应力计算，因而其计算通式是，Sb=，M=（/6+RRne）p，其中As是指开孔区域内的横截面面积，而I是指As面积中所对应的中性轴惯性矩，a是指中性轴和容器壁表面之间的距离，Rm是指课题平均的半径长度，Rnm是指接管颈平均的半径长度，e是指As面积中性轴和壳壁中面处之间的距离，由上面的计算式可以看出该计算方法对薄膜应力的计算和压力面积方法相同，并对补强范围进行了调整，然后在这一基础上增加了弯矩计算，弯矩应力主要包括两个部分，一是在实施开孔操作后在孔边缘产生的轴向拉力，二是开空前在开孔区域内压位置上差异不同所带来的弯矩，这一种计算方法较压力面积法更为进步，考虑了开孔位置边缘弯矩应力问题。

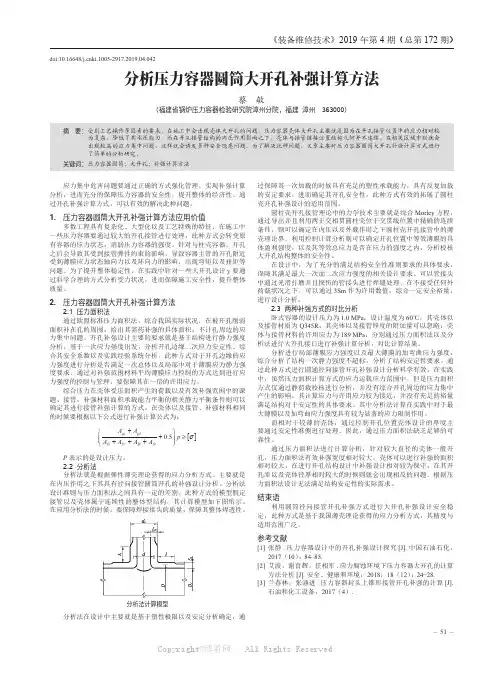

– 51 –《装备维修技术》2019年第4期（总第172期）doi:10.16648/ki.1005-2917.2019.04.042分析压力容器圆筒大开孔补强计算方法蔡敏（福建省锅炉压力容器检验研究院漳州分院，福建 漳州　363000）摘要： 受到工艺操作等因素的要求，在施工中会出现壳体大开孔的问题。

压力容器壳体大开孔主要就是因为在开孔接管位置中的应力相对较为复杂，降低了其承压能力。

而在开孔接管结构的内压作用影响之下，壳体与接管链接位置结构几何并不连续。

在相关区域中则就会出现较高的应力集中问题，这样就会诱发多种安全隐患问题。

为了解决此种问题，文章主要对压力容器圆筒大开孔补强计算方式进行了简单的分析研究。

关键词： 压力容器圆筒；大开孔；补强计算方法应力集中危害问题要通过正确的方式强化管理，实现补强计算分析，进而充分的保障压力容器的安全性，提升整体的经济性。

通过开孔补强计算方式，可以有效的解决此种问题。

1. 压力容器圆筒大开孔补强计算方法应用价值多数工程具有复杂化、大型化以及工艺特殊的特征，在施工中一些压力容器要通过较大的开孔接管进行处理，此种方式会转变原有容器的应力状态，消弱压力容器的强度。

针对与柱壳容器，开孔之后会导致其受到接管弹性约束的影响，导致容器主管的开孔附近受到薄膜应力状态轴向力以及环向力的影响，出现弯矩以及扭矩等问题。

为了提升整体稳定性，在实践中针对一些大开孔设计y 要通过科学合理的方式分析受力状况，进而保障施工安全性，提升整体质量。

2. 压力容器圆筒大开孔补强计算方法2.1 压力面积法通过欧盟标准压力面积法，综合我国实际状况，在被开孔削弱面积补在孔的周围，给出其需药补强的具体面积，不计孔周边的应力集中问题。

开孔补强设计主要的要求就是基于结构进行静力强度分析，基于一次应力强度出发，分析开孔边缘二次应力安定性。

综合其安全系数以及实践经验系统分析。

此种方式对于开孔边缘的应力强度进行分析是否满足一次总体以及局部中对于薄膜应力静力强度要求。

浅析压力容器常规设计规范中的开孔补强设计压力容器的开孔补强设计是压力容器设计的重要环节。

目前,国内压力容器按常规规范设计开孔补强时的常用标准主要有GB150—1998《钢制压力容器》（以下简称GB150)、HG2058-1998《钢制化工容器强度计算规定》(以下简称HG20582)及ASME 锅炉及压力容器规范第Ⅷ卷第一册《压力容器建造规则》(以下简称ASME）. GB150是强制性国家标准,是设计的最低要求,超出GB150开孔范围时，可以采用HG20582计算并遵循HG20583—1998《钢制化工容器结构设计规定》(以下简称HG20583）规定结构进行设计。

压力容器开孔补强设计的方法有很多，如等面积法、压力面积法、安定性分析法、极限分析法、PVRC法、增量塑性理论方法及实验屈服法等等.鉴于软硬件条件的限制和从设计成本考虑,国内一般采用等面积法和压力面积法进行开孔补强设计，上面提及的设计规范就是采用这两种方法设计开孔补强的.1。

各规范开孔补强方法的理论基础GB150和ASME规范均采用等面积法进行开孔补强设计,而HG20582中的补强计算采用的是压力面积补强法。

压力面积法与等面积法的实质是一致的,都是从确保容器受载截面的一次平均应力(平均强度）在一倍许用应力水平的计算方法，都未计及开孔边缘的局部应力和峰值应力对开孔的作用，只是两种方法对壳体有效补强范围的确定上有所不同；在补强金属面积的配置上，压力面积法比等面积法更具有密集补强的特点,对缓和接管根部应力集中的作用较大。

2各规范开孔补强方法的适用范围比较GB150和ASME规范均适用于壳体上开圆形、椭圆形(或类似形状）或长圆形孔.GB150规定孔的短径与长径之比应不大于0。

5;而ASME规定当短径与长径之比小于0. 5时,应增强短径方向的补强。

各规范对开孔直径的相对大小均有限制：GB150适用于d /D t ≤0.5；HG20582适用于d /Dt ≤0.8；而ASME适用于d /D t ≤0。

第三章 压力容器常见结构的设计计算方法常见结构的设计计算方法4.1 圆筒4.2 球壳 4.3 封头4.4 开孔与开孔补强 4.5 法兰4.6 检验中的强度校核4.1.1 内压圆筒 1）GB150中关于内压壳体的强度计算考虑的失效模式是结 构在一次加载下的塑性破坏，即弹性失效设计准则。

2）壁厚设计釆用材料力学解（中径公式）计算应力，利用第一强度理论作为控制。

轴向应力：环向应力：（取单位轴向长度的半个圆环）校核：σ1＝σθ，σ2＝σz ，σ1＝0 σθ≤[σ]t ·φ对应的极限压力：2）弹性力学解（拉美公式）讨论：1）主应力方向？应力分布规律？径向、环向应力非线形分布（内壁应力绝对值最大），轴向应力均布； 2）K 对应力分布的影响？越大分布越不均匀，说明材料的利用不充分； 例如，k ＝1.1时，R ＝1.1内外壁应力相差10%； K ＝1.3时，R ＝1.35内外壁应力相差35%； 4 常见结构的设计计算方法 962）弹性力学解（拉美公式）主应力：σ1＝σθ，σ2＝σz ，σ3＝σr 屈服条件：σⅠ＝σ1＝σθ＝σⅡ＝σ1－μ（σ2＋σ3）＝σⅢ＝σ1－σ3＝σⅣ＝3）GB150规定圆筒计算公式（中径公式）的使用范围为：p/[σ]·φ≤0.4（即≤1.5）4.1.2 外压圆筒1）GB150中关于外压壳体的计算所考虑的失效模式：弹性失效准则和失稳失效准则（结构在横向外压作用下的横向端面失去原来的圆形，或轴向载荷下的轴向截面规则变化）2）失稳临界压力的计算长圆筒的失稳临界压力（按Bresse公式）：长圆筒的失稳临界压力（按简化的Misse公式）：失稳临界压力可按以下通用公式表示：圆筒失稳时的环向应力和应变：定义——外压应变系数于是取稳定系数m＝3，有·应变系数A的物理意义－系数A是受外压筒体刚失稳时的环向应变，该系数仅与筒体的几何参数L、D。

、δe 有关，与材料性能无关·应力系数B的物理意义：与系数A之间反映了材料的应力和应变关系（应力），可将材料的δ－ε曲线沿σ轴乘以2/3而得到B－A曲线。

使用SW6—2011计算压力容器开孔补强的几个问题作者：司文华来源：《山东工业技术》2013年第10期【摘要】开孔补强是压力容器设计中必不可少的一部分，在压力容器结构设计前需要使用SW6-2011过程设备强度计算软件进行强度计算。

为保证计算的准确性，必须透彻理解SW6-2011软件计算的理论基础，但在实际工作中，一些设计者常常会忽视标准规范中的某些说明或者对计算理论的理解不够透彻而导致取值错误，直接影响了设备的安全可靠性。

本文列举了几个在日常工作中经常遇到的在使用SW6-2011计算压力容器开孔补强时需要注意的问题及通常的处理办法，提醒设计者在设计工作中引起足够重视。

【关键词】开孔补强；压力容器；SW6-20110 引言为满足工艺或结构需要，在压力容器设计中开孔是必不可少的。

容器开孔接管后会引起开孔或接管部位的应力集中，再加上接管上会有各种外载荷所产生的应力及热应力，以及容器材料和制造缺陷等各种因素的综合作用，使得开孔和接管附近就成为压力容器的薄弱部位。

虽然标准和规范对设计和计算都作了较为详细的规定，但在使用SW6-2011过程设备强度计算软件计算开孔补强时需要注意对标准规范中有关定义的理解和把握，灵活运用软件，必要时对有关数据进行调整，才能得到正确的结论，保证设备的安全可靠性。

1 补强方法及适用范围1.1 计算时应注意的问题在使用SW6-2011计算开孔补强之前要先判断接管的直径和壁厚是否满足GB150.3-2011中6.1.3不另行补强的最大开孔直径[1]的要求，满足要求的可以不进行计算，没有进行判断直接输入数据的，生成计算书会显示满足不另行补强的最大开孔直径的要求，不予进行计算。

还需要注意的是单个孔开孔补强计算合格，然而该孔的有效补强区B=2d范围内还有其他开孔，形成孔桥的，则应按孔桥处理。

在计算两相邻开孔中心的间距或者任意两孔中心的间距时对曲面间距应按弧长计算，按照弦长或中心线垂直距离计算是不正确的。

浅谈常规压力容器的开孔补强设计摘要：在压力容器上开孔，将会使压力容器的承压能力降低，在其设计工艺条件下会产生危险，因此压力容器开孔后需进行补强，本文介绍了压力容易开孔补强的两种方法和应注意的问题，并针对实例进行了计算演示。

关键词：压力容器补强开孔随着化工行业的发展，压力容器在化工厂中越来越普遍，其安全性也越来越受到重视。

开孔补强设计是压力容器设计中必不可少的一部分，标准和规范中虽然对设计和计算都作了较为详细的规定，但安全、经济、合理的设计仍是摆在我们面前的一个课题。

一旦计算有误就会造成容器的破坏，甚至引起工作人员的伤害，或者造成经济上的浪费。

按照GB150-1998《钢制压力容器》规定，在压力容器的设计过程中，应采用适当的开孔补强设计。

下面就对压力容器的开孔补强进行分析。

一、开孔补强方法的选择1.压力面积法压力面积是西德AD规范中采用的开孔补强方法，其开孔率可达0.8，较等面积法为大。

当开孔率超出等面积法适用范围时，常采用该法进行补强：压力面积法的意义如下。

式中，AP-为补强有效范围内的压力作用面积；Aσ-为补强有效范围内的壳体、接管、补强金属的截面积；P-设计压力；[σ]-材料许用应力公式（1）是以在壳体有效补强区域中的压力载荷与壳体的承载能力相平衡为基础的，即压力在壳体受压面积上形成的载荷与有效补强范围中的壳体、接管、补强材料的面积所具有的承载能力相平衡。

由式（1）的变形得出式（1a）：式中左端项即压力在壳体受压面积上形成的载荷。

式中右端项为材料所具有的承载能力材料的承载能力，应大于压力引起的载荷，所以使用不等号相联接。

右端项中是由于采用“中径”公式的缘故。

2.等面积补强法等面积法是以拉伸的开孔大平板为计算模型的。

但随着壳体开孔直径增大，开孔边缘不仅存在很大的薄膜应力，而且还产生很高的弯曲应力，故该方法不能相适应。

补强计算时，在有效补强范围内的所有多余面积（即有效厚度提供的面积扣除壳体或接管本身强度所需的面积）均可作为补强面积。
