浅谈点支承玻璃幕墙

点支承玻璃幕墙设计与施工质量管控摘要：点支承玻璃幕墙即所谓的金属支承结构点支承玻璃幕墙，它主要由玻璃板材、支承装置和支承结构三部分组成。

点支承玻璃幕墙由于具有结构新颖、视觉通透、安全耐用、传力可靠的优良特性，非常受建筑设计师们的欢迎和喜爱。

点支承玻璃幕墙独特的构思，简练的结构，快捷的安装，方便的操作，容易使设计或施工人员在工作过程中产生不认真的态度，不到位的监控，从而给点支承幕墙的设计施工埋下隐患。

鉴于这种现状及情况，就实际应用中点支承玻璃幕墙设计施工中的经验谈几点看法，以供参考。

关键词：点支承；玻璃幕墙；设计与施工；质量1 建筑幕墙以及点支承玻璃幕墙建筑幕墙一般分为玻璃幕墙、金属幕墙和石材幕墙等三种形式，其中，玻璃幕墙的支承结构主要包括框支承、无框和点支承玻璃幕墙。

点支承玻璃幕墙一般主要由三部分组成，分别是玻璃面板、点支承装置和支承结构。

点支承玻璃幕墙，就是所谓的金属支承结构点支玻璃幕墙。

其主要特点有：（1）形式多样的支承结构；（2）稳固美观的结构，精巧实用的构件；（3）特有的球铰连接方式，具有较强的吸收变形能力。

2 幕墙的结构设计2.1 新颖性幕墙设计应具有创新性和巧妙的构思；设计师的意图和风格应能很好地展现；外装设计应具有创意和一定的艺术造诣。

2.2 确定幕墙的结构体系和结构选型点支承玻璃幕墙主要有平面和空间两种结构体系。

其中，空间结构体系相对于平面结构体系来说，具有稳固性好，成本低，刚度大，抗震性好等优点。

结构选型的目的主要是根据建筑的实际情况，合理确定结构类型和结构体系以及对结构进行合理的布置。

结构选型要尽可能达到可靠、经济、方便施工和技术领先的目的。

2.3 点支承玻璃幕墙的支撑结构支承装置在实际施工中必须符合相关规定，玻璃面板在支承点处的转动变形主要根据点承头来实现的，当玻璃面板的尺寸较大，承受的荷载大以及转动变形较大时，活动式支撑装置应当采用转动球铰的形式。

点支承玻璃幕墙有很多种类，其中，目前使用最多是的全玻璃式、钢结构式和拉索式三种玻璃幕墙。

点支承玻璃幕墙设计与施工质量管控随着城市建设的不断发展，玻璃幕墙已经成为现代建筑外立面的主流选择。

具有透光性好、美观大方、节能环保等特点，玻璃幕墙不仅提升了建筑的外观质感，也为建筑的节能环保做出了重要贡献。

随着幕墙工程应用的不断增加，幕墙设计与施工质量问题逐渐凸显，严重影响了建筑的外观和使用性能。

本文将围绕点支承玻璃幕墙设计与施工质量管控展开讨论，为大家介绍关于该主题的相关知识和注意事项。

一、点支承玻璃幕墙设计1. 设计规范点支承幕墙设计应符合当地建筑规范，并满足建筑的结构和设备要求。

工程设计应有相关资质，设计人员应具备相关专业背景和经验。

2. 结构选材点支承玻璃幕墙构架的选材应符合国家规定的标准，且应具备良好的抗风压性能和稳定性，以确保幕墙在风力作用下的安全性和稳定性。

3. 玻璃选择玻璃选择应符合相应的国家标准，包括玻璃的类型、厚度、强度等。

针对不同的建筑环境和需求，还应考虑玻璃的隔热、隔音等性能。

4. 角膜系统设计角膜系统是玻璃幕墙的重要组成部分，其设计应符合强度、密封性、防水性等方面的要求，以确保角膜系统的可靠性和使用寿命。

导向系统在点支承玻璃幕墙中起着重要的支撑和固定作用，其设计应充分考虑结构的稳定性和可靠性，避免出现因导向系统松动或损坏导致的安全隐患。

1. 严格管理施工单位应根据设计要求和相关规范，建立施工管理制度，制定施工方案、材料采购等计划，并严格按照施工流程进行管理和监督。

2. 施工人员要求施工人员应具备相关的操作证书和技能，按照施工要求和工艺规范进行操作，并接受相关安全、质量培训，提高施工质量和安全管理水平。

3. 材料检验在进行施工前，应对所采购的材料进行严格的检验和验收，确保材料符合设计要求和相关标准，避免因材料质量问题导致施工质量问题。

4. 施工工艺控制在进行施工过程中，应按照设计要求和工艺规范进行操作，严格控制施工工艺，避免出现不良现象，如漏玻璃、错位、偏差等。

5. 施工质量验收通过上述对点支承玻璃幕墙设计和施工质量管控的介绍，我们可以看到，点支承玻璃幕墙的设计与施工质量管控对于确保建筑外观和使用性能至关重要。

点支承玻璃幕墙设计与施工质量管控1. 引言1.1 背景介绍目前，国内外在点支承玻璃幕墙的设计与施工方面已经积累了丰富的经验和技术手段，但在实际应用中仍存在一些质量管控不到位的情况，导致一些工程出现质量问题，甚至安全隐患。

对点支承玻璃幕墙的设计与施工质量管控进行进一步研究与探讨，具有重要的实践意义和指导意义。

本文旨在探讨点支承玻璃幕墙设计与施工质量管控的原则、要点、方法以及质量管控中的常见问题，并提出改进建议，旨在为相关从业人员提供参考，促进我国点支承玻璃幕墙行业的健康发展。

1.2 研究目的研究目的是为了深入探讨点支承玻璃幕墙设计与施工质量管控的关键问题，从而提高幕墙工程的质量和安全水平。

通过对设计原则、施工要点和质量管控方法的分析，旨在为幕墙行业相关人员提供指导，减少施工过程中的问题和质量隐患。

本研究还将就质量管控中常见问题进行探讨，总结出改进建议，以期为幕墙工程的持续改进提供参考。

通过本研究，希望能够提高点支承玻璃幕墙工程的设计与施工质量，确保建筑物的安全性和可靠性，为行业发展和城市建设做出贡献。

1.3 意义点支承玻璃幕墙作为现代建筑设计的重要组成部分，其设计与施工质量直接关系到建筑整体的美观性、安全性和耐久性。

对点支承玻璃幕墙设计与施工质量进行管控具有重要的意义。

良好的设计与施工质量管控可以确保幕墙系统达到预期的设计效果，满足建筑师和业主的需求，提升建筑的整体形象和品质。

质量管控还可以有效降低设计和施工过程中出现的问题和风险，减少后期维护和修复成本，延长幕墙系统的使用寿命。

严格的质量管控还可以提升施工企业的信誉和竞争力，为企业赢得更多的订单和客户信任。

对点支承玻璃幕墙设计与施工质量进行有效管控，不仅可以提升建筑质量和形象，还可以保障建筑安全并促进建筑行业的健康发展。

2. 正文2.1 点支承玻璃幕墙设计原则点支承玻璃幕墙设计原则是指在进行点支承玻璃幕墙设计时，需要遵循一些基本原则，以确保幕墙的安全性、美观性和实用性。

点支承玻璃幕墙设计与施工质量管控随着现代建筑技术的发展，玻璃幕墙已经在建筑设计中占据了越来越重要的地位。

而在玻璃幕墙的设计与施工过程中，点支承系统是其中的重要组成部分。

点支承系统的设计与施工质量管控是玻璃幕墙设计与施工的重要环节。

一、点支承系统的基本结构点支承系统是一种常见的玻璃幕墙支撑结构，通过将玻璃板固定在铰链或球头节点上，形成一种点支承型结构，使得玻璃在墙体上的支撑点集中在极少数几个点上。

点支承系统主要由以下组成部分构成：1.支撑结构：包括墙体结构、节点与承重构件。

2.玻璃板：充当墙体的主要承重结构。

3.点支撑件：包括铰链、球头、化学锚固等承重连接件。

点支承系统设计需要考虑的因素众多，包括玻璃板的尺寸、厚度、预应力等，节点的材料、形式、连接方式、数量等，还需要考虑外部环境的影响，如气候、风压、地震等因素。

在设计时需要重点考虑以下几点：2.材料的选择和质量要求：由于点支承系统承重能力的限制，设计时需要选用高强度、高可靠性的材料，且对材料的质量要求相对较高，设计中需要仔细思考其耐久性、腐蚀性、强度等指标。

3.梁与柱设计的考虑：点支承系统是在墙体结构上进行固定的，因此在设计中需要重点关注墙体结构的支撑能力，以及梁与柱的设计，以将玻璃上的荷载合理分配到墙体结构上。

4.施工导图的设计：点支承系统相对传统幕墙结构而言属于比较复杂的系统，需要设计详细的施工导图，以确保施工过程中的安全性和正确性。

三、点支承系统施工的管控要点在点支承系统施工过程中，设计方需要紧密配合施工方，对施工过程进行全面的管控和监督，以确保其安全、高质量地完成。

其中需要注意以下几点：1.施工图纸的符合性：施工图纸必须严格符合设计要求，任何细节方面的差错都可能成为施工中或者后期使用中的安全隐患。

2.点支承件的品质和安装：点支承件作为点支承系统的核心构成部分，材料品质和安装质量对于结构的承载能力、稳定性和安全性至关重要。

3.操作规范和安全措施的执行：在点支承系统安装时施工人员需要严格按照操作规范进行作业，并采取相应的安全措施，如安全带等。

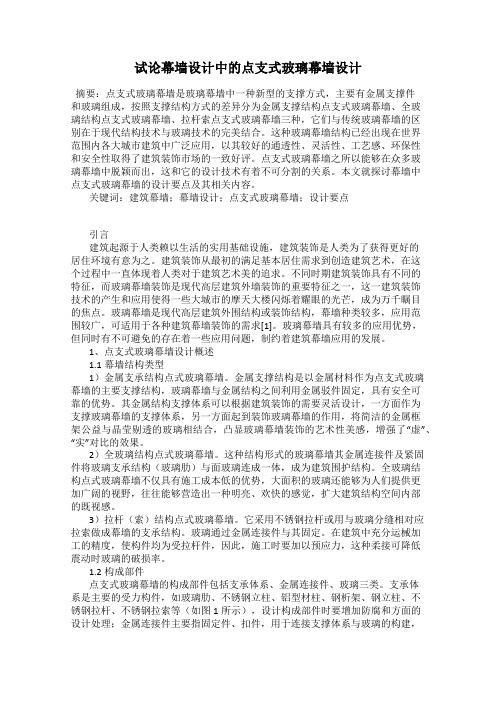

试论幕墙设计中的点支式玻璃幕墙设计摘要：点支式玻璃幕墙是玻璃幕墙中一种新型的支撑方式，主要有金属支撑件和玻璃组成，按照支撑结构方式的差异分为金属支撑结构点支式玻璃幕墙、全玻璃结构点支式玻璃幕墙、拉杆索点支式玻璃幕墙三种，它们与传统玻璃幕墙的区别在于现代结构技术与玻璃技术的完美结合。

这种玻璃幕墙结构已经出现在世界范围内各大城市建筑中广泛应用，以其较好的通透性、灵活性、工艺感、环保性和安全性取得了建筑装饰市场的一致好评。

点支式玻璃幕墙之所以能够在众多玻璃幕墙中脱颖而出，这和它的设计技术有着不可分割的关系。

本文就探讨幕墙中点支式玻璃幕墙的设计要点及其相关内容。

关键词：建筑幕墙；幕墙设计；点支式玻璃幕墙；设计要点引言建筑起源于人类赖以生活的实用基础设施，建筑装饰是人类为了获得更好的居住环境有意为之。

建筑装饰从最初的满足基本居住需求到创造建筑艺术，在这个过程中一直体现着人类对于建筑艺术美的追求。

不同时期建筑装饰具有不同的特征，而玻璃幕墙装饰是现代高层建筑外墙装饰的重要特征之一，这一建筑装饰技术的产生和应用使得一些大城市的摩天大楼闪烁着耀眼的光芒，成为万千瞩目的焦点。

玻璃幕墙是现代高层建筑外围结构或装饰结构，幕墙种类较多，应用范围较广，可适用于各种建筑幕墙装饰的需求[1]。

玻璃幕墙具有较多的应用优势，但同时有不可避免的存在着一些应用问题，制约着建筑幕墙应用的发展。

1、点支式玻璃幕墙设计概述1.1幕墙结构类型1）金属支承结构点式玻璃幕墙。

金属支撑结构是以金属材料作为点支式玻璃幕墙的主要支撑结构，玻璃幕墙与金属结构之间利用金属驳件固定，具有安全可靠的优势。

其金属结构支撑体系可以根据建筑装饰的需要灵活设计，一方面作为支撑玻璃幕墙的支撑体系，另一方面起到装饰玻璃幕墙的作用，将简洁的金属框架公益与晶莹剔透的玻璃相结合，凸显玻璃幕墙装饰的艺术性美感，增强了“虚”、“实”对比的效果。

2）全玻璃结构点式玻璃幕墙。

这种结构形式的玻璃幕墙其金属连接件及紧固件将玻璃支承结构（玻璃肋）与面玻璃连成一体，成为建筑围护结构。

浅析幕墙设计中的点支式玻璃幕墙设计摘要：点支式玻璃幕墙是幕墙支承体系中最简单的一个，最大限度的通透性是这个系统最大的特点。

本文通过分析，从点支式玻璃幕墙中空及夹层玻璃板的承载特点出发，结合试验与数值计算的结果，给出了点支式中空及夹层玻璃板的垂直荷载作用下的应力、挠度的计算方法。

关键词：幕墙设计点支式玻璃幕墙设计特点一、点式玻璃幕墙技术的特点由于建筑点式玻璃幕墙技术是由金属连接件和紧固件将玻璃与支承结构连接成一个整体的组合式建筑结构，与有框( 含隐框、半隐框) 玻璃幕墙相比，点式玻璃幕墙技术的特点:1．通透性好: 由于大片玻璃是通过几个点与支承结构相连接，因此视线被遮挡的面积降低到最小，使视野开阔到最大限度。

2. 安全性好: 经过钢化后的玻璃石通过金属件用机械的手段固定到支承结构上，耐候密封胶只起密封作用而不考虑其他受力，即使在外来撞击下，使单片玻璃破坏落下“玻璃雨”，也不可能出现整块玻璃坠落的严重伤人事故。

3. 灵活性好: 由于在金属连接件和紧固的设计中考虑了各种措施，使每个连接点可以自由转动外，还允许有一定的位移，用于调节土建施工中不可避免的误差，因此，玻璃不会产生安装应力，并且可以适应支承结构受荷载后产生的变形，使玻璃受力状态良好，不仅如此，用点式连接方法可以最大程度地体现建筑造型的要求。

4. 工艺感强: 点式结构可以使用许多种形式，变化无穷，有良好的工艺性、艺术性，便于设计师选择使用。

5. 环保节能: 由于建筑点式玻璃追求明快的风格，因而在玻璃的使用上多选择光污染极小的白玻、超白玻和低辐射玻璃，同时辅以室内或室外遮阳系统，在减少甚至杜绝污染的同时，可大大降低能耗，尤其是使用中空技术，效果更加明显。

点支式玻璃幕墙建筑体系是用金属连接件和紧固件将建筑玻璃与金属( 或玻璃) 支撑结构连接成整体的新型组合式建筑结构形式( 1) 。

现行点支式玻璃幕墙下程技术规程规定分别使用下列( 1) 、( 2) 式计算点支单层玻璃在垂直荷载作用下，长边边缘应力和板心挠度。

钢结构点支撑玻璃幕墙施工技术解析摘要：本文介绍了钢结构点支撑玻璃幕墙的施工概况和步骤，指出了其施工过程中的注意事项和质量要点，希望可为同行提供参考。

关键词：钢结构；支撑点；玻璃幕墙；施工技术引言玻璃幕墙在近数十年来，发展迅速，已经开始走向成熟。

钢结构点支撑玻璃幕墙施工简单、风格时尚，施工完成后，建筑视野相当开阔，具有强烈的艺术感，目前已经在高档楼宇中得到广泛应用。

钢结构点支撑玻璃幕墙主要由玻璃面板、驳接系统以及钢支撑结构组成。

一、钢结构点支撑玻璃幕墙的施工准备及加工1、施工准备根据设计图纸，对材料的相关参数进行确认，选择合格的供应商。

材料在进入施工场地时，要对选购的材料进行检查，包括材料的型号、外观、规格、材质、性能检查报告及出厂合格证等，对于不满足相关国家标准的材料不得进场，达不到设计要求的不得使用;安装设备及器具是确保工程顺利完成的基础，对于采购的器具，要有产品合格证明文件，并确保器具的加工精度。

同时，器具要定期进行保养和维护，确保其良好的使用性能；在钢结构点支撑式玻璃幕墙施工过程中，对于常用的机械设备。

如吊塔、井架、外用电梯、电钻、电动葫芦、钢尺、电焊机等要及时进行清点和管理，避免由于工具的缺失导致工期的延误。

2、加工阶段玻璃在加工过程中，要控制其偏差不得超过允许的范围;在开孔时，定位工作要做好，确保孔径和孔位的精度，孔的边缘不得存在毛刺。

在对幕墙构件进行加工时，杆件端头倾斜度许用偏差控制在15°以内，根据《铆钉用通孔》规范的要求，对铆钉的尺寸偏差进行控制根据《建筑设计规范》的相关规定，对幕墙进行设计，需要在幕墙单元间设置伸缩缝;在地震力的作用下，单元和主体间连接件的受力会进行变动调节，因此要对构件厚度进行选择，对玻璃起到很好的缓冲作用，防止相互撞裂，在强烈的振动下出现拉裂，并且选择恰当的耐候胶。

二、钢结构点支撑玻璃幕墙施工的注意事项1、校准与处理埋件时要注意的事项安装玻璃幕墙前要测量建筑物主体结构，测量放线，根据施工控制线校准预备的埋件，如果勘测到位置不佳、或者遗漏的埋件，最好按照设计处理。

浅谈钢结构点支承玻璃幕墙施工技术及质量控制要点摘要：钢结构点支承玻璃幕墙作为玻璃和钢结构有机结合的产物，由于其具有通透性好、美观大方的特点，已成为建筑发展水平的一个重要标志。

但由于钢结构点支承玻璃幕墙结构特殊和涉及材料种类多，因此要求其安装技术也较高，因此在施工时，严格按照规范和要求施工，在施工各个环节做好应对措施，其安全性和施工质量是可以得到保证的。

本文对浅谈钢结构点支承玻璃幕墙施工技术及质量控制要点进行了分析。

关键词：浅谈钢结构点支承玻璃幕墙施工技术质量控制一、点支承玻璃幕墙的构成和分类1、点支承玻璃幕墙组要由玻璃、钢爪和支承结构组成。

1）玻璃面板：点支承幕墙一般采用钢化夹胶玻璃做面层，这种材料具有和支承结构连接可靠的优点，但是与支承结构之间只用了数个点连接，可能引起应力集中现象，对玻璃的强度和质量要求较高．2）钢爪：钢爪是幕墙结构中的连接结构，通常用钢爪的钢轴与玻璃四角的圆孔相连，然后在钢轴和圆孔之间利用套管作为内衬，在连接过程中，应该保证玻璃和钢爪之间可以有一定的活动余地。

钢爪常采用不锈钢精密制造，具有一定的刚度，可以用来承受面板的重力和水平力作用，同时能够承受风力、地震力作用。

3）支承结构：支承玻璃幕墙的支承结构主要由单根杆件，桁架或拉索、拉杆、桁架等组成。

一般单根杆件横梁及立柱均为受弯梁状态，制作也比较简单，跨度不大时，应用最为广泛。

2、点支承玻璃幕墙的分类。

目前，点支承幕墙一般根据幕墙内支承结构形式可以分为全玻璃式点支承幕墙、钢构式玻璃幕墙和拉索式玻璃幕墙三类。

1 ）全玻璃式点支承幕墙。

这种幕墙的内支承结构为玻璃肋，玻璃肋支承在主体结构上，玻璃肋上安装有钢制连接板，不锈钢爪接件固定在连接板上。

幕墙的面板玻璃四角开孔，用安装在玻璃肋上的连接件中的螺栓穿入面板玻璃孔中与连接件紧固。

这种玻璃幕墙是最为常见的一种，具有施工方便，简洁豪华，一般会在幅宽较大但是高度不高的场所使用。

其立面豪华，适合大型商场的外立面或大型体育馆的首层厅。

点支承玻璃幕墙设计探讨摘要：点支承玻璃幕墙是玻璃幕墙工程施工中应用较为广泛的一种形式，其设计直接关系到工程整体的质量和性能。

本文对点支承玻璃幕墙的设计展开了探讨，分析了水平风荷载、温差变化等对承重索拉力的影响，为相关玻璃幕墙设计提供参考。

关键词：点支承；玻璃幕墙；设计；承重索拉力随着我国建筑施工技术的快速发展以及城市建设的不断进步，玻璃幕墙以其视野开阔、采光性好、整体美观性强等优点，在建筑工程中的应用越来越广泛。

其中，点支承玻璃幕墙是一种较为常用的玻璃幕墙形式，能够满足不同建筑结构性能和装饰效果的需求。

因此，对点支承玻璃幕墙的设计展开探讨具有十分重要的意义。

1 承重索截面设计根据构造要求承重索仅承担玻璃面板自重。

为使玻璃面板在与玻璃肋没有连接时保持整体稳定，同时考虑到温度变化会引起一定的伸缩变形、松弛和拉力变化，承重索通常需要施加一定的预应力，预应力沿拉索长度方向呈等值分布，任何工况下承重索上下两端均需处于受拉状态。

在工作状态下拉索承受预应力、玻璃面板自重及温度和水平风荷载作用。

玻璃面板安装后，面板自重传递到承重索上，承重索受力呈上大下小分布，由于玻璃面板尺寸远小于索长，面板自重可近似按均布荷载考虑，索力可简化为近似直线分布，预应力拉索自重影响较小，可忽略不计。

假定玻璃自重线荷载为qg，幕墙面板总高度为l，则一个分格宽度范围内的玻璃面板总重为qgl。

考虑到拉索初始预应力T0，承重索上端拉力为T0+qgl/2；下端拉力为T0–qgl/2；上下端拉力差值即为玻璃面板的自重。

在水平风荷载作用下由于拉索协同玻璃肋共同变形，会引起索拉力产生增量ΔT；在温差作用下Tt会引起索力显著变化，具体受力示意如图1所示。

图1 承重索受力示意（a）①预张拉；（b）②=①+玻璃自重；（c）③=②+水平荷载；（d）④=③+温度作用为保持承重索下端一直处于受拉状态，T0–qgl/2应不小于0，考虑到温度作用影响及应预留一定的安全储备，下端最小拉力可取面板自重的一半，即T0–qgl/2=qgl/2，由此可知T0=qgl，则拉索的初始预应力一般可取面板的自重为宜。

非承重玻璃肋点支承全玻璃幕墙施工工法非承重玻璃肋点支承全玻璃幕墙施工工法一、前言非承重玻璃肋点支承全玻璃幕墙是指将玻璃外墙作为建筑的装饰和保护层，不承受建筑自重的一种幕墙形式。

该工法具有独特的优势和特点，适用于不同类型的建筑，为建筑提供了更高的透光性和美观度。

二、工法特点非承重玻璃肋点支承全玻璃幕墙的主要特点包括：1. 采用肋点支承的方式，通过肋点将玻璃板固定在幕墙结构上，不需要使用其他的支撑结构；2. 全玻璃构造，增加了建筑的透光性和视觉效果，提高了建筑的美观度；3. 内外表面均为玻璃，具有优良的耐候性和抗污染性；4. 工程造价低，施工周期短，方便快捷。

三、适应范围非承重玻璃肋点支承全玻璃幕墙适用于高层建筑、商业综合体、办公楼等各类建筑，尤其适用于那些追求透光性和美观度的项目。

四、工艺原理该工法的实际应用要基于科学的理论和技术措施，具体如下：1. 施工工法与实际工程的联系：通过对幕墙结构和玻璃板之间的协调与连接进行分析，确保施工工法的质量与实际工程要求一致；2. 技术措施：采用先进的技术设备和材料，确保施工质量；利用计算机模拟和仿真技术，分析和优化工程施工步骤，提高施工效率。

五、施工工艺非承重玻璃肋点支承全玻璃幕墙的施工工艺包括以下几个阶段：1. 基础准备：对幕墙结构进行检查和准备工作，确保施工条件满足要求；2. 玻璃面板安装：通过肋点支承将玻璃板固定在幕墙结构上，采用粘结剂或金属连接件进行连接；3. 玻璃面板连接：将玻璃板与玻璃板之间进行连接，形成连续的幕墙结构；4. 密封处理：对玻璃面板及其连接部位进行密封处理，确保幕墙具有良好的防水性能；5. 后续工序：进行必要的清洁、保养和维护工作，以确保幕墙的长期使用效果。

六、劳动组织在施工过程中，需要合理组织施工人员，利用科学的劳动力分配和调度，确保施工进度和质量。

七、机具设备该工法需要使用一些特殊的机具设备，包括升降机、吊篮、玻璃吸盘、防护网等，以保证施工过程的顺利进行。
