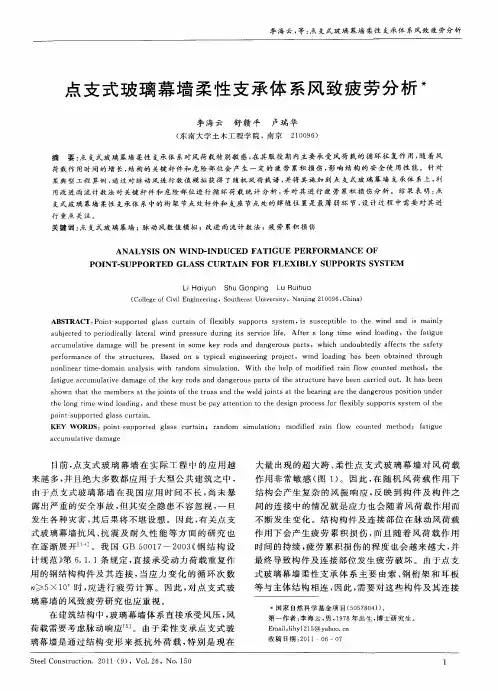

点支式玻璃幕墙分析

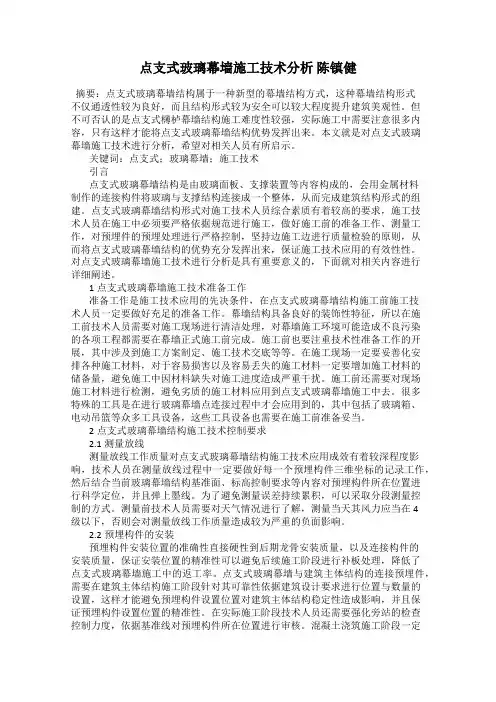

点支式玻璃幕墙施工技术分析陈镇健摘要：点支式玻璃幕墙结构属于一种新型的幕墙结构方式，这种幕墙结构形式不仅通透性较为良好，而且结构形式较为安全可以较大程度提升建筑美观性。

但不可否认的是点支式欂栌幕墙结构施工难度性较强，实际施工中需要注意很多内容，只有这样才能将点支式玻璃幕墙结构优势发挥出来。

本文就是对点支式玻璃幕墙施工技术进行分析，希望对相关人员有所启示。

关键词：点支式；玻璃幕墙；施工技术引言点支式玻璃幕墙结构是由玻璃面板、支撑装置等内容构成的，会用金属材料制作的连接构件将玻璃与支撑结构连接成一个整体，从而完成建筑结构形式的组建。

点支式玻璃幕墙结构形式对施工技术人员综合素质有着较高的要求，施工技术人员在施工中必须要严格依据规范进行施工，做好施工前的准备工作、测量工作，对预埋件的预埋处理进行严格控制，坚持边施工边进行质量检验的原则，从而将点支式玻璃幕墙结构的优势充分发挥出来，保证施工技术应用的有效性性。

对点支式玻璃幕墙施工技术进行分析是具有重要意义的，下面就对相关内容进行详细阐述。

1点支式玻璃幕墙施工技术准备工作准备工作是施工技术应用的先决条件，在点支式玻璃幕墙结构施工前施工技术人员一定要做好充足的准备工作。

幕墙结构具备良好的装饰性特征，所以在施工前技术人员需要对施工现场进行清洁处理，对幕墙施工环境可能造成不良污染的各项工程都需要在幕墙正式施工前完成。

施工前也要注重技术性准备工作的开展，其中涉及到施工方案制定、施工技术交底等等。

在施工现场一定要妥善化安排各种施工材料，对于容易损害以及容易丢失的施工材料一定要增加施工材料的储备量，避免施工中因材料缺失对施工进度造成严重干扰。

施工前还需要对现场施工材料进行检测，避免劣质的施工材料应用到点支式玻璃幕墙施工中去。

很多特殊的工具是在进行玻璃幕墙点连接过程中才会应用到的，其中包括了玻璃箱、电动吊篮等众多工具设备，这些工具设备也需要在施工前准备妥当。

2点支式玻璃幕墙结构施工技术控制要求2.1测量放线测量放线工作质量对点支式玻璃幕墙结构施工技术应用成效有着较深程度影响，技术人员在测量放线过程中一定要做好每一个预埋构件三维坐标的记录工作，然后结合当前玻璃幕墙结构基准面、标高控制要求等内容对预埋构件所在位置进行科学定位，并且弹上墨线。

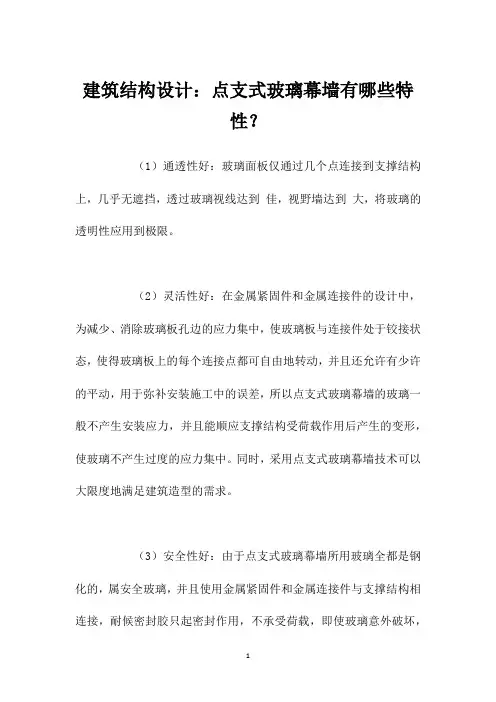

建筑结构设计：点支式玻璃幕墙有哪些特
性？
（1）通透性好：玻璃面板仅通过几个点连接到支撑结构上，几乎无遮挡，透过玻璃视线达到佳，视野墙达到大，将玻璃的透明性应用到极限。

（2）灵活性好：在金属紧固件和金属连接件的设计中，为减少、消除玻璃板孔边的应力集中，使玻璃板与连接件处于铰接状态，使得玻璃板上的每个连接点都可自由地转动，并且还允许有少许的平动，用于弥补安装施工中的误差，所以点支式玻璃幕墙的玻璃一般不产生安装应力，并且能顺应支撑结构受荷载作用后产生的变形，使玻璃不产生过度的应力集中。

同时，采用点支式玻璃幕墙技术可以大限度地满足建筑造型的需求。

（3）安全性好：由于点支式玻璃幕墙所用玻璃全都是钢化的，属安全玻璃，并且使用金属紧固件和金属连接件与支撑结构相连接，耐候密封胶只起密封作用，不承受荷载，即使玻璃意外破坏，
钢化玻璃破裂成碎片，形成所谓的“玻璃雨”，不会出现整块玻璃坠落的严重伤人事故。

（4）工艺感好：点支式玻璃幕墙的支撑结构有多种形式，支撑构件加工精细、表面光滑，具有良好的工艺感和艺术感，因此，许多建筑师喜欢选用。

（5）环保节能性好：点支式玻璃幕墙的特点之一是通透性好，因此在玻璃的使用上多选择无光污染的白玻、超白玻和低辐射玻璃等，尤其是中空玻璃的使用，节能效果更加明显。

点式玻璃幕墙简介一．什么是点式玻璃幕墙点式玻璃幕墙系指用金属连接件和紧固件将建筑玻璃与金属（或玻璃）支承结构连接成整体的新型组合式建筑结构形式，又称点式无框玻璃幕墙。

它具有其他形式不可替代的优点——更通透、更安全、更灵活，使建筑的现代工艺美、技术美得以尽情地渲泻，因此，她受到广大建筑师们的青睐。

二．点式玻璃幕墙的技术特点建筑点式玻璃幕墙与有框（含隐框、半隐框）玻璃幕墙相比，点式玻璃技术有如下特点：1．通透性好由于大片玻璃是通过几个点与支撑结构相连接，因此视线被遮挡的面积降低到最小，使视野开阔到最大限度。

2．安全性采用钢化玻璃，玻璃破坏后成“玻璃雨”，不可能出现大片玻璃坠落的严重伤人事故。

3．灵活性好按驳爪可以自由转动，玻璃安装不会产生安装应力，并且可以适应支承结构受载后产生的变形，使玻璃受力状态良好，不仅如此，用点式连接方法可以最大程度地体现建筑造型的要求。

建筑点式玻璃技术除大量应用于幕墙工程外，造型各异的采光顶也频频选用它。

此外，用点式玻璃技术做的姿态各异的拦河、连廊、悬排雨蓬和别致的门斗，统统对建筑物产生“点睛”的效果。

4．工艺感强点式结构可以使用多种形式，变化无穷，有良好的工艺性、艺术性，便于设计师选择供用。

5．环保节能由于建筑点式玻璃追求明快的风格，因而在玻璃的使用上多选择光污染极小的白玻，超白玻和低幅射玻璃，同时辅以室内或室外遮阳系统，在减小甚至杜绝光污染的同时，可大大降低能耗，尤其是使用中空技术后，效果更加明显。

三．点式幕墙支撑结构布置形式1．钢结构支承体系目前采用较多的是鱼腹式钢架，钢桁架、空间钢架等形式。

例：深圳机场、北京植物园等2．全拉杆（索）结构支承体系采用不锈钢拉杆式钢拉索结构，玻璃通过金属连接件与其固定。

在建筑中充分运用机械加工的精度，使构件显得特别精致细巧，十分漂亮。

为了保证拉杆（索）构件均为受拉构件（>0），因此，施工时要予加拉力，这种柔性连接可降低震动时玻璃的破损率。

点支式玻璃幕墙特性点支式玻璃幕墙是一种现代化建筑结构中常见的建筑形式，它是由通过钢结构连接在一起的玻璃板构成的幕墙。

这种设计制造出一个透明而立体的结构，为现代建筑注入了无限的美感和魅力。

本文将从点支式玻璃幕墙的特性方面进行详细阐述。

一、高透明度点支式玻璃幕墙之所以吸引人的其中一个重要原因是其高透明度。

大面积的透明玻璃表面能够有效地让日光穿透墙壁，使室内变得明亮，同时，玻璃幕墙的晶莹剔透也让建筑外观更加优美。

不同的幕墙设计可以带来不同的透明度和反射率，以便满足各种不同的设计需要。

二、传热系数低玻璃面的传热系数低于其他材料，这使得点支式玻璃幕墙具有突出的隔热效果。

因此，即使在夏季酷暑，室内的温度也会在一定程度上得到维护。

另外，此类幕墙还有助于防止在冬季的热量损失，为建筑带来更好的能耗效益。

三、安装简便点支式玻璃幕墙在生产安装方面都具有较高的灵活性。

设计师能够根据建筑的特殊要求，定制玻璃幕墙的规格，生产时也非常方便。

由于玻璃板非常轻巧，因此运输和安装将会更加简便，这将有助于减少时间和费用成本。

四、防水防尘玻璃表面的特殊处理使它高度耐水，这种处理方式也可防止粉尘和灰尘的堆积。

这使玻璃幕墙更加容易维护，因为这些问题大大降低了需清洗表面的频率。

五、良好的隔声效果点支式玻璃幕墙的高透明度和隔热效果往往使人疏忽了它在隔声方面的作用，但实际上，玻璃幕墙在减少外界噪音进入室内方面也起着很大的作用。

设计师可以利用其厚度和不同的玻璃类型，制造出各种声学隔离效果的幕墙。

综上所述，点支式玻璃幕墙不仅具有高透明度，良好的隔热效果和隔声效果，而且生产和安装成本也相对较低，维护、清洁也较为容易。

这种设计能够为现代的建筑赋予一个优美而现代的外观，成为纽约、东京、香港等国际大都市中充满个性的新兴建筑之一。

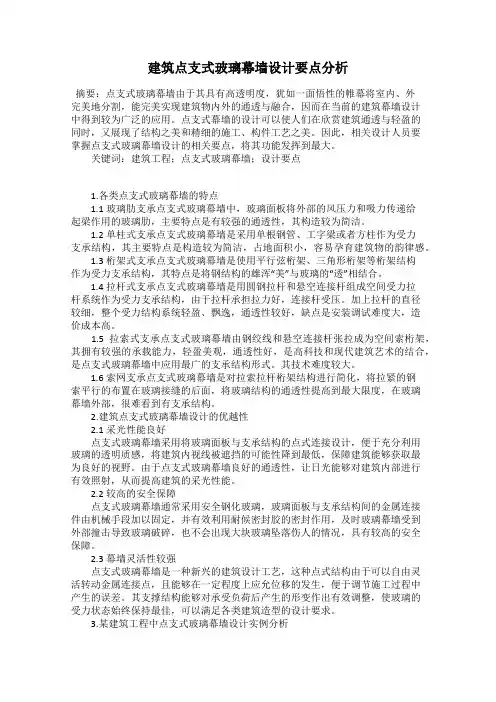

建筑点支式玻璃幕墙设计要点分析摘要：点支式玻璃幕墙由于其具有高透明度，犹如一面悟性的帷幕将室内、外完美地分割，能完美实现建筑物内外的通透与融合，因而在当前的建筑幕墙设计中得到较为广泛的应用。

点支式幕墙的设计可以使人们在欣赏建筑通透与轻盈的同时，又展现了结构之美和精细的施工、构件工艺之美。

因此，相关设计人员要掌握点支式玻璃幕墙设计的相关要点，将其功能发挥到最大。

关键词：建筑工程；点支式玻璃幕墙；设计要点1.各类点支式玻璃幕墙的特点1.1玻璃肋支承点支式玻璃幕墙中，玻璃面板将外部的风压力和吸力传递给起梁作用的玻璃肋，主要特点是有较强的通透性，其构造较为简洁。

1.2单柱式支承点支式玻璃幕墙是采用单根钢管、工字梁或者方柱作为受力支承结构，其主要特点是构造较为简洁，占地面积小，容易孕育建筑物的韵律感。

1.3桁架式支承点支式玻璃幕墙是使用平行弦桁架、三角形桁架等桁架结构作为受力支承结构，其特点是将钢结构的雄浑“美”与玻璃的“透”相结合。

1.4拉杆式支承点支式玻璃幕墙是用圆钢拉杆和悬空连接杆组成空间受力拉杆系统作为受力支承结构，由于拉杆承担拉力好，连接杆受压。

加上拉杆的直径较细，整个受力结构系统轻盈、飘逸，通透性较好，缺点是安装调试难度大，造价成本高。

1.5拉索式支承点支式玻璃幕墙由钢绞线和悬空连接杆张拉成为空间索桁架，其拥有较强的承载能力，轻盈美观，通透性好，是高科技和现代建筑艺术的结合，是点支式玻璃幕墙中应用最广的支承结构形式。

其技术难度较大。

1.6索网支承点支式玻璃幕墙是对拉索拉杆桁架结构进行简化，将拉紧的钢索平行的布置在玻璃接缝的后面，将玻璃结构的通透性提高到最大限度，在玻璃幕墙外部，很难看到有支承结构。

2.建筑点支式玻璃幕墙设计的优越性2.1采光性能良好点支式玻璃幕墙采用将玻璃面板与支承结构的点式连接设计，便于充分利用玻璃的透明质感，将建筑内视线被遮挡的可能性降到最低，保障建筑能够获取最为良好的视野。

浅析幕墙设计中的点支式玻璃幕墙设计摘要：点支式玻璃幕墙是幕墙支承体系中最简单的一个，最大限度的通透性是这个系统最大的特点。

本文通过分析，从点支式玻璃幕墙中空及夹层玻璃板的承载特点出发，结合试验与数值计算的结果，给出了点支式中空及夹层玻璃板的垂直荷载作用下的应力、挠度的计算方法。

关键词：幕墙设计点支式玻璃幕墙设计特点一、点式玻璃幕墙技术的特点由于建筑点式玻璃幕墙技术是由金属连接件和紧固件将玻璃与支承结构连接成一个整体的组合式建筑结构，与有框（含隐框、半隐框）玻璃幕墙相比，点式玻璃幕墙技术的特点：1. 通透性好：由于大片玻璃是通过几个点与支承结构相连接，因此视线被遮挡的面积降低到最小，使视野开阔到最大限度。

2. 安全性好：经过钢化后的玻璃石通过金属件用机械的手段固定到支承结构上，耐候密封胶只起密封作用而不考虑其他受力，即使在外来撞击下，使单片玻璃破坏落下“玻璃雨”，也不可能出现整块玻璃坠落的严重伤人事故。

3. 灵活性好：由于在金属连接件和紧固的设计中考虑了各种措施，使每个连接点可以自由转动外，还允许有一定的位移，用于调节土建施工中不可避免的误差，因此，玻璃不会产生安装应力，并且可以适应支承结构受荷载后产生的变形，使玻璃受力状态良好，不仅如此，用点式连接方法可以最大程度地体现建筑造型的要求。

4. 工艺感强：点式结构可以使用许多种形式，变化无穷，有良好的工艺性、艺术性，便于设计师选择使用。

点支式玻璃幕墙建筑体系是用金属连接件和紧固件将建筑玻璃与金属（或玻璃）支撑结构连接成整体的新型组合式建筑结构形式（ 1）。

现行点支式玻璃幕墙下程技术规程规定分别使用下列（ 1）、（ 2）式计算点支单层玻璃在垂直荷载作用下，长边边缘应力和板心挠度。

二、中空玻璃板的承载计算1. 承载特点。

中空玻璃一般是在 2 片玻璃之间设有一干燥空气层或惰性气体层，常在对保温隔热有较高要求的建筑物中使用。

一般认为中空玻璃承受垂直荷载时内、外片变形不协调，直接承载的外片变形要大些。

玻璃幕墙的成本分析及优化策略幕墙工程的规格配置，是建筑外观效果及档次最直观的体现。

因此，幕墙工程的成本优化不仅是将项目减配，而是在尊重建筑整体设计及其独有特性基础上，寻求最优方案。

随着幕墙的不断发展，涉及的新材料新工艺也越来越多样化。

在实际实施过程中，根据项目的不同特征，还有很多降低成本的优化点，这需要不断去挖掘和开拓。

幕墙成本管控是个严谨且繁琐的工作，如果只关注在过程控制的层面上，那么成本管控将有可能舍本逐末。

但若在幕墙设计阶段，从源头抓起，从方案入手，进行多方案比选，做到限额设计；在招标前加强精细化审图，减少后期变更签证，就能让成本大大降低，事半功倍！一、玻璃幕墙的基本知识点1、玻璃幕墙定义：由玻璃与支承结构体系（支承装置与支承结构）组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙。

2、玻璃幕墙赋予建筑的最大特点，是将建筑美学、建筑功能、建筑节能和建筑结构等因素有机统一起来，建筑物从不同角度呈现出不同的色调，随阳光、月色、灯光的变化给人以动态的美。

通透性好，是其最显著的特征。

3、玻璃幕墙分类口径有很多，按照面板分类，有单片玻璃、中空玻璃、夹胶玻璃、中空夹胶玻璃等。

4、按照主要支承结构形式分类，有如下的分类：5、单元式与框架式幕墙分析对比（1）施工工艺框架式玻璃幕墙：将车间内加工完成的构件，运到工地，按照施工工艺逐个将横竖框安装到主体结构上，再将在工厂内加工完成的面板材料组件固定到横竖框组成的框格上，最终完成幕墙安装。

单元式玻璃幕墙：将铝合金骨架、玻璃、垫块、保温材料、减震和防水材料以及装饰面料等构件事先在工厂组合成幕墙单元，用专用的运输车运到施工现场后，再在现场吊装装配，直接与主体结构相连接。

（2）其他优缺点对比二、玻璃幕墙的预算要点1、工程量计算规则（1）单元式玻璃幕墙：按图示尺寸的外围面积以“m2”计算，不扣除幕墙区域设置的窗、洞口面积。

（2）框支承玻璃幕墙：按设计图示尺寸以框外围展开面积计算。

点式玻璃幕墙的分类、结构特征、设计及施工一、前言点式玻璃幕墙又称点驳接玻璃幕墙、点支式玻璃幕墙、点式无框玻璃幕墙、拉维来特玻璃幕墙等，是于二十世纪六、七十年代首先在国外开发出来的新型幕墙结构安装体系，是随着玻璃物理性能和玻璃加工的提高及建筑事业的发展而产生和不断完善的。

点式玻璃幕墙充分利用了玻璃材料通透的特性，使建筑物内外空间融为一体，扩大了建筑物内部的空间感，同时也从外立面效果显示了建筑的结构美。

巴黎罗浮宫玻璃金字塔、法国拉维来特科学城、德国莱比锡展览中心以及我国的上海大剧院等建筑堪称点式玻璃幕墙应用的典范。

二、点式玻璃幕墙的分类及结构特征第一代点式玻璃幕墙为夹板式或补丁式幕墙，其基本结构是在玻璃四角打孔，以矩形金属板及螺栓内外夹紧固定，位于内侧的金属板再与支承结构连接，玻璃通过夹板承接并将自重力和其它荷载力传至支承结构及建筑结构上。

夹板式连接方法因其金属夹板与玻璃接触面较大，限制玻璃在风压作用下的均匀弯曲变形，在金属板与玻璃接触边缘会造成较大的应力集中，且外观效果较差，因此目前已较少采用。

第二代点式玻璃幕墙为皮尔金顿平面系统，其基本结构为在玻璃四角钻孔，然后用螺柱固定，为了减少钻孔部位的附加应力，在支撑结构连接处设置柔性垫片，并用弹簧支撑螺栓安装，形式有沉头式和浮头式两种。

此种结构对外立面效果的改善做了很大的改进，但因其四角用螺栓直接与板后的支撑结构固定，螺栓连接处的自由位移空间较小，使钻孔边缘仍产生较大的附加应力，所以有逐渐被第三代结构所取代的趋势。

第三代点式玻璃幕墙为铰接螺栓，连接固定方式，又称拉维来特式系统。

基本结构仍为在玻璃四角钻孔，用螺栓固定，与皮尔金顿系统不同的是连接螺栓采用球铰状螺栓紧固玻璃，球铰螺栓可在±10°范围内转动，其转动中心与玻璃板中心一致，这种上结构体系可大大减少连接处的附加弯矩，减少了因附加弯矩产生局部应力集中造成的玻璃破裂现象，使整个墙面在风压作用下更趋近一种柔性体系，缓和了风压对幕墙造成的破坏。

1 点支式（拉索式）玻璃幕墙工艺原理点支式玻璃幕墙一般分为玻璃肋驳接点支式玻璃幕墙和钢结构点支式玻璃幕墙两大类。

玻璃肋驳接点支玻璃幕墙主要靠吊挂受力，上下两片玻璃肋通过钢板和螺栓连接，玻璃和肋板又通过驳接件联为一体的玻璃幕墙，面玻所承受的风荷载和水平地震作用主要通过肋板传到主体结构上。

钢结构点支式玻璃幕墙是指采用钢结构作为面玻的支撑受力体系，在钢结构上伸出驳接件固定面玻的玻璃幕墙，支撑结构分为驳接式、桁架驳接式、拉杆驳接式、网索驳接式，玻璃四角的驳接件承受着风荷载和水平地震作用，钢结构可以是钢管、刚杆、方通，也可以采用拉杆或拉索组成。

2 点支式(拉索式)玻璃幕墙施工工艺点支式玻璃幕墙（钢结构式）工艺流程如图1：2.1 测量放线（1）根据建设单位提供的建筑物标高以及设计图纸，对幕墙所在位置进行测量放线，确定幕墙所在确切位置，核实结构总体标高，把各分层标高标在各层楼板边上，合理分解施工误差。

（2）墙面整体吊垂直，阴阳角找正套方。

（3）用经纬仪在墙面上放出纵横轴线，可在建筑物上弹墨线或用花蓝螺丝固定钢丝绳进行定位，确定驳接座、索桁架或钢结构桁架的安装位置。

2.2 预埋件埋设检查和确认幕墙施工时应对土建预埋的预埋件逐个检查。

要求预埋件标高偏差±10mm，埋件的位置与设计位置偏差≤20mm。

对超过上述标准的预埋件要进行调整，方可进行下道工序的安装。

所有预埋件均应作防锈处理。

并办理好预埋件交接验收记录，预埋件遗漏或位置偏差过大时，应根据幕墙设计重新补设预埋件，并进行后置埋件的抗拉拔力试验。

预埋件应重点检测标高以保证地锚底板面上的地坪装饰层厚度的要求。

2.3 钢结构体系安装钢结构支撑点支式玻璃幕墙是指采用钢结构作为支撑受力体系，在钢结构上伸出钢爪固定玻璃的方式。

所用的钢结构可以是钢构架、钢管、钢杆，施工时按设计图纸选用的材料进行安装。

安装应符合下列要求：（1）大型钢结构构件应作吊点设计，并应试吊。

（2）钢结构安装就位、调整后应及时紧固。
