村田磁珠命名规则
村田磁珠是一种电子元器件,由于其广泛应用于各种电子设备中,因此命名规则也非常重要。
以下是村田磁珠命名规则:
1. 型号命名规则:村田磁珠的型号由三个部分组成,分别是系列、尺寸和电感值。
例如,一个村田磁珠的型号为LBC2016T220M,
其中LBC为系列,2016为尺寸,220为电感值。
2. 系列命名规则:村田磁珠的系列分为多种类型,包括LC、LQ、LH、LX、LK等。
不同的系列代表着不同的使用场景和特点。
3. 尺寸命名规则:村田磁珠的尺寸一般由长度和宽度两个参数
来表示,单位为毫米。
例如,2016代表着长度为2.0毫米,宽度为1.6毫米。
4. 电感值命名规则:村田磁珠的电感值也是一个重要的参数,
决定着其在电路中的作用。
一般以毫亨为单位来表示,例如220代表着220毫亨的电感值。
综上所述,村田磁珠的命名规则是一个相对固定的体系,有助于人们在使用和选择村田磁珠时更加方便和准确。
- 1 -。
导线线径与电流规格表绝缘导线(铝芯/铜芯)载流量的估算方法 以下是绝缘导线(铝芯/铜芯)载流量的估算方法,这是电工基础,今天把这些知识教给大家,以便计算车上的导线允许通过的电流.(偶原在福建省南平供电局从事电能计量工作) 铝芯绝缘导线载流量与截面的倍数关系 导线截面(平方毫米) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流量(A 安培) 9 14 23 32 48 60 90 100 123 150 210 238 300载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
(看不懂没关系,多数情况只要查上表就行了)。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。
由表5 3可以看出:倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l ,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
表格为导线在不同温度下的线径与电流规格表。
(请注意:线材规格请依下列表格,方能正常使用)即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
磁珠选型规范磁珠的全称为铁氧体磁珠滤波器(另有一种是非晶合金磁性材料制作的磁珠),是一种抗干扰元件,滤除高频噪声效果显著。
磁珠的主要原料为铁氧体。
铁氧体是一种立方晶格结构的亚铁磁性材料。
铁氧体材料为铁镁合金或铁镍合金,它的制造工艺和机械性能与陶瓷相似,颜色为灰黑色。
磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化。
他比普通的电感有更好的高频滤波特性,在高频时呈现阻性,所以能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果。
磁珠的电路符号不要画成电感,建议原理图标识、位号都有所区别,让读图者,可以轻易的看出使用的是磁珠。
一、磁珠的型号命名方法磁珠的型号一般由下列五部分组成:第一部分:类别,多用字母表示.第二部分:尺寸,用数字表示(英制)第三部分:材料,用字母表示,其中X代表小型。
第四部分:阻抗,100MHz时阻抗第五部分:包装方式,用字母表示如某型号磁珠命名如下铁氧叠层片式磁珠(普通型)Ferrite chip beads尺寸:1005 (0402)1608(0603)2012(0805)产品规格命名方法:应指出的是,目前磁珠型号命名方法各生产厂有所不同,尚无统一的标准。
二、磁珠的结构特点铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰组件,廉价、易用,滤除高频噪声效果显着。
在电路中只要导线穿过它即可(我用的都是象普通电阻模样的,导线已穿过并胶合,也有表面贴装的形式)。
当导线中电流穿过时,铁氧体对低频电流几乎没有什么阻抗,而对较高频率的电流会产生较大衰减作用。
高频电流在其中以热量形式散发,其等效电路为一个电感和一个电阻串联,两个组件的值都与磁珠的长度成比例。
磁珠种类很多,制造商应提供技术指标说明,特别是磁珠的阻抗与频率关系的曲线。
有的磁珠上有多个孔洞,用导线穿过可增加组件阻抗(穿过磁珠次数的平方),不过在高频时所增加的抑制噪声能力不可能如预期的多,而用多串联几个磁珠的办法会好些。
新晨阳品牌贴片电感有些什么类型?
一、贴片磁珠,型号如:MMZ1608S121A
二、MLF系列积层电感,0805,0603规格。
型号如:MLF1608A100KT
三、NLV系列信号用电感,绕线贴片电感型产品,规格1008,1210等;型号如:NLV32T-100J-PF
四、SLF系列等功率电感,绕线贴片电感型产品;型号如:SLF7032T-220MR96-PF
五、MLK系列积层电感,应用于高频环境之0402、0201规格。
型号如:MLK1005S3N9S
贴片电感最近几年的发展趋势怎么样呢?
近几年我国贴片电感行业发展速度较快,受益于贴片电感行业生产技术不断提高以及下游需求不断扩大,贴片电感行业在国内和国际上发展形势都十分看好。
虽然受金融危机影响使得贴片电感行业近两年发展速度略有减缓,但随着我国国民经济的快速发展以及国际金融危机的逐渐消退,我国贴片电感行业重新迎来良好的发展机遇。
进入2015年我国贴片电感行业面临新的发展形势,由于新进入企业不断增多,上游原材料价格持续上涨,导致行业利润降低,因此我国贴片电感行业竞争也日趋激烈。
磁珠分类及选用磁珠由软磁铁氧体材料组成,具有独石结构。
目前磁珠有以下几类:普通型这是应用最广泛的一类叠层型片式磁珠/电感器,1608、2012是目前的主流规格,同时还有3216、3225等多个规格。
大电流型普通型磁珠的额定电流只有几百毫安,但在某些应用场合要求额定电流达到几安培;例如:为了消除计算机卡板电源部分及大电流母线部分的噪声,要求磁珠能承受几安培的电流。
为此,选择适当的铁氧体材料或者采用低烧结温度电子陶瓷材料,并采取适当的工艺措施,制成了能够承受大电流的叠层型片式磁珠,阻值比较低。
尖峰型当电子线路中在某频率点存在着强烈的干扰噪声很难消除时,可以在此电子线路中加一个谐振频率恰巧在干扰噪声频点的尖峰型磁珠,从而将这一强烈的干扰噪声完全抑制;不同电子线路、不同用户对谐振频率的数值要求是不相同的。
高频型各种电子元器件的频率都在提高,辐射的电子干扰的频率往往超过1GHz;如果使用普通型磁珠,那么,三次谐波信号成分将被大量衰减,致使时钟脉冲信号钝化,将会引起误操作。
所以要求将磁珠的抑制EMI 的频率范围提高,如对500MHz 以下的信号频率成分几乎无衰减通过,而对1GHz 以上的干扰噪声产生大量衰减。
阵列型磁珠阵列(Chip Beads Array)又称为磁珠排(如图),即在一个0805 或1206 的片式元件内并列2~4 个片式磁珠。
这样就大大缩小了在PCB 上所占据的面积,有利于高密度组装。
铁氧体磁珠(Ferrite Bead)是目前应用发展很快的一种抗干扰元件,廉价、易用,滤除高频噪声效果显著。
在应用上,片式铁氧体磁珠大致可分为电源线路用和信号线路用两大类产品。
作为用在信号线路中所要求的性能,最重要的是所有信号波形应与抑制噪声措施相互依存和适应。
电源线路上使用的产品有低直流电阻和高耐能量型。
片式磁珠的外形尺寸系列已符合片式阻容元件的标准,而且性能优良、品种规格齐全,为电路设计者提供了广阔的空间。

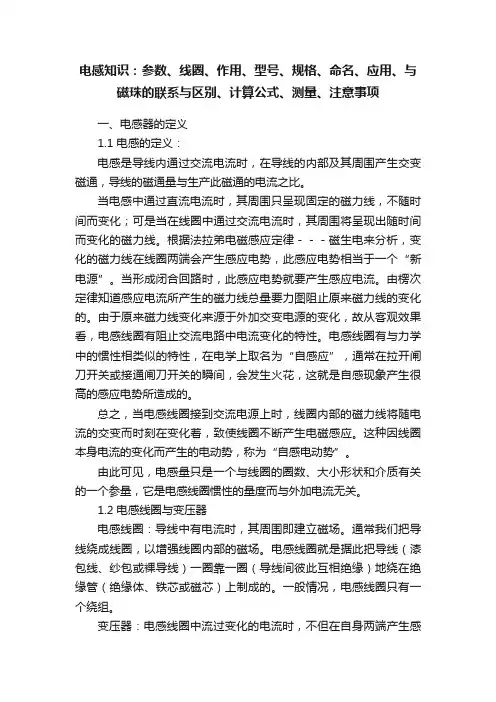

电感知识:参数、线圈、作用、型号、规格、命名、应用、与磁珠的联系与区别、计算公式、测量、注意事项一、电感器的定义1.1 电感的定义:电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。
当电感中通过直流电流时,其周围只呈现固定的磁力线,不随时间而变化;可是当在线圈中通过交流电流时,其周围将呈现出随时间而变化的磁力线。
根据法拉弟电磁感应定律---磁生电来分析,变化的磁力线在线圈两端会产生感应电势,此感应电势相当于一个“新电源”。
当形成闭合回路时,此感应电势就要产生感应电流。
由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。
由于原来磁力线变化来源于外加交变电源的变化,故从客观效果看,电感线圈有阻止交流电路中电流变化的特性。
电感线圈有与力学中的惯性相类似的特性,在电学上取名为“自感应”,通常在拉开闸刀开关或接通闸刀开关的瞬间,会发生火花,这就是自感现象产生很高的感应电势所造成的。
总之,当电感线圈接到交流电源上时,线圈内部的磁力线将随电流的交变而时刻在变化着,致使线圈不断产生电磁感应。
这种因线圈本身电流的变化而产生的电动势,称为“自感电动势”。
由此可见,电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量,它是电感线圈惯性的量度而与外加电流无关。
1.2 电感线圈与变压器电感线圈:导线中有电流时,其周围即建立磁场。
通常我们把导线绕成线圈,以增强线圈内部的磁场。
电感线圈就是据此把导线(漆包线、纱包或裸导线)一圈靠一圈(导线间彼此互相绝缘)地绕在绝缘管(绝缘体、铁芯或磁芯)上制成的。
一般情况,电感线圈只有一个绕组。
变压器:电感线圈中流过变化的电流时,不但在自身两端产生感应电压,而且能使附近的线圈中产生感应电压,这一现象叫互感。
两个彼此不连接但又靠近,相互间存在电磁感应的线圈一般叫变压器。
1.3 电感的符号与单位电感符号:L电感单位:亨(H)、毫亨(mH)、微亨(uH),1H=10*10*10mH=10*1 0*10*10*10*10uH。
陶瓷贴片电容、贴片电感.片式磁珠muRuta村田命名规则与基本知识一、村田陶瓷贴片电容知识M名衣示法如卜:片状独们盹瓷电容器GRM 15.3R7K 225KE15D•GRM—农示儀锡电极:卄通貼片期瓷12容•常用的村} 11容就是GRM艸通贴片海瓷电容与GNM卄通贴片搏容:•18——衣示尺寸(长*宽):1.6*0.8mm即内通用尺对衣示是(K*审)1.6*0.8mm (单位为mm:c词阿卜通用尺、J A示是用英寸0603 (单位为inch;,卜J E询常用代码仃03、15、18、21、31、32、42、43、55〕;,II 体的对应值如卜I03-...0.6*0.3mm- (0201)15——1.0*0.5mm~-040218-...1.6*0.8mm- (0603)21-—2.0# 1.25mm——080531一“3.2* 1.6mm—120632-—3.2* 1.5mm一・121042一.5*2.0mm——180843 …45*3・2mm•—181255—5.7 拿5・0mm——2220•8——衣示用度(T:: 0.8mm常用厚度村田代码仃5、6、8、9、B、C、E:'h貝㈱对应值如卜:5-…0.5mm 6-…0.6mm 8-…0.8mm 9-…0.9mm B-…1.25mm C-…1.6mm E -—2.5mm•R7——农示材质:X7R常用材质村t:代码有5C、R6、R7、F5等,R体的对应值如卜:5C--COG/NPO/CHR6——X5RR7——X7RF5・——Y5V5C I仆温度是・55度一+125必温度系敌是0+・30ppm/gR6 I作泪度是・55度一H85度,SH度系数是+-15%:R7 1作温度是・55度一H25度,温度系数好+15%:F5 I作fiU是・30度—85度.温度系数是+22 -82%lOOpfW卜小容fi*L般采比5C材頂,100PF—luf人一般采用R7材质,luf以上一股采用R6材质,櫛S®求不禹的般采用F5材质。
磁珠电感资料磁珠(Magneticbead)是近年来问世的一种超小型的非晶合金磁性材料,它与铁氧体属两种材料。
市售的磁珠外形与塑封二极管相仿,外形呈管状,但改用磁性材料封装,内穿一根导线而制成的小电感。
常见磁珠的外形尺寸有Φ2.5×3(mm)、Φ2.5×8(mm)、Φ3×5(mm)等多种规格。
供单片开关电源使用的磁珠,电感量一般为几至几十μH。
磁珠的直流电阻非常小,一般为0.005Ω~0.01Ω。
通常噪声滤波器只能吸收已发生了的噪声,属于被动抑制型;磁珠的作用则不同,它能抑制开关噪声的产生,因此属于主动抑制型,这是二者的根本区别。
磁珠可广泛用于高频开关电源、录像机、电子测量仪器、以及各种对噪声要求非常严格的电路中。
片式电磁干扰对策元件的特性及其应用(1)1引言由于电磁兼容的迫切要求,电磁干扰(EMI)对策元件获得了广泛的应用,特别是近年来发展起来的品种繁多的片式EMI对策元件,更引起人们的关注。
在各种现代电子产品中,为了达到电磁兼容的要求,几乎都采用了这类元件。
但值得注意的是,这类元件品种多,性能各异,不像阻容元件那样的系列化、标准化,所以,必须全面了解各种EMI对策元件的特性,并根据具体情况,恰当地选择和正确地使用这些元件才能收到满意的效果。
本文对目前主要的几类片式EMI对策元件的特性及其应用进行简要的评述。
2片式铁氧体磁珠2.1 片式铁氧体磁珠是1种获得广泛应用的物美价廉的EMI对策元件,在EMI对策中占有重要的位置。
片式铁氧体磁珠的基本特性片式铁氧体磁珠的结构和等效电路如图1所示。
实质上它就是1个叠层型片式电感器,是由铁氧体磁性材料与导体线圈组成的叠层型独石结构。
由于是在高温下烧结而成,因而致密性好、可靠性高。
两端的电极由银/镍/焊锡3层构成,可满足再流焊和波峰焊的要求。
(b)等效电路(a)片式铁氧体磁珠的结构图1片式铁氧体磁珠的结构与等效电路在图1所示的等效电路中,R代表由于铁氧体材料的损耗(主要是磁损耗)以及导体线圈的殴姆损耗而引起的等效电阻;C是导体线圈的寄生电容。
电感的主要特性参数,电感和磁珠的什么联系与区别电感器(Inductor)是能够把电能转化为磁能而存储起来的元件,具有阻止交流电通过而让直流电顺利通过的特性,频率越高,线圈阻抗越大。
电感器电感量的大小,主要取决于线圈的圈数(匝数)、绕制方式、有无磁心及磁心的材料等。
而电感是闭合回路的一种属性,即当通过闭合回路的电流改变时,会出现电动势来抵抗电流的改变。
1、具体电感的定义电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。
L=ψ/I2、电感的符号与单位电感符号:L电感单位:亨(H)、毫亨(mH)、微亨(uH) 、納亨(nH),1H=103mH=106uH=109nH。
3、电感的分类按电感形式分类:固定电感、可变电感。
按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。
按工作频率分类:高频线圈、低频线圈。
按结构特点分类:磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。
4、电感的主要特性参数电感量L:表示线圈本身固有特性,与电流大小无关。
除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。
感抗XL:电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。
它与电感量L和交流电频率f的关系为感抗计算公式:XL=2πfL品质因素Q:表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R。
线圈的Q值愈高,回路的损耗愈小。
线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。
线圈的Q值通常为几十到几百。
采用磁芯线圈,多股粗线圈均可提高线圈的Q值。
分布电容:线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。
分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。
磁珠选型规范磁珠的全称为铁氧体磁珠滤波器(另有一种是非晶合金磁性材料制作的磁珠),是一种抗干扰元件,滤除高频噪声效果显著。
磁珠的主要原料为铁氧体。
铁氧体是一种立方晶格结构的亚铁磁性材料。
铁氧体材料为铁镁合金或铁镍合金,它的制造工艺和机械性能与陶瓷相似,颜色为灰黑色。
磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化。
他比普通的电感有更好的高频滤波特性,在高频时呈现阻性,所以能在相当宽的频率范围内保持较高的阻抗,从而提高调频滤波效果。
磁珠的电路符号不要画成电感,建议原理图标识、位号都有所区别,让读图者,可以轻易的看出使用的是磁珠。
一、磁珠的型号命名方法磁珠的型号一般由下列五部分组成:第一部分:类别,多用字母表示.第二部分:尺寸,用数字表示(英制)第三部分:材料,用字母表示,其中X代表小型。
第四部分:阻抗,100MHz时阻抗第五部分:包装方式,用字母表示如某型号磁珠命名如下铁氧叠层片式磁珠(普通型)Ferrite chip beads尺寸:1005 (0402)1608(0603)2012(0805)产品规格命名方法:应指出的是,目前磁珠型号命名方法各生产厂有所不同,尚无统一的标准。
二、磁珠的结构特点铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰组件,廉价、易用,滤除高频噪声效果显着。
在电路中只要导线穿过它即可(我用的都是象普通电阻模样的,导线已穿过并胶合,也有表面贴装的形式)。
当导线中电流穿过时,铁氧体对低频电流几乎没有什么阻抗,而对较高频率的电流会产生较大衰减作用。
高频电流在其中以热量形式散发,其等效电路为一个电感和一个电阻串联,两个组件的值都与磁珠的长度成比例。
磁珠种类很多,制造商应提供技术指标说明,特别是磁珠的阻抗与频率关系的曲线。
有的磁珠上有多个孔洞,用导线穿过可增加组件阻抗(穿过磁珠次数的平方),不过在高频时所增加的抑制噪声能力不可能如预期的多,而用多串联几个磁珠的办法会好些。

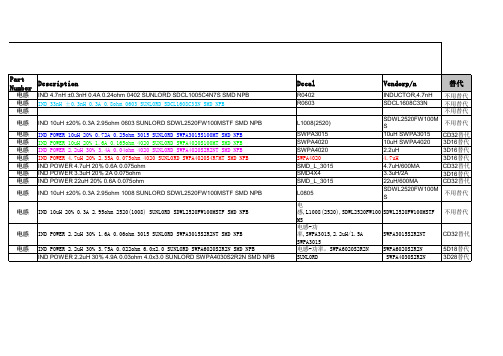

顺络电感磁珠编码命名规则顺络电子(Sunlord)贴片电感产品编码规则①产品系列代号:SWPA:磁屏蔽结构绕线贴片功率电感WPN: 封闭式铁氧体绕线贴片功率电感SDCL:单片结构叠层片式电感SDWL: 高Q值与高自谐振频率绕线贴片陶瓷电感MPH:磁屏蔽单体叠层片式功率电感MPL:叠层片式功率电感WL:高感值绕线铁氧体电感SPH:磁屏蔽绕线功率电感②尺寸:标准尺寸一般L*W (mm),部分为L*W*T (mm)③特征类型:材质配方代码④电感量:100:10uH; 1R0:1、0uH; R27:0、27uH 5N6:5、6nH; 22N:22nH⑤允许偏差:B: ±0、1nH; C: ±0、2nH; S: ±0、3nH; D: ±0、5nH; F:±1%; G:±2%; H:±3%; J:±5%;K:±10%; M:±20%; N:±30%⑥包装方式:T:Tae & reel 载带盘装⑦标示码:内部规格编码,一般为空白顺络电子(Sunlord)叠层片式磁珠产品编码规则①产品系列代码:GZ:低速信号进噪音抑制叠层片式铁氧体磁珠HPZ: 高频噪声抑制叠层片式铁氧体磁珠EPZ: 电力线或大电流信号噪声抑制叠层片式铁氧体磁珠HZ: 高频噪声抑制叠层片式铁氧体磁珠MZA(H/S): 音频线路高电磁干扰抑制叠层片式音频磁珠PZ: 电源线噪声抑制或大电流信号抑制叠层片式铁氧体磁珠SZ: 高速信号噪音抑制叠层片式铁氧体磁珠UPZ: 电力线或大电流信号线噪声抑制叠层片式铁氧体磁珠②尺寸: L*W(mm)1005(0402): 1、0*0、5 *0、5mm1608(0603): 1、6*0、8 *0、8 mm0603(0201): 0、6*0、3 *0、3 mm③材料代码:D;E;F;G;K;U④阻抗:121=120Ω,400=40Ω, 102=1000Ω⑤—:连接符⑥耐电流:1R1=1A;R27=0、27A;一般型号为空白⑦包装方式: T:Tae & reel 载带盘装。

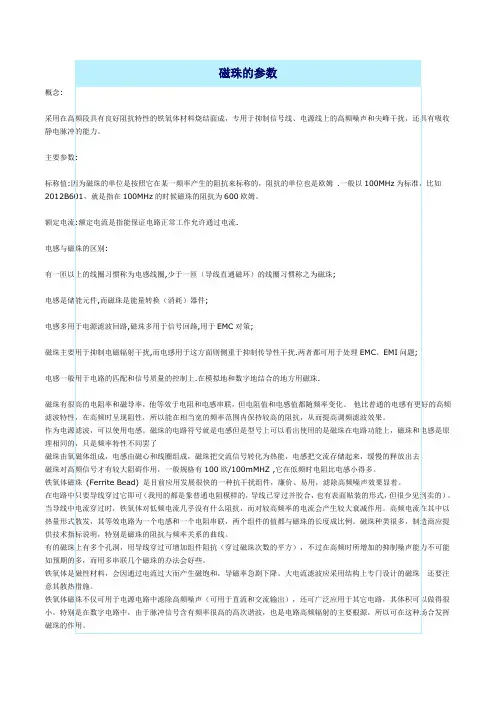

电感和磁珠的区别及应用场合和作用磁珠由氧磁体组成,电感由磁心和线圈组成,磁珠把交流信号转化为热能,电感把交流存储起来,缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用,一般规格有100欧/100MHZ ,它在低频时电阻比电感小得多。
电感的等效电阻可有Z=2X3.14xf 来求得。
铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰元件,廉价、易用,滤除高频噪声效果显著。
在电路中只要导线穿过它即可(我用的都是象普通电阻模样的,导线已穿过并胶合,也有表面贴装的形式,但很少见到卖的)。
当导线中电流穿过时,铁氧体对低频电流几乎没有什么阻抗,而对较高频率的电流会产生较大衰减作用。
高频电流在其中以热量形式散发,其等效电路为一个电感和一个电阻串联,两个元件的值都与磁珠的长度成比例。
磁珠种类很多,制造商应提供技术指标说明,特别是磁珠的阻抗与频率关系的曲线。
有的磁珠上有多个孔洞,用导线穿过可增加元件阻抗(穿过磁珠次数的平方),不过在高频时所增加的抑制噪声能力不可能如预期的多,而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料,会因通过电流过大而产生磁饱和,导磁率急剧下降。
大电流滤波应采用结构上专门设计的磁珠,还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声(可用于直流和交流输出),还可广泛应用于其他电路,其体积可以做得很小。
特别是在数字电路中,由于脉冲信号含有频率很高的高次谐波,也是电路高频辐射的主要根源,所以可在这种场合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。
以常用于电源滤波的HH-1H3216-500为例,其型号各字段含义依次为:HH 是其一个系列,主要用于电源滤波,用于信号线是HB系列;1 表示一个元件封装了一个磁珠,若为4则是并排封装四个的;H 表示组成物质,H、C、M为中频应用(50-200MHz),T低频应用(<50MHz),S高频应用(>200MHz);3216 封装尺寸,长3.2mm,宽1.6mm,即1206封装;500 阻抗(一般为100MHz时),50 ohm。
L=N2.AL L= 電感值(H)H-DC=0.4πNI / l N= 繞線匝數(圈)AL= 感應係數H-DC=直流磁化力I= 通過電流(A)l= 磁路長度(cm)l及AL值大小,可參照Micrometal對照表。
例如: 以T50-52材,繞線5圈半,其L值為T50-52(表示OD為0.5英吋),經查表其AL值約為33nHL=33.(5.5)2=998.25nH≒1μH當通過10A電流時,其L值變化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 (查表後)即可瞭解L值下降程度(μi%)线圈电感量计算简介:线圈电感量计算软件的经验公式为真空磁导率为线圈内部磁芯的相对磁导率,空心线圈时为线圈圈数的平方线圈的截面积,单位为平方米线圈的长度,单位为米系数,取决于线圈的半径(R)与长度(l)的比值计算出的电感量的单位为亨利。
k值表2R/l k0.1 0.960.2 0.920.3 0.880.4 0.850.6 0.790.8 0.741.0 0.691.5 0.602.0 0.523.0 0.434.0 0.375.0 0.3210.0 0.20真空磁导率vacuum,permeability of国际单位制(SI)中引入的一个有量纲的常量常用符号μ0表示,由公式定义上式是真空中两根通过电流相等的无限长平行细导线之间相互作用力的公式式中I是导线中的电流强度,a是平行导线的间距,F是长度为L的导线所受到的力称μo为真空磁导率,其值为μ0=4π×10-7牛顿/安培2=4π×10-7韦伯/(安培·米)=4π×10-7亨利/米μ0中的4π是为了使常用的电磁学公式的计算得到简化(所以SI制的电磁学部分叫做MKSA有理制) 其中的则是为了使电流强度的单位安培(基本单位)接近于实际使用的大小μ0的量纲为[LMT-2I-2]影响1.1 电感的定义:电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。

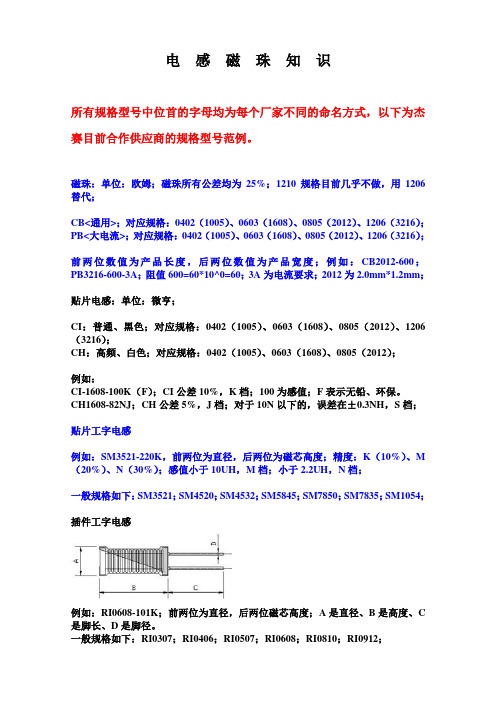

电感磁珠知识所有规格型号中位首的字母均为每个厂家不同的命名方式,以下为杰赛目前合作供应商的规格型号范例。
磁珠:单位:欧姆;磁珠所有公差均为25%;1210规格目前几乎不做,用1206替代;CB<通用>;对应规格:0402(1005)、0603(1608)、0805(2012)、1206(3216);PB<大电流>;对应规格:0402(1005)、0603(1608)、0805(2012)、1206(3216);前两位数值为产品长度,后两位数值为产品宽度;例如:CB2012-600;PB3216-600-3A;阻值600=60*10^0=60;3A为电流要求;2012为2.0mm*1.2mm;贴片电感:单位:微亨;CI:普通、黑色;对应规格:0402(1005)、0603(1608)、0805(2012)、1206(3216);CH:高频、白色;对应规格:0402(1005)、0603(1608)、0805(2012);例如:CI-1608-100K(F);CI公差10%,K档;100为感值;F表示无铅、环保。
CH1608-82NJ;CH公差5%,J档;对于10N以下的,误差在±0.3NH,S档;贴片工字电感例如:SM3521-220K,前两位为直径,后两位为磁芯高度;精度:K(10%)、M (20%)、N(30%);感值小于10UH,M档;小于2.2UH,N档;一般规格如下:SM3521;SM4520;SM4532;SM5845;SM7850;SM7835;SM1054;插件工字电感例如:RI0608-101K;前两位为直径,后两位磁芯高度;A是直径、B是高度、C 是脚长、D是脚径。
一般规格如下:RI0307;RI0406;RI0507;RI0608;RI0810;RI0912;棒形电感例如:R4*15-3R3-3A;按客户要求来规定大小;穿心磁珠例如:RH3.5*6*0.8;尺寸为:直径*长度*孔径;精度均为:25%;一般规格如下:RH2.5*3.0*1.0;RH3.5*4.7*0.8;RH3.5*8.3*0.8;RH3.5*3.0*1.3;RH3.5*6.0*1.3;塑封电感例如:NL3225-220J;通用的精度为5%,大电流时精度为10%;一般规格如下:NL2520;NL3225;NL4532;塑封电感表示有塑胶外壳盖着,看不到铜线;功率电感例如:SD0804D-220M,通用的精度为20%,低感值精度为:30%;D为无磁罩;T为有磁罩;一般规格如下:SD0402;对照:长A:6.6;宽B4.45;高C2.92;SD0804;对照:长A:12.95;宽B9.4;高C5.21;SD1306;对照:长A:18.54;宽B15.24;高C7.62;色环电感例如:AI0307-4R7K;尺寸为:直径高度-感值精度;一般规格如下:AI0307;AI0410;AI0512;AI0204;色环电感值按色圈判定感值;封装有52和26封装两种,52和26代表总脚长;。
电感基础知识及型号区分/a/TechDocu/circuit/2010/0828/126.html一、电感器的定义。
1.1 电感的定义:电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。
当电感中通过直流电流时,其周围只呈现固定的磁力线,不随时间而变化;可是当在线圈中通过交流电流时,其周围将呈现出随时间而变化的磁力线。
根据法拉弟电磁感应定律---磁生电来分析,变化的磁力线在线圈两端会产生感应电势,此感应电势相当于一个“新电源”。
当形成闭合回路时,此感应电势就要产生感应电流。
由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。
由于原来磁力线变化来源于外加交变电源的变化,故从客观效果看,电感线圈有阻止交流电路中电流变化的特性。
电感线圈有与力学中的惯性相类似的特性,在电学上取名为“自感应”,通常在拉开闸刀开关或接通闸刀开关的瞬间,会发生火花,这就是自感现象产生很高的感应电势所造成的。
总之,当电感线圈接到交流电源上时,线圈内部的磁力线将随电流的交变而时刻在变化着,致使线圈不断产生电磁感应。
这种因线圈本身电流的变化而产生的电动势,称为“自感电动势”。
由此可见,电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量,它是电感线圈惯性的量度而与外加电流无关。
1.2 电感线圈与变压器电感线圈:导线中有电流时,其周围即建立磁场。
通常我们把导线绕成线圈,以增强线圈内部的磁场。
电感线圈就是据此把导线(漆包线、纱包或裸导线)一圈靠一圈(导线间彼此互相绝缘)地绕在绝缘管(绝缘体、铁芯或磁芯)上制成的。
一般情况,电感线圈只有一个绕组。
变压器:电感线圈中流过变化的电流时,不但在自身两端产生感应电压,而且能使附近的线圈中产生感应电压,这一现象叫互感。
两个彼此不连接但又靠近,相互间存在电磁感应的线圈一般叫变压器。
1.3 电感的符号与单位电感符号:L电感单位:亨 (H)、毫亨(mH)、微亨 (uH),1H=103mH=106uH。
