下载文档原格式

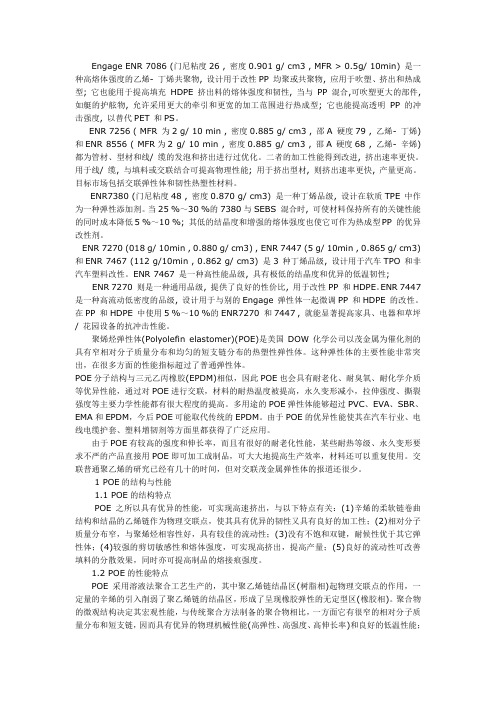

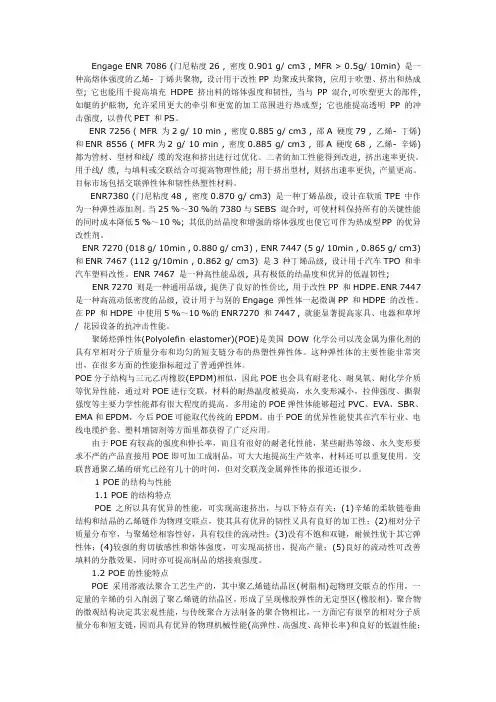

Engage ENR 7086 (门尼粘度26 , 密度0.901 g/ cm3 , MFR > 0.5g/ 10min) 是一种高熔体强度的乙烯- 丁烯共聚物, 设计用于改性PP 均聚或共聚物, 应用于吹塑、挤出和热成型; 它也能用于提高填充HDPE 挤出料的熔体强度和韧性, 当与PP 混合,可吹塑更大的部件, 如艇的护舷物, 允许采用更大的牵引和更宽的加工范围进行热成型; 它也能提高透明PP 的冲击强度, 以替代PET 和PS。
ENR 7256 ( MFR 为2 g/ 10 min , 密度0.885 g/ cm3 , 邵A 硬度79 , 乙烯- 丁烯) 和ENR 8556 ( MFR为2 g/ 10 min , 密度0.885 g/ cm3 , 邵A 硬度68 , 乙烯- 辛烯)都为管材、型材和线/ 缆的发泡和挤出进行过优化。
二者的加工性能得到改进, 挤出速率更快。
用于线/ 缆, 与填料或交联结合可提高物理性能; 用于挤出型材, 则挤出速率更快, 产量更高。
目标市场包括交联弹性体和韧性热塑性材料。
ENR7380 (门尼粘度48 , 密度0.870 g/ cm3) 是一种丁烯品级, 设计在软质TPE 中作为一种弹性添加剂。
当25 %～30 %的7380与SEBS 混合时, 可使材料保持所有的关键性能的同时成本降低5 %～10 %; 其低的结晶度和增强的熔体强度也使它可作为热成型PP 的优异改性剂。
ENR 7270 (018 g/ 10min , 0.880 g/ cm3) , ENR 7447 (5 g/ 10min , 0.865 g/ cm3) 和ENR 7467 (112 g/10min , 0.862 g/ cm3) 是3 种丁烯品级, 设计用于汽车TPO 和非汽车塑料改性。
ENR 7467 是一种高性能品级, 具有极低的结晶度和优异的低温韧性;ENR 7270 则是一种通用品级, 提供了良好的性价比, 用于改性PP 和HDPE。

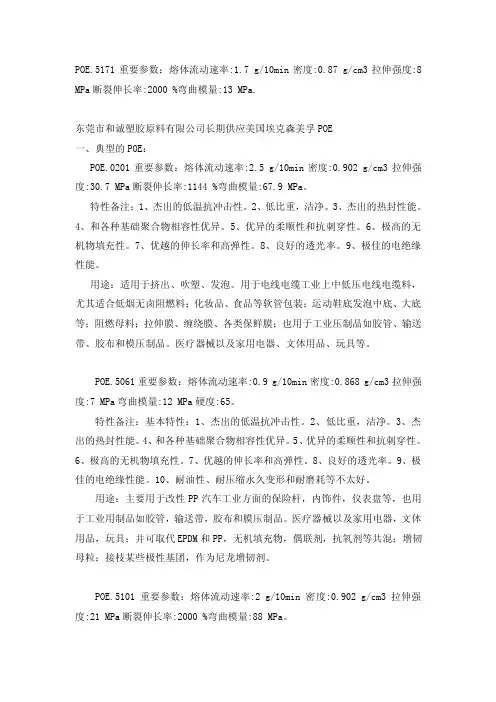

POE.5171重要参数：熔体流动速率:1.7 g/10min密度:0.87 g/cm3拉伸强度:8 MPa断裂伸长率:2000 %弯曲模量:13 MPa.东莞市和诚塑胶原料有限公司长期供应美国埃克森美孚POE一、典型的POE：POE.0201重要参数：熔体流动速率:2.5 g/10min密度:0.902 g/cm3拉伸强度:30.7 MPa断裂伸长率:1144 %弯曲模量:67.9 MPa。
特性备注：1、杰出的低温抗冲击性。
2、低比重，洁净。
3、杰出的热封性能。
4、和各种基础聚合物相容性优异。
5、优异的柔顺性和抗刺穿性。
6、极高的无机物填充性。
7、优越的伸长率和高弹性。
8、良好的透光率。
9、极佳的电绝缘性能。
用途：适用于挤出、吹塑、发泡。
用于电线电缆工业上中低压电线电缆料，尤其适合低烟无卤阻燃料；化妆品、食品等软管包装；运动鞋底发泡中底、大底等；阻燃母料；拉伸膜、缠绕膜、各类保鲜膜；也用于工业压制品如胶管、输送带、胶布和模压制品。
医疗器械以及家用电器、文体用品、玩具等。
POE.5061重要参数：熔体流动速率:0.9 g/10min密度:0.868 g/cm3拉伸强度:7 MPa弯曲模量:12 MPa硬度:65。
特性备注：基本特性：1、杰出的低温抗冲击性。
2、低比重，洁净。
3、杰出的热封性能。
4、和各种基础聚合物相容性优异。
5、优异的柔顺性和抗刺穿性。
6、极高的无机物填充性。
7、优越的伸长率和高弹性。
8、良好的透光率。
9、极佳的电绝缘性能。
10、耐油性、耐压缩永久变形和耐磨耗等不太好。
用途：主要用于改性PP汽车工业方面的保险杆，内饰件，仪表盘等，也用于工业用制品如胶管，输送带，胶布和膜压制品。
医疗器械以及家用电器，文体用品，玩具；并可取代EPDM和PP，无机填充物，偶联剂，抗氧剂等共混；增韧母粒；接枝某些极性基团，作为尼龙增韧剂。
POE.5101重要参数：熔体流动速率:2 g/10min密度:0.902 g/cm3拉伸强度:21 MPa断裂伸长率:2000 %弯曲模量:88 MPa。

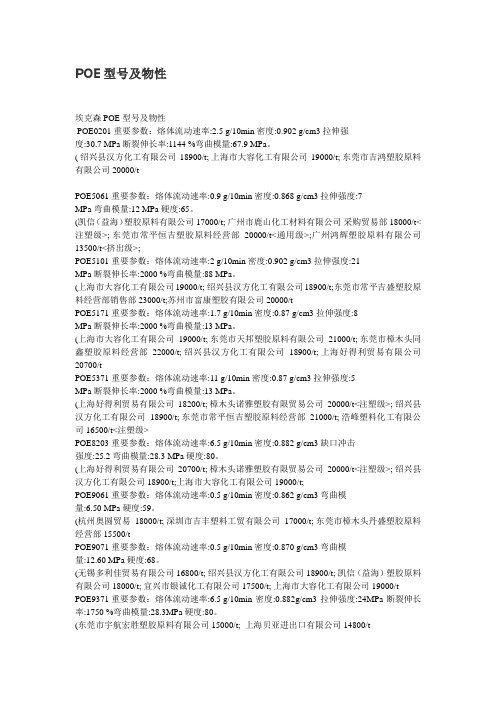

POE型号及物性埃克森POE型号及物性POE0201重要参数：熔体流动速率:2.5 g/10min密度:0.902 g/cm3拉伸强度:30.7 MPa断裂伸长率:1144 %弯曲模量:67.9 MPa。
( 绍兴县汉方化工有限公司18900/t; 上海市大容化工有限公司19000/t; 东莞市吉鸿塑胶原料有限公司20000/tPOE5061重要参数：熔体流动速率:0.9 g/10min密度:0.868 g/cm3拉伸强度:7MPa弯曲模量:12 MPa硬度:65。
(凯信（益海）塑胶原料有限公司17000/t; 广州市鹿山化工材料有限公司采购贸易部18000/t<注塑级>; 东莞市常平恒吉塑胶原料经营部20000/t<通用级>;广州鸿辉塑胶原料有限公司13500/t<挤出级>;POE5101重要参数：熔体流动速率:2 g/10min密度:0.902 g/cm3拉伸强度:21MPa断裂伸长率:2000 %弯曲模量:88 MPa。
(上海市大容化工有限公司19000/t; 绍兴县汉方化工有限公司18900/t;东莞市常平吉盛塑胶原料经营部销售部23000/t;苏州市富康塑胶有限公司20000/tPOE5171重要参数：熔体流动速率:1.7 g/10min密度:0.87 g/cm3拉伸强度:8MPa断裂伸长率:2000 %弯曲模量:13 MPa。
(上海市大容化工有限公司19000/t; 东莞市天邦塑胶原料有限公司21000/t; 东莞市樟木头同鑫塑胶原料经营部22000/t; 绍兴县汉方化工有限公司18900/t; 上海好得利贸易有限公司20700/tPOE5371 重要参数：熔体流动速率:11 g/10min密度:0.87 g/cm3拉伸强度:5MPa断裂伸长率:2000 %弯曲模量:13 MPa。
(上海好得利贸易有限公司18200/t; 樟木头诺雅塑胶有限贸易公司20000/t<注塑级>; 绍兴县汉方化工有限公司18900/t; 东莞市常平恒吉塑胶原料经营部21000/t; 浩峰塑料化工有限公司 16500/t<注塑级>POE8203 重要参数：熔体流动速率:6.5 g/10min密度:0.882 g/cm3缺口冲击强度:25.2 弯曲模量:28.3 MPa硬度:80。
POE8150 产地：美国杜邦POE engage8150 美国杜邦-陶氏熔指：0.5 密度：0.868主要特性：a) 粒料b) 优异的流动特性c) 添加后可提高聚丙烯和聚乙烯的抗冲击性能d) 填料加入量高e) 可采用过氧化物、硅烷和辐照进行固化f) 固化之后具有优异的热老化性能、压缩形变和耐候性能聚烯烃弹性体POE主要应用在以下几个方面：1、取代软质PVC，EVA，可直接注塑成形，生产软管，玩具，文具。
2、取代EPDM改性PP，PE的冲击度（尤其是低温状态下），生产汽车配件，保险杆，塑料家具等。
3、改善CPP，BOPP薄膜的低温热封性能，包装薄膜的柔软性和耐穿剌性能：如拉开伸缠绕膜、保鲜膜。
4、改性EVA，与EVA共混发泡提高EVA发泡产品的回弹性，硬度和撕裂强度，生产EVA 鞋底，玩具，板材。
5、直接与PP，HDPE共混注塑，改善HDPE的抗环境应力，尤适用于生产户外家具，如沙滩椅，沙滩桌等。
6、与其他材料共混改性使用时，可提高无机填料的添加量，如填充母料。
7、辛烯含量：39%POE engage7447 美国杜邦-陶氏熔指：5 密度：0.865POE engage7467(DF610) 美国杜邦-陶氏熔指：1.2 密度：0.862POE engage7256 美国杜邦-陶氏熔指：2.0 密度：0.885POE engage8003 美国杜邦-陶氏熔指：1.0 密度：0.885POE engage8200 美国杜邦-陶氏熔指：5.0 密度：0.870POE engage8150 美国杜邦-陶氏熔指：0.5 密度：0.868POE engage8180 美国杜邦-陶氏熔指：0.5 密度：0.863POE engage8100 美国杜邦-陶氏熔指：1.0 密度：0.870POE engage8402 美国杜邦-陶氏熔指：30.0 密度：0.902POE engage8401 美国杜邦-陶氏熔指：30.0 密度：0.885POE engage8137 美国杜邦-陶氏熔指：13.0 密度：0.864POE engage8842 美国杜邦-陶氏熔指：1.0 密度：0.857POE UG6001 美国杜邦-陶氏熔指：1-15 密度：0.865-0.885 POE engage8999 美国杜邦-陶氏熔指：0.5-200 密度：0.860-0.912 KN140 美国埃克森熔指：0.5-200 密度：0.860-0.885 POE px9071 美国埃克森熔指：0.5 密度：0.870POE px9061 美国埃克森熔指：0.5 密度：0.862POE px9361 美国埃克森熔指：3.5 密度：0.864POE px9371 美国埃克森熔指：4.5 密度：0.872POE LC170 LG 化学熔指：1.0 密度：0.870POE LC670 LG 化学熔指：5.0 密度：0.870。

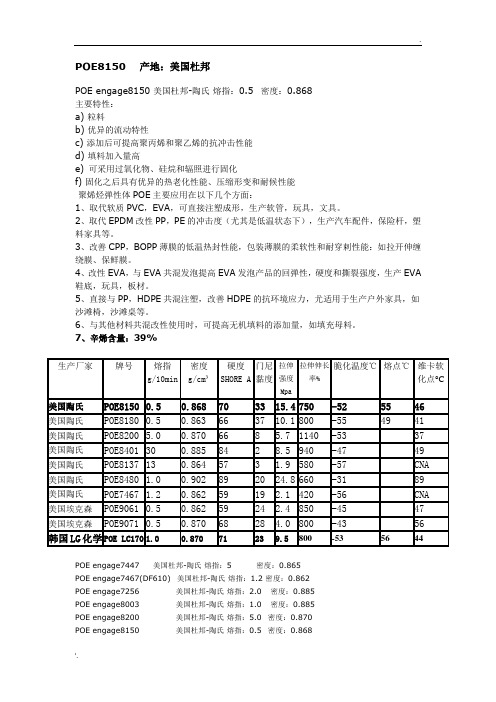

POE8150 产地：美国杜邦POE engage8150 美国杜邦-陶氏熔指：0。
5 密度：0。
868主要特性:a）粒料b）优异的流动特性c) 添加后可提高聚丙烯和聚乙烯的抗冲击性能d）填料加入量高e）可采用过氧化物、硅烷和辐照进行固化f) 固化之后具有优异的热老化性能、压缩形变和耐候性能聚烯烃弹性体POE主要应用在以下几个方面:1、取代软质PVC，EVA，可直接注塑成形，生产软管，玩具,文具。
2、取代EPDM改性PP，PE的冲击度（尤其是低温状态下）,生产汽车配件，保险杆，塑料家具等.3、改善CPP，BOPP薄膜的低温热封性能,包装薄膜的柔软性和耐穿剌性能：如拉开伸缠绕膜、保鲜膜.4、改性EVA，与EVA共混发泡提高EVA发泡产品的回弹性,硬度和撕裂强度，生产EVA鞋底，玩具，板材.5、直接与PP，HDPE共混注塑，改善HDPE的抗环境应力，尤适用于生产户外家具,如沙滩椅，沙滩桌等。
6、与其他材料共混改性使用时，可提高无机填料的添加量，如填充母料.7、辛烯含量：39%POE engage7447 美国杜邦-陶氏熔指：5 密度：0.865POE engage7467（DF610) 美国杜邦-陶氏熔指：1。
2 密度:0。
862POE engage7256 美国杜邦—陶氏熔指:2。
0 密度：0。
885POE engage8003 美国杜邦—陶氏熔指:1.0 密度：0。
885POE engage8200 美国杜邦-陶氏熔指：5。
0 密度：0.870POE engage8150 美国杜邦—陶氏熔指：0。
5 密度：0。
868POE engage8180 美国杜邦-陶氏熔指:0。
5 密度：0。
863POE engage8100 美国杜邦-陶氏熔指：1.0 密度:0。
870POE engage8402 美国杜邦-陶氏熔指：30。
0 密度：0。
902POE engage8401 美国杜邦-陶氏熔指：30.0 密度：0。
一EXACT简介埃克森公司是世界上最大的石化企业，埃克森美孚化工的EXACT，开创了茂金属聚烯烃发展的先河。
埃克森美孚是世界上产能最大的茂金属聚烯烃供应商之一! 石油巨头埃克森美孚化工（ExxonMobil Chemical）采用EXXPOL专利技术，在世界上首次生产出茂金属聚乙烯，开创了茂金属聚烯烃发展的新时代。
EXXPOL技术是世界上最先进的茂金属技术之一，它能够精密控制相对分子量和分子量分布，可以生产出具有特定使用性能的聚合物，埃克森美孚乙烯弹性体是以EXACT为商标的系列产品.二EXACT特性EXACT乙烯弹性体是乙烯与α-烯烃的共聚物，它包含了丁烯、己烯、辛烯共聚单体在内的非常丰富的品种，它具有下列特性:■杰出的低温抗冲击性■低比重；洁净■杰出的热封性能■与各种基础聚合物相容性优异■优异的柔顺性与抗穿刺性■极高的无机物填充性■优越的伸长率和高弹性■良好的透光率■极佳的电绝缘性能■某些牌号具有FDA认证■耐辐射引起的脆化和脱色■可以用过氧化物、湿气（若硅烷接枝）■γ射线和电子辐射交联三EXACT部分品种说明四EXACT应用举例1. 低烟无卤阻燃护套料由于PVC质优价廉，因此电缆护套料大多用PVC生产，但它的热稳定性差、易降解，所以要加入热稳定剂。
这种助剂一般是含铅、镉的重金属盐，这样的电缆料在燃烧后会产生有毒物质，考虑到环保和火灾的原因，世界各国都在积极开发低烟无卤阻燃料。
目前无卤料在研发中大多存在强度、伸长率和阻燃性三者之间不能达到最佳平衡的问题，而利用EXACT的特性，替代LLDPE，可以很好地解决这一难题。
我们的建议是：EXACT 0203或8203与V A含量为28%的EV A并用，再填充大量无卤阻燃剂如Mg(OH)2、Al(OH)3等配方备索。
EXACT在电线电缆领域的应用还有：ⅰ. EXACT可以直接制造非常柔韧的低压绝缘制品ⅱ. 硅烷交联的EXACT与LLDPE或LDPE共混可以制造低压绝缘料ⅲ. 高填充CaCO3的EXACT可以作为电缆填充料ⅳ. EXACT/PP共混可以取代PVC料ⅴ. EXACT/EPDM共混可以生产中压绝缘料埃克森美孚为了加强对电子线缆的测试研究，新置了一条电子线缆生产线,并在Baytowns聚合物中心建立了新的测试实验室。
聚烯烃弹性体POE POE (Polyolyaltha Olfin):聚乙烯辛烯共弹性体一、性能及优点POE 是美国DUPONT DOW 化学公司采用INSITE催化技术生产而成的。
对比传统的聚合物材料，具有更好的加工成型性能，成型时不需加任何塑化剂；在汽车工业、医用、抗冲击改性剂及包装领域有着广泛的应用。
POE弹性体主要系列：美国杜邦陶氏系列：POE8999、8150、8842、8200、7467、7447、7256等；美国埃克森公司系列：5061、5371 、5181、5101、5361、KN140等；日本三井TAFMER：DF610、DF710、DF740性能指标范围性能指标范围密度（g/cm 3 ）0.852-0.880熔点（℃）50—70100%模量（MPa）1.0-5.2邵氏硬度（A）65—85挠曲模量（Mpa）8.0-28.0熔融指数（dg/min）0.5—30+伸长率（%）700-1000+低温脆性（℃）<-76POE与一些传统的弹性体相比有诸多优势：对比EPDM对比SBS对比EVA，EMA，EEA对比软质PVC卓越的熔接线强度分散性好等量添加冲击强度高杰出的成型能力易操作耐候性好透明度高价格低重量轻重量轻透明度高韧性好挠曲性好无需特殊设备对设备低腐蚀良好的热成型塑性好重量轻较佳的低温脆性良好的经济性二、应用1、抗冲击改性剂：仪表板；连接器和插头；管道；仪器零件；片材；园艺工具；建筑材料；2、模塑成型产品：管件接口；玩具；旅行袋或手提包；垫圈；鞋；3、挤出成型产品：民用、工业用、医用管；仪器零件；建筑材料；电线护套；弹性膜。

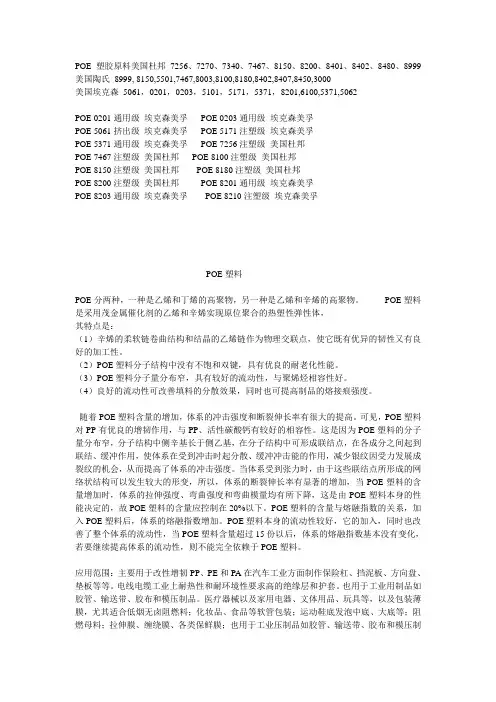

POE 塑胶原料美国杜邦7256、7270、7340、7467、8150、8200、8401、8402、8480、8999 美国陶氏8999, 8150,5501,7467,8003,8100,8180,8402,8407,8450,3000美国埃克森5061，0201，0203，5101，5171，5371，8201,6100,5371,5062POE 0201通用级埃克森美孚POE 0203通用级埃克森美孚POE 5061挤出级埃克森美孚POE 5171注塑级埃克森美孚POE 5371通用级埃克森美孚POE 7256注塑级美国杜邦POE 7467注塑级美国杜邦POE 8100注塑级美国杜邦POE 8150注塑级美国杜邦POE 8180注塑级美国杜邦POE 8200注塑级美国杜邦POE 8201通用级埃克森美孚POE 8203通用级埃克森美孚POE 8210注塑级埃克森美孚POE塑料POE分两种，一种是乙烯和丁烯的高聚物，另一种是乙烯和辛烯的高聚物。
POE塑料是采用茂金属催化剂的乙烯和辛烯实现原位聚合的热塑性弹性体，其特点是：（1）辛烯的柔软链卷曲结构和结晶的乙烯链作为物理交联点，使它既有优异的韧性又有良好的加工性。
（2）POE塑料分子结构中没有不饱和双键，具有优良的耐老化性能。
（3）POE塑料分子量分布窄，具有较好的流动性，与聚烯烃相容性好。
（4）良好的流动性可改善填料的分散效果，同时也可提高制品的熔接痕强度。
随着POE塑料含量的增加，体系的冲击强度和断裂伸长率有很大的提高。
可见，POE塑料对PP有优良的增韧作用，与PP、活性碳酸钙有较好的相容性。
这是因为POE塑料的分子量分布窄，分子结构中侧辛基长于侧乙基，在分子结构中可形成联结点，在各成分之间起到联结、缓冲作用，使体系在受到冲击时起分散、缓冲冲击能的作用，减少银纹因受力发展成裂纹的机会，从而提高了体系的冲击强度。
当体系受到张力时，由于这些联结点所形成的网络状结构可以发生较大的形变，所以，体系的断裂伸长率有显著的增加，当POE塑料的含量增加时，体系的拉伸强度、弯曲强度和弯曲模量均有所下降，这是由POE塑料本身的性能决定的，故POE塑料的含量应控制在20%以下。
韩国LG POE(SEETEC)LC170 主要性能：抗冲击，良好的韧性。
重要参数：熔融指数1.1、比重0.87、硬度71、抗张强度9.5、断裂伸长率900%、弯曲模量14、撕裂强度40、熔融温度58℃。
LC175 主要性能：抗冲击，良好的韧性。
重要参数：熔融指数1.1、比重0.7、门尼粘度18、硬度63、抗张强度4.4、断裂伸长率900%、撕裂强度34、熔融温度36℃。
LC565 主要性能：抗冲击，高韧性。
重要参数：熔融指数5.0、比重0.87、门尼粘度8、硬度54、抗张强度1.8、断裂伸长v领550%、撕裂强度20、熔融温度36℃。
LC670 主要性能：高韧性，高抗冲。
重要参数：熔融指数5.0、比重0.87、门尼粘度9、硬度70、抗张强度5.5、断裂伸长率1000%、弯曲模量13、撕裂强度38、熔融温度58℃。
埃克森美孚POE(Exact)POE 9061 主要性能：高韧性，高抗冲。
重要参数：熔融指数0.5、比重0.86、硬度59、弯曲模量6.5、拉伸应力1.7、抗张强度2.4、断裂伸长率1200%、维卡软化点47℃。
POE 6102 主要性能：薄膜，包装。
重要参数：比重0.86、乙烯成分16%、硬度66、弯曲模量12、拉伸应力1.9、撕裂强度34、维卡软化点52℃。
POE 0201 主要性能：通用级，共混，发泡。
重要参数：硬度90、比重0.90、熔融指数2.5、弯曲模量68、拉伸应力12、断裂伸长率1144%、拉伸强度30、门尼粘度4.0、维卡软化点83℃、熔融温度97℃。
POE 0203 主要性能：通用级，共混，发泡。
重要参数：比重0.90、熔融指数3.0、硬度87、弯曲模量76、熔融温度94℃、维卡软化点93℃、拉伸应力6.5、抗张强度75、门尼粘度9.1。
POE 5101 重要参数：熔融指数2.0、比重0.90、硬度90、门尼粘度18、抗张强度86、拉伸强度21、弯曲模量88、维卡软化点89℃、熔融温度98℃。
韩国LG POE(SEETEC)LC170 主要性能：抗冲击，良好的韧性。
重要参数：熔融指数1.1、比重0.87、硬度71、抗张强度9.5、断裂伸长率900%、弯曲模量14、撕裂强度40、熔融温度58℃。
LC175 主要性能：抗冲击，良好的韧性。
重要参数：熔融指数 1.1、比重0.7、门尼粘度18、硬度63、抗张强度4.4、断裂伸长率900%、撕裂强度34、熔融温度36℃。
LC565 主要性能：抗冲击，高韧性。
重要参数：熔融指数5.0、比重0.87、门尼粘度8、硬度54、抗张强度1.8、断裂伸长v领550%、撕裂强度20、熔融温度36℃。
LC670 主要性能：高韧性，高抗冲。
重要参数：熔融指数5.0、比重0.87、门尼粘度9、硬度70、抗张强度5.5、断裂伸长率1000%、弯曲模量13、撕裂强度38、熔融温度58℃。
埃克森美孚 POE(Exact)POE 9061 主要性能：高韧性，高抗冲。
重要参数：熔融指数0.5、比重0.86、硬度59、弯曲模量6.5、拉伸应力1.7、抗张强度2.4、断裂伸长率1200%、维卡软化点47℃。
POE 6102 主要性能：薄膜，包装。
重要参数：比重0.86、乙烯成分16%、硬度66、弯曲模量12、拉伸应力1.9、撕裂强度34、维卡软化点52℃。
POE 0201 主要性能：通用级，共混，发泡。
重要参数：硬度90、比重0.90、熔融指数2.5、弯曲模量68、拉伸应力12、断裂伸长率1144%、拉伸强度30、门尼粘度4.0、维卡软化点83℃、熔融温度97℃。
POE 0203 主要性能：通用级，共混，发泡。
重要参数：比重0.90、熔融指数 3.0、硬度87、弯曲模量76、熔融温度94℃、维卡软化点93℃、拉伸应力6.5、抗张强度75、门尼粘度9.1。
POE 5101 重要参数：熔融指数2.0、比重0.90、硬度90、门尼粘度18、抗张强度86、拉伸强度21、弯曲模量88、维卡软化点89℃、熔融温度98℃。
POE 8210 重要参数：比重0.88、熔融指数25、硬度79、弯曲模量26、熔融温度74℃、维卡软化点71℃、拉伸应力2.8、门尼粘度6.0、抗张强度43。
美国陶氏 POE(ENGAGE)POE 7387 重要参数：比重0.87、熔融指数0.5、门尼粘度54、硬度66、拉伸模量2.9、抗张强度9.1、断裂伸长率810、弯曲模量12、撕裂强度40、维卡软化点46℃、熔融温度50℃。
POE 7447 重要参数：比重0.87、熔融指数5.0、门尼粘度7.0、硬度64、拉伸模量1.7、抗张强度2.4、断裂伸长率550%、弯曲模量7.8、撕裂强度25.0、熔融温度35℃。
POE 7457 重要参数：比重0.8、熔流率3.6、门尼粘度9.0、硬度50、拉伸模量1.31、拉伸强度1.79、断裂伸长率600%、弯曲模量4.14、熔融温度40℃。
POE 7467 重要参数：比重0.86、熔融指数1.2、门尼粘度19、硬度52、拉伸模量1.40、抗张强度2.00、断裂伸长率600%、弯曲模量4.1、撕裂强度21、熔融温度34℃。
POE 8003 重要参数：比重0.88、熔融指数1.0、门尼粘度22、硬度84、拉伸模量4.8、抗张强度18、断裂伸长率640%、弯曲模量34、弹性体61、维卡软化温度63℃、熔融温度77℃。
POE 8100 重要参数：比重0.87、熔融指数1.0、门尼粘度24、硬度73、拉伸模量2.9、抗张强度9.76、断裂伸长率810%、弯曲模量14、撕裂强度40、维卡软化点45℃、熔融温度60℃。
POE 8107 重要参数：比重0.87、熔流率1.0、门尼粘度24、硬度73、拉伸模量2.9、抗张强度9.76、断裂伸长率810%、弯曲模量14.3、维卡软化点45℃、熔融温度60℃。
POE 8130 重要参数：比重0.86、熔流率13、门尼粘度4、硬度63、拉伸模量1.8、抗张强度2.4、断裂伸长率800%、弯曲模量7.8、熔融温度56℃。
POE 8137 重要参数：比重0.86、熔融指数13.0、门尼粘度4、硬度63、拉伸模量1.8、抗张强度2.4、断裂伸长率800%、弯曲强度7.8、撕裂强度26、熔融温度56℃。
POE 8150 重要参数：比重0.87、熔融指数0.5、门尼粘度33、硬度70、拉伸模量2.6、抗张强度9.5、断裂伸长率810%、弯曲模量15.0、撕裂强度37、维卡软化点46℃、熔融温度55℃。
POE 8157 重要参数：比重0.87、熔流率0.5、门尼粘度33、硬度70、拉伸模量2.6、抗张强度9.5、断裂伸长率810%、弯曲模量15、维卡软化点46℃、熔融温度55℃。
POE 8180 重要参数：比重0.86、熔融指数0.5、门尼粘度37、硬度63、拉伸模量1.90、抗张强度6.3、断裂伸长率910%、弯曲模量8.5、撕裂强度32、维卡软化点41℃、熔融温度47℃。
抗张强度5.7、断裂伸长率1100%、弯曲模量10.9、撕裂强度37.0、维卡软化点37℃、熔融温度59℃。
POE 8207 重要参数：比重0.87、熔流率5.0、门尼粘度8、硬度66、拉伸模量2.3、抗张强度5.7、断裂伸长率1100%、弯曲模量10.9、维卡软化点37℃、熔融温度59℃。
POE 8400 重要参数：比重0.87、熔融指数30、门尼粘度2.0、硬度72、抗张强度3.30、断裂伸长率1000%、弯曲模量12.1、维卡软化点41℃、熔融温度60℃。
POE 8401 主要性能：高流动，高透明。
重要参数：比重0.88、熔融指数30、门尼粘度2.0、硬度84、拉伸模量4.0、抗张强度8.5、断裂伸长率940%、弯曲模量30、撕裂强度56、维卡软化点49℃、熔融温度80℃。
POE 8402 主要性能：高流动，高透明，抗冲击。
重要参数：比重0.90、熔融指数30、门尼粘度2.0、硬度88、拉伸模量6.7、抗张强度11.3、断裂伸长率910%、弯曲模量72、撕裂强度79、维卡软化点72℃、熔融温度96℃。
POE 8407 主要性能：高流动，加入滑石粉。
重要参数：比重0.87、熔融指数30、门尼粘度2.0、硬度72、抗张强度3.3、断裂伸长率1000%、弯曲模量12.1、维卡软化点41℃、熔融温度60℃。
POE 8411 重要参数：比重0.88、熔融指数18、门尼粘度3、硬度81、拉伸模量3.3、抗张强度7.3、断裂伸长率1000%、弯曲模量19.5、撕裂强度47、维卡软化点45℃、熔融温度76℃。
张强度20、断裂伸长率690%、弯曲模量54、维卡软化点75℃、熔融温度93℃。
POE 8440G 重要参数：比重0.89、熔流率1.6、门尼粘度13、硬度86、拉伸模量6.3、抗张强度20、断裂伸长率690%、弯曲模量54、维卡软化点75℃、熔融温度93℃。
POE 8450 主要性能：耐老化，耐候。
重要参数：比重0.90、熔融指数3.0、门尼粘度10、硬度90、拉伸模量7.3、抗张强度22、断裂伸长率750%、弯曲模量76、撕裂强度90、维卡软化点84℃、熔融温度97℃。
POE 8450G 重要参数：比重0.90、熔流率3.0、门尼粘度10、硬度90、拉伸模量7.3、抗张强度22、断裂伸长率750%、弯曲模量76、维卡软化点84℃、熔融温度97℃。
POE 8452 重要参数：比重0.87、熔流率3.0、门尼粘度11、硬度74、拉伸模量3.0、抗张强度11、断裂伸长率950%、弯曲模量16、维卡软化点48℃、熔融温度66℃。
POE 8457 重要参数：比重0.87、熔流率3.0、门尼粘度11、硬度74、拉伸模量3.0、抗张强度11、断裂伸长率950%、弯曲模量16.5、维卡软化点48℃、熔融温度66℃。
POE 8480 主要性能：高韧性，柔软性。
用途：鞋材，交联发泡材料，共混，管材。
重要参数：比重0.90、熔融指数1.0、门尼粘度20、硬度89、拉伸模量8.0、抗张强度25、断裂伸长率660%、弯曲模量83、撕裂强度91、维卡软化点89℃、熔融温度99℃。
POE 8540 主要性能：透明，良好的韧性和柔软性。
重要参数：比重0.90、熔融指数1.0、门尼粘度20、硬度90、拉伸模量9.6、抗张强度28、断裂伸长率750%、弯曲模量114、撕裂强度103、维卡软化点97℃、熔融温度104℃。
POE 8842 主要性能：共混，添加滑石粉。
重要参数：比重0.85、熔融指数1.0、门尼粘度25、硬度54、拉伸模量1.4、抗张强度3.0、断裂伸长率1200%、弯曲模量4.5、撕裂强度25、熔融温度38℃。
POE塑料是采用茂金属催化剂的乙烯和辛烯实现原位聚合的热塑性弹性体POE 特点：（1）辛烯的柔软链卷曲结构和结晶的乙烯链作为物理交联点，使它既有优异的韧性又有良好的加工性。
（2）POE塑料分子结构中没有不饱和双键，具有优良的耐老化性能。
（3）POE塑料分子量分布窄，具有较好的流动性，与聚烯烃相容性好。
（4）良好的流动性可改善填料的分散效果，同时也可提高制品的熔接痕强度POE 性能：随着POE塑料含量的增加，体系的冲击强度和断裂伸长率有很大的提高。
南京塑泰的马来酸酐接枝POE是多元聚合物接枝体系兼具增韧和相容功率，用于：PA/ PE、PA/PP、PC/ABS 合金，可大大提高合金的韧性可见，POE塑料对PP有优良的增韧作用，与PP、活性碳酸钙有较好的相容性。
这是因为POE塑料的分子量分布窄，分子结构中侧辛基长于侧乙基，在分子结构中可形成联结点，在各成分之间起到联结、缓冲作用，使体系在受到冲击时起分散、缓冲冲击能的作用，减少银纹因受力发展成裂纹的机会，从而提高了体系的冲击强度。
当体系受到阻力时，由于这些联结点所形成的网络状结构可以发生较大的形变，所以，体系的断裂伸长率有显着的增加，当POE塑料的含量增加时，体系的拉伸强度、弯曲强度和弯曲模量均有所下降，这是由POE塑料本身的性能决定的，故POE塑料的含量应控制在20%以下。
POE塑料的含量与熔融指数的关系，加入POE塑料后，体系的熔融指数增加。
POE塑料本身的流动性较好，它的加入，同时也改善了整个体系的流动性，当POE塑料含量超过15份以后，体系的熔融指数基本没有变化，若要继续提高体系的流动性，则不能完全依赖于POE塑料。
POE 应用领域：主要用于改性增韧PP、PE和PA等聚合改性、鞋底。
其次用在汽车工业方面制作保险杠、挡泥板、方向盘、垫板等等。
电线电缆工业上耐热性和耐环境性要求高的绝缘层和护套。
也用于工业用制品如胶管、输送带、胶布和模压制品。
医疗器械以及家用电器、文体用品、玩具等，以及包装薄膜，尤其适合低烟无卤阻燃料；化妆品、食品等软管包装；运动鞋底发泡中底、大底等；阻燃母料；拉伸膜、缠绕膜、各类保鲜膜；也用于工业压制品如胶管、输送带、胶布和模压制品等。
