CA6140型车床主电路分析.

CA6140型车床电气控制电路分析一、普通车床的主要结构和运动形式车床是一种应用极为广泛的金属切削机床，主要用于加工各种回转表面（内外圆柱面、端面、成型回转面等），还可用于车削螺纹，并可用钻头。

铰刀等进行加工。

车床主要是由床身、主轴箱、进给箱、溜板箱、刀架、丝杠和尾架等部分组成。

图1所示为CA6140型普通车床的结构示意图。

1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿；6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮图1 CA6140型车床结构示意图CA6140普通车床型号的含义为：普通车床主要是由三个运动部分组成，一是卡盘带着工件的旋转运动，也就是车床主轴的运动。

车床根据工件的材料性质、车刀材料及几何形式、工件直径、加工方式及冷却的条件不同，要求主轴由不同的切削速度。

主轴运动是由主轴电动机经传输带传递到主轴变速箱来带动主轴旋转，而主轴变速箱则用于调节主轴的转速。

二是溜板箱带着刀架的直线运动，称为进给运动。

溜板箱把丝杠或光杆的运动传递给刀架部分，变换溜板箱外置的手柄位置，经刀架部分使车刀做纵向或横向进给。

三是刀架的快速移动和工件的夹紧和放松，称为车床的辅助运动。

尾座的移动和工件的装卸都是由人力操作，车床工作时大部分功率消耗在主轴运动上。

二、车床的电力拖动形式及控制要求车床的主轴一般只需要单向运转，只有在加工螺纹时要退刀，需要主轴反转。

根据加工工艺的要求，主轴应能够在相当宽的范围内进行调速，CA6140型车床的主轴正转速度有24种（10~1 400r/min），反转速度有12种（14~1 580r/min）。

CA6140型普通车床对电力拖动及其控制有以下要求：1主轴电动机从经济性、可靠性考虑，一般选用三相笼型异步电动机，不进行电气调速。

2主轴电动机的起动、停止采用按钮操作，一般普通车床上的三相异步电动机均采用直接起动。

停止采用机械制动。

3刀架移动和主轴转动有固定的比例关系，以满足对螺纹的加工需要。

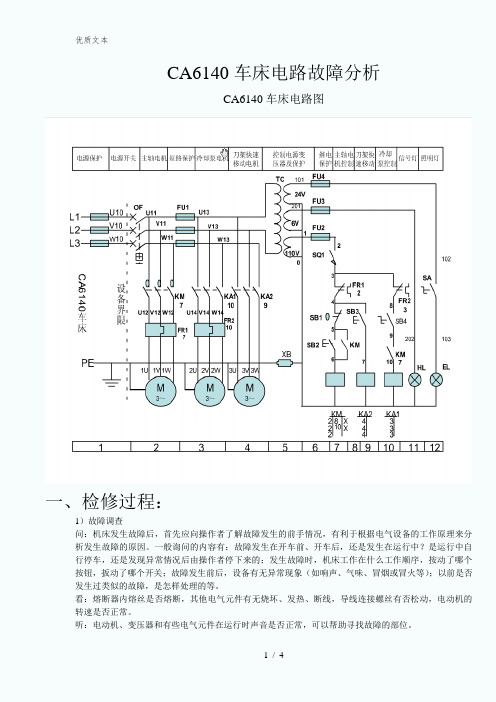

CA6140车床电路故障分析CA6140车床电路图一、检修过程：1）故障调查问：机床发生故障后，首先应向操作者了解故障发生的前手情况，有利于根据电气设备的工作原理来分析发生故障的原因.一般询问的内容有:故障发生在开车前、开车后，还是发生在运行中？是运行中自行停车,还是发现异常情况后由操作者停下来的；发生故障时，机床工作在什么工作顺序，按动了哪个按钮，扳动了哪个开关；故障发生前后,设备有无异常现象（如响声、气味、冒烟或冒火等)；以前是否发生过类似的故障,是怎样处理的等.看：熔断器内熔丝是否熔断，其他电气元件有无烧坏、发热、断线，导线连接螺丝有否松动,电动机的转速是否正常。

听：电动机、变压器和有些电气元件在运行时声音是否正常，可以帮助寻找故障的部位。

摸：电机、变压器和电气元件的线圈发生故障时,温度显著上升，可切断电源后用手去触摸。

2）电路分析根据调查结果，参考该电气设备的电气原理图进行分析，初步判断出故障产生的部位,然后逐步缩小故障范围，直至找到故障点并加以消除。

分析故障时应有针对性，如接地故障一般先考虑电气柜外的电气装置，后考虑电气柜内的电气元件。

断路和短路故障，应先考虑动作频繁的元件，后考虑其余元件。

原因分析:①先判断是主线路还是控制电路的故障：按起动按钮SB2，接触器KM1若不动作，故障必定在控制电路；若接触器吸合，但主轴电动机不能起动，故障原因必定在主线路中。

②主线路故障：可依次检查接触器KM1主触点及三相电动机的接线端子等是否接触良好.③控制电路故障：没有电压；控制线路中的熔断器FU5熔断；按钮SB1、SB2的触头接触不良；接触器线圈断线等。

3)断电检查检查前先断开机床总电源，然后根据故障可能产生的部位，逐步找出故障点。

检查时应先检查电源线进线处有无碰伤而引起的电源接地、短路等现象，螺旋式熔断器的熔断指示器是否跳出,热继电器是否动作.然后检查电气外部有无损坏，连接导线有无断路、松动，绝缘有否过热或烧焦。

CA6140车床电路故障分析CA6140车床电路图一、检修过程：1）故障调查问：机床发生故障后，首先应向操作者了解故障发生的前手情况，有利于根据电气设备的工作原理来分析发生故障的原因。

一般询问的内容有：故障发生在开车前、开车后，还是发生在运行中？是运行中自行停车，还是发现异常情况后由操作者停下来的；发生故障时，机床工作在什么工作顺序，按动了哪个按钮，扳动了哪个开关；故障发生前后，设备有无异常现象（如响声、气味、冒烟或冒火等）；以前是否发生过类似的故障，是怎样处理的等。

看：熔断器内熔丝是否熔断，其他电气元件有无烧坏、发热、断线，导线连接螺丝有否松动，电动机的转速是否正常。

听：电动机、变压器和有些电气元件在运行时声音是否正常，可以帮助寻找故障的部位。

摸：电机、变压器和电气元件的线圈发生故障时，温度显著上升，可切断电源后用手去触摸。

2）电路分析根据调查结果，参考该电气设备的电气原理图进行分析，初步判断出故障产生的部位，然后逐步缩小故障范围，直至找到故障点并加以消除。

分析故障时应有针对性，如接地故障一般先考虑电气柜外的电气装置，后考虑电气柜内的电气元件。

断路和短路故障，应先考虑动作频繁的元件，后考虑其余元件。

原因分析：①先判断是主线路还是控制电路的故障：按起动按钮SB2，接触器KM1若不动作，故障必定在控制电路；若接触器吸合，但主轴电动机不能起动，故障原因必定在主线路中。

②主线路故障：可依次检查接触器KM1主触点与三相电动机的接线端子等是否接触良好。

③控制电路故障：没有电压；控制线路中的熔断器FU5熔断；按钮SB1、SB2的触头接触不良；接触器线圈断线等。

3）断电检查检查前先断开机床总电源，然后根据故障可能产生的部位，逐步找出故障点。

检查时应先检查电源线进线处有无碰伤而引起的电源接地、短路等现象，螺旋式熔断器的熔断指示器是否跳出，热继电器是否动作。

然后检查电气外部有无损坏，连接导线有无断路、松动，绝缘有否过热或烧焦。

CA6140车床电气控制线路分析
CA6140卧式车床电路图
接触器触头在电路图中位置的标记
栏目左栏中栏右栏
触头类型
主触头所处的
图区号辅助常开触头所处的
图区号
辅助常闭触头所处
的图区号
举例
KM 2 8 表示3对主触头
均在图区2
表示一对辅助常开触
头在图区8，另一对
常开触头在图区10
表示2对辅助常闭触
头未用
X
2 10
X
2
继电器触头在电路图中位置的标记
栏目左栏右栏
触头类型常开触头所处的图区号常闭触头所处的图区号举例
KA2
4 4 4
表示3对常开触头均在图
区4
表示常闭触头未用CA6140型卧式车床电气原理图
CA6140型卧式车床电气原理图
打开SB
CA6140型卧式车床电气原理图
合上电源开关QF
CA6140型卧式车床电气原理图
按下SB2
CA6140型卧式车床电气原理图
按下SB1,停
CA6140型卧式车床电气原理图在M1运行时，按下SB4
CA6140型卧式车床电气原理图
在M1、M2不停转的情况下，按下SB3
CA6140型卧式车床电气原理图
按下SA
CA6140型卧式车床电气原理图M1,M2不工作，快速移动刀架。

一、主电路分析主电路中有3台控制电动机。

（1）主轴电动机M1，完成主轴主运动和刀具的纵横向进给运动的驱动。

该电动机为三相电动机。

主轴采用机械变速，正反向运行采用机械换向机构。

（2）冷却泵电动机M2，提供冷却液，为防止刀具和工件的温升过高，用冷却液降温。

（3）刀架电动机M3，为刀架快速移动电动机，根据使用需要，手动控制启动或停止。

电动机M1、M2、M3容量都小于10kW，均采用全压直接启动。

三相交流电源通过转换开关QS引人，接触器KM1控制M1的启动和停止，接触器KM2控制M2的启动和停止，接触器KM3控制M3的启动和停止。

KM1由按钮SB1、SB2控制，KM3由SB3进行点动控制，KM2由开关SA1控制。

主轴正反向运行由机械离合器实现。

M1、M2为连续运动的电动机，分别利用热继电器FR1、FR2作过载保护，M3为短期工作电动机，因此未设过载保护。

熔断器FU1~FU4分别对主电路、控制电路和辅助电路实行短保护。

二、控制电路分析控制电路的电源为由控制变压器TC次级输出的110V电压。

1.主轴电动机M1的控制采用了具有过载保护全压启动控制的典型电路。

按下启动按钮SB2，接触器KM1得电吸合，其动合触点KM1（7~9）闭合自锁，KM1的主触点闭合，主轴电动机M1启动；同时其辅助动合触点KM1（13~15）闭合，作为KM2得电的先决条件。

按下停止按钮SB1，接触器KM1失电释放，电动机M1停转。

2.冷却泵电动机M2的控制采用两台电动机M1、M2顺序控制的典型电路，以满足使主轴电动机启动后，冷却泵电动机才能启动；当主轴电动机停止运行时，冷却泵电动机也自动停止运行。

主轴电动机M1启动后，接触器KM1得电吸合，其辅助动合触点KM1（13~15）闭合，因此合上开关SA1，使接触器KM2线圈得电吸合，冷却泵电动机M2才能启动。

3.刀架快速移动电动机M3的控制采用点动控制。

按下按钮SB3，KM3得电吸合，对M3电动机实施点动控制，电动机M3经传动系统，驱动溜板带动刀架快速移动。
