安培力知识要点归纳一、安培力1.安培力：通电导线在磁场中受到的作用力叫做安培力．2.安培力的计算公式：F ＝BILsin θ（θ是I 与B 的夹角）； ① I ⊥B 时，即θ＝900，此时安培力有最大值；公式：F ＝BIL ② I //B 时，即θ＝00，此时安培力有最小值，F=0;③ I 与B 成夹角θ时，F=BILSin θ，安培力F 介于0和最大值之间.有用结论：“同向电流相互吸引，反向电流相排斥”。
不平行时有转运动到方向相同且相互靠近的趋势。
3.安培力公式的适用条件:适用于匀强磁场中4.安培力方向的判断——左手定则：伸开左手，使拇指跟其余的四指垂直且与手掌都在同一平面内，让磁感线穿过手心，并使四指指向电流方向，大拇指所指的方向就是通电导线所受安培力的方向．安培力F 的方向：F ⊥(B 和I 所在的平面)；即既与磁场方向垂直，又与通电导线垂直．但B 与I 的方向不一定垂直． 5．说明：公式F=BIL 中L 为导线的有效长度，即导线两端点所连直线的长度，相应的电流方向沿L 由始端流向末端．如图所示，弯曲的导线ACD 的有效长度为l ，等于两端点A 、D 所连直线的长度，安培力为：F = BIl二、安培力作用下物体的运动方向的判断1．电流元法：即把整段电流等效为多段直线电流元，先用左手定则判断出每小段电流元所受安培力的方向，从而判断整段电流所受合力方向，最后确定运动方向． 例1：如图所示，通电的线圈放置在水平面上，试分析线圈所受的安培力。
2．特殊位置法：把电流或磁铁转到一个便于分析的特殊位置后再判断安培力方向，从而确定运动方向．例2：如图所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由移动，当导线通过图示方向电流时，导线的运动情况是（从上往下看）：（ ）A ．顺时针方向转动，同时下降B ．顺时针方向转动，同时上升C ．逆时针方向转动，同时下降D ．逆时针方向转动，同时上升3．等效法：环形电流和通电螺线管都可以等效成条形磁铁，条形磁铁也可等效成环形电流或通电螺线管，通电螺线管也可以等效成很多匝的环形电流来分析．例3：如图所示，通电的线圈放置在水平面上，试分析线圈所受的安培力。

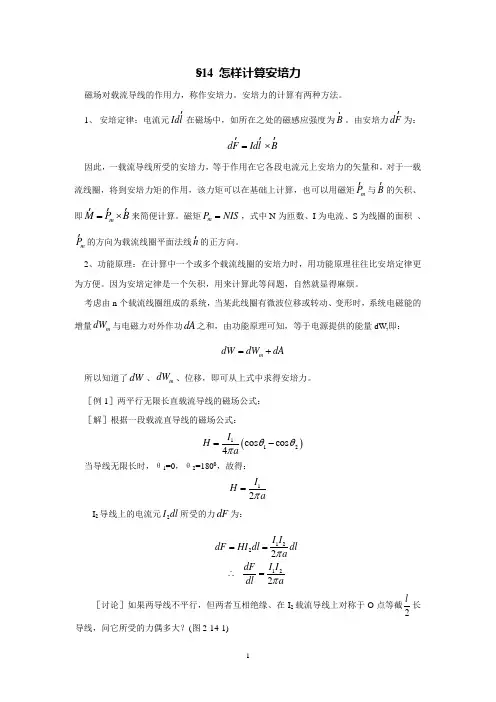

§14 怎样计算安培力磁场对载流导线的作用力，称作安培力。
安培力的计算有两种方法。
1、 安培定律：电流元Idl 在磁场中，如所在之处的磁感应强度为B 。
由安培力dF 为：dF Idl B =⨯因此，一载流导线所受的安培力，等于作用在它各段电流元上安培力的矢量和。
对于一载流线圈，将到安培力矩的作用，该力矩可以在基础上计算，也可以用磁矩m P 与B 的矢积、即m M P B =⨯来简便计算。
磁矩m PNIS =，式中N 为匝数、I 为电流、S 为线圈的面积 、m P 的方向为载流线圈平面法线n 的正方向。
2、功能原理：在计算中一个或多个载流线圈的安培力时，用功能原理往往比安培定律更为方便。
因为安培定律是一个矢积，用来计算此等问题，自然就显得麻烦。
考虑由n 个载流线圈组成的系统，当某此线圈有微波位移或转动、变形时，系统电磁能的增量m dW 与电磁力对外作功dA 之和，由功能原理可知，等于电源提供的能量dW,即：m dW dW dA =+所以知道了dW 、m dW 、位移，即可从上式中求得安培力。
［例1］两平行无限长直载流导线的磁场公式： ［解］根据一段载流直导线的磁场公式：()112cos cos 4I H aθθπ=-当导线无限长时，θ1=0，θ2=1800，故得：12I H aπ=I 2导线上的电流元2I dl 所受的力dF 为：1221222I I dF HI dl dl aI I dF dl aππ==∴=［讨论］如果两导线不平行，但两者互相绝缘、在I 2载流导线上对称于O 点等截2l 长导线，问它所受的力偶多大？(图2-14-1)［分析］载流I 1的无限长导线在l 线段上的任一点P ，产生磁场为：12sin I H x πθ=式中x 为PO 的距离。
其方向垂直纸面向里。
在P 点的电流元2I dx 所受的力dF 为：012022sin I I dxdF I Hdx xμμπθ==其方向在纸面，如图所示。

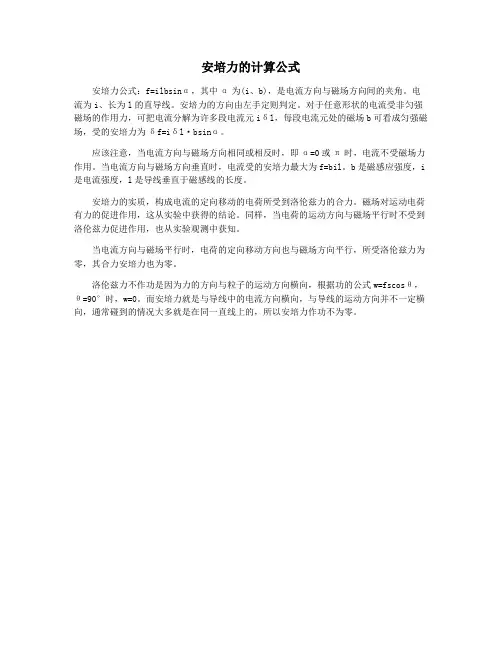

安培力的计算公式
安培力公式：f=ilbsinα，其中α为(i、b)，是电流方向与磁场方向间的夹角。
电流为i、长为l的直导线。
安培力的方向由左手定则判定。
对于任意形状的电流受非匀强磁场的作用力，可把电流分解为许多段电流元iδl，每段电流元处的磁场b可看成匀强磁场，受的安培力为δf=iδl·bsinα。
应该注意，当电流方向与磁场方向相同或相反时，即α=0或π时，电流不受磁场力作用。
当电流方向与磁场方向垂直时，电流受的安培力最大为f=bil。
b是磁感应强度，i 是电流强度，l是导线垂直于磁感线的长度。
安培力的实质，构成电流的定向移动的电荷所受到洛伦兹力的合力。
磁场对运动电荷有力的促进作用，这从实验中获得的结论。
同样，当电荷的运动方向与磁场平行时不受到洛伦兹力促进作用，也从实验观测中获知。
当电流方向与磁场平行时，电荷的定向移动方向也与磁场方向平行，所受洛伦兹力为零，其合力安培力也为零。
洛伦兹力不作功是因为力的方向与粒子的运动方向横向，根据功的公式w=fscosθ，θ=90°时，w=0。
而安培力就是与导线中的电流方向横向，与导线的运动方向并不一定横向，通常碰到的情况大多就是在同一直线上的，所以安培力作功不为零。
安培力所有公式及推导（最新版）目录一、安培力的基本概念二、安培力的相关公式三、安培力的推导过程四、安培力的应用举例五、安培力与机械效率的关系正文一、安培力的基本概念安培力是指电流在磁场中所受的力，它的实质是形成电流的定向移动的电荷所受洛伦兹力的合力。
磁场对运动电荷有力的作用，这是从实验中得到的结论。
同样，当电荷的运动方向与磁场平行时不受洛伦兹力作用，也是从实验观察中得知。
当电流方向与磁场平行时，电荷的定向移动方向也与磁场方向平行，所受洛伦兹力为零，其合力安培力也为零。
二、安培力的相关公式1.基本公式：WFS2.重力做功：GmgH3.摩擦力做功：WNfS4.求有用功：w 有 gh5.求总功：w 总 fs6.求机械效率：w 有 w 总 ghfsghf(nh)gnf7.功力距离，即 WFs（功率）：功/时间，即 P=wt三、安培力的推导过程安培力的推导过程比较复杂，涉及到磁场、电流、洛伦兹力等多个因素。
安培力是与导线中的电流方向垂直，与导线的运动方向并不一定垂直，一般遇到的情况大多是在同一直线上的，所以安培力做功不为零。
四、安培力的应用举例安培力在实际应用中非常广泛，例如在电力传输、电磁制动、磁悬浮列车等方面都有应用。
在电力传输中，安培力可以用来计算输电线路的损耗；在电磁制动中，安培力可以用来实现制动；在磁悬浮列车中，安培力可以用来实现列车的悬浮和推进。
五、安培力与机械效率的关系安培力与机械效率的关系可以通过公式 w 有 w 总ghfsghf(nh)gnf 来表示。
其中，w 有表示有用功，w 总表示总功，gh 表示重力势能，fsghf(nh)gnf 表示摩擦力所做的功。
两平行直导线之间的安培力一、概述安培力，由法国物理学家安德烈-玛丽·安培于1820年首次发现，是指通电导线在磁场中受到的力。
当两条平行直导线存在电流时，它们之间也会产生安培力。
这一现象在电工技术和物理学中具有重要意义。
了解两平行直导线之间的安培力有助于更好地理解磁场和电流之间的关系，以及电流的相互作用。
二、安培力原理安培力的产生源于磁场对电流的作用。
根据安培定律，磁场对电流的作用力与电流、磁场强度及导线长度成正比，其方向垂直于电流和磁场线所构成的平面。
对于两平行直导线，它们之间的安培力就是由于磁场对各自电流的作用力相互叠加而产生的。
三、安培力的计算计算两平行直导线之间的安培力需要以下参数：基于以上参数，两平行直导线之间的安培力F 可以由以下公式计算得出：F =μ0I 2L 2πr其中，μ0是真空中的磁导率，r 是两导线之间的距离。
四、安培力的影响五、实际应用与案例分析1. 导线长度（L ）：指两平行导线之间的距离。
2. 电流强度（I ）：流经每根导线的电流大小。
3. 磁场强度（B ）：描述磁场强弱的物理量。
4. 电导率（σ）：导线的电导率，决定了电流的传导能力。
5. 相对磁导率（μr ）：描述材料相对于真空的磁导率。
1. 力效应：安培力的大小会影响导线的运动状态，如推动或阻碍导线的运动。
这种效应在电机、变压器等电气设备中有广泛应用。
2. 热效应：在持续的电流和磁场的作用下，导线会产生热量，这是由于电流的电阻引起的。
这种热效应可能导致导线温度升高，影响其机械性能和使用寿命。
3. 磁滞现象：当导线受到频繁变化的磁场作用时，由于磁滞现象，会产生额外的能量损失。
这种损失会导致设备效率降低和温度升高。
4. 电磁场效应：安培力的存在会导致电磁场的变化，进而影响周围空间的电磁环境。
这种效应在电磁兼容性和电磁干扰问题中具有重要意义。
1. 磁悬浮列车：磁悬浮列车利用安培力原理实现列车与轨道的完全分离，消除了传统的轮轨接触带来的摩擦和磨损，大大提高了运行速度和效率。

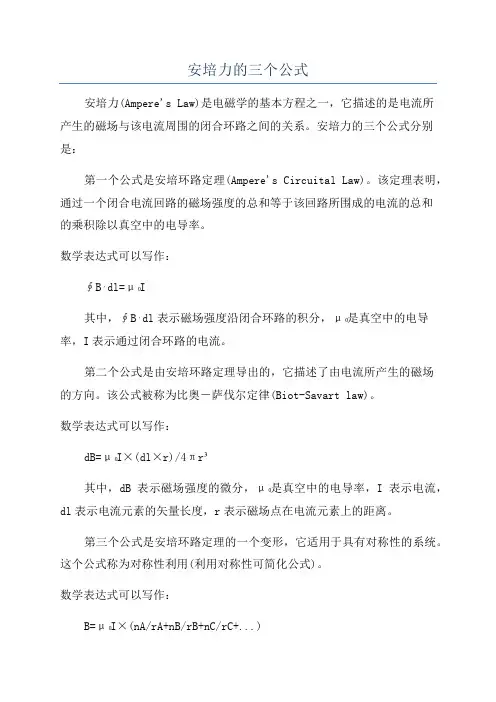

安培力的三个公式
安培力(Ampere's Law)是电磁学的基本方程之一，它描述的是电流所
产生的磁场与该电流周围的闭合环路之间的关系。
安培力的三个公式分别是：
第一个公式是安培环路定理(Ampere's Circuital Law)。
该定理表明，通过一个闭合电流回路的磁场强度的总和等于该回路所围成的电流的总和
的乘积除以真空中的电导率。
数学表达式可以写作：
∮B⋅dl=μ₀I
其中，∮B⋅dl表示磁场强度沿闭合环路的积分，μ₀是真空中的电导率，I表示通过闭合环路的电流。
第二个公式是由安培环路定理导出的，它描述了由电流所产生的磁场
的方向。
该公式被称为比奥－萨伐尔定律(Biot-Savart law)。
数学表达式可以写作：
dB=μ₀I×(dl×r)/4πr³
其中，dB表示磁场强度的微分，μ₀是真空中的电导率，I表示电流，dl表示电流元素的矢量长度，r表示磁场点在电流元素上的距离。
第三个公式是安培环路定理的一个变形，它适用于具有对称性的系统。
这个公式称为对称性利用(利用对称性可简化公式)。
数学表达式可以写作：
B=μ₀I×(nA/rA+nB/rB+nC/rC+...)
其中，B表示磁场强度，μ₀是真空中的电导率，I表示电流，nA、nB、nC等表示电流元素的数量，rA、rB、rC等表示磁场点在电流元素上的距离。
总结起来，安培力的三个公式分别是安培环路定理、比奥－萨伐尔定
律和对称性利用公式。
这些公式是电磁学中描述电流和磁场之间关系的重
要方程，对于分析和计算与电流相关的磁场现象具有重要的意义。
一、安培力的大小1．安培力计算公式：当磁感应强度B的方向与导线方向成θ角时，F＝BIL sinθ。
这是一般情况下的安培力的表达式，以下是两种特殊情况：（1）磁场和电流垂直时：F＝BIL。
（2）磁场和电流平行时：F＝0。
磁场对磁铁一定有力的作用，而对电流不一定有力的作用。
当电流方向和磁感线方向平行时，通电导体不受安培力作用。
2．公式的适用范围：一般只适用于匀强磁场．对于非匀强磁场，仅适用于电流元。
3．弯曲通电导线的有效长度L：等于两端点所连直线的长度，相应的电流方向由始端指向末端，因为任意形状的闭合线圈，其有效长度L ＝0，所以通电后在匀强磁场中，受到的安培力的矢量和一定为零。
4．公式F＝BIL的适用条件：（1）B与L垂直；（2）匀强磁场或通电导线所在区域的磁感应强度的大小和方向相同；（3）安培力表达式中，若载流导体是弯曲导线，且与磁感应强度方向垂直，则L是指导线由始端指向末端的直线长度。
【题1】如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。
线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°。
流经导线的电流为I，方向如图中箭头所示。
导线段abcd所受到的磁场的作用力的合力A．方向沿纸面向上，大小为（2＋1）ILBB．方向沿纸面向上，大小为（2－1）ILBC．方向沿纸面向下，大小为（2＋1）ILBD．方向沿纸面向下，大小为（2－1）ILB【答案】A【解析】ad 间通电导线的有效长度为图中的虚线L ′＝（2＋1）L ，电流的方向等效为由a 沿直线流向d ，所以安培力的大小F ＝BIL ′＝（2＋1）ILB .根据左手定则可以判断，安培力方向沿纸面向上，选项A 正确。
【题2】如图，两根平行放置的长直导线a 和b 载有大小相同、方向相反的电流，a 受到的磁场力大小为F 1，当加入一与导线所在平面垂直的匀强磁场后，a 受到的磁场力大小变为F 2，则此时b 受到的磁场力大小变为A ．F 2B ．F 1－F 2C ．F 1＋F 2D ．2F 1－F 2 【答案】A【题3】如图所示，AC 是一个用长为L 的导线弯成的、以O 为圆心的四分之一圆弧，将其放置在与平面AOC 垂直的磁感应强度为B 的匀强磁场中。
安培力的计算
安培力的计算是在物理学中用来测量电流的相关概念。
安培力，也称为洛伦兹力，是由电流在磁场中所产生的力。
根据安培定则，当电流通过一个导线时，会产生磁场，而这个磁场会与外部磁场相互作用，从而产生力的作用。
安培力的计算
可以通过以下公式来进行：
F = BILsinθ
其中，F代表安培力的大小，B是磁场的强度，I是电流的大小，L是导线的长度，θ是电流方向与磁场方向之间的夹角。
这个公式可以帮助我们确定安培力的大
小以及其对物体的作用方向。
此外，在计算安培力时，还需要考虑导线的形状和方向。
如果导线是直线的，可以使用上述公式进行计算。
而如果导线呈弯曲形状，需要将导线分割成小段，并计算每个小段的安培力，然后将它们的矢量和求出来，从而得到整个导线的安培力。
需要注意的是，安培力的计算也会受到电流方向、磁场方向以及导线所处的位置等因素的影响。
通过合理选择计算公式中各个参数的数值，可以进一步研究电
流与磁场之间的相互作用以及电磁现象产生的原理。
总之，安培力的计算是理解电流与磁场相互作用的重要工具，能够帮助人们研究电磁现象并应用于各种实际情况中，如电动机、发电机、电磁铁等。
通过计算
安培力，我们可以更好地理解电磁力学的基本原理，并应用于解决问题和创造出更多的应用。
磁场中的安培力
磁场中的安培力是物理学中一个重要的概念，它描述了电流在磁场中所受到的
力的作用。
安培力是由法国物理学家安培发现的，他的研究使得人们对电磁现象有了更深入的理解。
安培力是什么？
安培力是指电流在磁场中所受的力的大小和方向。
在一个磁场中，通过有电流
的导体会受到安培力的作用，这个力的方向和大小取决于电流的方向和磁场的方向。
如果电流方向和磁场方向相同，安培力将是吸引的；如果电流方向和磁场方向相反，安培力将是斥力的。
安培力的公式
安培力的大小可以用以下公式来计算：
\[ F = BIL \sin(\theta) \]
其中，\( F \) 是安培力的大小，\( B \) 是磁场的磁感应强度，\( I \) 是电流的
大小，\( L \) 是电流元素在磁场中的长度，\( \theta \) 是磁场和电流方向之间的
夹角。
安培力的应用
安培力在许多领域有着广泛的应用。
举例来说，在电动机中，通过控制电流和
磁场的方向，可以产生一个旋转的安培力，从而驱动电动机的运转。
在电磁铁中，安培力可以用来吸附金属物体，实现吸附和释放的功能。
此外，安培力还在发电机、变压器等电气设备中起着重要作用。
结论
磁场中的安培力是电流在磁场中受到的力的表现形式，它的大小和方向取决于
电流和磁场的相互作用。
安培力的发现和应用推动了电磁学的发展，为现代科学技术的进步做出了重要贡献。
通过深入研究安培力的原理和应用，我们可以更好地理解电磁现象的发生和而知识。
安培力大小计算与方向的判断
安培力是指在导体中由电流所产生的磁场力。
这种力的大小与方向可以通过安培力定律来计算和判断。
安培力定律指出，在直流电路中，两个相互平行的导体之间的安培力与电流的大小、导体之间的距离和两个导体之间的夹角有关。
首先，我们需要了解安培力定律的公式表达：
F = BILsinθ
在这个公式中，F表示安培力的大小，B表示磁场强度，I表示电流的大小，L表示导体的长度，θ表示两个导体之间的夹角。
根据这个公式，我们可以得出以下结论：
1.安培力与电流的大小成正比：安培力的大小与电流的大小成正比，即电流越大，安培力也越大。
2.安培力与导体之间的距离成正比：安培力的大小与导体之间的距离成正比，即导体之间的距离越小，安培力也越大。
3. 安培力与导体之间的夹角sinθ成正比：安培力的大小与两个导体之间的夹角sinθ成正比，即夹角越大，安培力也越大。
根据这些规律，我们可以进行具体的计算和方向的判断。
1.计算安培力的大小：
首先，我们需要知道磁场强度B、电流大小I、导体长度L和夹角θ的具体数值。
然后，将这些数值代入安培力定律的公式中，即可计算出安培力的大小。
2.判断安培力的方向：。
安培力的计算公式安培力（Amperian force）是指一个闭合回路中由于磁场改变而导致的力的作用。
在电学中，安培力的计算公式涉及到电流、磁场和回路的几何关系。
根据安培力的定义，我们可以通过以下公式来计算安培力的大小：F = BIL sinθ其中，F表示安培力的大小；B表示磁感应强度；I表示电流的大小；L表示回路元件的长度；θ表示电流与磁场方向的夹角。
这个公式可以看出，安培力与磁场的强度、电流的大小以及电流与磁场的夹角有关。
当电流与磁场方向垂直时，安培力是最大的；而当电流与磁场方向平行时，安培力为零。
另外，我们可以在特定情况下应用不同的公式来计算安培力。
例如，在直导线中，我们可以使用以下公式来计算电流元素所受的安培力：dF = (μ₀/4π) * (I1 * I2 * dl2) / r² * sinθ其中，dF表示电流元素所受的力的微小增量；I1、I2表示电流的大小；dl2表示电流元素的长度；r表示电流元素与计算点之间的距离。
对于闭合回路，我们可以将所有微小增量相加得到总的安培力。
这个公式对于计算闭合回路中电流元素的相互作用非常有用。
另外一种计算安培力的方法是使用洛伦兹力的公式：F=q*(vxB)其中，F表示洛伦兹力的大小；q表示电荷的大小；v表示电荷的速度；B表示磁场的强度。
这个公式描述了一个带电粒子在磁场中受到的力的大小。
根据洛伦兹力的方向，我们可以得出安培力与洛伦兹力之间的关系。
总结起来，安培力的计算公式如下：1.对于闭合回路：F = BIL sinθ2.对于直导线：dF = (μ₀/4π) * (I1 * I2 * dl2) / r² * sinθ3.洛伦兹力：F=q*(vxB)这些公式可以帮助我们计算安培力，并理解闭合回路中电流与磁场的相互作用。
专题20 安培力一、安培力的大小1．安培力计算公式：当磁感应强度B的方向与导线方向成θ角时，F＝BIL sinθ。
这是一般情况下的安培力的表达式，以下是两种特殊情况：（1）磁场和电流垂直时：F＝BIL。
（2）磁场和电流平行时：F＝0。
磁场对磁铁一定有力的作用，而对电流不一定有力的作用。
当电流方向和磁感线方向平行时，通电导体不受安培力作用。
2．公式的适用范围：一般只适用于匀强磁场．对于非匀强磁场，仅适用于电流元。
3．弯曲通电导线的有效长度L：等于两端点所连直线的长度，相应的电流方向由始端指向末端，因为任意形状的闭合线圈，其有效长度L＝0，所以通电后在匀强磁场中，受到的安培力的矢量和一定为零。
4．公式F＝BIL的适用条件：（1）B与L垂直；（2）匀强磁场或通电导线所在区域的磁感应强度的大小和方向相同；（3）安培力表达式中，若载流导体是弯曲导线，且与磁感应强度方向垂直，则L是指导线由始端指向末端的直线长度。
【题1】如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。
线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°。
流经导线的电流为I，方向如图中箭头所示。
导线段abcd所受到的磁场的作用力的合力A．方向沿纸面向上，大小为（2＋1）ILBB．方向沿纸面向上，大小为（2－1）ILBC．方向沿纸面向下，大小为（2＋1）ILBD．方向沿纸面向下，大小为（2－1）ILB【答案】A【解析】ad 间通电导线的有效长度为图中的虚线L ′＝（2＋1）L ，电流的方向等效为由a 沿直线流向d ，所以安培力的大小F ＝BIL ′＝（2＋1）ILB .根据左手定则可以判断，安培力方向沿纸面向上，选项A 正确。
【题2】如图，两根平行放置的长直导线a 和b 载有大小相同、方向相反的电流，a 受到的磁场力大小为F 1，当加入一与导线所在平面垂直的匀强磁场后，a 受到的磁场力大小变为F 2，则此时b 受到的磁场力大小变为A ．F 2B ．F 1－F 2C ．F 1＋F 2D ．2F 1－F 2【答案】A【题3】如图所示，AC 是一个用长为L 的导线弯成的、以O 为圆心的四分之一圆弧，将其放置在与平面AOC 垂直的磁感应强度为B 的匀强磁场中。
带电容的安培力大小计算公式
首先，电容是指导体上累积的电荷量和电势差之间的比例关系。
电容
的定义公式为：
C=Q/V
其中，C表示电容，单位是法拉（F）；Q表示导体上所存储的电荷量，单位是库仑（C）；V表示导体上的电势差，单位是伏特（V）。
接下来，根据电势差的定义和电势能的概念，可以将电势差表示为电
场强度和距离的乘积：
V=Ed
其中，V表示电势差，E表示电场强度，单位是伏特/米（V/m），d
表示距离，单位是米（m）。
安培力的大小可以通过电场强度和电荷量的乘积计算得出。
根据库仑
定律，带电体间的静电作用力与电荷量的乘积成正比，与距离的平方成反比。
因此，安培力的公式可以表示为：
F=qE
其中，F表示安培力，单位是牛顿（N），q表示电荷量，单位是库仑（C），E表示电场强度，单位是伏特/米（V/m）。
结合以上的公式
F=QEd/V
其中，F表示安培力，Q表示电容上存储的电荷量，E表示电场强度，d表示导体之间的距离，V表示电容上的电势差。
需要注意的是，在实际应用中，电容常常以串联或并联的形式存在，此时需要根据电容的串并联规律，将电容量进行合并计算。
具体计算方法与电容的电压与电势差、电容的电荷量与电势差的计算公式稍有不同。
（2）安培力的一般表达式 f = ilbsin0 的相关计算。
安培力的一般表达式为f = ilbsinθ，其中f表示安培力，i表示电流强度，l表示导线长度，b表示磁感应强度，θ表示导线与磁场的夹角。
根据给定的表达式f = ilbsinθ，可以进行以下相关计算：
1. 计算安培力：根据已知的电流强度i、导线长度l、磁感应强度b和夹角θ，可以求出安培力f的数值。
2. 计算电流强度：如果已知安培力f、导线长度l、磁感应强度b和夹角θ，可以求解电流强度i的数值。
3. 计算导线长度：如果已知安培力f、电流强度i、磁感应强度b和夹角θ，可以求解导线长度l的数值。
4. 计算磁感应强度：如果已知安培力f、电流强度i、导线长度l和夹角θ，可以求解磁感应强度b的数值。
5. 计算夹角：如果已知安培力f、电流强度i、导线长度l和磁感应强度b，可以求解夹角θ的数值。
这些计算可以通过给定的值和利用三角函数进行推导和计算。
不平行导线积分计算安培力
在电磁学中，安培力是一个重要的概念，它描述了通电导线在磁场中所受到的作用力。
当我们考虑不平行导线在磁场中的安培力时，通常需要使用积分来计算。
假设我们有两个不平行、不共线的导线，每条导线上有电流通过。
我们想要计算这两条导线之间的安培力。
首先，我们需要知道安培力的公式：F = I × B × L。
其中，F是安培力，I是电流，B是磁感应强度，L是导线的长度。
对于每一条导线，我们需要计算其上每一点的安培力，然后将这些力累加起来得到整条导线的安培力。
具体步骤如下：
选取导线上的一个微小段，长度为dx，并计算该段导线上的电流。
计算该微小段导线在磁场中所受到的安培力，使用公式 F = I × B × dx。
将整条导线分成许多微小段，并对每一段进行上述计算。
将所有微小段的安培力累加起来，得到整条导线的安培力。
通过这种方法，我们可以精确地计算出任意形状、任意方向导线的安培力。
这种方法称为积分法。
需要注意的是，当导线之间的距离很近时，我们还需要考虑导线之间的相互作用。
这时，我们需要使用更复杂的方法来计算安培力。
积分法是一种强大的工具，可以用来解决许多复杂的电磁学问题。
通过积分法，我们可以精确地计算出任意形状、任意方向导线的安培力。
安培力和速度的公式
安培力的大小可以通过洛伦兹力公式来计算：
F = BILsinθ
其中，F表示力的大小，B是磁感应强度，I是电流大小，L是导线长度，θ是电流方向与磁感应强度方向之间的夹角。
由此可见，安培力的大小受到电流大小、导线长度、磁感应强度以及电流方向与磁感应强度方向夹角的影响。
然而，速度与安培力之间没有直接的数学关系。
速度是一个物体在单位时间内移动的距离，其大小受到许多因素的影响，例如物体的质量、外力的大小和方向、摩擦力等。
在电路中，可以通过改变电压的大小来改变电流大小，进而影响到安培力的大小。
同时，如果一个导线放在一个恒定的磁场中，改变导线的速度可以改变安培力的大小。
例如，当一个导线以一定速度在磁场中运动时，安培力会产生一个摩擦力，减慢导线的速度。
如果导线的速度增加，摩擦力也会相应增加。
然而，速度与摩擦力之间并没有简单的公式关系。
因此，在研究安培力和速度之间的关系时，需要考虑到具体的实验条件和物体特性，进行相关的实验和数据收集，再进行分析和计算。
不同的实验条件和物体特性可能导致不同的结果，因此没有一个通用的公式可以描述安培力和速度之间的关系。
