下载文档原格式
机械维修安全试题及答案一、选择题1. 机械维修工作中，下列哪种保护措施是错误的？A. 戴好安全帽和防护眼镜B. 具备必要的维修技能和知识C. 忽略现场的安全警示标识D. 使用合适的个人防护装备2. 以下哪项不是进行机械维修前，必须要做的准备工作？A. 检查设备和工具的完好性B. 确保断电和锁定能源C. 安置明显的警示标识D. 完成必要的安全培训和考核3. 在机械维修现场，下列哪项工作没有按照正确的步骤进行？A. 拆卸前先清除周围可能危及工作人员的杂物B. 同事之间进行有效的沟通和配合C. 使用正确的工具和设备进行维修D. 着装整洁，不穿松散的衣物和首饰4. 下列哪个不属于机械维修中的常见安全事故？A. 滑倒摔伤B. 意外触电C. 被工具和设备夹伤D. 环境噪音导致聋哑5. 操作机械维修工作时，下列哪一项是错误的？A. 在维修过程中及时清理工作区域并保持整洁B. 维修前先观察附近是否有可燃物C. 不遵守操作规程和安全指导手册D. 维修结束后，正确存放和维护工具二、判断题判断题部分请将题号与题目正确答案进行对应。
1. 机械维修是安全的，不需要特别的注意事项。
(错误)2. 机械维修作业存在一定的危险性，需要进行相关的安全培训。
(正确)3. 工具磨损了可以继续使用，不需要更换。
(错误)4. 在机械维修中可以随意调整设备的工作参数。
(错误)5. 机械维修时，可以随意将工具放置在任意位置。
(错误)三、简答题1. 请简述机械维修工作中的安全原则。
机械维修工作中的安全原则包括以下几个方面：- 确保人身安全：佩戴必要的个人防护装备，如安全帽、防护眼镜、安全手套等，合理规划维修过程以减少意外伤害的发生。
- 断电和锁定能源：在进行机械维修前，必须确保设备已断电并锁定能源，避免电击和机械运转引发的意外事故。
- 观察和沟通：在维修现场，要及时观察周围环境，注意隐患并及时清理，同时与同事进行有效沟通和配合，确保工作的顺利进行。
机械结构的失效分析与改进随着工业的不断发展，机械结构的应用范围越来越广泛。
然而，由于不同工况和载荷的影响，机械结构的失效问题也随之而来。
本文将探讨机械结构的失效原因以及改进的方法，希望能够为相关领域的研究和工程实践提供一些思路和参考。
一、失效原因的分析机械结构的失效原因通常可以归纳为以下几个方面。
1.材料问题材料的选择直接影响了机械结构的强度和耐久性。
如果选用的材料强度不足或者存在质量问题，就容易导致机械结构的失效。
此外，材料的弹性模量、热膨胀系数等也会对结构的性能产生影响。
2.设计问题机械结构的设计不合理，如选用不适当的结构形式、尺寸设计不合理等都会导致失效。
此外，设计上考虑不周全或者存在疏漏也是常见的失效原因。
例如，机械结构在工作过程中由于受力分布不均匀而导致应力集中，进而导致疲劳破坏等。
3.制造问题制造过程中的技术问题也会导致机械结构的失效。
比如，焊接接头的质量不过关、加工精度不符合要求等，都可能导致强度不足或者结构失衡。
4.外界环境因素机械结构在使用过程中受到的环境因素也是导致失效的主要原因之一。
例如，腐蚀、震动、温度变化、湿度等都会直接或间接地对结构的性能产生影响。
二、改进方法的探索在机械结构失效的背后，我们需要深入分析失效原因的具体情况，并提出相应的改进方法，以提高机械结构的可靠性和工作效率。
1.材料选择与测试首先，我们应该仔细选择合适的材料，包括金属材料、聚合物材料等，以满足不同工况和载荷的要求。
随后，对材料进行必要的测试和分析，确保其质量和性能符合设计要求。
此外，注重材料的寿命和可维护性，以减少因材料老化而引起的失效。
2.优化设计通过合理设计，优化机械结构的形式和尺寸，减少应力集中区域，提高结构的强度和稳定性。
同时，考虑到工作条件的多样性，进行模拟分析和试验验证，确保设计方案的合理性和有效性。
3.改进制造工艺加强对制造过程的控制和管理，提高加工精度和质量稳定性。
特别是对于焊接接头等关键部位，应确保焊缝的质量和强度，避免因为制造问题导致的结构失效。
2205双相不锈钢锻造失效分析一、引言1. 对双相不锈钢锻造材料的研究背景和意义2. 研究目的和方法3. 论文结构和内容简介二、双相不锈钢锻造材料的性能特点1. 双相结构和相比例的影响2. 机械性能、耐蚀性能和耐磨性能的特点3. 对锻造工艺的要求和影响因素三、锻造失效的症状和机理分析1. 失效症状和形态特点的描述和分析2. 失效机理的原理及其相关参数3. 影响失效的因素分析四、双相不锈钢锻造材料失效评价1. 失效评价指标及方法2. 实验设计和操作方法3. 失效评价结果的分析和解释五、双相不锈钢锻造材料失效防护措施1. 防范措施的分类和作用2. 针对不同失效类型的防护方案3. 正确维护和使用双相不锈钢锻造材料的建议六、结论1. 研究中的主要发现和结论2. 对未来的研究和实践的展望和建议第一章：引言1. 对双相不锈钢锻造材料的研究背景和意义随着工业化程度的不断提高，各种不锈钢材料的需求量也随之增加。
其中，双相不锈钢锻造材料以其良好的机械性能、优异的耐蚀性能和耐磨性能，被广泛用于化工、冶金、石化、海洋等领域。
但是，在实际应用过程中，双相不锈钢锻造材料也会出现各种失效问题，如拉伸断裂、冷脆断裂、应力腐蚀等，对生产和安全造成了很大的影响。
因此，研究双相不锈钢锻造材料失效机制和防护措施具有重要的理论和实践意义。
2. 研究目的和方法本文旨在通过对双相不锈钢锻造失效情况的分析，探究其失效机理和防护措施。
本文采用文献研究、实验分析等多种研究方法，结合实验数据，对双相不锈钢锻造材料失效机制进行探究，并提出相应的防护措施，以期提高双相不锈钢锻造材料的使用效率和安全性。
3. 论文结构和内容简介本文一共分为六个章节。
第一章为引言，介绍了双相不锈钢锻造材料的研究背景和意义，以及本文的研究目的和方法。
第二章为双相不锈钢锻造材料的性能特点，包括双相结构和相比例的影响、机械性能、耐蚀性能和耐磨性能的特点，以及对锻造工艺的要求和影响因素。

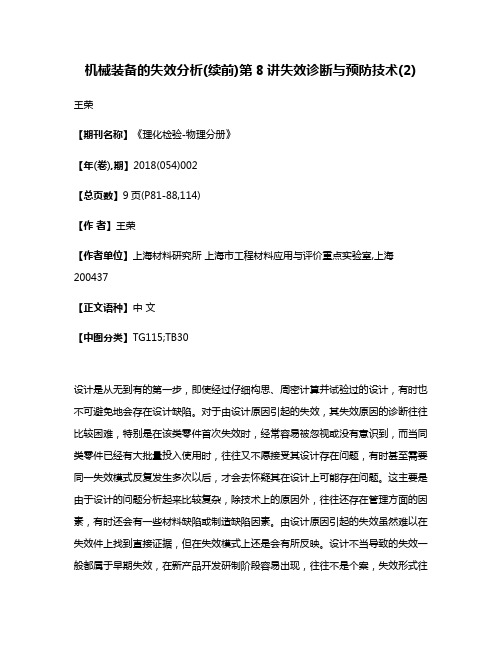

机械装备的失效分析(续前)第8讲失效诊断与预防技术(2)王荣【期刊名称】《理化检验-物理分册》【年(卷),期】2018(054)002【总页数】9页(P81-88,114)【作者】王荣【作者单位】上海材料研究所上海市工程材料应用与评价重点实验室,上海200437【正文语种】中文【中图分类】TG115;TB30设计是从无到有的第一步，即使经过仔细构思、周密计算并试验过的设计，有时也不可避免地会存在设计缺陷。
对于由设计原因引起的失效，其失效原因的诊断往往比较困难，特别是在该类零件首次失效时，经常容易被忽视或没有意识到，而当同类零件已经有大批量投入使用时，往往又不愿接受其设计存在问题，有时甚至需要同一失效模式反复发生多次以后，才会去怀疑其在设计上可能存在问题。
这主要是由于设计的问题分析起来比较复杂，除技术上的原因外，往往还存在管理方面的因素，有时还会有一些材料缺陷或制造缺陷因素。
由设计原因引起的失效虽然难以在失效件上找到直接证据，但在失效模式上还是会有所反映。
设计不当导致的失效一般都属于早期失效，在新产品开发研制阶段容易出现，往往不是个案，失效形式往往相同或相似，有时是成批的，具有一定的规律性。
由设计原因导致的失效一般有以下几种情况。
3.2.1 设计载荷不准确，对服役环境估计不充分这种情况主要表现为载荷考虑不全(应力估算不足)，载荷变动分析不够，计算假设中出现误差，致使实际工作载荷超过设计载荷，或服役环境脱离事先考虑，导致材料在正常工况下也无法承受工作载荷，或不能抵抗环境的侵蚀而失效。
某风力发电机组变桨轴承外圈在使用2～3 a(年)时发生了断裂[9]。
断口宏观分析和扫描电镜(SEM)分析结果表明，该轴承外圈的断裂性质为疲劳断裂。
断裂轴承外圈的两个端面及外圆面均存在镀层和涂层，螺栓内孔表面和滚道面未见涂层，断裂后轴承滚道面可见厚重的油脂；螺栓内孔表面存在明显锈蚀，剖面金相分析发现这些区域存在多处凹坑，且存在从凹坑中萌生的微裂纹；凹坑中存在异物，经能谱(EDS)分析，异物中含有较高含量的硫和氧元素，说明这些凹坑是受到了环境中腐蚀性元素作用而产生的点腐蚀坑；SEM断口分析显示疲劳裂纹起源于这些点腐蚀坑。
中国石油大学（北京）远程教育学院机械失效分析与防护期末复习题答案一、多选题1、按照产品的失效形态对金属构件失效形式进行分类,包括(ACD)失效。
A:表面损伤B:腐蚀C:断裂D:过量变形2、在焊接生产中遇到的裂纹是多种多样的,根据裂纹产生本质看,有热裂纹.再热裂纹.（AD）。
A:层状撕裂B:横向裂纹C:纵向裂纹D:冷裂纹3、构件发生断裂时,判别其主裂纹的方法有T形法.变形法和（AB）。
A:氧化法B:分枝法C:痕迹法D:金相法4、消除残余应力的方法有（ABD）。
A:机械法B:回火C:振动法D:去应力退火5、腐蚀电池的基本要素有阳极.阴极.（CD）。
A:液相B:气相C:外电路D:电解质溶液6、腐蚀电池的工作过程包括（ABC）。
A:阳极过程B:阴极过程C:电流流动D:离子移动7、失效分析测试技术的选用原则是（BC）.可能性和经济性。
A:重现性B:有效性C:可信性D:直观性8、金属构件产生应力腐蚀断裂的三个基本条件是（BCD）。
A:压应力B:固定拉应力C:敏感的材料D:特定腐蚀介质9、构件发生脆性断裂时微观形貌特征有(ABCD)花样。
A:河流B:鱼骨状C:扇形D:舌形10、典型零件的选材一般遵循的原则有(ABC)。
A:使用性原则B:工艺性原则C:经济性原则D:可靠性原则11、构件失效后,对其进行失效分析前,需要对断口进行保护,目的是防止搬运过程中的(AB)。
12、构件发生疲劳断裂时微观形貌特征有(BD)。
A:河流花样B:疲劳辉纹C:韧窝D:腐轮胎压痕花样13、痕迹的形成要素包括（ABC）。
A:留痕物B:造痕物C:压应力D:冲击力14、金属构件失效原因一般包括(ABCD)。
A:材料选择不当B:装配错误C:热处理方式不当D:机械设计错误15、常用裂纹先后顺序判断方法有（ABCD）。
A:材料选择不当B:装配错误C:热处理方式不当D:机械设计错误二：填空题16、疲劳断口的微观特征有(______)和轮胎压痕花样。
机械结构失效机理分析与可靠性改进引言：机械结构失效是指机械设备在工作过程中由于各种原因导致结构功能无法正常发挥，甚至发生故障，从而影响工作效率和安全性。
正确认识机械结构失效的机理，并采取相应的可靠性改进措施，对于提高机械设备的工作效率和延长使用寿命具有重要意义。
一、机械结构失效机理分析1. 疲劳失效机理疲劳失效是指由于机械结构长期受到交变载荷作用，导致材料内发生不可逆的损伤和破坏现象。
疲劳失效机理包括应力集中、裂纹扩展和断裂。
在设计阶段，应合理进行应力分析，避免应力集中的产生，并选择适当的材料，提高机械结构的抗疲劳性能。
2. 磨损失效机理磨损失效是指机械结构在工作过程中由于材料之间产生的相对运动而导致表面损伤和材料的逐渐磨损。
磨损失效机理包括磨粒磨损、疲劳磨损和润滑失效等。
在设计阶段，应选择适当的润滑剂，合理设计机械结构的摩擦副，并定期对机械设备进行维护保养，延长机械结构的使用寿命。
3. 腐蚀失效机理腐蚀失效是指机械结构在工作环境中受到化学物质的腐蚀作用，导致材料表面发生氧化、脱落、变薄等现象。
腐蚀失效机理包括电化学腐蚀、化学腐蚀和应力腐蚀等。
在设计阶段，应选择抗腐蚀性能好的材料，采取相应的防护措施，避免腐蚀对机械结构造成损害。
二、可靠性改进措施1. 强化质量控制在机械结构的生产过程中，应严格执行相关的质量控制标准，确保每个环节都符合要求。
通过加强质量控制，避免因质量问题导致的机械结构失效，并提高机械设备的整体可靠性。
2. 定期维护保养定期对机械设备进行维护保养，发现问题及时修复，并进行必要的更换和调整。
同时，建立完善的维修记录，以便进行历史数据的分析和对机械结构进行可靠性评估。
3. 学习借鉴他人经验要加强与同行业企业的交流和合作，在工作中学习借鉴他人的经验和教训。
通过借鉴他人的成功经验和教训，可以更好地总结机械结构失效机理，并找出改进机械设备可靠性的有效途径。
4. 加强原材料选择和质量检测在机械结构设计中，应选择适合的优质原材料，并进行必要的质量检测。
2019年国家安全工程师《其他安全》职业资格考前练习一、单选题1.在火灾发生初期，作为企业负责人的厂长应优先( )。
A、保护工厂财物B、组织员工疏散C、保护员工财物D、查找起火原因>>>点击展开答案与解析2.对于柴油、煤油、汽油、蜡油来说，其自燃点由高到低的排序是( )A、汽油—煤油—蜡油—柴油B、汽油—煤油—柴油—蜡油C、煤油一汽油一柴油一蜡油D、煤油一柴油一汽油一蜡油>>>点击展开答案与解析3.机械失效安全和定位安全都属于机械本质安全设计的范畴，下列做法中不属于机械失效安全设计的是( )。
A、设计操作限制开关B、将机械的危险部位安置到不可触及的地点C、预设限制不应该发生的冲击及运动的制动装置D、预置预防下落的装置>>>点击展开答案与解析4.木材厂加工车间内粉尘浓度常年超标。
2017年5月21日15时20分，带电电缆接触控制箱外壳，导致1名员工触电，现场员工情急之下未切断电源就拉扯三芯电缆线，引发电缆短路打火，发生粉尘爆炸事故。
事故造成2人当场死亡、1人重伤。
重伤者经8天抢救无效死亡。
事故造成木材加工车间厂房部分坍塌，全厂停产，直接经济损失800余万元。
根据《生产安全事故报告和调查处理条例》(国务院令第493号)，该起事故属于( )。
A、一般事故B、较大事故C、重大事故D、特别重大事故>>>点击展开答案与解析5.某县天然气供气站发生着火爆燃事故，造成1名操作工烧伤、站内储罐供气设施烧毁，该县政府立即成立事故调查组进行事故调查分析。
关于该事故处理的说法，正确的是( )。
A、如认定为自然事故，可不追究操作工事故责任，但要对供气站进行行政处罚B、如认定为自然事故，应按照爆燃对周围环境影响的后果不同分别给予管理者行政处分C、如认定为责任事故，事故调查组可给予事故责任者纪律处分D、如认定为责任事故，应按照责任大小和承担责任的不同追究责任者纪律处分>>>点击展开答案与解析6.爆炸破坏作用的说法中，正确的是( )。
名师整理优秀资源_______________________________中国石油大学（北京）远程教育学院机械失效分析与防护期末复习题答案一、名词解释1、失效：构件不能正确行使其功能。
2、偏析：金属在冷凝过程中，由于某些因素的影响形成的化学成分不均匀现象。
3、疲劳：金属构件在交变载荷作用下，虽然应力水平低于金属材料的抗拉强度，有时甚至低于屈服极限，但经过一定的循环周期后，金属构件发生突然断裂，称为疲劳断裂。
4、内应力：构件在无外力作用下，存在于内部并保持平衡的力。
5、应力腐蚀断裂：材料在固定拉应力和特定腐蚀介质的共同作用下发生的断裂。
6、缩孔：金属在冷凝过程中由于体积的收缩而在铸锭或铸件心部形成管状（或喇叭状）或分散孔洞。
7、断裂：金属构件在应力作用下材料分离为互不相连的两个或两个以上部分的现象。
8、应力集中：零件截面有急剧变化处，引起局部地区的应力高于零件受到的平均应力的现象。
9、痕迹：构件失效时，由于力学、化学、热学、电学等环境因素单独或协同作用，并在构件表面或表面层留下了某种标记，称为痕迹。
二、填空题1、NSR越小，表示材料对缺口的敏感性越2、金属构件发生脆性断裂时的微观形貌包括 ----------------- 代表放射区。
优秀资源名师整理大。
___________河流花样、扇形花样、鱼骨状花样等。
3、金属材料的断裂过程分为裂纹的萌生4、金属构件产生塑性变形失效的原因是5、带缺口的韧性断裂断口的宏观形貌为:裂纹的扩展和断裂三个阶段。
____________ 过载。
__________________a代表纤维区、b代表最终断裂区、c纤维区最后断裂区放射区缺口(a)有缺口圆棒试样、构件失效后，对其进行失效分析前，需要对断口进行保护，目的是防止搬运过程中6化学损伤。
机械损伤和的、构件产生裂纹的部位比较特殊，可能因为构件局部结构形状引起，也可能与材料缺7 。
陷有关，主要归结于应力因素、塑性夹杂物和半塑性夹杂物。
8、构件中的夹杂物按其变形能力分脆性夹杂物，既能电子导电，又能、金属构件发生高温氧化时，其表面生成的氧化膜是半导体9 离子导电。
为分起始态10、金属构件发生失效时，有起始态、中间态和完成态，一般以失效的__________析重点。
的能力表示在平面应变条件下材料抵抗裂纹扩展、平面应变断裂韧性11K IC____________ 腐蚀、海水腐蚀和大气腐蚀。
、金属构件在自然条件下发生的腐蚀包括土壤12 和经济性原则。
工艺性原则13 、典型零件的选材一般遵循的原则有使用性原则、_________ 先不破坏性或少破坏性检测，再做破坏性14、失效构件进行理化检验遵循的原则是_____________________________________________________ 检测。
______________ 铁磁性。
15、构件进行磁粉检测后，要求检测对象具有_____________。
放射区和剪切唇16、光滑圆棒状拉伸试样断口三要素包括纤维区、______________ 过载、超温和材料变质。
18、金属构件产生弹性变形失效的原因有、构件发生轮胎压痕花样17、疲劳断口的微观特征有疲劳辉纹___________________________ 过载、超温和材料变质。
18、金属构件产生弹性变形失效的原因有、构件发生较多，且 较 浅 __________ 。
金属构件失效过程的特点包括不可逆性、有序性、不稳定性和20积累性应力原则 和强度原则决定的。
、从宏观看，裂纹的走向是由 21 ________________、构件进行磁粉检测后，还保留剩余磁性，影响使用，必须22退磁处理。
_____________ 疲劳源、疲劳断口中，用肉眼或低倍放大镜观察疲劳区中磨得最亮的地方是23。
名师整理 优秀资源 ___________________________24、痕迹形成的三要素包括造痕物、留痕物和 发生相互接触25、对于带缺口的圆棒状拉伸试样的断口而言，由于缺口处存在 应力集中 ，裂纹__________________ 在此处萌生和扩展。
26、高温作用下，金属构件常见的变形失效包括 蠕变 和 应力松弛。
_____________ 三、选择题1、 按照产品的失效形态对金属构件失效形式进行分类，包括过量变形失效、 （B ）失效、表面 损伤失效。
A.疲劳B. 断裂C. 腐蚀D.磨损2、 金属在锻造及轧制过程中容易产生的内部阻止缺陷有粗大的魏氏体组织、网络状碳化物和 （D ）。
A.夹渣 B.冷裂纹 C. 折叠 D.表层脱碳3、 构件发生断裂时，判别其主裂纹的方法有 T 形法、（A ）、变形法和氧化法。
A. 分枝法B.应力原则 C.痕迹法 D. 金相法4、 消除残余应力的方法有去应力退火、回火或自然时效处理以及（ C ）。
A. 振动法B.锤击法C. 机械法D.喷丸强化5、 失效分析测试技术的选用原则是（ C ）、有效性、可能性和经济性。
A.重现性B. 简单性C. 可信性D.直观性 6、金属构件发生微孔聚集型韧性断裂时，观察微观特征发现断口表面有大量的韧窝，形状有 （A ）、剪切形和撕裂形。
8、 裂纹扩展的三种基本类型是（ A ）、滑移型、撕裂型。
A. 张开型 B. 剪切型 C. 抛物型 D. 等轴型 9、 构件发生脆性断裂时，其断口与与主应力成（ A ）。
A. 90° B. 60° C. 45°D.30°10、超声波检测对（B 、敏感，对单个气孔检岀率低。
A. 线缺陷B. 面状缺陷C. 体积型缺陷11、构件发生韧性断裂时， 其宏观断口为暗灰色纤维状， 无闪烁金属光泽，断口与与主 。
D 应 力成（•优秀资源名师整理 ______________________________D. 45 ° ° B. 30 ° C. 60 ° A. 90 、在焊接生产中遇到的裂纹是多种多样的，根据裂纹产生本质看，有热裂纹、再热裂 12 B 、和层状撕裂四类。
纹、（横向裂纹 D. B.冷裂纹 C. 夹渣A.纵向裂纹 四、简答下列问题 •根据下图叙述19 韧性断裂时，当材料含有较多的第二相质点或夹杂物时，形成的韧窝数量 A. 等轴形B. 椭圆形C. 圆形7、腐蚀电池的工作过程包括阳极过程、阴极过程和（A. 电流的流动B. 离子的流动C. A ）。
电解质溶液D.电子的流动韧性材料断口的形成过程。
并说明何为平面应力状态和平面应变状态。
最终断裂形成杯锥(e)d ()裂纹扩展 )颈缩 (b)空穴形成 (c)空穴长大形成裂纹 (1、a 断口 z = 0z 方向的应力为零，b平面应力状态：裂纹尖端处于二向应力状态，如薄板受力，其方向的位移被束缚，即平面应变状态：裂纹尖端处于三向应力状态，如厚板受力，其 z=z卩(b x + b y )&z = 0，有z 方向的应力，b 当断口有多个疲劳源萌和c 分别代表哪个区域。
a2.下图为疲劳断口示意图，试说明、b 生时，如何判断最先启裂点？b 区的宏观形貌特征如 何。
疲劳起源点(a)断口三区示意最终断裂区何杯-锥状断裂疲劳裂纹扩展区c: b:疲劳裂纹萌生区、2a:疲劳裂纹扩展区最终断裂区起裂点的判定：有多个裂纹源时，疲劳条纹密度大，比较光泽明亮的为最初的。
区为疲劳裂纹扩展区，其宏观特征表现为沙滩状花样或贝壳状花样。
b名师整理优秀资源 ____________________________3、简述构件中的裂纹扩展应遵循的原则。
在一般情况下，当材质比较均匀时，应力原则起主导作用，裂纹按应力原则扩展；当材质存在明显的不均匀性时，裂纹按强度原则扩展，强度原则起主导作用；当应力原则和强度原则一致时，无疑裂纹将沿着一致的方向扩展。
这就是存在于最大应力部位的缺陷对裂纹产生的影响很大的原因。
4、简述宏观腐蚀电池的类型。
异种金属接触电池（电偶电池）；浓差电池；温差电池。
5、简述降低构件应力集中的措施。
1）从强化材料方面降低应力集中的作用：表面热处理强化、薄壳淬火、喷丸强化、滚压强化2）从设计方面降低应力集中系数：变截面部位的过渡、根据零件的受力方向和位置选择适当的开孔部位、在应力集中区附近的低应力部位增开缺口和圆孔6、简述构件中的夹杂物为何会形成裂纹源。
1）夹杂物造成钢材局部应力集中；2）夹杂物本身断裂；3）夹杂物与基体交界面产生断裂而成为裂纹源。
7、简述断口三要素的作用及影响因素。
1）确定裂纹源位置；2）确定裂纹扩展方向；3）根据三要素所占比例大小，粗略评价材料机械性能。
影响因素：零件形状；试验温度；加载速率8、简述构件中形成微观腐蚀电池的原因。
原因：金属表面的电化学不均匀性。
金属化学成分不均匀性；组织结构的不均匀性；物理状态的不均匀性；金属表面膜的不完整性；9、简述残余应力的产生途径。
热处理残余应力；表面化学热处理引起的残余应力；焊接残余应力；铸造残余应力；涂镀层引起的残余应力；切削加工残余应力10、简述痕迹分析的程序。
发现和显现痕迹；提取、固定、显现、清洗、记录和保存痕迹；鉴定痕迹；模拟再现痕.名师整理优秀资源 ____________________________迹；综合分析11、简述断口分析有哪些依据。
断口的颜色及光泽；断口上的花纹；断口上的粗糙度；断口与最大正应力的交角；断口上的冶金缺陷12、简述构件发生弹性变形和塑性变形的区别。
弹性变形的特点：可逆性、单值性、变形量很小；塑性变形的特点：不可逆性、变形量不恒定、慢速变形、伴随材料性能的变化13、某管道公司在安装一长输管线的法兰时，法兰开裂，裂纹长约三分之二周长，距环焊缝有一定距离。
该法兰材质为16Mn,宏观断口分析发现断口表面呈现闪闪发光的小刻面，没有明显的塑性变形现象。
请根据失效分析程序制定一失效分析方案，如何才能确定该法兰断裂原因。
根据宏观断口分析发现断口表面呈现闪闪发光的小刻面，没有明显的塑性变形现象可以初步判断法兰为脆性断裂。
具体分析步骤大体为：先进行无损检测或破坏性少的检测，再进行破坏性检测。
按照问、望、闻、切、模、结的步骤进行分析。
理化检验的步骤有先低倍检验，再进行金相分析观察显微组织，光谱或化学分析观察化学成分是否符合标准，利用机械性能试验判断材料的屈服强度、冲击功等是否符合标准，再利用扫描电子显微镜观察断口，如果微观断口有河流花样或鱼骨状花样或舌状花样等，则可进一步证实为脆性断裂。
．。
