薄膜吹塑成型

关于聚氧化乙烯（PEO）包装薄膜吹塑成型技术分析前言随着科学技术的不断发展，我们的生活水平不断提高，物质生活不断丰富。

越来越多的人认识到健康问题的重要性，环保绿色就成为人们关注和研究的重要对象，在工业生产和包装领域，人们越来越重视生产加工和包装的产品的绿色化和无公害性，聚氧化乙烯就出现在人们的面前，人们通过薄膜吹塑成型技术制作成各种形状应用在包装行业，而所谓的吹塑成型技术就是将已经融化的材料在模具中又用吹胀成型，制成各种形状。

在这个过程中不但需要模具的作用，还需要借助气体的压力使材料形成各种设计师想要达到的形状，就本文所说的催促成型而言，是指中空吹塑或者叫做吹塑模数，它是工业中常用的加工塑料方法之一。

一、聚氧化乙烯的性质、研究现状和应用。

聚氧化乙烯在通常情況下是一种白色可流动的状粉末物质，其本身具有较高的可塑性，在常温下没有任何特殊气味，并且毒性非常低。

这种高分子树脂材料不仅具有良好的水溶性，而且具有固体树脂的一些性质。

例如它具有良好的延展性和柔软度，并且就有较强的强度，能够满足一些特殊领域的包装要求。

这些性质使得聚氧化乙烯材料可以被加工成任何形状的物品，其应用性较十分广泛。

另外，聚氧化乙烯最早出现在国外，德国、美国、日本的一些发达国家具有很长的研究历史。

对于我国来说虽然我们对这种聚氧化乙烯这种工业产品的应用十分广泛，但是在具体研究方面还是要落后于西方的一些发达国家，无论是在生产或者是在制备方面都含有很长的一段路要走。

目前我国应用聚氧化乙烯的主要领域有的很多，如有造纸行业中，它可以作为长纤维的分散剂、纸张柔软剂等在；在电气工业行业中一般应用在采矿和采油行业中；在纺织工业中聚氧化乙烯的应用程度也很高，例如可以起到防尘、防污、防静电的作用。

二、聚氧化乙烯薄膜的特点，研究现状以及存在的问题（一）聚氧化乙烯薄膜的特点及应用现状由于聚氧化乙烯树脂具有多种优良特性，它可以制造出人们想要的各种机械性能良好的水溶性薄膜，并且这种薄膜还具有较强的热密封性和低柔软性。

第一章挤出吹塑薄膜成型工艺1、挤出成型工艺参数1）挤出机部位工艺参数挤出机工艺参数主要指料筒温度、螺杆转速、运行电流等。

a、料筒温度温度是挤出成型工艺要素中的第一要素。

挤出机的加热一般都是电加热，通常采用铸铝电阻加热器。

控制采用热电偶温度传感器、辐射高温测量仪、电阻温度传感器、数字温度控制仪表料筒温控模式：从加料口到料筒末端，温度逐渐升高。

靠近加料口的第一段应低于原料的软化温度；料筒出口处温度应低于原料的分解温度；中间段温度逐渐升高；b、料筒压力一般不用控制，当熔料进入机头，测定机头压力；c、料筒内料流阻力的大小通过螺杆扭矩即力矩显示；塑料熔体黏度大，力矩大；一旦扭矩过大，有可能折断螺杆；d、螺杆转速的选择直接影响制品产量；过低，降低了产量；过快，则会影响塑化质量；开始启动转速应先慢后快；2）辅机工艺参数a、吹胀比：是指吹胀后管泡的直径与机头口模直径（薄膜的规格与机头大小）之比。

通常设定为1.5－3；恒定的吹胀比要求压缩空气必须保持稳定；b、拉伸比（牵引比）：是指牵引速率（牵引辊的表面线速度）与挤出速率（熔体离开口模的线速度）之比。

牵引比通常控制在4－10；c、模口间隙：是指口模缝隙的宽度。

通常设定为0.8－1.2mm；关系：牵引比＝模口间隙/(薄膜厚度×吹胀比)在实际生产中三种参数相互关联，应做综合调整3）环境工艺参数挤出生产线的环境要求如下：a、周围介质温度不超过40℃，不低于－20 ℃；b、空气相对湿度不大于85％；c、没有导电尘埃及破坏金属绝缘的腐蚀性气体；d、避免振动和颠簸；e、车间空气流通均匀；f、环境清洁，无虫蝇；第二章吹膜质量标准1、外观要求：塑化良好，无明显“水纹”和“云雾”；表面应当平整光滑，无皱折或仅有少量的活褶；不允许有气泡、穿孔及破裂现象；不允许有严重的挂料线和丝纹存在；不允许出现表面划痕和污染；色母料分布均匀，遮光率好；鱼眼和僵块(个/㎡) ＞2mm(不允许) 0.6-2mm(≤15)分散度(个/10cm×10cm) ≤5；杂质(个/㎡) ＞0.6mm (不允许) 0.3-0.6mm (≤4)分散度(个/10cm×10cm) ≤2；2、规格尺寸要求：1）宽度偏差：极限偏差≤±5mm；2）厚度偏差：极限偏差%≤±8,平均偏差% ≤±6;3、电晕要求：复合面电晕处理值≥38达因，整卷一致、无缺失;4、标注要求：采用有色胶带，并在端面夹放明显标记，注明原因;5、标示要求：严格执行质量跟踪卡，如实记录生产班组、生产日期、米数、厚度、宽度、电晕处理面、重量、次品位置、次品长度与原因。

pe吹塑薄膜生产工艺
PE（聚乙烯）吹塑薄膜是一种常见的塑料薄膜，在包装、农业、建筑等领域有广泛应用。

下面将介绍PE吹塑薄膜的生产
工艺。

首先，PE吹塑薄膜的生产过程通常分为原料准备、塑料片熔融、挤压吹膜和后处理等几个步骤。

1. 原料准备：选择合适的聚乙烯树脂作为原料，并根据产品要求添加适量的增塑剂、抗氧剂和色母粒等助剂。

将这些原料进行混合搅拌，并通过粉碎、干燥等处理使其达到理想的状态。

2. 塑料片熔融：将预先准备好的原料输送到吹塑机的料斗中，然后由螺杆机械传动和加热系统将塑料片转化为熔融状态。

螺杆的转动能够将塑料片加热、熔化和均匀混合，形成均匀的熔体。

3. 挤压吹膜：在熔融状态下的塑料通过挤出机的模头结构，通过成型模具挤出一根圆形管状的熔体。

通过控制挤出机的压力、温度和速度等参数，调整塑料片的厚度和尺寸。

4. 吹膜：将挤出的熔体圆形管状物引导到吹塑机的膜头部分，利用高压空气将熔体管进行膨胀，使其形成圆柱形薄膜。

同时通过调整吹塑机的速度和压力等参数，控制薄膜的厚度和尺寸。

5. 后处理：在薄膜吹制完成后，需要进行一系列的后处理工序，如冷却、牵伸、切割、收卷等。

通过冷却将薄膜的温度降低，
增加其刚度和稳定性；通过牵伸能够增强薄膜的拉伸强度和透明性；通过切割将薄膜进行定尺裁剪；通过收卷将薄膜卷起便于包装和运输。

以上就是PE吹塑薄膜的生产工艺。

整个生产过程需要严格控制各个环节的参数和操作，确保生产出质量稳定、性能良好的PE吹塑薄膜产品。

薄膜吹塑成型工艺流程如下：
原料配制。

将配制好的塑料颗粒放入预热器中。

预热。

通过热风加热，使其处于熔融状态，以便于后续的挤出工艺。

挤出。

将预热好的塑料颗粒送入挤出机的螺杆筒中，通过旋转螺杆的运动，将颗粒压缩、加热、熔融，并将熔融的塑料挤出螺杆筒。

吹胀牵引。

将熔融的塑料自前端口模的环形间隙中挤出呈圆筒状，由机头之芯棒中心孔处通入压缩空气，把圆筒吹胀呈泡管状。

冷却。

用外侧风环冷却，使熔融的塑料快速降温、固化。

牵引。

冷却后的薄膜通过牵引装置进行拉伸，使其变得更加均匀、平整。

切割。

在牵引之后，薄膜会被定尺割切装置进行切割，得到所需的尺寸。

卷取。

切割好的薄膜通过卷取装置进行卷取，以方便运输和储存。

吹塑法制备pvc薄膜的生产工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!吹塑法制备PVC薄膜的生产工艺流程一、准备工作在开始制备PVC薄膜之前，需要进行一系列的准备工作，确保生产过程的顺利进行。

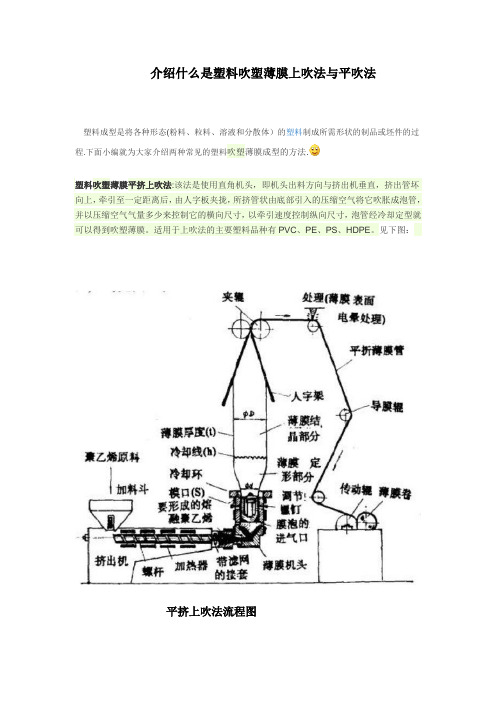

介绍什么是塑料吹塑薄膜上吹法与平吹法
塑料成型是将各种形态(粉料、粒料、溶液和分散体）的塑料制成所需形状的制品或坯件的过程.下面小编就为大家介绍两种常见的塑料吹塑薄膜成型的方法.
塑料吹塑薄膜平挤上吹法:该法是使用直角机头，即机头出料方向与挤出机垂直，挤出管坏向上，牵引至一定距离后，由人字板夹拢，所挤管状由底部引入的压缩空气将它吹胀成泡管，并以压缩空气气量多少来控制它的横向尺寸，以牵引速度控制纵向尺寸，泡管经冷却定型就可以得到吹塑薄膜。

适用于上吹法的主要塑料品种有PVC、PE、PS、HDPE。

见下图：
平挤上吹法流程图
塑料吹塑薄膜平挤平吹法:该法使用与挤出机螺杆同心的平直机头，泡管与机头中心线在同一水平面上的流程称平挤平吹法，该法只适用于吹制小口径薄膜的产品，如LDPE、PVC、PS膜，平吹法也适用于吹制热收缩薄膜的生产。

见下图：
平吹法流程图
1、吹出机
2、机头
3、冷却风环
4、泡管
5、人字板
6、牵引辊
7、导辊
8、卷取辊。

塑料袋的成型工艺方法介绍塑料袋的成型工艺方法主要包括以下几种：1. 吹膜成型：这种方法主要用于生产聚乙烯（PE）等热塑性塑料薄膜。

首先将塑料颗粒（如聚乙烯）通过吹膜机加热塑化，然后吹制成薄膜。

薄膜经过制袋机封切成一个一个的两头封好口的长方形的一本一本的袋子。

再经过冲口机把手提的那部分料截切下来。

这就完成了塑料袋的成型。

2. 注射成型：又称注塑成型，这种方法适用于热塑性或热固性塑料件的生产。

塑料首先在注射机底加热料筒内受热熔融，然后在注射机的螺杆或柱塞推动下，经注射机喷嘴和模具的浇注系统进入模具型腔，塑料冷却硬化成型，脱模得到制品。

3. 吹塑模具：这种方法主要用于生产中空塑料制品，如饮料瓶、日化用品等各种包装容器。

吹塑成型的形式按工艺原理主要有挤出吹塑中空成型、注射吹塑中空成型、注射延伸吹塑中空成型（俗称注拉吹），多层吹塑中空成型，片材吹塑中空成型等。

4. 热压罐成型：这种方法主要用于生产复合材料制品，如碳纤维复合材料、玻璃纤维复合材料等。

将塑料或复合材料片材放入热压罐中，在加热和压力作用下成型。

5. 真空袋压成型：这种方法也适用于复合材料制品的生产。

将塑料或复合材料片材放入真空袋中，抽真空后加热，通过真空袋的压力使材料成型。

6. 液压釜法成型：这种方法适用于大型复合材料制品的生产。

将塑料或复合材料片材放入液压釜中，通过液压泵加压，使材料在压力下成型。

7. 热膨胀模塑法成型：这种方法主要用于生产塑料制品，如塑料瓶、塑料盒等。

将塑料片材放入模具中，加热至一定温度，塑料片材膨胀后成型。

8. 复合材料成型：这种方法适用于生产塑料与其它材料（如纸、铝箔等）复合的制品。

如塑料复合袋、铝塑复合袋等。

综上所述，塑料袋的成型工艺方法多种多样，根据不同的原材料和生产需求选择合适的成型方法。

PE吹塑薄膜生产工艺大多数热塑性塑料都可以用吹塑法来生产吹塑薄膜,吹塑薄膜就是将塑料挤成薄管,然后趁热用压缩空气将塑料吹胀,再经冷却定型后而得到得筒状薄膜制品,这种薄膜得性能处于定向膜同流延膜之间:强度比流延膜好,热封性比流延膜差。

吹塑法生产得薄膜品种有很多,比如低密度聚乙烯(LDPE)、聚丙烯(PP)、高密度聚乙烯(ＨDPＥ)、尼龙(PA)、乙烯一乙酸乙烯共聚物(EVＡ)等,这里我们就对常用得低密度聚乙烯(LＤPＥ)薄膜得吹塑生产工艺及其常见故障进行简单得介绍。

聚乙烯吹塑薄膜材料得选择ﻫ1、选用得原料应当就是用吹膜级得聚乙烯树脂粒子,含有适量得爽滑剂,保证薄膜得开口性、ﻫ２。

树脂粒子得熔融指数(MI)不能太大,熔融指数(MI)太大,则熔融树脂得粘度太小,加工范围窄,加工条件难以控制,树脂得成膜性差,不容易加工成膜;此外,熔融指数(MI)太大,聚合物相对分子量分布太窄,薄膜得强度较差。

因此,应当选用熔融指数(MＩ)较小,且相对分子量分布较宽得树脂原料,这样既能满足薄膜得性能要求,又能保证树脂得加工特性。

吹塑聚乙烯薄膜一般选用熔融指数(ＭＩ)在2~6g／10ｍin范围之间得聚乙烯原料。

ﻫ吹塑工艺控制要点ﻫ吹塑薄膜工艺流程大致如下:ﻫ料斗上料一物料塑化挤出→吹胀牵引→风环冷却→人字夹板→牵引辊牵引→电晕处理→薄膜收卷ﻫ但就是,值得指出得就是,吹塑薄膜得性能跟生产工艺参数有着很大得关系,因此,在吹膜过程中,必须要加强对工艺参数得控制,规范工艺操作,保证生产得顺利进行,并获得高质量得薄膜产品。

在聚乙烯吹塑薄膜生产过程中,主要就是做好以下几项工艺参数得控制: 1.挤出机温度ﻫ吹塑低密度聚乙烯(LDPE)薄膜时,挤出温度一般控制在160℃～1７0℃之间,且必须保证机头温度均匀,挤出温度过高,树脂容易分解,且薄膜发脆,尤其使纵向拉伸强度显著下降;温度过低,则树脂塑化不良,不能圆滑地进行膨胀拉伸,薄膜得拉伸强度较低,且表面得光泽性与透明度差,甚至出现像木材年轮般得花纹以及未熔化得晶核(鱼眼)、2.吹胀比吹胀比就是吹塑薄膜生产工艺得控制要点之一,就是指吹胀后膜泡得直径与未吹胀得管环直径之间得比值。
