SIEI西威变频器参数表

西威s m设定参数 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
西威+SM6300系统电梯调试参数值西威变频器参数表：
附表：
SM5000主板参数表：
1）基本参数：
总层站数：根据合同准确设定
待梯层数：根据合同准确设定
系统时间：车间调试人员设定参数时的及时时间
开门保持时间：客梯设定3s, 医梯5s, 货梯30s
开门延长时间: 10s有开门延长功能设定S，无此项功能时应为默认值
返基站时间：300s
消防层设置：根据合同准确设定
锁梯层：根据合同准确设定
层站显示：根据合同准确设定
停靠层设置: 根据合同准确设定
开门延长使能: 根据合同准确设定抱闸检测：NO
开门选择: 根据合同准确设定
F参数：根据合同准确设定
输入类型：
轿厢输入类型：
2）运行参数：
附表1
3）特殊参数：
门继电器保持时间：客梯8s，医梯12s，货梯15s
并联使能：根据合同要求准确设定
群控使能：根据合同要求准确设定
贯通门方式：根据合同要求准确设定
消防方式：0
并联梯号：并联使能有效时，任一台电梯设为A，另一台设为B。

Inverter type:1
多段速度设置：
换速距离：
运行超时时间：25S 最大楼层间距÷检修速度（防止电梯自动找平层时报故障）
【注】字体有颜色或表格有底纹的供参考。

一.参数设置表及简要说明常用参数表STARTUPTRAEVLTRAEVL/Lift sequence/P比例调节I积分调节D微分调节P能够对偏差做出及时响应，P越大则给定速度与反馈速度之间的差值越小，也就是说精度越高。

如果在轿厢内感觉速度变化感觉很明显，有波浪样的感觉，通过调整P值可起作用。

但是如果P太大了，要求精度太高，会造成震荡I使给定信号的变化与乘积P*( 给定速度-反馈速度)对时间的积分成正比，使得给定信号的变化只能在“积分时间内“逐渐的增大（或减小），从而减缓了给定速度的变化速度，防止了震荡，对于电梯应用既体现为对通过P做出响应的速度精度进行调解，如果在轿厢内有细碎频繁的抖动，通过调节I值可起作用，有时候频繁细碎的抖动是由于I值过小导致的（西威变频器的I与普通意义的I的作用相反，I 越大越可能震动越大越可能震动）。

如果增大I值还有震动，适当减小P。

P0电梯启动时的比例增益，I0电梯启动时的积分，P1高速段的比例增益，I1高速段的积分，P2中速段TRAN21 H THR=15%，15%是电机最高转速的15%，假设电梯最高转速是1米/秒，那么SGP TRAN21 H THR=15%*1米/秒=0.15米/秒，就是说速度达到0.15米/秒以后，速度的调节由高速段的P1/I1起作用同样如果SGP TRAN32 H THR=4%*1米/秒=0.04米/秒，就是说，在电梯速度达到0.04米/秒后，速度的零速阀值参考时间 3727 Spd 0 ref delay ms 500 变频系统刚默认为0速度了。

比如设定为5，那么5以下就是0速了。

参考值是用于变频器内部计算。

零速阀值 3724 Spd 0 speed thr rpm 2 零速延时 3725 Spd 0 spd delay ms 500 阀值 3706 SGP tran21 h thr ％95 分界高、中、低三个速度带的比例带宽。

21H 参数是分高中速的分界点。

SIEI变频器调试说明-ADL200一、变频器操作面板说明二、变频器端口功能说明三、可插拔端子（控制回路）分配功能说明四、Heidehain（海德汉）ERN 1387插针分布图与分频接线图五、菜单与调试参数一、变频器操作面板说明BRK 抱闸信号CNT 运行信号EN 变频器使能信号LIM 变频器输出电流达到最大极限电流A-0 零速AL 变频器有故障报警ESC 返回、取消SAVE 保存FIND 参数代码RST 设置报警CUST 显示10参数修改DISP 显示某个目录下的驱动运行参数E 确认▲上翻▼下翻►左翻◄右翻二、变频器端口功能说明L1，L2，L3变频器的输入线U，V，W变频器的输出线+BR1，C 接制动电阻9Enable）使能信号8（FWD）正转7（REV）反转12（COM）公共端5（SPD1）多段速0 4（SPD2）多段速1 3（SPD3）多段速256、57（DRIVE OK）故障输出（标准，可更改）54、55（BRAKE）抱闸检测输出（标准，可更改）端子与接线说明一、主线路注意事项1、制动电阻应接在BR1和C之间，不能接在C和D或者D和BR1之间，如果接错会损坏变频器2、主线路端子在接线时要拧紧，不然会影响变频器和电机性能，容易产生故障.控制线路注意事项采用变频器内部24V时，需要将变频器11、12端子接入回路。

当曳引机在安装与设计相反时，如果要调换方向需要将13，14调换的同时，微机板上A+与A-、B+与B-也要调换。

3接线端子定义可以参考下面接线图端子端子功能最大值L1、L2、L3 交流进线电压230-15% 460+15% BR1、C 制动单元C1、D 直流母线电压连线770VDC/1.65 输出电流U、V、W 电机连接线三、可插拔端子（控制回路）分配功能说明Terminals StripX1 FunctionT1 1 / /2 BrakeFble 抱闸反馈信号四、Heidehain（海德汉）ERN 1387插针分布图与分频接线图制动电阻选型实际选用制动电阻时，该表为10% ED的计算值。

西威变频器使用指南杭州通灵自动化股份有限公司沈阳办编制：郭福军二十、柏林特自学习 ena rev v0 24+ 116 118shang 二十一、变频器只能一个方向运行对照如下参数如有不同改为下面的参数一、 Travel/Rampsetpoint/Ramp ref src/ Rampref 1 src (lift out spd spd mon) Ramp ref 2 src (int ramp ref 2) Ramp ref 3 src (int ramp ref 3) Ramp ref inv src (DOWN cont mon) 二、 Travel/speedsetpoint/speed ref src/ Speed ref 1 src (LZ speed ref) Speed ref 2src (int speed ref 2) Speed ref inv src (NULL) 二十二、慢车能走，走快车报低电压检查充电电阻回路，检查充电电阻切换回路是否正常二十三、博林特运行过程中报过电压将MR1曲线参数改为跟MR0一样如果变频器是3.6版本的，将TRAVEL/LIFT SEQUENCE/SHORT FLOOR1如果西威变频器使用指南杭州通灵自动化股份有限公司沈阳办编制：郭福军不是8改为8，SHORT FLOOR2如果不是8改为8 检查主电源电压设置是否为400V或者380V如果不是改为400或者380，将自动电阻功率加大1~1.5KW 二十四、 AGY变频器报PCE1故障在出现该故障后，同时按住上下键，消除故障，保存参数。

二十五、报电流反馈丢失CURR FBK LOSS 检查变频器接地端是否可靠接地，外线路的接地线是否引入机房并且与变频器接地端连接二十六、 AVS S3的第4个OFF 5ON 7ON联电脑二十七、 NO BREAK POINT 将锭子电阻设小，检查扭矩常熟是否过小二十八、博林特报外部故障原因由于博林特的24V电源是由外部提供的，如果24V电源出现问题，变频器会出现外部故障报警，检查外部24V供电回路，将变频器的外部故障报警屏蔽掉。

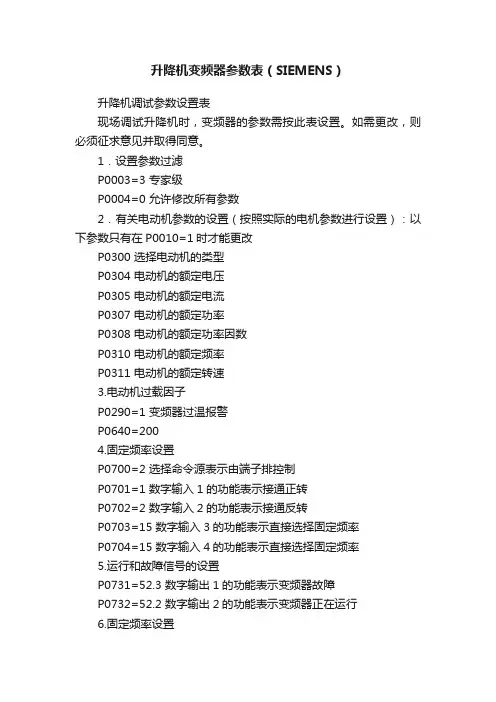

升降机变频器参数表（SIEMENS）升降机调试参数设置表现场调试升降机时，变频器的参数需按此表设置。

如需更改，则必须征求意见并取得同意。

1．设置参数过滤P0003=3 专家级P0004=0 允许修改所有参数2．有关电动机参数的设置（按照实际的电机参数进行设置）：以下参数只有在P0010=1时才能更改P0300 选择电动机的类型P0304 电动机的额定电压P0305 电动机的额定电流P0307 电动机的额定功率P0308 电动机的额定功率因数P0310 电动机的额定频率P0311 电动机的额定转速3.电动机过载因子P0290=1 变频器过温报警P0640=2004.固定频率设置P0700=2 选择命令源表示由端子排控制P0701=1 数字输入1的功能表示接通正转P0702=2 数字输入2的功能表示接通反转P0703=15 数字输入3的功能表示直接选择固定频率P0704=15 数字输入4的功能表示直接选择固定频率5.运行和故障信号的设置P0731=52.3 数字输出1的功能表示变频器故障P0732=52.2 数字输出2的功能表示变频器正在运行6.固定频率设置P1000=3P1003=50 升降机快速运行频率50HZP1004=10 升降机慢速运行频率6HZ7.最高频率和最低频率的设置P1080=10 最低频率设置值6HZP1082=50 最高频率设置值：开始调试升降机正反转时为8HZ，升降机正反转确定后改为设定频率值（不要超过50HZ）8. 斜坡上升、下降时间P1120＝3 加速时间为3秒P1121＝3 减速时间为3秒（可根据现场实际情况作适当修改）9. 动力制动的工作/停止周期P1237= 3 20%（注意制动电阻的发热情况）10.变频器的控制方式P1300=0 表示线性特性的V/f控制11.启动力矩和连续提升设置P1310=180P1311=200P1312=160P1240=0P1800=2时间：2010年3月地点：3#令包机故障：边热胶机报警：05 “OT”：次数：经常性报警。

SIEI ARTDrivel西威变频器调试说明一．电源部分功能端子布线：说明：U1，V1，W1变频器的进线输入, U2，V2，W2变频器的输出, +BR1，-C 接制动电阻二．主板控制端子：说明：1，2模拟量输入端，12（ENERGE）使能信号13（FWD）正转，14（REV）反转，19（COM）公共端36（SPD1）多段速1，37（SPD2）多段速2 ，38（SPD3）多段速380，82（DRIVE OK）故障输出，83，85（BRAKE）抱闸检测输出编码器：XS插座，分频卡EXP-E上的XF0端子分频卡上的跳线S1，S2决定分频系数，1分频（S1-OFF，S2-OFF），2分频（S1-OFF，S2-ON），4分频（S1-ON，S2-OFF），8分频（S1-ON，S2-ON）编码器尽量选用海德汉的1387型号，海德汉ERN1387正余弦增量型编码器与西威SIEI变频器的接线图：三．菜单参数设置（举例）：电机参数：曳引轮直径450mm,梯速2.5m/s,曳引比：2：1额定转速：96r/min 功率：17.4KW 电流16A反电势：260V 转矩：572 频率：19.2HZMenus:（一级目录）1. MONITOR(监控)2. STARTUP（启动）3. TRA VEL（驱动）4. REGULATION PARAM（调节参数）5. I-O CONFIG（I-O配置）6. ALARM CONFIG（报警配置）7. COMMUNICATION（通讯）8. APPL CARD CONFIG（APPL卡配置）9. CUSTOM FUNCTIONS（客户功能）10. SERVICE（服务功能：无齿自动定位用）三．目录MONITOR 监控菜单介绍：Drive status 驱动器状态在此菜单可以监控电梯运行时变频器的输出电压、电流、频率、功率、转矩、速度和内部的使能（Enable）命令等。

I-O status 输入输出状态在此菜单可以监控电梯运行时变频器各个模拟和数字输入输出口的状态。

4.8 电抗器/滤波器4.8.1 AC 输入电抗器强烈建议连接三相电磁感应器到AC输入端以便于：- 限制ARTDriveL系列设备上RMS输入电流。

- 延长DC-Link电容器寿命和输入整流器的稳定性。

- 减少AC电源谐波畸变- 减少由于交流低阻抗型电源带来的问题（£ 1%）。

电磁感应器可由AC输入电抗器或者AC输入转换器提供。

列表4.8.1.1：三相AC 输入电抗器TA Vy4135通告！基于标准电机的标称电流对电磁感应器的额定电流，列表2.3.2.1,参见2.3.2节“AC输入与输出连接”。

4.8.2 输出电抗器AVy变频器可使用通用标准电机或者变频器专用电机。

为了更能承受PWM电压，后者通常具有较高的绝缘等级。

参考调节示例：低压通用标准电机VDE 0530: 最大峰值电压1kV最大dV/dt 500V/usNEMA MG1部件30: 最大峰值电压1kV最小提升时间2us用于变频器的低压电机NEMA MG1部件31: 最大峰值电压 1.6kV为配合变频器使用而设计的电机不要求任何特定的变频器电压型滤波器。

对于通用电机及2075尺寸以上的变频器，特别具有长电缆运行（典型的超过100m[318英尺]）的变频器，建议使用输出电抗器以维持电压波型在指定范围之内。

建议使用的电抗器额定值和部件号在表5.7.2.1中给出。

滤波器额定电流应该高于变频器额定电流20%左右,以便于考虑由于PWM 波形引起的附加损耗。

列表4.8.2.1 输出电抗器推荐TA Vy4150当变频器在额定电流和50Hz 下工作时，输出电抗器将导致输出电压2%左右的压降。

4.8.3 干扰抑制滤波器AVy 系列变频器必须安装外部EMI 滤波器来减少对于电源线路的无线电频率放射干扰。

滤波器的选择取决于变频器型号和安装环境。

为此请参见“EMC 指导”说明书。

在指导说明书里也指出了怎样安装控制柜（连接滤波器以及电源反应器、电缆屏蔽、接地等）,使得EMC 遵循EMC 标准89/336/EEC 。

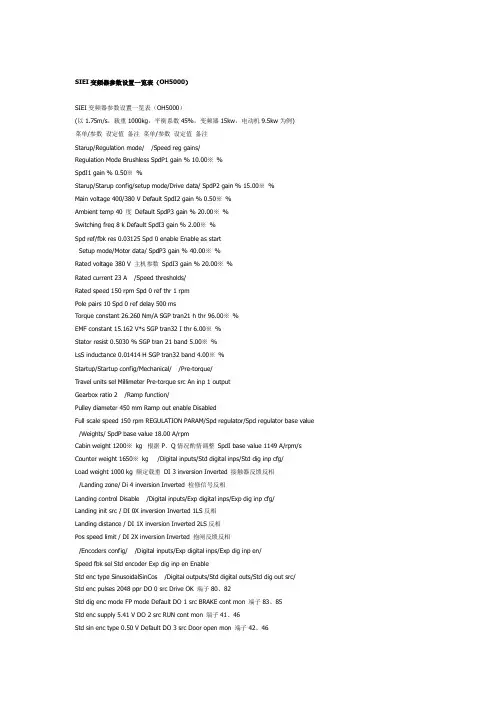

SIEI变频器参数设置一览表（OH5000）SIEI变频器参数设置一览表（OH5000）(以1.75m/s，载重1000kg，平衡系数45%，变频器15kw，电动机9.5kw为例)菜单/参数设定值备注菜单/参数设定值备注Starup/Regulation mode/ /Speed reg gains/Regulation Mode Brushless SpdP1 gain % 10.00※%SpdI1 gain % 0.50※%Starup/Starup config/setup mode/Drive data/ SpdP2 gain % 15.00※%Main voltage 400/380 V Default SpdI2 gain % 0.50※%Ambient temp 40 度Default SpdP3 gain % 20.00※%Switching freq 8 k Default SpdI3 gain % 2.00※%Spd ref/fbk res 0.03125 Spd 0 enable Enable as startSetup mode/Motor data/ SpdP3 gain % 40.00※%Rated voltage 380 V 主机参数SpdI3 gain % 20.00※%Rated current 23 A /Speed thresholds/Rated speed 150 rpm Spd 0 ref thr 1 rpmPole pairs 10 Spd 0 ref delay 500 msTorque constant 26.260 Nm/A SGP tran21 h thr 96.00※%EMF constant 15.162 V*s SGP tran32 I thr 6.00※%Stator resist 0.5030 % SGP tran 21 band 5.00※%LsS inductance 0.01414 H SGP tran32 band 4.00※%Startup/Startup config/Mechanical/ /Pre-torque/Travel units sel Millimeter Pre-torque src An inp 1 outputGearbox ratio 2 /Ramp function/Pulley diameter 450 mm Ramp out enable DisabledFull scale speed 150 rpm REGULATION PARAM/Spd regulator/Spd regulator base value /Weights/ SpdP base value 18.00 A/rpmCabin weight 1200※kg 根据P、Q情况酌情调整SpdI base value 1149 A/rpm/s Counter weight 1650※kg /Digital inputs/Std digital inps/Std dig inp cfg/Load weight 1000 kg 额定载重DI 3 inversion Inverted 接触器反馈反相/Landing zone/ Di 4 inversion Inverted 检修信号反相Landing control Disable /Digital inputs/Exp digital inps/Exp dig inp cfg/Landing init src / DI 0X inversion Inverted 1LS反相Landing distance / DI 1X inversion Inverted 2LS反相Pos speed limit / DI 2X inversion Inverted 抱闸反馈反相/Encoders config/ /Digital inputs/Exp digital inps/Exp dig inp en/Speed fbk sel Std encoder Exp dig inp en EnableStd enc type SinusoidalSinCos /Digital outputs/Std digital outs/Std dig out src/Std enc pulses 2048 ppr DO 0 src Drive OK 端子80、82Std dig enc mode FP mode Default DO 1 src BRAKE cont mon 端子83、85Std enc supply 5.41 V DO 2 src RUN cont mon 端子41、46Std sin enc type 0.50 V Default DO 3 src Door open mon 端子42、46/SpdReg gain calc/ 勿改此菜单参数！ /Digital outputs/Exp digital outs/Exp dig out src/Calc method Variable bandw Default DO 0X src B11 W0 decomp 端子111、114/BU protection/ DO 1X src B12 W0 decomp 端子211、214BU control Internal Default DO 2X src B13 W0 decomp 端子311、314BU resistance 27.2 Ω DO 3X src B9 W0 decomp 端子411、414BU res cont pwr 2.4 Kw /Digital outputs/Exp dig out en/Exp dig out en EnableTRAVEL/Speed profile/ ALARM CONFIG/Undervoltage/Multi speed 1 1750 mm/s 额定速度UV restart OnMulti speed 2 600 mm/s 找零运行速度UV restart 5000 msMulti speed 3 200 mm/s 检修速度 /Contact feedback//Ramp profile/ CNT feedback src DI 3 monitor 端子15MR0 acc ini jerk 300※mm/s3 CNT activity Disable driveMR0 acceleration 600※mm/s2 CNT hold off 1000 msMR0 acc end jerk 650※mm/s3 /Brake feedback/MR0 dec ini jerk 650※mm/s3 BRK feedback src DI 2X monitor 端子33XMR0 deceleration 650※mm/s2 BRK activity Disable driveMR0 dec end jerk 630※mm/s3 BRK hold off 1000 msMr0 end decel 580※mm/s2 /Door feedback//Lift sequence/ Door fbk src DI 6 monitor 端子38Cont close delay 400 ms Door activity Disable driveBrake open delay 304 ms Door hold off 1000 msBrake close dly 200 ms /Drive overload/Cont open delay 400 ms DOL activity Disable driveSeq start mode Start fwd/rev /Overspeed/Seq start sel Alternative inp OS activity Disable driveStart fwd src NULL OS threshold 160 rpmStart rev src NULL OS hold off 0 msMlt spd s 0 src NULL /UV repetitive/Mlt spd s 1 src NULL UVR attempts 3Mlt spd s 2 src NULL UVR delay 10 sDoor open src DI 7 monitor 端子39 APPL CARD CONFIG/DGFC/DGFC config/Door open speed 120 mm/s DGFC enable Enabled注： 1。
