第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。
2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。
3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。
5. 档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。
直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。
典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。
通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。
第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。
2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。
3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。
5. 档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。
直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。
典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。
通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。
第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。
2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。
3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。
5. 档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。
直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。
典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。
通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。
第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。
2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。
3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。
5. 档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。
直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。
典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。
通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。
铁塔放样作业指导书一、放样文件（关键工序）1.1、放样应按客户提供有法律效力的加工图纸，并附有公司合同注明的塔型、塔高、生产基数为依据进行放样.1.2、放样工作人员对加工图纸进行审查，对呼称高，基础根开,导地线间距尺寸等有疑问或尺寸不详，错误地方，应同设计单位取得联系，其解决方案文件予以保存.1.3、在铁塔加工过程中,遇客户临时变更塔型、塔高、生产基数时,应马上报告公司，并用文件方式通知车间，并将所造成的经济损失书面报公司经理.1。
4、放样工作人员应向车间提供如下文件：1。
4。
1、向车间提供工程按塔型、塔高所需钢材清单，注明材质,对较大的角钢应提出长度和根数.1.4.2、向车间提供塔型、塔高、生产基数加工落料表。
1。
4。
3、向车间提供塔型、塔高、发货包装表。
1.4。
4、向车间提供角钢加工零件图及电脑数据程序。
1.4。
5 向车间提供样板及电脑数据程序。
二、加工图纸尺寸计算2。
1、结构图分段接口尺寸验算:2。
1.1、由于铁塔结构形状差异，接口尺寸应在变截面以下高度进行验算。
2.1.1.1、确定变截面以下垂直高度尺寸（H）。
2.1。
1。
2、确定变截面准心宽度尺寸(b）。
2。
1。
1.3变截面宽度尺寸和塔脚根开尺寸，由各段角钢准心距影响累计差值为C.则b—c 同根开角钢准心距成一直线。
a+b 同截面角钢准心距成一直线。
2。
1.1.4、按下列图形尺寸计算出，坡口系数，图面高（亦称一次高）和实际长度（s ）。
H -— 垂直高度H'-- 图面高度S —— 实际长度-- 坡度系数ga`=2。
1。
1。
5、分段接口尺寸按下式计算：接口尺寸=2（g × H t ）+ b – c注：H t — 截面b 主验算接口累计垂直高度。
C — 截面b 主验算接口处角钢准心距累计值.2.2、结构图零件尺寸验算2。
2.1、处在同一平面上的角钢零件尺寸，可用几何图形公式计算或电脑作图确定。
2。
2.2、结构图中的方断面，矩形断面,横担平面，均应依主角钢棱线与断面角钢棱线汇集点，为断面和横担宽度的尺寸.2.2.3、对于不在同一平面的三角断面尺寸计算，视其主材厚度及抬高尺寸影响，按其比例方法分配，进行一侧三角断面宽度的确定. 2。
第一章铁塔概述第一节基本概念1. 为实现承受某一空中载荷或通讯功能而架设的独立式的钢结构物通称为铁塔。
现在的铁塔一般都采用角钢、钢板部件制做，用螺栓连接组合而成，只是局部采用少量的焊接件（如挂线角钢加强板等），基础座板一般都采用电焊焊接，塔上部件一般都采用热浸镀锌防腐。
2. 输电线路输电线路通常是由基础、杆塔（包括拉线）、绝缘子、金具、导线、地线（也称避雷线）和接地装置等部分组成。
3. 铁塔的呼称高度输电线路铁塔的呼称高度一般是指从地面到铁塔最低导线悬挂点的高度，500KV 铁塔到最低导线吊架挂线点处，一般铁塔也可以是到最低导线横担下弦杆的准线处。
4. 多接腿铁塔受地形地物地段的影响，铁塔的四条腿的高度在标准塔腿高度上进行了全加长、全减短和部分腿加长或部分腿减短。
塔型中出现的这些长短级别不同的接腿称为多接腿铁塔。
5. 档距两杆塔之间的距离称为两杆塔的档距。
第二节输电线路铁塔分类1. 按铁塔在线路中的位置和作用分类（重要）1.1 直线塔：用“Z”表示，直线塔位于线路直线段的中间部分，由于绝缘子串是悬垂式故称悬垂式铁塔。
在一条输电线路中，直线塔占了很大的比重，一般约占全线路铁塔总数的80%左右。
这种塔只有在安装、事故断线和大风工况下承受着不平衡较大张力。
平时只承受导、地线、覆冰、金具、绝缘子串、塔上操作人员（包括工具）和塔的自重等垂直载荷。
直线塔的绝缘子串有单联悬垂、双联悬垂和“V”形悬垂三种。
直线塔总体要比同线路的承力塔较高，塔身坡度较小，塔材较小，节点螺栓较少，塔体较轻。
典型的塔型有：ZGU51、ZGU52、ZGU53、ZGU54、SZ52、ZB15、ZB24、ZB34、ZB45等。
1.2 跨越塔：跨越塔用“K”表示，跨越塔也是直线塔的一种特殊型，这种塔一般都是成对地设立在江、河的两岸或用来跨越较大的沟谷或跨越铁路、公路及其他级别的中小型电力线路。
通常用于线路出现较大档距或要求跨越段具有较高的安全度，这种塔比一般直线塔要高得多，一般塔高都在50米~250米之间，构造也比较复杂。

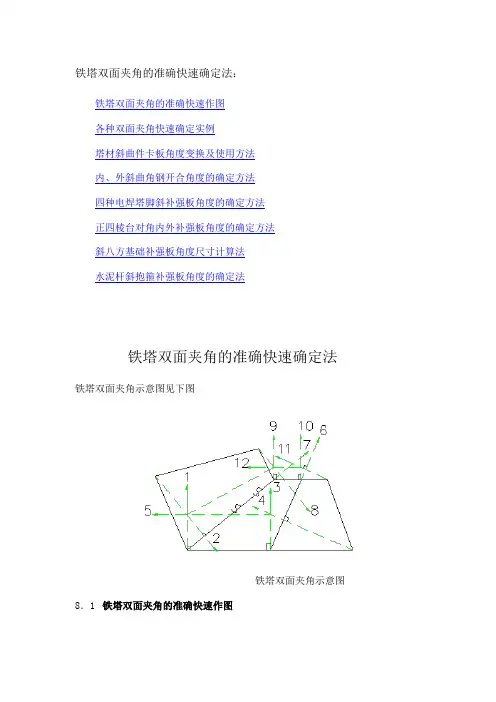

铁塔双面夹角的准确快速确定法：铁塔双面夹角的准确快速作图各种双面夹角快速确定实例塔材斜曲件卡板角度变换及使用方法内、外斜曲角钢开合角度的确定方法四种电焊塔脚斜补强板角度的确定方法正四棱台对角内外补强板角度的确定方法斜八方基础补强板角度尺寸计算法水泥杆斜抱箍补强板角度的确定法铁塔双面夹角的准确快速确定法铁塔双面夹角示意图见下图铁塔双面夹角示意图8．1铁塔双面夹角的准确快速作图一、铁塔双面夹角作图说明：1.弯曲的铁塔部件虽然加工周期长成本高，但从设计造型，力学及经济等观点要求，一些塔材的必要弯曲又是不可避免的。
因此对设计有三点要求：（1）尽量减少塔材的弯曲设计；（2）对于必要的弯曲部分，要在板件或短件上弯曲；（3）一般角钢的开角合角及两端弯曲角不大的（钉孔处间隙值等于小于5mm）均不做弯曲变形处理（钉孔处间隙值大于5mm者才做弯曲变形处理）。
2.确定铁塔双面夹角的近似方法很多，但准确方法，一般贯用于烦旧的投影法。
须知铁塔放样地板上存在展开实样，没有投影样子，如采用投影法只好特意现补作投影样子，这样投来投去步骤烦多，单人难作，所以一般采用近似方法来代替。
3.第八章所介绍的铁塔双面夹角的准确快速确定法，完全是利用放样地板上的现有展开实样，只取其局部，（不到半平方米的总作业面积即可），只要单人作业划线，最多的也用不了十几分钟，就可以做出各面的准确夹角，现在采用计算器电算那就更快了。
4.第八章的方法还适用于流道结构双面夹角的准确快速确定。
可以利用展开下料样板的展开角度，只取其局部适用部分做起来也很方便。
5.第八章所介绍的方法，一律不可在尚未展开的投影样子上使用。
用计算器电算时，不可取投角，必须取展开角。
6.为便于撑握和使用，作定角图步骤和顺序，不采用叙述方式，而采用按流水号码配合方向箭头的简明作图法。
具体规定如下（1）1、2、3、4、……n-2、n-1、n 表示作图步骤和顺序1’、2’、3’、4’……n’-2 、n’-1、—n’(2)始点 n 终点表示作图划线方向3. n 表示垂直相交线(4) Rn’表示划第n步弧所用的半径Rn(5) 表示辅助线、及中心线(6) 表示曲弯线段(7) 表示卡板垂直于曲线方向(8) 表示卡板不垂直于曲线方向。
典型特殊结构铁塔的投影展开放样图6---1 铁塔腿部v 形面局部投影展开放样示意图图6---11、用投影法求作地线架支撑杆的开合角（无坡身）这种投影方法是在未展开的投影图上进行的，这个图6—2 可以按着一定的比例缩小后制出。
下面图6—2 是简化后的投影图及投影法。
图6---2 地线架支撑杆的开合角（无坡身）左边的角钢是开角，其作图顺序是1. 2. 3. 4. 5.右边的角钢是合角，其作图顺序是1’,2’,3’,4’,5’.２、地线架支撑杆的开合角（有坡身）用投影法求作有坡度身段，就是指身段具有一定的坡度，作图条件与作图步骤顺序与第一节相同。
但左边的角钢是合角，其作图的步骤见图6—4中的1. 2. 3. 4;而右边的角钢是开角，其作图步骤见图６—3中的1’,2’,3’,4’.图6---3 地线架支撑杆的开合角投影图（有坡身）３、用投影法求作用投影法求作导线横担上弦的开合角（有坡身）有坡度身段横担上弦的开合角的作图条件同第一节。
左边的角钢是开角，其作图步骤见图6—4 中的1. 2. 3. 4; 右边的角钢是合角。
如果当合角角度小到不能穿螺栓的程度时,就应采取扭曲，即扭肢。
右边的作图步骤是1’,2’,3’,4’。
A角即是合角的角度，也是扭曲的角度。
图 6—4 导线横担上弦杆的开合角（有坡身）４、塔腿v面的展开（之一）在图6—5上取点B，作水平线P与主角钢背交于E向上作水平线，取EF=BE=a，这时BF=a2,B’’B’=BF=2作为V面上控制口．V面边长为l，尚未展开的V面已形成B’B’’0’.在过点B作垂线交于A和A’，其中A’位于V面中心线上，过A’作A’B的垂线Z，取A’’’’n=AB=S,此时，∠AnA为46就是正面与V面的夹角，边的46再加上90等于136就是V面横材的真实垂直于曲线的弯曲角度。
此时塔腿斜材的真实截面已出现，把nm边展开到1~4线上去，1,3,4线分别是n,k,m的展开位而n的投影为2线。
铁塔绘图及放样软件初学者需掌握的概念一、铁塔构造1、基本构造1.构件接头采用对接；2.不同规格的构件对接时，应以外边缘对齐，接头螺栓排列在各自准线上；3.主材接头设置在节点时，上、下段斜材的准线应交于各自主材准线（如铁塔瓶口、塔身变坡处），如图4.1所示：图4.1 铁塔瓶口处准线4.构图示意焊接构件应以斜材重心线交于主材的重心线；5.斜材与主材准线相交方式，应按下列方法确定：1. 所有斜材和辅助材以角钢基准线构图；2. 主材为单排螺栓时，主材以基准线构图，即主、斜材以基准线相交，如图4.2所示：3. 主材为双排螺栓时，主材以第一排准线构图，即斜材基准线交于主材第一排准线，图4.3所示：4. 主材为组合角钢时，斜材准线交于主材中心，如图4.4所示；图4.2 主材单排准线构图示意 图4.3 主材双排准线构图示意图4.4 主材为组合角钢构图示意注：1、用两个以下螺栓连接的斜材与补助材，宜直接连于主材，不使用节点板连接；2、制弯构件，选择顺序应为连接板、短构件、长构件，火曲线与连接构件边缘距离设定为10mm；3、热镀锌构件长度不宜超过12米，L100以下角钢构件长度不宜超过9米，宽度不宜超过0.75米；4、横担悬臂部分超过3米以上应采用预拱，预拱值一般可取横担悬臂长度的1/100~150，具体值可根据实际外荷载在无风情况下的验算查看其位移（*.DIS文件）确定；5、塔腿各主材的右侧应设置一个接地孔（孔径17.5mm），距基础顶面距离为500~1000mm；地线支架上设置一个引流孔（孔径17.5mm）。
2、螺栓排列角钢准线注：1、根据需要，角钢准线需多排，则标出准线位置。
2、当采用多排准线时，螺栓间距必须满足2.5倍的螺栓直径。
3、括号内数字用于当其他构件与本角钢搭接而螺栓边距不足时，在搭接位置上的螺栓孔可使用的准线值，当采用括号内准线值时，需在结构图中标注。
螺栓间距、边距按下表：主材螺栓接头螺栓排列，应按左高右低布置，见图4.5和图4.6所示：图4.5 单角钢接头螺栓图 4.6 双角钢接头螺栓包钢板及包角钢的注记形式见图4.7：图4.7 包角钢视图 3、接头1、构件接头采用螺栓连接；2、两角钢间隙采用10mm ；3、接头为单剪连接时，采用外包角钢，外包角钢的宽度应比被连接角钢肢宽大一级（长细比在80以下时，外包角钢肢厚再大一级），被连接角钢规格不同时，应取其小的规格；4、接头为双剪连接时，采用内包角钢外贴板，内包角钢和外贴板的面积和宜不小于被连接角钢面积的1.3倍，下表中推荐了内包角钢及外贴板应用的最小规格，如外贴板的宽度为准线间距加两倍的边距之和大于给定值，则按实际宽度取用；5、 L140以上规格的角钢宜采用双包连接；67、主材接头螺栓数量每端不得少于6个；斜材接头螺栓数量每端不得少于4个；主材的包钢接头应保证一定的长度，最远端两个螺栓的距离取值如图4.8所示：图4.8接头连接要求8、交叉斜材若需开断，开断位置宜设在交叉点的上部，应与主材接头不在同一个断面。
铁塔绘图及放样软件初学者需掌握的概念（暂行、欢迎指出错误之处。
）角钢相关：心线：螺栓孔布置在角钢肢的一条直线上，这条直线称之为心线又叫准线。
楞线：角钢外皮相交的直线，又称角钢背或角钢劲线。
楞点：构成角钢楞线的两个端点。
楞线侧：在角钢肢平面内，心线向楞线的方向为楞线侧。
肢边侧：在角钢肢平面内，心线向楞线的反方向为肢边侧，又叫肢翼侧。
轧制边：如下图1所示。
切角边：如下图1所示。
图1图2图3心距：在角钢肢平面内，楞线与心线之间的垂直距离，又叫准距。
（见图2）间距：在角钢肢平面内，同一准线上相邻两螺栓孔中心之间的距离。
（见图2）端距：在角钢肢平面内，角钢端头与首个螺栓孔中心之间的距离。
（见图2）轧制边距：准线与轧制边之间的距离。
（见图3）切角边距：螺栓孔中心与切角边之间的距离。
（见图3）重心线：角钢两个截面的重力作用点的连线就是重心线，一般认为角钢1/2准线处即为其近似重心线。
切角：为防止角钢碰撞，将角钢端头一肢切去一角的工艺。
(切角工艺：沿角钢楞线平行)切肢：在角钢端头处，两肢同时被一平面切割形成的缺口或一肢被整个切去的工艺。
（尽量避免一肢被整个切去，除非图纸有特殊要求）制弯：把角钢或板进行弯曲处理的工艺。
分冷曲和热曲，热曲又称之为火曲。
压扁：把角钢某处两肢压在一起的工艺。
开角：使角钢两肢夹角大于900的工艺，又叫开肢。
合角：使角钢两肢夹角小于900的工艺，又叫合肢。
（注意：TMA中导出工艺卡的开合角的肢是否正确）铲背：去除角钢外楞直角的工艺，又叫铲棱。
正头：在图纸中，标注角钢为“＋数”，就为正头（如下图中317角钢，注：315角钢与310角钢也为正头，因为是常规不进行标注，它们这时的正头是标准端距如315＃角钢螺栓为M20，则正头为30mm，310角钢螺栓为M16，则正头为25mm）。
负头：在图纸中，标注角钢为“－数”，就为负头（如下图中318、311、205角钢）。
端连接：角钢上的首个螺栓孔位于各角钢心线交点处的情况称为端连接（如上图中315、310角钢图4 图5清根：去除角钢内圆弧变为直角的工艺，又叫铲心或去弧。
专用名词：1、V面：一个塔脚上连的两根斜材组成的一个视图面称之为“V”面隔面：两根材展开组成的面，在机械制图上称之为剖面图。
吊杆：一般是指由塔身交叉点连到横材上的材。
横担：伸出塔身并支撑导线或地线的构件框架。
走道：由塔身连到平台的过道平台：在检修设备的时候用做站脚的工作台。
爬梯：在铁塔的内部或塔身上，由塔底连到塔顶，起着登高的作用梯子，和脚钉的作用差不多。
跳线：在转角塔上，进线和出线不可以直接相连，由进线转到出线的过程就是跳线。
2、双拼角钢：组合角钢由两根角钢组成，有对角组合和“T”型组合两种。
格构式：组合角钢由四根角钢肢对肢组合，组成“口”字型。
十字交叉：组合角钢由四根角钢楞对楞组合，组成“十”字型。
3 、脖口：在猫头或酒杯塔上，下曲臂主材与塔身主材的连接处称之为“脖口”，也叫做井口或瓶口。
4、对接：指两根材是楞接楞，而且楞线是在一条直线上，这种组合就叫做对接，借助于另外的构件进行连接。
搭接：一根材的外楞放在另一根材的内楞里，这种组合就叫做搭接。
单剪连接：在主材角钢对接的时候，两根材的连接构件只在主材角钢的外皮或者内皮。
双剪连接：在主材角钢对接的时候，在主材角钢的外皮和内皮都有构件进行连接。
5、单面板：连接角钢的板是一个平面板，不需要进行制弯。
双面板：连接角钢的板有两个面，需要进行一次制弯。
三面板：连接角钢的板有三个面，需要进行两次制弯。
交叉板：连接两个交叉材的板。
V面板：在“V”面上做的火曲板。
折叠板：在塔的地线支架上，连接四根主材的板，一般要进行两次制弯。
牛蹄板：塔身主材由组合角钢转变为单角钢，在中间起过度作用的组合，其外型就像两个塔脚板上下对接的组合。
6、垫板：两个交叉板在交叉点处的间隙太大，为了保证螺栓的拧紧，中间加块板，这个板就是垫板。
填板：在组合角钢中，将两根或四根角钢进行内部连接起稳固作用的板。
塔脚板：连接铁塔角钢和铁塔基础的组合，也叫做底脚板。
底板：在塔脚板上和铁塔基础连接的水平板靴板：连接塔脚板、主材、斜材的板肋板：为了加强靴板的法向受力强度，在靴板和底板之间焊接的板。
7、主材：铁塔上承担铁塔主要受力的角钢和构成铁塔主要框架的材。
斜材：连接相邻两根主材的交叉材。
横材：连接相邻两根主材的水平材。
补助材：除掉主材、斜材、横材之外的角钢材。
塔身：由塔身主材所组成的四方体。
塔头：酒杯、猫头井口以上的部分和铁塔上所有的横担及地线支架。
塔腿：与底脚板相连的材构成的段落组成。
8、接地孔：用来安装接地件的孔，一般都在塔腿主材上。
安装用孔：在装塔过程中，起吊用孔或是暂时安装用的孔。
一般都在横担上。
挂线孔：用来安装挂线金具的孔。
牌位孔：用来安装标识塔号或塔位的孔，一般在塔身横材上。
9、总图：绘制铁塔总体框架尺寸的图，是整塔的单线图。
结构图：绘制铁塔各构件之间连接关系和部分构件明细，以及各节点的构造形式的图。
大样图：绘制单构件具体尺寸的零件图。
也被直接称为零件图。
工艺卡片：绘制构件所有加工尺寸及加工工艺的图。
10、开口：各段结合处的宽度，也叫做根开。
变坡口：不同坡度的段落结合处的宽度。
垂高：塔体某个部位对地面的垂直高度。
准线差：两根不同规格的角钢对接的时候，他们的准线不在一条直线上，两个准线之间的距离就是准线差。
呼称高：指从地面到铁塔最低导线悬挂点的高度，又叫做呼高一次高：也叫一次坡，是指单线结构图中图面的中心高度。
二次高：也叫二次坡，是指单线结构图中主材的实际长度。
相似形：用来表示相连的构件各关键点间的尺寸。
11、连接板卷边：为了增加板的法向受力强度而把板的某边进行90°的折弯。
对焊：两个构件对接，然后用焊接使其连接的方法。
搭焊：两个构件搭接，然后用焊接使其连接的方法。
角钢端头火曲：一根角钢搭接在另一个角钢上的时候，两材无法共面，为了保证连接紧密，把角钢连接的端头制弯，变成一根火曲的角钢。
12 、K节点：猫头或酒杯塔的上曲臂和下曲臂的连接点，主材组成“K”字形，该处常称为K节点。
地线支架：连接地线的组合。
捏口横担：横担的前后主材通过板或直接螺栓连接的形式的横担。
13、火曲线：产品部件上弯曲部位的弯曲基准线。
偏移准线：在角钢外与准线平行的线，该线与角钢肢不共面。
14、多接腿：一种塔型有多种高度，是由多个不同高度的接腿构成的，这种情况就是多接腿。
长短腿：单基铁塔的基础不在同一水平面上，这个塔就是高低腿，也叫高低腿。
一、铁塔的分类所谓铁塔，就是用钢铁型材建成的用来架设高压输电线路的塔状钢构架。
铁塔按不同的归类方式有如下分类：1、按用途分为：直线塔（Z ）、转角塔（J ）、直线转角塔（ZJ ）、换位塔（H ）、终端塔（D ）、分支塔（F ）、跨越塔（K ）等。
2、按结构形式分为：酒杯型（B ）、三角型（J ）、干字型（G ）、上字型（S ）、桥型（Q ）、叉骨型（C ）、门型（Me ）、鱼叉型（Yu）、鼓型（Gu）、V字型（V）、正伞型（Sz）、倒伞型（Sd）、田字型（T）、羊角型（Y）、王字型（W）等。
3、按组立方式分为：拉线式（L）和自立式（不表示）。
4、按电压等级分为：35、110、220、330、500、750（千伏）等。
5、按线路回路分为：双回路（S）、单回路（不表示）。
二、铁塔生产的前期工作铁塔生产的前期工作，包括签定合同、制定供货计划、审图、提料、备料、放样、制定生产计划等工作。
工作流程如下：1、定货合同铁塔产品是一种多品种小批量生产的产品，只能采取以销定产的方式，安排生产的依据只能是订货合同。
订货合同除了与甲方的经济往来方面的内容外，从生产系统的角度来要求，必须包括订货清单（杆塔明细）、供货期限、技术质量要求、工程图纸等。
对于生产系统来说，必须认真阅读合同文本，了解相关内容，并查对订货清单、图纸和有关合同附件的正确性。
根据合同要求、本厂生产现状、生产能力、材料库存等情况，制定出该项目的供货计划。
2、审图凡进入本厂，做为生产依据的铁塔图纸，必须经审图确认后方能投产。
审图工作由铁塔(放样)技术员进行，技术科（部）长审核，特殊工程项目由总工程师审核批准。
审图依据：该工程合同甲方提供的加工图纸、定货清单、杆塔明细、技术要求、设计变更和本厂的定型塔目录（铁塔型录）、存档图、放样资料及执行的孔距标准、《GB2694-81输电线路铁塔制造技术条件》、《GB 50205钢结构工程施工及验收规范》、《GBJ233架空送电线路施工及验收规范》等。
经审图产生的《铁塔审图记录》和其它资料作为提料和放样的依据。
审图工作的具体作法见《铁塔审图技术规范》。
3、提料提料工作是根据项目的订货清单、设计图纸、经放样产生的明细表和材料库存，提出该项目所需材料明细的工作。
提料分为按重量提料和按长度提料，按重量提料又分为按设计图纸提料和按放样修改后的图纸提料。
按设计图纸提料，是在接到定单后，放样工作还未完成时，为了争取时间，及早平衡库存，安排预采购所用。
提料表的内容为：该工程铁塔产品所需材料的材质、规格、重量等。
按放样修改后的图纸提料，这是准确的用料数据。
可用于平衡库存，安排采购和作为对车间料耗进行考核的依据。
因为，一般放样的修改量与原图不会有太大差异，所以，只是对按设计图纸的提料进行一些修改即可。
为了有效的控制消耗，在角钢构件单件长度大于一定长度时，采取按长度提料。
提料条件可根据实际情况规定。
一般角钢长度大于6000mm或角钢规格在100以上，长度大于4000mm时，采取按长度提料。
提料表的内容为：材质、规格、长度、根数、采购料长、重量、件号等。
4、备料备料的原则是，保证生产、尽量减少资金占用。
铁塔所用的材料规格大约有110种以上。
由于铁塔行业是以销定产，只有拿到定单后才能安排生产，而在签定了合同后再去采购这一百多种规格的材料，时间上是完全不容许的。
因此，工厂必须保持适量的材料库存，才能保证生产的正常进行。
如果库存太大，又会加大资金的占用。
那么，保持多大的库存为宜，每种规格又该保存多大量呢？这就要对铁塔的用料进行分析。
根据经验，库存总量一般应与工厂一个季度的产量大约相当。
各种规格的库存量要根据铁塔用料分析（可参考《铁塔用料分析表》），可以将库存材料分为三类，第一类为最常用、量较大、价值较低的，如材质为q235，规格为40、50、54、63、70和材质为q345，规格为90、100、125的角钢：材质为q235，厚度为5、6、8 和材质为q345，厚度为6、8、10的板。
这类物资应保持最低库存（最低库存量以15天左右的用量为宜）；第二类为比较常用，容易采购的，按提料计划采购（见《铁塔用料分析表》）；第三类为价值大、不常用、难采购的（见《铁塔用料分析表》）要进行市场调查，摸清货源，需要时即时采购。
