一、初中物理欧姆定律的实际应用问题1．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（）A．电流表示数变小，输出信号电压U ab变大B．电流表示数变大，输出信号电压U ab变大C．电流表示数变小，输出信号电压U ab不变D．电流表示数变大，输出信号电压U ab减小【答案】A【解析】【分析】【详解】BD．由电路图知道，定值电阻与气敏元件串联，电流表测电路中的电流，输出信号即气敏元件的电压U ab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻的串联知道，总电阻变大，电路中的电流变小，即电流表示数变小，故BD错误；AC．此时由欧姆定律的变形U=IR可知，R的电压变小，由串联电路电压的规律知道，输出信号电压U ab会变大，故A正确，C错误，故选A．2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是A．B．C．D．【答案】ABC【解析】【分析】【详解】A、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A可行，符合题意；B 、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B 可行，符合题意；C 、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C 可行，符合题意；D 、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R 1和R 2的阻值大小，故D 不可行，不合题意．故选ABC ．3．如图所示，电源电压不变，a 、b 为电流表或电压表，滑片P 在滑动变阻器R 3的中点，电路在工作时均安全。
只闭合S 1时，a 、b 均有示数；先闭合S 1，再闭合S 2，b 示数有变化。
一、初中物理欧姆定律问题1．如图是小成测量未知电阻R x 的实验电路，电源两端电压不变，其中R 0为阻值已知的定值电阻．当开关S 、S 1闭合，开关S 2断开时，电流表示数为I 1；当开关S 、S 2闭合，开关S 1断开时，电流表示数为I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x ＝212I I I -R 0 B ．R x ＝201I R I C ．R x ＝2012I R I I - D ．R x ＝121I I I -R 0 【答案】C【解析】【分析】【详解】 由电路图可知，当开关S 、S 1闭合，开关S 2断开时，R 0与R x 并联，电流表测干路的电流，记为I 1，当开关S 、S 2闭合，开关S 1断开时，R 0与R x 并联，电流表测R 0支路电流，示数为I 2，因并联电路中干路电流等于各支路电流之和，所以，通过R x 的电流：I x ＝I 1-I 2，因并联电路中各支路两端的电压相等，电源的电压：U ＝I 2R 0，，则R x 的阻值：R x ＝2012I R I I - 故选C 。
2．如图所示是某车间自动除尘装置的简化电路图。
空气中尘埃量较少时，光源发出来的光被挡板挡住了。
当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，衔铁被吸下，开启自动除尘模式。
若图中a 、b 一个是除尘器，一个是指示灯，则下列说法正确的是（ ）A．电磁继电器利用电磁感应原理工作B．光敏电阻的阻值随光照强度的增大而增大C．控制电路的电流随光照强度的增大而增大D．a是指示灯，b是除尘器【答案】CD【解析】【分析】【详解】A．电磁继电器是利用电流的磁效应原理工作的，A错误；BC．由题意可知，衔铁被吸下，说明电磁铁的磁性增强了，电路中的电流变大，电源电压不变，根据URI可知，电路中的电阻变小，即光敏电阻的阻值变小，这时光照强度是增强的，所以光敏电阻的阻值随光照强度的增大而减小，控制电路的电流随光照强度的增大而增大，B错误、C正确；D．当空气中尘埃量达到一定值时，除尘器开始工作，衔铁是被吸下的，这时b接入电路，a没有接入电路，所以b应该是除尘器，a是指示灯，D正确。

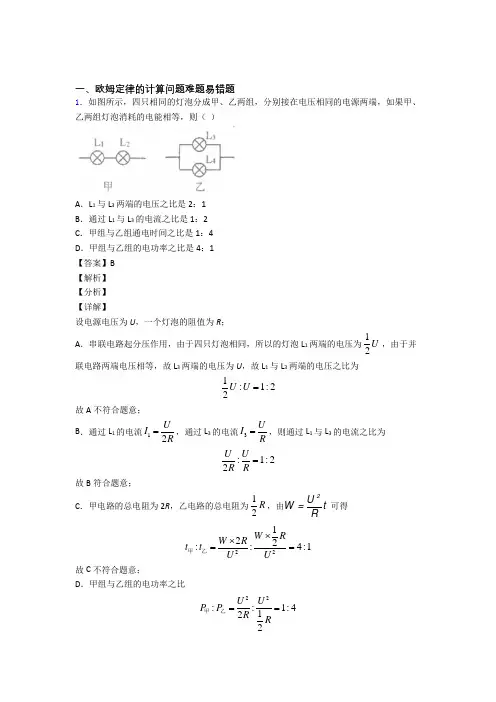

一、欧姆定律的计算问题难题易错题1．如图所示，四只相同的灯泡分成甲、乙两组，分别接在电压相同的电源两端，如果甲、乙两组灯泡消耗的电能相等，则（ ）A ．L 1与L 3两端的电压之比是2：1B ．通过L 1与L 3的电流之比是1：2C ．甲组与乙组通电时间之比是1：4D ．甲组与乙组的电功率之比是4：1【答案】B【解析】【分析】【详解】设电源电压为U ，一个灯泡的阻值为R ；A ．串联电路起分压作用，由于四只灯泡相同，所以的灯泡L 1两端的电压为1 2U ，由于并联电路两端电压相等，故L 3两端的电压为U ，故L 1与L 3两端的电压之比为 1 :1:22U U = 故A 不符合题意；B ．通过L 1的电流12U I R =，通过L 3的电流3U I R=，则通过L 1与L 3的电流之比为 1:22: U U R R= 故B 符合题意；C ．甲电路的总电阻为2R ，乙电路的总电阻为1 2R ，由2U W =t R可得 22::1224:1W R W R t t U U ⨯⨯==甲乙 故C 不符合题意；D ．甲组与乙组的电功率之比22::1:4122U U P P R R ==甲乙故D 不符合题意。
故选B 。
2．如图所示的电路中，电阻R 2的阻值为15Ω。
当开关S 1、S 2闭合时，电流表A 1的示数为0.5A ，电流表A 2的示数为0.2A 。
下列说法正确的是（ ）A ．电阻R 1的阻值为10ΩB ．S 1、S 2闭合时，通过电阻R 1的电流为0.5AC ．S 1、S 2闭合时，电流表A 1测量的是通过R 1的电流D ．开关S 2断开时，电流表A 2示数为0.2A【答案】AD【解析】【分析】【详解】ABC ．把实物图转化为电路图，如下图所示从电路图可以看到，电流表A 1测量的是总电流，电流表A 2测量的是R 2的电流，从题中条件可知，R 2的电压是2220.2A 15Ω3V U I R ==⨯=这个电压大小等于电源电压的大小，根据并联电路电流规律可知，通过电阻R 1的电流是12-0.5A -0.2A 0.3A I I I ===总并且可知电阻R 1的阻值是1113V 10Ω0.3AU R I === A 正确，B 、C 错误； D ．开关S 2断开时，只有电阻R 2接在电路中，电流表A 2示数是2 223V0.2A15ΩUIR===D正确。
一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格为“20Ω 1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）A．电阻R1消耗功率允许的变化范围为0.4W~0.9WB．电流表示数允许的变化范围为0.2A~0.5AC．电路消耗总功率允许的变化范围为l.2W~3WD．变阻器R2接入电路的阻值允许变化范围为2Ω~10Ω【答案】D【解析】【分析】滑动变阻器R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最大时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别求出电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化。
【详解】由图知，R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；AB．由题意知，当电压表的最大测量值为3V时，由串联电路特点知，此时定值电阻R1两端的电压U1=3V，由欧姆定律可得此时电路中的电流：1 2113V0.3A 10ΩUI I IR=====，因此电路中的最小电流为0.3A，故B错误；电阻R1消耗功率最小功率：1min13V0.3A0.9WP U I==⨯=，故A错误；C．电路消耗的最小功率：min 6V0.3A 1.8WP UI==⨯=；故C错误；D．此时滑动变阻器接入电路中的电阻最大：2max 2max3V10Ω0.3AURI===；当电路中的电流最大为0.5A 时，滑动变阻器接入电路中的电阻最小，由欧姆定律可知此时电路中的总电阻最小：min max 6V12Ω0.5AU R I ===总， 滑动变阻器接入电路中的电阻最小：min 1min 12Ω10Ω2ΩR R R =-=-=2总，则变阻器R 2接入电路的阻值允许变化范围为2Ω~10Ω，故D 正确。
一、初中物理欧姆定律问题1．如图所示电路，电源电压恒为6V ，定值电阻R 1为10Ω，滑动变阻器R 2的规格为“20Ω 0.5A ”，电压表量程为0~3V ，电流表量程为0~0.6 A 。
则（ ）A ．电压表测量的是电阻R 1两端的电压B ．当变阻器R 2的滑片P 向左移动时，电压表的示数变小C ．为了保证电路中各元件安全工作，变阻器R 2接入电路的阻值范围是2~10ΩD ．当变阻器R 2接入电路中的阻值是8Ω时，通电1min 电阻R 1产生的热量是53.3J 【答案】C 【解析】 【分析】(1)根据电压表的正确使用判断所测的电路元件；(2)由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R 1两端的电压变化，根据串联电路的电压特点可知电压表的示数变化；(3)比较滑动变阻器允许通过的最大电流和电流表的量程确定电路中的最大电流，此时变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R 1两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出变阻器接入电路中最大阻值，从而得出答案；(4)当变阻器R 2接入电路中的阻值是8Ω时，根据电阻的串联和欧姆定律求出电路中的电流，根据2Q I Rt =求出1min 电阻R 1产生的热量。
【详解】A ．由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，故A 错误；B ．由电路图可知，滑动变阻器滑片右侧接入电路，当变阻器R 2的滑片P 像左移动时，接入电路的电阻增加，电压表的示数变大，故B 错误；C ．因为滑动变阻器R 2的规格为“20Ω0.5A ”，所以接入滑动变阻器的最大电流是0.5A ，电路的最小电阻是6V 12Ω0.5AU R I === 滑动变阻器接入电路中的最小电阻112Ω10Ω2ΩR R R -=-==小当电压表的最大测量值为3V 时，滑动变阻器接入的电阻最大，为10Ω，故C 正确；D ．当变阻器R 2接人电路中的阻值是8Ω时，电路的总电阻1210Ω8Ω18ΩR R R '=+=+=此时电路中的电流6V 1A 18Ω3U I R '===' 通电1min 电阻R 1产生的热量2211(A)10Ω160s 66.7J 3Q I R t '==⨯⨯⨯≈故D 错误。

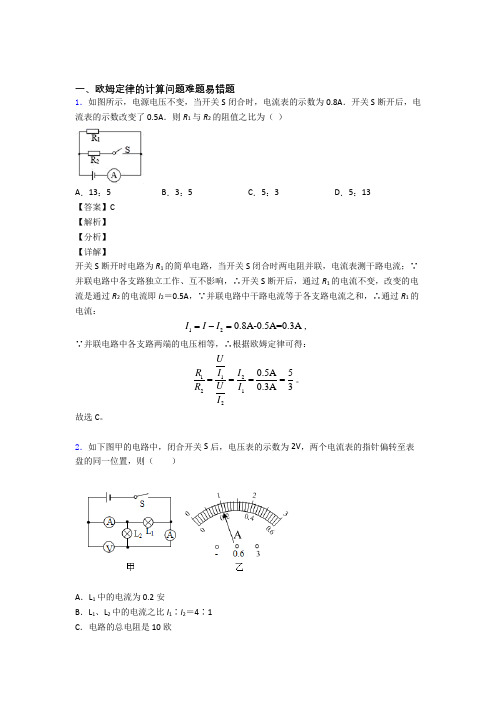

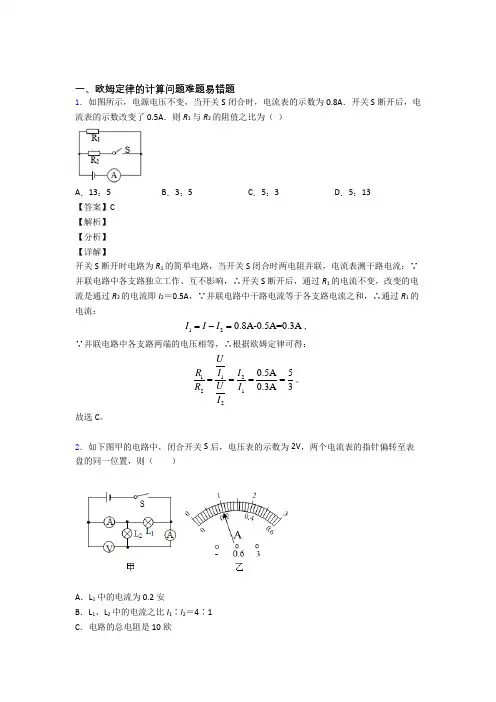

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13：5 B．3：5 C．5：3 D．5：13【答案】C【解析】【分析】【详解】开关S断开时电路为R1的简单电路，当开关S闭合时两电阻并联，电流表测干路电流；∵并联电路中各支路独立工作、互不影响，∴开关S断开后，通过R1的电流不变，改变的电流是通过R2的电流即I2＝0.5A，∵并联电路中干路电流等于各支路电流之和，∴通过R1的电流：120.8A-0.5A=0.3AI I I==-，∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得：1122120.5A50.3A3 UR I IUR II====。
故选C。
2．如下图甲的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针偏转至表盘的同一位置，则（）A．L1中的电流为0.2安B．L1、L2中的电流之比I1∶I2＝4∶1C．电路的总电阻是10欧D．L1、L2消耗的电功率之比P1∶P2＝4∶1【答案】BD【解析】【分析】【详解】由图可知：开关闭合后，两灯泡并联，一个电流表测量的是总电流，一个电流表测量的是灯泡L2电流，电压表测量测量灯泡L2两端的电压；A．根据并联电路干路电流等于各支路电流之和可知：测量总电流的电流表量程是0～3A，所以电流表的示数为1A；则电路总电流I=1A；测量灯泡L2电流的量程是0～0.6A，所以电流表示数为0.2A，也就是电灯L2中的电流I2=0.2A，所以L1的电流为121A-0.2A=0.8AI I I=-=故A不符合题意；B．通过两只灯泡的电流之比为1 20.8A4= 0.2A1I I=故B符合题意；C．由于两灯泡并联，则U=U2=2V，根据UIR=可得2V=2Ω1AURI==故C不符合题意；D．两灯泡消耗的电功率之比111 2224 1P UI IP UI I===故D符合题意。
一、初中物理欧姆定律的实际应用问题1．在如图所示的电路中，电源电压保持不变。
闭合开关S ，电路正常工作。
过了一会儿，两个电表的示数都变小，则下列判断中可能的是（ ）A ．电阻R 短路B ．电阻R 断路C ．灯L 短路D ．灯L 断路【答案】D【解析】【分析】 电流表示数减小是电阻增大或断路，电压表示数变小是并联的导体电阻变小或断路；具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项。
【详解】A ．如果电阻R 短路，在电源电压一定时电路总电阻减小，由U I R =知电流表示数增大，故A 不符合题意；B ．如果电阻R 断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故B 不符合题意；C ．如果灯泡L 短路，在电源电压一定时电路总电阻减小，由U I R=知电流表示数增大，故C 不符合题意；D ．如果灯泡L 断路，整个电路断路，电流表、电压表示数都减小为零，故D 符合题意。
故选D 。
2．如图所示，电源电压保持不变，R 1为滑动变阻器，R 2、R 3为定值电阻，电压表V 1、V 2示数变化量分别为1U ∆和2U ∆，电流表A 1、A 2示数变化量分别为1I ∆和2I ∆。
下列说法正确的是（ ）A ．闭合开关S 1、S 2，向右调节滑片P ，A 1、A 2示数变小，且变化量相等B ．保持滑片P 位置不变，开关S 1保持断开，S 2由断开到闭合，A 1示数增大，V 2示数不变C ．断开开关S 1、S 2，向左调节滑片P ，V 1示数变大，V 2示数变小，A 1示数变小D ．断开开关S 1、S 2，向右适当调节滑片P ，R 2阻值等于2111U U I I ∆∆-∆∆ 【答案】AD【解析】【分析】【详解】A ．闭合开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3并联，电流表A 1测量的是干路电流，电流表A 2测量的通过变阻器R 1的电流，当向右调节滑片P 时，变阻器R 1的接入电阻变大，故其电流变小，即电流表A 2的示数变小；电流表A 1的示数为R 1、R 2、R 3所在的三条支路电流之和，R 2和R 3所在支路电阻不变，所以这两条支路的电流也未发生变化，所以A 1的示数因A 2的示数变小而变小，且两电流表示数变化量相等，故A 正确；B ．保持滑片P 位置不变， S 1和S 2都断开时，变阻器R 1和定值电阻R 2、R 3串联；S 1保持断开，S 2由断开到闭合时，定值电阻R 2、R 3以及电压表V 2同时被短路；从中可以看出开关S 1保持断开，S 2由断开到闭合时，电路中的总电阻变小，故总电流变大，即电流表A 1示数增大；同时电压表V 2短路，所以V 2示数从有到无，即它的示数会减小，故B 错误；C ．断开开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3串联，向左调节滑片P 时，变阻器R 1的接入电阻会减小，而R 2和R 3的电阻不变；电压表V 1示数为R 1和R 2两端电压之和，由串联电路的分压原理可知，其示数会减小；电压表V 2示数为R 2和R 3两端电压之和，其示数会变大；A 1示数为此串联电路中的电流，它会因为总电阻的减小而增大，故C 错误；D ．断开开关S 1、S 2，变阻器R 1和定值电阻R 2、R 3串联；当变阻器的滑片P 右移时，变阻器接入电路中的电阻变大，故电流表A 1的示数会变小。
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V1的示数不变【答案】D【解析】【分析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
根据电源的电压可知电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化，然后判断电压表V1与电压表V2的示数之和、电压表V2与电流表A的示数之比的变化。
【详解】C．由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
因电源电压保持不变，所以滑片移动时，电压表V1的示数不变，故C错误；D．将滑动变阻器R2的滑片P向左滑动，变阻器接入电路中的电阻变大，电路中的总电阻变大，由UIR=可知，电路中的电流变小，即电流表A的示数变小，故D正确；A．由U IR=可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以R2两端的电压变大，即电压表V2的示数变大；由电压表V1的示数不变、电压表V2的示数变大可知，电压表V1与电压表V2的示数之和变大，故A错误；B．由电压表V2的示数变大、电流表A的示数变小可知，电压表V2与电流表A的示数之比变大，故B错误。
【点睛】此题为一道经典的动态电路综合性题，重点考察电路的动态分析及欧姆定律的应用，均为中考物理电学部分的重难点，需要学生熟练掌握相关知识，并进行综合应用分析。
2．如图所示，电源电压不变，a、b、c为电流表或电压表。
滑动变阻器最大阻值为R3，先闭合S1再闭合S2，发现b表和c表的读数均有明显变化。
一、欧姆定律的计算问题难题易错题1．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。
则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。
2．如图，电源电压保持不变，闭合开关S 。
将滑动变阻器滑片P 从b 端向中点滑动的过程中，电流表和电压表都有示数。
下列说法正确的是（ ）A ．电流表的示数变小B ．1R 的功率变大C ．1R 的电流变化量小于滑动变阻器的电流变化量D ．电压表示数变化量与电流表示数变化量的比值不变【答案】BCD【解析】【分析】【详解】由电路图知，滑动变阻器与电阻2R 并联后，再与电阻1R 串联，电流表测的是干路的电流，电压表测的滑动变阻器和电阻2R 两端的电压；当滑片从b 端向中点滑动时，并联后的总电阻减小，整个电路中的电阻减小。
A ．由欧姆定律U I R=知，整个电路中的电流将增大，即电流表的示数变大，故错误； B ．由串联电路的分压的规律知，电压表的示数减小，电阻1R 分压的电压增大，因通过1R 的电流增大，由P UI =知，1R 的功率变大，故B 正确；C ．1R 的电流变化量，即为干路电流变化量，等于2R 电流的减小量与滑动变阻器电流的增加量之和，故C 正确；D ．电压表示数变化量与电流表示数变化量之比为1U R I∆=∆ 因电阻1R 的阻值不变，即电压表示数变化量与电流表示数变化量的比值不变，故D 正确。
一、初中物理欧姆定律问题1．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。
不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W【答案】D【解析】【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。
(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。
【详解】A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126V U U U ===故A 错误；B ．由P UI =可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误；C．由UIR=可得，两灯泡的电阻1116V12Ω0.5AURI===，2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误；D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。
故选D。
2．如图甲所示的电路，电源电压U＝10V（恒定不变），R2＝8Ω，闭合开关S后，V2表的示数为7V，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S后，A1表的示数为1.75A，下列说法正确的是（）A．甲电路中V1表的示数为3V B．乙电路中A2表的示数为2.25AC．R1=12ΩD．乙电路中R3的电流为0.5A【答案】CD【解析】【详解】A．图甲中R1、R2和R3串联，V1表的测量电阻R1和R2的电压，V2表的测量电阻R2和R3的电压，电源电压U＝10V，闭合开关S后，V2表的示数为7V，根据串联电路电压规律，R1两端电压为：10V-7V=3VV1表的示数肯定大于3V，故A错误；BCD ．图乙中三个电阻并联，电流表A 1测量R 2和R 3中的电流，电流表A 2测量R 1和R 2中的电流，通过R 2的电流：I 2=2U R =10V 8Ω=1.25A通过R 3的电流：I 3=I A1−I 2=1.75A−1.25A=0.5A故D 正确；根据欧姆定律可得，R 3的阻值：R 3=3U I =10V 0.5A=20Ω 图甲中，三个电阻串联，电路中的电流：I =V223U R R +=7V 8Ω20Ω+=0.25A 根据串联电路电压的特点，U 1=U −U V2=10V−7V=3V由I =U R可得，R 1的阻值： R 1=1U I =3V 0.25A=12Ω 故C 正确；图乙中三个电阻并联，电流表A 2测量R 1和R 2中的电流，I A2=I ′1+I 2=1U R +I 2=10V 12Ω+1.25A=0.83A+1.25A=2.08A 故B 错误；3．把标有“6V 3W ”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（ ）A ．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小B ．电路的总功率最大值为10.8WC ．小灯泡的电功率最小值为0.75WD ．滑动变阻器允许调节的范围是24Ω~60Ω【答案】ACD【解析】【分析】分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ）。
(1)滑片向左移动时，根据滑动变阻器的变阻原理判定连入电路的电阻的变化；再判定总电阻的变化，根据欧姆定律和串联电路的电压关系判定电流表和电压表示数的变化情况；(2)由灯的铭牌求出灯正常发光时的电流和灯丝电阻，确定电路中的最大电流，根据欧姆定律求出滑动变阻器连入电路的最小电阻，利用P UI =求电路的总功率最大值；(3)为保护电压表，滑动变阻器两端的最大电压为15V ，此时滑动变阻器连入的电阻最大，利用串联电路的电压关系求出此时加在灯两端的电压；再利用欧姆定律求出此时电路中的最小电流和滑动变阻器连入的电阻；最后利用P UI =求小灯泡的电功率最小值；(4)由(2)(3)得出滑动变阻器允许调节的范围。
【详解】A ．由图知道，由实物电路图可知：灯泡与滑动变阻器串联；电流表测量串联电路的电流（所选量程为0~0.6A ），电压表测量滑动变阻器两端的电压（所选量程为0~15V ），当滑片向左移动时，则滑动变阻器连入电路的电阻变小，电路的总电阻变小，由于电源电压不变，由U I R=知道，电路中的电流变大，即电流表的示数变大；滑动变阻器连入电路的电阻变小、分压变小，所以电压表示数的变小，故A 正确；B ．由P UI =可知，当灯正常发光时的电流3W 0.5A 6VP I U ===额额额 由于电路中的最大电流是0.5A ，则滑动变阻器连入电路的最小电阻 min max 18V 6V 24Ω0.5A U U R I --===额 此时电路中电功率最大 max max 18V 0.5A 9W P UI ==⨯=故B 错误；C ．由2U P R=可知，灯泡的电阻 22L (6V)12Ω3WU R P ===额额 由图知道，为保护电压表，滑动变阻器两端的最大电压为15V ，此时滑动变阻器连入的电阻最大，由串联电路电压特点可知，小灯泡两端的最小电压是L R 18V15V3VU U U=-=-=此时电路中的电流LR LL3V0.25A12ΩUI I IR=====所以滑动变阻器连入的最大电阻RmaxR15V60Ω0.25AURI===此时小灯泡的最小电功率min L L3V0.25A0.75WP U I==⨯=故C正确；D．由以上计算知道，滑动变阻器允许调节的范围为24Ω~60Ω，故D正确。
故选ACD。
4．小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好．物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离．开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5 V和0.2 A．由此可知A．电阻丝的总电阻为7.5 ΩB．当电压表示数为2 V时，物体M向左移动了5 cmC．当电压表示数为1 V时，物体M向左移动了5 mD．若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离30 cm【答案】BD【解析】【分析】滑片移动时，电阻丝接入电路的电阻不变，一直等于其总电阻，所以电流表示数保持0.2A 不变，但由于与电压表并联的那部分电阻丝的长度变化，所以电压表的示数改变，滑片向左移动时，电压表示数变大，向右移动时，示数变小。
【详解】A．滑片在中点时，电压表测量的是一半电阻丝分得的电压，其阻值为1.5V'7.50.2AURI===Ω则电阻丝的总电阻为15Ω，所以A错；B．当电压表示数为2 V时，比滑片在中点时增大了0.5V，则与电压表并联的电阻增大了110.5V=2.5Ω0.2AU R I == 电阻丝的长度增加了 2.5Ω==5cm 0.5Ω/cm l ∆ 所以物体M 向左移动了5 cm ，B 对；C ．当电压表示数为1 V 时，比滑片在中点时减小了0.5V ，则与电压表并联的电阻减小了2.5Ω，电阻丝的长度减小了5cm ，所以物体M 向右移动了5 cm ，C 错；D ．若开始测量前，如果将金属滑片P 置于电阻丝的左端，电压表测的是整根电阻丝的电压，所以可测量的最大距离是max 15Ω==30cm 0.5Ω/cml D 对。
故选BD 。
5．如图所示，电源电压恒为6V ，小灯泡L 标有“4V 1.6W ”字样（阻值保持不变），R 1=20Ω。
滑动变阻器R 2标有“30Ω 1A ”。
电流表的量程为0~0.6A ，电压表的量程为0~3V 。
下列说法正确的是（ ）A ．闭合S 2，断开S 1、S 3时，通过电阻R 1电流为0.2AB ．断开S 2，闭合S 1、S 3时，滑动变阻器R 2连入阻值范围5Ω~10ΩC ．闭合开关S 3，断开S 1、S 2时，电灯L 消耗的功率范围为0.225W~0.9WD ．闭合所有开关，滑动变阻器R 2消耗的最大功率和最小功率之比为3：1【答案】ACD【解析】【分析】【详解】A ．从图中可以看到，闭合S 2，断开S 1、S 3时，灯泡和电阻R 1串联接在电路中，灯泡的电阻大小是()22L L L 4V 10Ω1.6W UR P ===根据欧姆定律可知，通过电阻R 1电流大小是1L 16V 0.2A 10Ω20ΩU I I R R ====++即通过电阻R 1电流是0.2A ，A 正确；B ．断开S 2，闭合S 1、S 3时，只有滑动变阻器R 2接入电路，电流表的量程为0~0.6A ，当电路的电流最大是0.6A ，滑动变阻器接入电路的阻值大小是2max 6V 10Ω0.6AU R I === 这个阻值大小是滑动变阻器接入电路的最小阻值，所以滑动变阻器R 2连入阻值范围是10Ω~30Ω，B 错误；C ．闭合开关S 3，断开S 1、S 2时，灯泡和变阻器R 2串联接在电路中，根据2P I R =可知，当电路中的电流最小时，灯泡的电功率最小，这时电路中的总电阻最大，电路中的电流大小是min 6V 0.15A 10Ω30ΩI ==+ 这个电流值大小没有超过电流表的量程，也没有超过滑动变阻器的最大电流限度 电压表的示数是L 0.15A 10Ω 1.5V U =⨯=这个电压值没有超过电压表的量程，这时灯泡的最小电功率是()22Lmin min L 0.15A 10Ω0.225W P I R ==⨯= 当电路中的电流最大时，灯泡的电功率最大，这时电路中的总电阻最小，假如电流大小是0.6A ，那么电压表的示数是L 0.6A 10Ω6V U =⨯=这个电压的数值大过了电压表的量程，所以电流不能是0.6A ，假如电压表的示数达到最大3V ，这时电流最大，大小是max 3V 0.3A 10ΩI == 这个电流值大小符合电路的安全要求，所以灯泡的最大电功率是 ()22Lmax max L 0.3A 10Ω0.9W P I R ==⨯=综上所述，电灯L 消耗的功率范围为0.225W~0.9W ，C 正确；D ．闭合所有开关，灯泡被短路，电阻R 1、R 2并联接在电路中，根据2U P R=可知，当R 2的电阻最小时，其电功率最大，流过它的电流最大，是0.6A ，其阻值大小是2min 6V 10Ω0.6AR == 电功率大小是 ()222max 2min 6V 3.6W 10ΩU P R === 当R 2的电阻最大时，其电功率最小，流过它的电流最小，假如R 2的电阻是30Ω，其电流大小是2min2max 6V0.2A30ΩUIR===这个电流大小符合电路的安全要求，那么其电功率大小是()222min2max6V1.2W30ΩUPR===那么滑动变阻器R2消耗的最大功率和最小功率之比是2max2min: 3.6W:1.2W3:1P P==D正确。
