2020-2021中考物理培优 易错 难题(含解析)之欧姆定律问题及答案

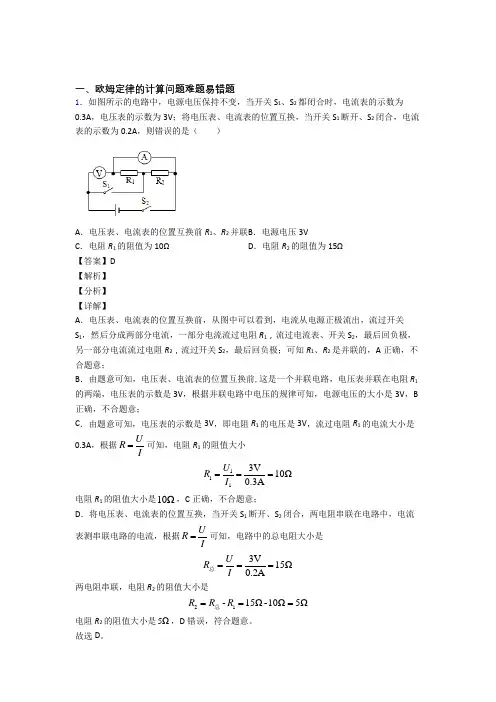

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.3A ，电压表的示数为3V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.2A ，则错误的是（ ）A ．电压表、电流表的位置互换前R 1、R 2并联B ．电源电压3VC ．电阻R 1的阻值为10ΩD ．电阻R 2的阻值为15Ω【答案】D 【解析】 【分析】 【详解】A ．电压表、电流表的位置互换前，从图中可以看到，电流从电源正极流出，流过开关S 1，然后分成两部分电流，一部分电流流过电阻R 1，流过电流表、开关S 2，最后回负极，另一部分电流流过电阻R 2，流过开关S 2，最后回负极；可知R 1、R 2是并联的，A 正确，不合题意；B ．由题意可知，电压表、电流表的位置互换前,这是一个并联电路，电压表并联在电阻R 1的两端，电压表的示数是3V ，根据并联电路中电压的规律可知，电源电压的大小是3V ，B 正确，不合题意；C ．由题意可知，电压表的示数是3V ，即电阻R 1的电压是3V ，流过电阻R 1的电流大小是0.3A ，根据UR I=可知，电阻R 1的阻值大小 1113V 10Ω0.3AU R I === 电阻R 1的阻值大小是10Ω，C 正确，不合题意；D ．将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，两电阻串联在电路中，电流表测串联电路的电流，根据UR I =可知，电路中的总电阻大小是 3V 15Ω0.2AU R I ===总 两电阻串联，电阻R 2的阻值大小是21-15Ω-10Ω5ΩR R R ===总电阻R 2的阻值大小是5Ω，D 错误，符合题意。

故选D 。

2．如图甲，滑动变阻器标有“20Ω 2A”，闭合开关S，滑动变阻器的滑片从最右端滑至某一位置时，小灯泡正常发光。

电流表示数与两电压表示数的关系图像如图乙。

下列说法中正确的是（）A．电源电压为12VB．小灯泡的额定功率为6WC．电路的总功率变化范围是7.5W〜15WD．小灯泡正常发光时，滑动变阻器连入电路的电阻为3Ω【答案】BCD【解析】【详解】A．从图甲可以看到，这是一个串联电路，电压表V2测的是电阻R0的电压，电压表V1测的是电阻R0和灯泡L的电压之和，当电流表的示数是0.5A时，滑动变阻器处于最右端，两电压表的读数是5V、3V，由于电压表V1的示数大于电压表V2的示数，所以15VU=、23VU=，滑动变阻器的电压是0.5A20Ω10VU IR==⨯=滑滑所以电源电压是15V10V15VU U U=+=+=滑电源A错误；B．由题意可知，当电路中电流是1.0A时，小灯泡正常发光，电压表V2的示数是6V，电压表V1的示数是12V，那么这时小灯泡的电压是12V-6V6VU==灯那么小灯泡的额定功率是6V1A6WP U I==⨯=灯灯灯B正确；C．电路的电流变化范围是0.5A到1A，那么电路的总功率最小是min min 15V0.5A7.5WP U I==⨯=电源电路的总功率最大是max max 15V1A15WP U I==⨯=电源所以电路的总功率变化范围是7.5W〜15W，C正确；D ．当小灯泡正常发光时，电路中电流是1.0A ，滑动变阻器连入电路的电阻两端电压是'15V -12V 3V U ==滑滑动变阻器连入电路的电阻为'''3V 3Ω1A U R I ===滑滑滑D 正确。

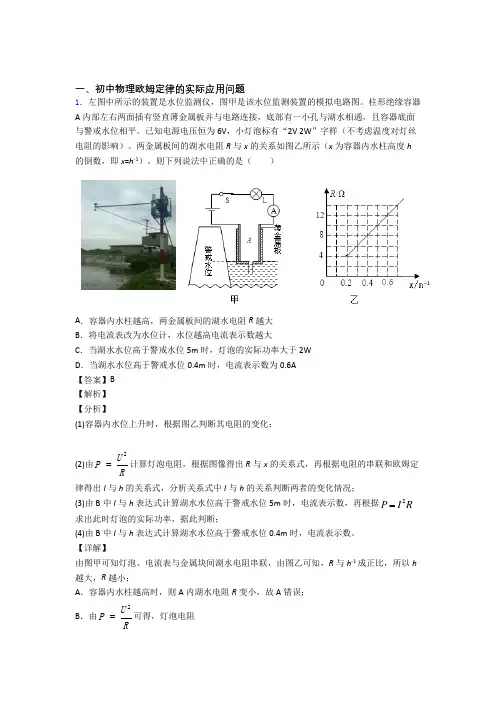

一、初中物理欧姆定律的实际应用问题1．左图中所示的装置是水位监测仪，图甲是该水位监测装置的模拟电路图。

柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。

已知电源电压恒为6V，小灯泡标有“2V 2W”字样（不考虑温度对灯丝电阻的影响）。

两金属板间的湖水电阻R与x的关系如图乙所示（x为容器内水柱高度h 的倒数，即x=h-1）。

则下列说法中正确的是（）A．容器内水柱越高，两金属板间的湖水电阻R越大B．将电流表改为水位计，水位越高电流表示数越大C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2WD．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A【答案】B【解析】【分析】(1)容器内水位上升时，根据图乙判断其电阻的变化；(2)由2UPR=计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；(3)由B中I与h表达式计算湖水水位高于警戒水位5m时，电流表示数，再根据2P I R=求出此时灯泡的实际功率，据此判断；(4)由B中I与h表达式计算湖水水位高于警戒水位0.4m时，电流表示数。

【详解】由图甲可知灯泡、电流表与金属块间湖水电阻串联，由图乙可知，R与h-1成正比，所以h 越大，R越小；A．容器内水柱越高时，则A内湖水电阻R变小，故A错误；B．由2UPR=可得，灯泡电阻()22L 2V 2Ω2W U R P===额额由图像可知，R =4Ω时，x =0.2m −1，R =8Ω时，x =0.4m −1，设R =kx +b ，则14Ω0.2m k b -=⨯+，18Ω0.4m k b -=⨯+解得：k =20Ω·m ，b =0，则R 与x 的关系式20Ωm 20Ωm R x h⋅=⋅⨯= 串联电路中总电阻等于各分电阻之和，所以I 与h 的关系式L 6V 20Ωm 2ΩU I R R h==⋅++由表达式可知，水位越高电流表示数越大，故B 正确；C ．由B 中I 与h 的表达式可知，当h 1=5m 时，电流表示数116V 6V 1A 20Ωm 20Ωm 2Ω2Ω5mI h ===⋅⋅++ 此时灯泡的实际功率()2211A 2Ω2W P I R ==⨯=实 故C 错误；D ．由B 中I 与h 的表达式可知，当h 2=0.4m 时，电流表示数226V 6V 0.12A 20Ωm 20Ωm 2Ω2Ω0.4mI h ==≈⋅⋅++ 故D 错误。

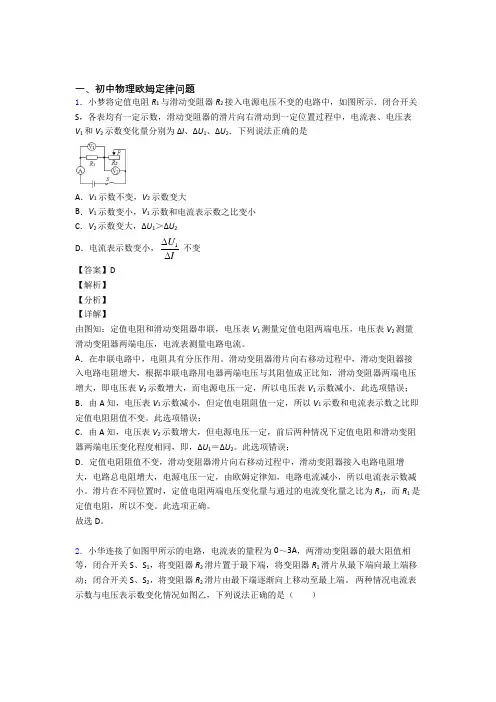

一、初中物理欧姆定律问题1．小梦将定值电阻R 1与滑动变阻器R 2接入电源电压不变的电路中，如图所示．闭合开关S ，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V 1和V 2示数变化量分别为ΔI 、ΔU 1、ΔU 2．下列说法正确的是A ．V 1示数不变，V 2示数变大B ．V 1示数变小，V 1示数和电流表示数之比变小C ．V 2示数变大，ΔU 1＞ΔU 2D ．电流表示数变小，1U I∆∆ 不变 【答案】D【解析】【分析】【详解】由图知：定值电阻和滑动变阻器串联，电压表V 1测量定值电阻两端电压，电压表V 2测量滑动变阻器两端电压，电流表测量电路电流。

A ．在串联电路中，电阻具有分压作用。

滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V 2示数增大，而电源电压一定，所以电压表V 1示数减小．此选项错误；B ．由A 知，电压表V 1示数减小，但定值电阻阻值一定，所以V 1示数和电流表示数之比即定值电阻阻值不变。

此选项错误；C ．由A 知，电压表V 2示数增大，但电源电压一定，前后两种情况下定值电阻和滑动变阻器两端电压变化程度相同，即，ΔU 1＝ΔU 2。

此选项错误；D ．定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，所以电流表示数减小。

滑片在不同位置时，定值电阻两端电压变化量与通过的电流变化量之比为R 1，而R 1是定值电阻，所以不变。

此选项正确。

故选D 。

2．小华连接了如图甲所示的电路，电流表的量程为0～3A ，两滑动变阻器的最大阻值相等，闭合开关S 、S 1，将变阻器R 2滑片置于最下端，将变阻器R 1滑片从最下端向最上端移动；闭合开关S 、S 2，将变阻器R 2滑片由最下端逐渐向上移动至最上端。

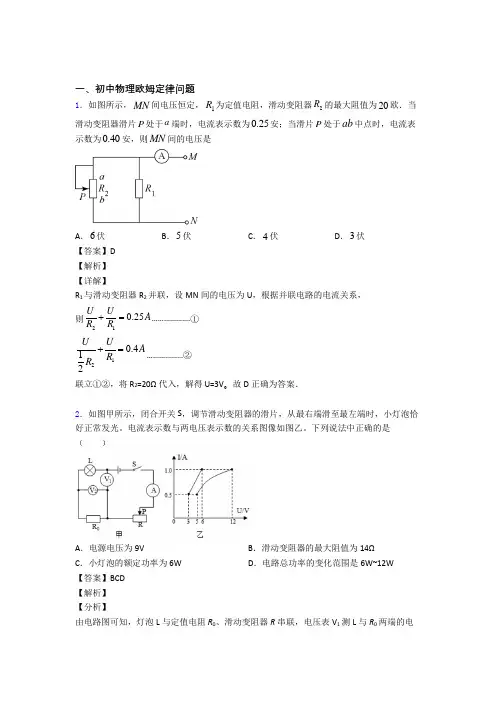

一、初中物理欧姆定律问题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25UU A R R +=……………….① 120.412U U A R R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。

故D 正确为答案．2．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图像如图乙。

下列说法中正确的是（ ）A ．电源电压为9VB ．滑动变阻器的最大阻值为14ΩC ．小灯泡的额定功率为6WD ．电路总功率的变化范围是6W~12W【答案】BCD【解析】【分析】 由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P UI =求出灯泡的电功率即为额定功率，利用P UI =求出电路的最大总功率；当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V 1的示数和电路中的电流，根据串联电路的电压特点求出R 两端电压，利用欧姆定律求出变阻器的最大阻值，利用P UI =求出电路的最小总功率，然后得出电路总功率的变化范围。

【详解】由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；AC ．当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压；由图乙可知，电路中的最大电流max 1.0A I =，电压表V 2的示数06V U =，电压表V 1的示数为12V ，即电源的电压U =12V ；因串联电路中总电压等于各分电压之和，则此时灯泡两端的电压L 012V 6V 6V U U U =-=-=因此时小灯泡恰好正常发光，则灯泡的额定功率L L max 6V 1.0A 6W P U I ==⨯=电路的最大总功率max max 12V 1.0A 12W P UI ==⨯=故A 错误、C 正确；BD ．当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，由图像可知，电路中的最小电流min 0.5A I =，电压表V 1的示数U 1=5V ，此时滑动变阻器两端的电压R 112V 5V 7V U U U =-=-= 由U I R=可得，滑动变阻器的最大阻值 R min 7V 14Ω0.5AU R I === 电路的最小总功率min min 12V 0.5A 6W P UI ==⨯= 则电路总功率的变化范围是6W ∼12W ，故BD 正确。

一、初中物理欧姆定律问题1．小梦将定值电阻R 1与滑动变阻器R 2接入电源电压不变的电路中，如图所示．闭合开关S ，各表均有一定示数，滑动变阻器的滑片向右滑动到一定位置过程中，电流表、电压表V 1和V 2示数变化量分别为ΔI 、ΔU 1、ΔU 2．下列说法正确的是A ．V 1示数不变，V 2示数变大B ．V 1示数变小，V 1示数和电流表示数之比变小C ．V 2示数变大，ΔU 1＞ΔU 2D ．电流表示数变小，1U I∆∆ 不变 【答案】D【解析】【分析】【详解】由图知：定值电阻和滑动变阻器串联，电压表V 1测量定值电阻两端电压，电压表V 2测量滑动变阻器两端电压，电流表测量电路电流。

A ．在串联电路中，电阻具有分压作用。

滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V 2示数增大，而电源电压一定，所以电压表V 1示数减小．此选项错误；B ．由A 知，电压表V 1示数减小，但定值电阻阻值一定，所以V 1示数和电流表示数之比即定值电阻阻值不变。

此选项错误；C ．由A 知，电压表V 2示数增大，但电源电压一定，前后两种情况下定值电阻和滑动变阻器两端电压变化程度相同，即，ΔU 1＝ΔU 2。

此选项错误；D ．定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，所以电流表示数减小。

滑片在不同位置时，定值电阻两端电压变化量与通过的电流变化量之比为R 1，而R 1是定值电阻，所以不变。

此选项正确。

故选D 。

2．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图像如图乙。

下列说法中正确的是（ ）A ．电源电压为9VB ．滑动变阻器的最大阻值为14ΩC ．小灯泡的额定功率为6WD ．电路总功率的变化范围是6W~12W【答案】BCD【解析】【分析】 由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P UI =求出灯泡的电功率即为额定功率，利用P UI =求出电路的最大总功率；当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V 1的示数和电路中的电流，根据串联电路的电压特点求出R 两端电压，利用欧姆定律求出变阻器的最大阻值，利用P UI =求出电路的最小总功率，然后得出电路总功率的变化范围。

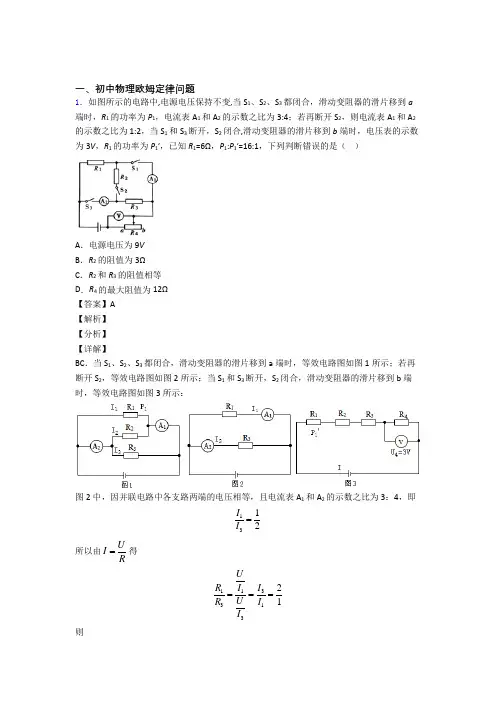

一、初中物理欧姆定律问题1．如图所示的电路中,电源电压保持不变,当S1、S2、S3都闭合，滑动变阻器的滑片移到a 端时，R1的功率为P1，电流表A1和A2的示数之比为3:4；若再断开S2，则电流表A1和A2的示数之比为1:2，当S1和S3断开，S2闭合,滑动变阻器的滑片移到b端时，电压表的示数为3V，R1的功率为P1′，已知R1=6Ω，P1:P1′=16:1，下列判断错误的是（）A．电源电压为9VB．R2的阻值为3ΩC．R2和R3的阻值相等D．R4的最大阻值为12Ω【答案】A【解析】【分析】【详解】BC．当S1、S2、S3都闭合，滑动变阻器的滑片移到a端时，等效电路图如图1所示；若再断开S2，等效电路图如图2所示；当S1和S3断开，S2闭合，滑动变阻器的滑片移到b端时，等效电路图如图3所示：图2中，因并联电路中各支路两端的电压相等，且电流表A1和A2的示数之比为3：4，即1 31 2II=所以由UIR=得31131321UIR IUR II===则31116Ω3Ω22R R ==⨯= 图1中，因并联电路中干路电流等于各支路电流之和，所以A11212A22321324I I I I I I I I I I ++===++ 整理可得1212I I = 则11221221UR I I U R I I === 即21116Ω3Ω22R R ==⨯= 故BC 正确，不符合题意； D ．图1和图3中，R 1的功率之比2211112211161P I R I P I R I '=== 解得141I I = 因电压一定时，电流与电压成正比，所以12341141R R R R I I R +++== 即46Ω+3Ω+3Ω+46Ω1R =解得412ΩR =故D 正确，D 不符合题意； A ．图3中的电流443V =0.25A 12ΩU I R == 电源的电压12340.25A 6Ω+3Ω+3Ω+12Ω=6V U I R R R R =+++=⨯（）（）故A 错误，A 符合题意。

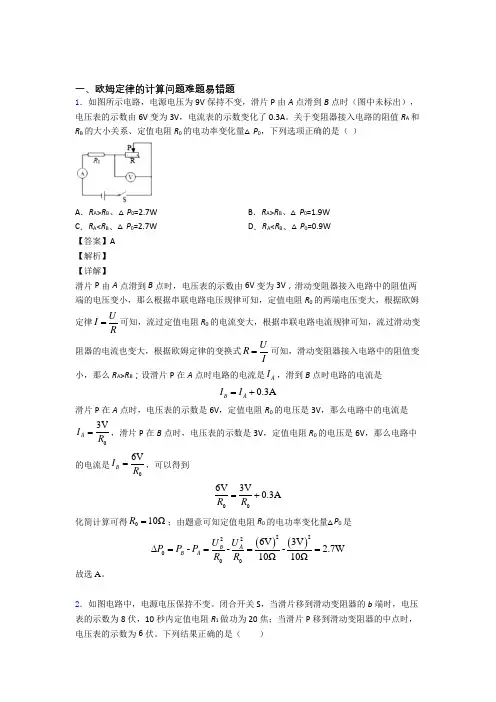

一、欧姆定律的计算问题难题易错题1．如图所示电路，电源电压为9V 保持不变，滑片P 由A 点滑到B 点时（图中未标出），电压表的示数由6V 变为3V ，电流表的示数变化了0.3A 。

关于变阻器接入电路的阻值R A 和R B 的大小关系、定值电阻R 0的电功率变化量△P 0，下列选项正确的是（ ）A ．R A >RB 、△P 0=2.7W B ．R A >R B 、△P 0=1.9WC ．R A <R B 、△P 0=2.7WD ．R A <R B 、△P 0=0.9W【答案】A 【解析】 【详解】滑片P 由A 点滑到B 点时，电压表的示数由6V 变为3V ，滑动变阻器接入电路中的阻值两端的电压变小，那么根据串联电路电压规律可知，定值电阻R 0的两端电压变大，根据欧姆定律UI R=可知，流过定值电阻R 0的电流变大，根据串联电路电流规律可知，流过滑动变阻器的电流也变大，根据欧姆定律的变换式UR I=可知，滑动变阻器接入电路中的阻值变小，那么R A >R B ；设滑片P 在A 点时电路的电流是A I ，滑到B 点时电路的电流是0.3A B A I I =+滑片P 在A 点时，电压表的示数是6V ，定值电阻R 0的电压是3V ，那么电路中的电流是3VA I R =，滑片P 在B 点时，电压表的示数是3V ，定值电阻R 0的电压是6V ，那么电路中的电流是06VB I R =，可以得到 006V 3V0.3A R R =+ 化简计算可得010ΩR =；由题意可知定值电阻R 0的电功率变化量△P 0是()()22220006V 3V --- 2.7W 10Ω10ΩB AB A U U P P P R R ∆==== 故选A 。

2．如图电路中，电源电压保持不变。

闭合开关S ，当滑片移到滑动变阻器的b 端时，电压表的示数为8伏，10秒内定值电阻R 1做功为20焦；当滑片P 移到滑动变阻器的中点时，电压表的示数为6伏。

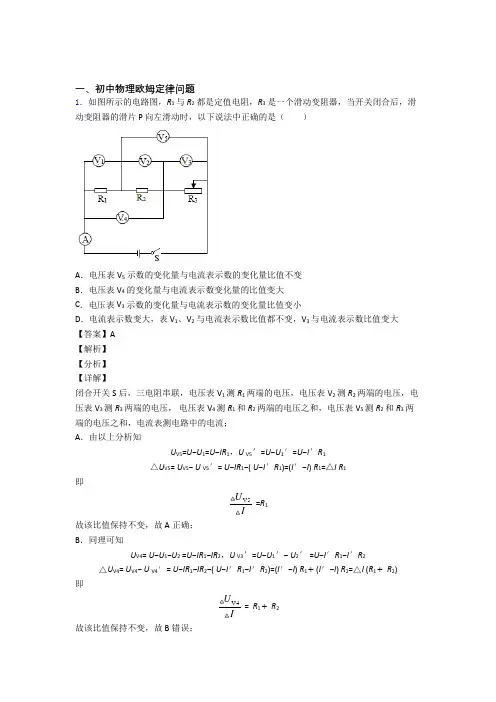

一、初中物理欧姆定律问题1．如图所示的电路图，R1与R2都是定值电阻，R3是一个滑动变阻器，当开关闭合后，滑动变阻器的滑片 P 向左滑动时，以下说法中正确的是（）A．电压表 V5示数的变化量与电流表示数的变化量比值不变B．电压表 V4的变化量与电流表示数变化量的比值变大C．电压表 V3示数的变化量与电流表示数的变化量比值变小D．电流表示数变大，表 V1、V2与电流表示数比值都不变，V3与电流表示数比值变大【答案】A【解析】【分析】【详解】闭合开关S后，三电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电压表V3测R3两端的电压，电压表V4测R1和R2两端的电压之和，电压表V5测R2和R3两端的电压之和，电流表测电路中的电流；A．由以上分析知U V5=U−U1=U−IR1，U V5′=U−U1′=U−I′R1△U V5= U V5− U V5′= U−IR1−( U−I′R1)=(I′−I) R1=△I R1即UV5=R1I故该比值保持不变，故A正确；B．同理可知U V4= U−U1−U2 =U−IR1−IR2，U V3′=U−U1′− U2′ =U−I′R1−I′R2△U V4= U V4− U V4′= U−IR1−IR2−( U−I′R1−I′R2)=(I′−I) R1+(I′−I) R2=△I (R1+ R2)即UV4= R1+ R2I故该比值保持不变，故B错误；C ．电源电压U = U V4+ U V3，故电压表 V 3 示数的变化量等于电压表 V 4 的变化量，则电压表 V 3 示数的变化量与电流表示数的变化量比值不变，故C 错误；D ．滑动变阻器的滑片 P 向左滑动时，接入电路中的电阻变小，电路中的总电阻变小，由I =U R 可知，电路中的电流变大，即电流表A 的示数变大，由U =IR 可知，定值电阻R 1和R 2两端的电压变大，即电压表V l 、V 2的示数变大；因为串联电路中的总电压等于各分电压之和，且R 1和R 2两端的电压变大，V 3等于电源电压减去R 1和R 2两端的电压，所以电压表V 3的示数变小，由R 1=1U I ， R 2=2U I ， R 3=3U I可知，电压表V 1、V 2与电流表示数之比不变，V 3与电流表示数比值变小，故D 错误。

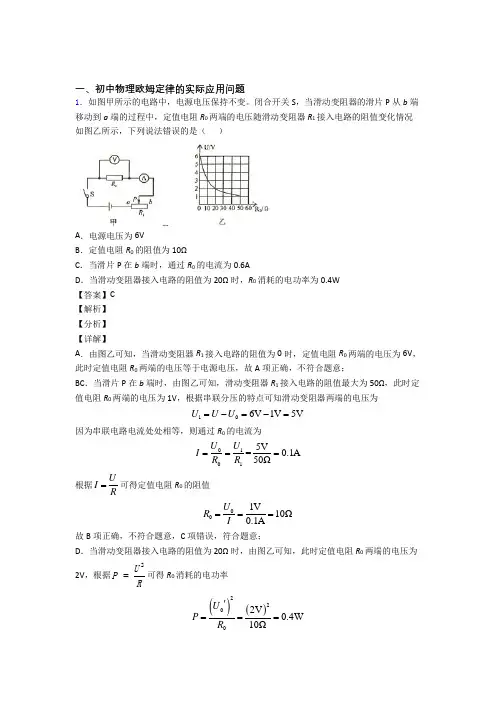

一、初中物理欧姆定律的实际应用问题1．如图甲所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从b端移动到a端的过程中，定值电阻R0两端的电压随滑动变阻器R1接入电路的阻值变化情况如图乙所示，下列说法错误的是（）A．电源电压为6VB．定值电阻R0的阻值为10ΩC．当滑片P在b端时，通过R0的电流为0.6AD．当滑动变阻器接入电路的阻值为20Ω时，R0消耗的电功率为0.4W【答案】C【解析】【分析】【详解】A．由图乙可知，当滑动变阻器R1接入电路的阻值为0时，定值电阻R0两端的电压为6V，此时定值电阻R0两端的电压等于电源电压，故A项正确，不符合题意；BC．当滑片P在b端时，由图乙可知，滑动变阻器R1接入电路的阻值最大为50Ω，此时定值电阻R0两端的电压为1V，根据串联分压的特点可知滑动变阻器两端的电压为106V1V5VU U U=-=-=因为串联电路电流处处相等，则通过R0的电流为01 015V=0.1A 50ΩU UIR R===根据UIR=可得定值电阻R0的阻值1V10Ω0.1AURI===故B项正确，不符合题意，C项错误，符合题意；D．当滑动变阻器接入电路的阻值为20Ω时，由图乙可知，此时定值电阻R0两端的电压为2V，根据2UPR=可得R0消耗的电功率()()222V0.4W10ΩUPR'===故D项正确，不符合题意。

故选C。

2．两个小灯泡L1和L2，规格分别是“6V，3W”和“3V，3W”，分别如图甲乙所示接入电路，闭合开关S，两灯泡发光，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．甲电路中，当电源电压为9V时，两个小灯泡都正常发光B．甲电路中允许最大的电流为0.5AC．乙电路中，当L2正常发光时，干路电流为1.25AD．乙电路中，电路消耗的最大功率为3W【答案】BC【解析】【详解】A．由P=UI可得，两灯泡的额定电流分别为：1 113W0.5A 6VPIU===，2 223W1A 3VPIU===，因两灯泡的额定电流不相等，由于两只灯泡串联，所以，两只灯泡不可能同时正常发光，故A错误；B．因串联电路中各处的电流相等，所以，电路中的最大电流10.5AI I==，故B正确；C．由UIR=可得，两灯泡的电阻分别为：1116V12Ω0.5AURI===，2223V3Ω1AURI===，两灯的额定电压分别为U1 =6V，U2 =3V，由于并联电路各支路两端的电压相等，所以，两灯泡并联时，电源电压不超过3V，则两支路的电流分别为：'1113V0.25A 12ΩU I R '===，2223V 1A 3ΩU I R ''===，则并联接入电路中时，干路的最大电流：120.25A 1A 1.25A I I I ''=+=+=。

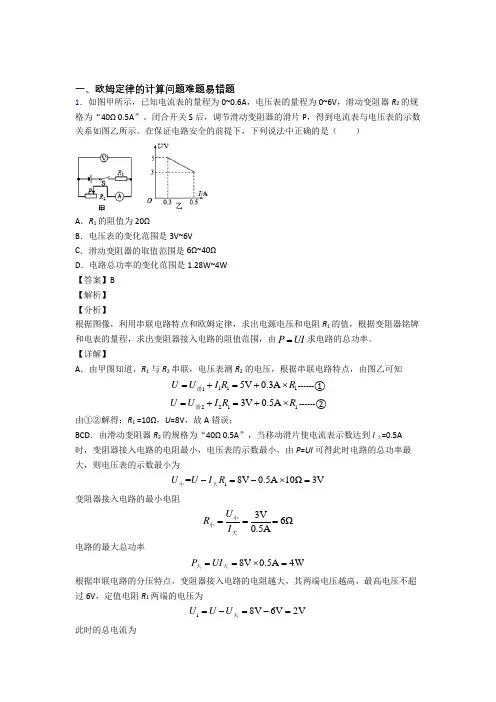

一、欧姆定律的计算问题难题易错题1．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。

闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。

在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W 【答案】B 【解析】 【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。

【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------① 2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V 0 6.5AR U I ===小小大电路的最大总功率8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为1 12V0.2A 10ΩUIR===小滑动变阻器的最大电阻为6V30Ω0.2AURI===大大小电路的最小功率为221W()8V1.610Ω30ΩUPR R===++小大综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。

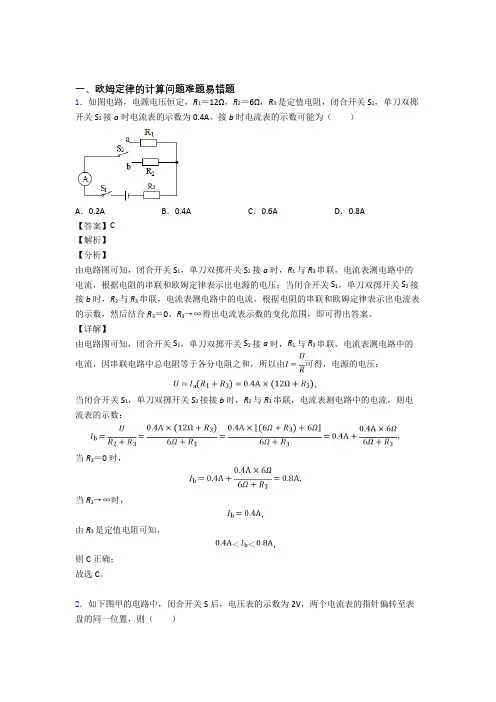

一、欧姆定律的计算问题难题易错题1．如图电路，电源电压恒定，R1＝12Ω，R2＝6Ω，R3是定值电阻，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.4A，接b时电流表的示数可能为（）A．0.2A B．0.4A C．0.6A D．0.8A【答案】C【解析】【分析】由电路图可知，闭合开关S1，单刀双掷开关S2接a时，R1与R3串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压；当闭合开关S1，单刀双掷开关S2接接b时，R2与R3串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电流表的示数，然后结合R3＝0、R3→∞得出电流表示数的变化范围，即可得出答案。

【详解】由电路图可知，闭合开关S1，单刀双掷开关S2接a时，R1与R3串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以由可得，电源的电压：，当闭合开关S1，单刀双掷开关S2接接b时，R2与R3串联，电流表测电路中的电流，则电流表的示数：，当R3＝0时，，当R3→∞时，，由R3是定值电阻可知，，则C正确；故选C。

2．如下图甲的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针偏转至表盘的同一位置，则（）A．L1中的电流为0.2安B．L1、L2中的电流之比I1∶I2＝4∶1C．电路的总电阻是10欧D．L1、L2消耗的电功率之比P1∶P2＝4∶1【答案】BD【解析】【分析】【详解】由图可知：开关闭合后，两灯泡并联，一个电流表测量的是总电流，一个电流表测量的是灯泡L2电流，电压表测量测量灯泡L2两端的电压；A．根据并联电路干路电流等于各支路电流之和可知：测量总电流的电流表量程是0～3A，所以电流表的示数为1A；则电路总电流I=1A；测量灯泡L2电流的量程是0～0.6A，所以电流表示数为0.2A，也就是电灯L2中的电流I2=0.2A，所以L1的电流为121A-0.2A=0.8AI I I=-=故A不符合题意；B．通过两只灯泡的电流之比为1 20.8A4= 0.2A1II=故B符合题意；C．由于两灯泡并联，则U=U2=2V，根据UIR=可得2V=2Ω1AURI==故C不符合题意；D．两灯泡消耗的电功率之比111 2224 1P UI IP UI I===故D符合题意。

一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W【答案】B【解析】【详解】A ．由图甲结合U R I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V 20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率： 6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。

2．如图所示的电路中，电源电压保持不变，R 为定值电阻，当开关闭合时，标有“8V 8W ”的小灯泡L 恰好正常发光；若保持定值电阻R 不变，将L 换成另一只标有“8V 4W ”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A ．大于4WB ．等于4WC ．小于4WD ．无法确定 【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．3．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A ”，灯泡标有“3V 1.5W ”字样。

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13：5 B．3：5 C．5：3 D．5：13【答案】C【解析】【分析】【详解】开关S断开时电路为R1的简单电路，当开关S闭合时两电阻并联，电流表测干路电流；∵并联电路中各支路独立工作、互不影响，∴开关S断开后，通过R1的电流不变，改变的电流是通过R2的电流即I2＝0.5A，∵并联电路中干路电流等于各支路电流之和，∴通过R1的电流：120.8A-0.5A=0.3AI I I==-，∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得：1122120.5A50.3A3UR I IUR II====。

故选C。

2．如图所示，电源电压保持不变，只闭合开关S1时，电压表V的示数为U1，电阻R1消耗的功率P1为1.8W；只闭合开关S2、S3时，电压表V的示数为U2，电流表A1和A2的示数分别为I1和I2；所有开关都闭合时，电流表A2的示数比I2增加了0.9A；已知12:1:3U U=，12:4:1I I=，则（）A．电阻R2和R3的比值为4:1B．电阻R1的阻值为20ΩC．电源电压为20VD．电流表A1示数I1为2.4A【答案】BD【解析】【分析】【详解】只闭合开关S1时，等效电路图如图甲所示：；只闭合开关S2、S3时，等效电路图如图乙所示：；所有开关都闭合时，等效电路图如图丙所示：；A．由图乙可知232312324 1U U R R R R I U I R R ++=== 所以233 1R R =…① 故A 不符合题意；BC ．由图乙可知电压表测的是电源的电压，因为12:1:3U U =，所以由图甲可得11231 3R R R R =++ 即1232R R R =+…②由①②两式可得132R R =，所以22111123( 1.8)W U P I R R R R R ===++ 即2116.2U R =…③由图乙、丙可知220.9A I I '=+即10.9A U R =…④ 由③④两式可得R 1=20Ω，代入④式可得U =18V ；故B 符合题意，C 不符合题意； D ．由图乙可得：电路的总电阻233331123333331334428R R R R R R R R R R R R ⨯====⨯=++ 所以 111880.9A 2.4A 3338U U U I R R R ===⨯=⨯= 故D 符合题意；故选BD 。

一、欧姆定律的计算问题难题易错题1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则A．电源电压为20VB．EF是V1表示数随A表示数变化的图像C．滑动变阻器的最大阻值为10ΩD．整个电路的最大功率为14.4W【答案】D【解析】【详解】AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。

滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。

因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P 在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，R2=28V 0.4AUI=20Ω故C错误；D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大P=UI=12V×1.2A=14.4W，故D正确；故选D。

2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A ．电路中电流变化的范围是0A ～0.5AB ．滑动变阻阻值变化的范围是2.5Ω～10ΩC ．灯泡的最小功率是0.45 WD ．该电路的最大功率是1.25W【答案】C【解析】【详解】AB ．当灯泡的电压最大时，即L 2.5V U =，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V 4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ；由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=3．小宇按照图甲所示的电路进行实验，R 0是定值电阻，R 是滑动变阻器。

一、欧姆定律的计算问题难题易错题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A 处时，电路中的总电阻： R 总===10Ω，因串联电路中总电阻等于各分电阻之和， 所以，滑动变阻器连入电路的阻值： R′=R 总﹣R 0=10Ω﹣5Ω=5Ω， 由题意可知，此时弹簧的压缩量： L=×5Ω=2cm ，由图象可知，此时弹簧所受压力为20N ，即G=F=20N ， 由G=mg 可得，物体的质量： m===2kg ，故D 错误． 故选C ．2．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。

一、初中物理欧姆定律问题1．在图所示的电路中，电源电压U保持不变。

现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。

其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=UR可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值1211222212111UI I I R RIUI I I RR+==+=+=+，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，21RR变大，2II变大，电流表A1示数与A2示数的比值变大，②可行，故选B。

2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C 【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。

一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。

一、初中物理欧姆定律的实际应用问题1．所示电路中，电源两端电压保持不变。

闭合开关S ，将滑动变阻器的滑片P 由B 端向A 端滑动一段距离，电压表1V 、2V 示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆。

下列判断中正确的是（ ）A ．定值电阻1R 的阻值为2U I∆∆ B ．电阻1R 消耗的电功率增大了1U I ∆⋅∆C ．电压表1V 示数变大，电压表2V 示数变大，电流表示数变大D ．电压表2V 示数与电流表示数的比值不变 【答案】A 【解析】 【分析】 【详解】A ．由题图可知，两电阻与滑动变阻器串联，电压表2V 测量2R 与滑动变阻器两端的电压，电压表1V 测量1R 两端的电压，1R 两端的电压是12R U U U =-所以R12U U ∆=∆故R121U U R I I∆∆==∆∆ 故A 正确；B ．滑片由B 端向A 端滑动过程中，滑动变阻器接入电路的电阻变大，所以电路电流减小，由2P I R =可知，电阻1R 消耗的电功率减小，而不是增大，故B 错误；C ．将滑动变阻器的滑片P 由B 端向A 端滑动一段距离，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小即电流表的示数变小，所以1R 两端的电压变小即电压表1V 的示数变小，因串联电路中总电阻等于各分电阻之和，所以2R 和滑动变阻器两端的电压之和变大即电压表2V 的示数变大，故C 错误；D ．由于电压表2V 的示数变大，电流表的示数变小，所以电压表2V 示数与电流表示数的比值变大，故D 错误。

故选A 。

2．小明设计了一个用电压表的示数变化反映环境温度变化的电路，其电路图如图甲所示。

其中，电源两端电压U =4V （恒定不变），电压表量程为0~3V ，R 0是阻值为300Ω的定值电阻，R 1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，则下列说法正确的是（ ）A ．R 1的阻值随温度升高而减小B ．环境温度升高时，电路的总功率变小C ．此电路所允许的最高环境温度是80℃D ．当环境温度为40℃时，R 1两端的电压为2V 【答案】AC 【解析】 【详解】A ．由乙图可知，随温度升高R 1的阻值逐渐降低，故A 正确；B ．由于电源电压不变，当环境温度升高时，R 1的阻值变小，电路总电阻变小，则由2U P R=可知，电路总功率变大，故B 错误； C ．由于温度越高R 1阻值越小，则由串联分压可知，R 0两端电压越大，由于电压表测量R 0两端电压，量程为0~3V ，则电压最大不超过3V ，当电压表为3V 时，对应环境最高温度，此时电路电流为01003V0.01A 300ΩU I I I R ===== 则此时R 1阻值为1114V 3V 100Ω0.01AU R I -=== 由乙图得对应最高温度为80℃，故C 正确；D ．当环境温度为40℃时，由乙图得R 1阻值为200Ω，则电路总阻值为500Ω，电路电流为4V 0.008A 500ΩU I R '===总 由于串联，则流过R 1电流为0.008A ，此时R 1两端电压为1110.008A 200Ω=1.6V U I R '''==⨯故D 错误。

一、欧姆定律的计算问题难题易错题1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为A．3:2 B．2:3 C．7:5 D．5:7【答案】A【解析】【分析】【详解】闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为U R=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为U R′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0~24ΩB．电流表示数的变化范围是0.1A~0.5AC．电压表示数的变化范围是1V~3VD．灯泡的最小功率是0.54W【答案】D【解析】【详解】可知灯的额定电流是从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UIL L L 1.5W0.5A 3V P IU ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D 。

一、欧姆定律的计算问题难题易错题1．小亮同学用如图所示的电路进行实验，已知电源电压U =12V ，灯泡L 标有“6V 、3W ”字样（不计灯丝电阻随温度的变化），滑动变阻器R 0标有“60Ω 1A ”字样，电流表量程为0~0.6A ，电压表量程为0~15V 。

在实验中，为了确保测量准确，要求电表所测值不小于其量程的13。

要使测量准确并确保电路安全，下列说法正确的是（ ）A ．电路总功率的变化范围为2W~7.2WB ．电压表示数变化范围为5V~9.6VC ．灯泡L 正常工作时，滑动变阻器接入的阻值为10ΩD ．灯泡L 消耗的最小功率为0.48W【答案】D 【解析】【分析】【详解】由电路图可知，电阻与灯泡串联在电路中，电压表测量变阻器接入阻值的两端电压，根据功率变形公式可知小灯泡的阻值为22(6V)12Ω3W U R P === 小灯泡额定电流为6V 0.5A 12ΩU I R === 电表所测值不小于其量程的13，在未考虑电路安全情况下，则电流表可用量程应为0.2~0.6A ，电压表可用量程为5~15V ：A ．由功率公式P=UI 可知，电源电压不变时，电路电流越小则功率越小，当电流为0.2A 时P min =UI min =12V ⨯0.2A=2.4W此时变阻器两端电压为U R =R 1I min =60Ω⨯0.2A=12V满足电压表的测量与安全要求，故A 错误；B ．电压表测量变阻器接入阻值的两端电压，由串联电阻分压特点，其电阻接入越小则分压越小，当其示数最低值为5V 时，电路电流为12V-5V 0.75A 12ΩR U U I R -=== 此时电路电流已超出电流表最大量程，故B 错误；C ．灯泡L 正常工作时，其两端电压为6V ，则由串联电阻分压特点可知变阻器两端电压也为6V ，则接入的变阻器阻值与灯泡阻值相同即12Ω，故C 错误；D ．由功率计算公式2P UI I R ==可知，当电路电流最小为0.2A 时灯泡L 消耗功率最小2min (0.2A)12Ω0.48W P =⨯=由选项A 中可知此时电压表满足题意要求，故D 正确。
