船体舱室密性试验检验培训

密性试验检验作业指导书1. 范围适用于船舶水密舱室、主船体舱、柜、各类水密门，舱盖及其他风雨密关闭装置的密性试验。

2. 检验依据施工图纸、工艺文件、造船质量标准（CSQS）、船级社规范。

3. 检验内容3.1 主船体舱、柜密性试验前焊缝区域清洁，焊缝要清除氧化皮、焊渣、油漆、水等污物。

3.2 主船体舱密性前该舱、柜上安装的管系、通舱件等必须完成。

3.3 试验时若外界气温低于0℃，则应采取适当的防冰措施。

3.4气密试验在规定的压力下应保持15分钟，然后将舱内气压降至0.015MPa，喷涂肥皂水进行渗漏检查。

3.5对机舱、首部空仓等区域的外板焊缝密性试验，征得船东、船检同意，可采用抽真空的方法进行。

3.6第一层甲板以上甲板室的外围壁及其门窗做冲水试验，在规定的水压和距离，冲在被试的焊缝上，检查焊缝渗漏现象。

3.7各层甲板，舷侧外板，露天的甲板室顶及第一层甲板室的外围壁，风雨密的门和窗，舱口围板和舱口做冲水试验。

冲水试验要求：用水喷射焊缝处（包括要试的水密门，窗及舱口），检查有无渗漏，试验用的喷嘴直径不小于15mm，试验时水压高度不小于10m，喷嘴距焊缝不大于3m。

3.8厨房、配房、洗衣室、浴室、厕所、蓄电池室等在围壁下沿做煤油试验或注水试验，注水高度至门槛。

煤油要求：在焊缝一面涂上白石灰，在焊缝另一面涂上足够的煤油，30分钟后开始检查涂白粉一面是否有油迹。

3.9进行水压试验的舱室，注水至规定的高度，15分钟后，在该压力下，检查舱、柜的变形和焊缝渗漏现象。

3.10对渗漏部位放水、放气后进行返修，直至合格。

3.11以上程序由施工班组自行操作，自检合格后，由厂检向船东、船检现场报检，认可后转下道工序。

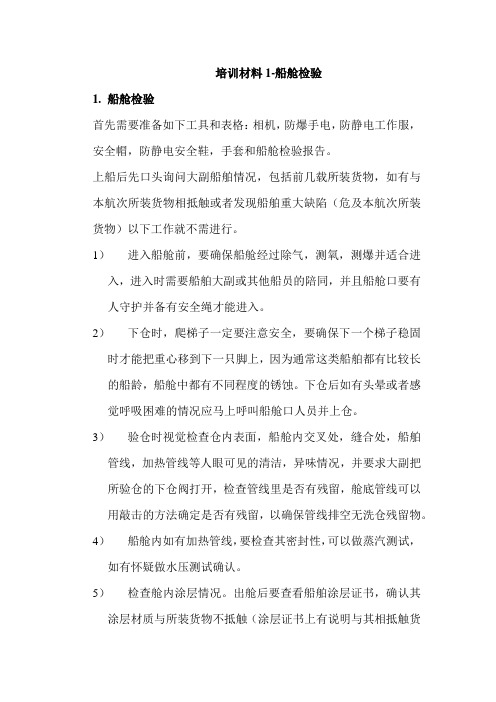

培训材料1-船舱检验1.船舱检验首先需要准备如下工具和表格：相机，防爆手电，防静电工作服，安全帽，防静电安全鞋，手套和船舱检验报告。

上船后先口头询问大副船舶情况，包括前几载所装货物，如有与本航次所装货物相抵触或者发现船舶重大缺陷（危及本航次所装货物）以下工作就不需进行。

1）进入船舱前，要确保船舱经过除气，测氧，测爆并适合进入，进入时需要船舶大副或其他船员的陪同，并且船舱口要有人守护并备有安全绳才能进入。

2）下仓时，爬梯子一定要注意安全，要确保下一个梯子稳固时才能把重心移到下一只脚上，因为通常这类船舶都有比较长的船龄，船舱中都有不同程度的锈蚀。

下仓后如有头晕或者感觉呼吸困难的情况应马上呼叫船舱口人员并上仓。

3）验仓时视觉检查仓内表面，船舱内交叉处，缝合处，船舶管线，加热管线等人眼可见的清洁，异味情况，并要求大副把所验仓的下仓阀打开，检查管线里是否有残留，舱底管线可以用敲击的方法确定是否有残留，以确保管线排空无洗仓残留物。

4）船舱内如有加热管线，要检查其密封性，可以做蒸汽测试，如有怀疑做水压测试确认。

5）检查舱内涂层情况。

出舱后要查看船舶涂层证书，确认其涂层材质与所装货物不抵触（涂层证书上有说明与其相抵触货物种类），环氧基树脂涂层（EPOXY RESIN）是适合装豆油的。

6）如果本航次需要装多票货物，需检查大副分配的管线间是否严格隔离，以确保不发生混票的情况。

7）出舱后，检查舱盖，检查孔盖，测量孔盖是否无变形并关闭顺利，无人眼可视小洞，舱盖的密封胶条完好和水密。

如有怀疑可做船舱气压试验。

8）检查船舶P/V阀工作情况，其挡板开关是否顺利。

9）打开船舶的管线出口盲板，检查甲板管线的清洁情况。

10）进泵间检查泵间的管线和泵的清洁。

11）进机舱检查海底门是否关闭，并确保无泄漏入海。

装货前需对海底阀施封。

12）查验船舶油类记录薄，记录其前3载货物。

13）检查船舱密封牢固证书—发行机构，日期，合格报告等14）大副出具洗舱方法和清理管线，油泵的说明。

船体密性试验1．密性试验时，焊缝区域应保持清洁和干燥，若外界气温低于0℃，应采取防冻措施；灌水或充气试验时，相邻的舱室应间隔或交叉地进行，以便检查所有水密部位。

2．若检查处所由于构架过密、空间狭窄，不便于进行检查时，则不应采用充气试验，而宜用灌水试验。

3．采用充气试验时，应在每个需试验的舱室外，设2只压力表和1只安全阀，压力表量程应不大于0.1MPa(1kgf／cm2)。

4．船体密性试验按规定试验后，船体结构无变形、焊缝无渗漏现象即为合格。

5．如试验时发现微量渗漏，经验船师同意，修复后可用涂煤油试验方法复试；如缺陷严重或范围较大，修复后应用同样方法复试。

6．密性试验方法按表1和表2的规定。

7．船体各部位的密性试验，应根据船体结构强度及对密性的不同要求，按表3.4.2.7的规定，分别采用灌水、冲水、淋水、充气、涂煤油等方法进行。

8．灌水试验可用充气试验代替。

冲水试验可用涂煤油试验代替。

表3-4所列灌水试验(除液体舱、海底阀箱外)，在保证焊缝清洁且易于检查的情况下亦可用涂煤油试验代替。

表1序号试验种类试验方法1灌水试验灌水至规定高度并保持4h后，检查焊缝有无渗漏。

2冲水试验用水喷射焊缝处，检查焊缝有无渗漏。

试验用喷嘴口径不小于12.5mm，水柱高度不小于lOm，喷嘴离被试验部位距离不大于1.5m。

3淋水试验将水淋在被试部位的表面，检查焊缝渗漏情况。

4充气试验充气压力为0.02M Pa(0.2kgf／cm2)，在此压力下保持15min无明显降压后，将舱内气压降至0.0l4 MPa(0.14kgf／cm2)，然后在检查部位涂刷肥皂水进行渗漏检查。

5涂煤油试验在焊缝一面涂煤油另一面涂白粉，30min后检查焊缝白粉的表面上有无油迹。

表2序号试验部位试验要求1首、尾尖舱作水舱时水柱高度至空气管顶端，但至少高出干舷甲板0.5m。

不作水舱时水柱高度至满载吃水，以上作冲水试验。

2液体舱水柱高度至空气管顶端。

3干舷甲板以下其他舱室水柱高度空载吃水，但不必高于0.6m吃水处，以上作冲水试验。

舱室密性试验安全管理规定舱室密性试验是指对载人船舱室在真实环境下进行的密闭性能测试。

密闭舱室的目的是确保舱内气密性能符合要求，防止外部环境气体进入舱内，对人员和设备产生危害。

舱室密性试验是航空航天工程中重要的一项试验，因此，对密闭舱室试验的安全管理也显得尤为重要。

负责方舱室密性试验的安全管理应由相关责任方负责，包括以下方面：舱室密性试验项目经理负责整个密闭舱室试验的安全和管理工作，在整个试验过程中应当做好安全意识教育，督促所有工作人员遵守试验安全管理规定。

试验设备和仪器设备负责人负责安装、调试、维护密闭舱室的设备和仪器，保证设备在试验过程中的安全运行。

同时应当做好设备进行完整性、完好性检验，以保证设备能够正常使用。

舱室试验数据传输和处理负责人负责数据传输和处理的人员应能够熟知数据处理过程中可能出现的安全问题，应当采取技术措施防止数据泄露和数据丢失的发生。

在传输和处理数据过程中，应当做好数据保密和备份工作。

安保人员应对试验安全进行全程监控，定期对试验现场进行检查和安全教育，保障试验期间不发生任何安全事故。

安全措施在密闭舱室试验的过程中，应当严格对试验现场施行安全措施以确保试验人员、试验数据和设备的安全。

需要注意以下几个方面：设备安全密闭舱室试验中使用的设备应选用符合标准的高品质设备，并且需要保证设备在试验过程中的安全运行。

在设备的选择、安装、调试、维护和检验过程中，应当严格遵守安全操作规程，同时，需要做好设备的保养和维修，保持设备的完好性。

试验员安全密闭舱室试验的试验员应具备必要的安全意识和安全技能，必须严格遵守相关的安全操作规程，如穿戴防护用具、正确配戴报警器等，从而保证试验过程的安全稳定。

现场安全密闭舱室全过程应当在专门的试验场地中进行，需具备足够的通风条件。

现场应设置专人负责现场安全，定期巡视，防止安全事故的发生。

同时，现场应标识清晰，设立明显的警示牌，提示现场警示。

应当准确评估密闭舱室试验的火灾风险，并制定相应的措施和计划，采取灭火设备和其他必要的防火措施。

第六节船体密性试验一、密性试验要求（一）概述检查船体外板及有密性要求的舱室的焊缝是否存在泄漏、渗漏情况的试验称为船体密性试验。

密性试验的传统方法是用灌水法。

根据不同的部位，造船规范要求将水灌至规定的高度，使船体结构和焊缝处于一定的受压状态，然后，检查有关结构和焊缝，不应有变形和渗漏现象。

由于它是属于实效性试验，且检查渗漏效应一目了然，在对舱室作密性试验的同时，又起到了强度试验的效果，因此历来为船检部门所接受。

但是水压试验虽然可靠，验收又方便，但船厂在执行中困难不少，首先，舱室注水后，船体负荷增加，需要增加墩木的数量，尤其是油轮，舱容大，更难实施；第二，相领舱室要交叉注水，而每次注满舱与排水要化很的时间，增加船台建造周期；第三，江湖或海水排水后，清扫积存淤泥的人工多，而改用自来水成本又太高，舱室骨架经注水后，在死角与间隙中留有难以揩干的积水，会增加锈蚀；其次，舱室注水后若发现严重的渗漏缺陷，按补焊要求必须排水修补，重复注水致使试验时间更长。

为此，造船规范允许水压试验可以用充气试验代替，但由于充气试验无法兼作强度试验，故规范规定：“对于全部液舱均采用充气试验的船舶，在完成充气试验后，至少应对每种结构型式的液舱中的一个作水压试验。

但对干货船中标准高度的双层底舱和液货船中远离货舱区域的液舱，如验船师对充气试验结果感到满意，可免作水压试验”。

“当在船台上或干坞内进行水压试验有困难时，水压试验可在船舶下水后进行，但对船体的水下部分以及下水后无法检查的部位，应在下水前用适宜的方法进行检查，并使验船师满意”。

船厂在建造批量船舶的首制船时，应执行此规定。

然而，多年来的造船实践表明，对于按规范进行结构设计的船体强度是足够的，技术部门应征得验船师同意，可减少液舱水压试验的数量。

（二）船检规范的密性试验要求按中国船级社的《钢质海船入级与建造规范》规定的船体密性试验部位和试验压头要求，见表3-31。

表3-31 船体密性试验部位与试验压头要求注：（1）水压试验可用充气试验代替。

船体密性试验作业指导书一、船体密性试验要求（一）概述检查船体外板及有密性要求的舱室的焊缝是否存在泄漏、渗漏情况的试验称为船体密性试验。

密性试验的传统方法是用灌水法。

根据不同的部位, 造船规范要求将水灌至规定的高度, 使船体结构和焊缝处于一定的受压状态, 然后, 检查有关结构和焊缝, 不应有变形和渗漏现象。

由于它是属于实效性试验, 且检查渗漏效应一目了然, 在对舱室作密性试验的同时, 又起到了强度试验的效果, 因此历来为船检部门所接受。

可是水压试验虽然可靠, 验收又方便, 但船厂在执行中困难不少, 首先, 舱室注水后, 船体负荷增加, 需要增加墩木的数量, 特别是油轮, 舱容大, 更难实施; 第二, 相领舱室要交叉注水, 而每次注满舱与排水要化很的时间, 增加船台建造周期; 第三, 江湖或海水排水后, 清扫积存淤泥的人工多, 而改用自来水成本又太高, 舱室骨架经注水后, 在死角与间隙中留有难以揩干的积水, 会增加锈蚀; 其次, 舱室注水后若发现严重的渗漏缺陷, 按补焊要求必须排水修补, 重复注水致使试验时间更长。

为此, 造船规范允许水压试验能够用充气试验代替, 但由于充气试验无法兼作强度试验, 故规范规定: ”对于全部液舱均采用充气试验的船舶, 在完成充气试验后, 至少应对每种结构型式的液舱中的一个作水压试验。

但对干货船中标准高度的双层底舱和液货船中远离货舱区域的液舱, 如验船师对充气试验结果感到满意, 可免作水压试验”。

”当在船台上或干坞内进行水压试验有困难时, 水压试验可在船舶下水后进行, 但对船体的水下部分以及下水后无法检查的部位, 应在下水前用适宜的方法进行检查, 并使验船师满意”。

船厂在建造批量船舶的首制船时, 应执行此规定。

然而, 多年来的造船实践表明, 对于按规范进行结构设计的船体强度是足够的, 技术部门应征得验船师同意, 可减少液舱水压试验的数量。

（二）船检规范的密性试验要求按中国船级社的《钢质海船入级与建造规范》规定的船体密性试验部位和试验压头要求, 见表3-31。

密性试验指导书密性试验指导书1、目的本指导书对船舶的密性试验作出了规定，以确保舱室与相邻部位无泄漏，满足入级规范和船东的要求。

2、范围本指导书适用于船体合拢完整性舱室的密性试验。

3、职责3.1 船研所提供“船舶密性试验大纲”及船舶舱室等密性试验图。

3.2 供应科负责提供密性试验所需的各种阀、压力表及其他辅助材料，3.3 计量室负责确保压力表的准确、有效。

3.4 大合拢工区试验人员应严格按本规则进行试验。

3.5 检验科负责对试验的确认和对船东、船检的交验。

4、实施4.1 船舶舱室/容器、箱柜完整性结束后，按序对其进行密性试验。

4.2 试验前，操作人员必须严格执行“船舶密性试验大纲”的要求，看清对舱室/容器、箱柜的密性试验压力和试验形式。

4.3 试验前，先将舱室的通舱管件、阀件进行封闭、隔离，检查舱室内是否有其他人员在舱内作业或休息，并对相关影响受查部位的清洁、污水、油漆等进行处理。

4.4 确认4.3条款符合要求后，封闭舱室人孔，安装试验用阀、压力表，对舱室进行密性试验。

4.4.1 气密试验检验a. 本试验方法适用于舱室和密封的容器和箱柜。

试验人员按“船舶密性试验大纲”要求，在达到规定的压力后，关闭充气阀门，保压20分钟后进行自查，泄漏部位划出标记后进行处理，在确认无渗漏的情况下，填写《施工质量报检单》（NCS-QP-8.2-04-R02.1），申请检验科检验员验收。

b. 检验人员在确认试验压力、保压时间及肥皂水的浓度等符合要求后，进行检验。

在检验过程中如发现渗漏应及时记录缺陷位置，并督促相关工区采用合理的方法进行修补，然后重新进行试验，以达到合格要求。

4.4.2 水压试验检验本试验方法适用于密封容器和箱柜等，其不但可以确定焊缝的致密性，同时可以确定焊缝的强度。

试验人员按“密性试验大纲”规定的试验压力和试验程序进行试验，在确认无渗漏、无异常响声和异常变形的情况下，填写《施工质量报检单》（NCS-QP-8.2-04-R02.1），申请检验科检验员验收。

舱室密性检验规程一、范围本检验规程包括检验目的、准备工作、检验条件、检验依据、检验内容及步骤、检验控制重点及相关要求。

本检验规程适用于船舶舱室密性的检验。

二、目的：2.1检查船体外板及有密性要求的舱室的焊缝是否存在泄漏、渗漏情况。

2.2保证船舶出坞或者下水后不会漏水。

三、准备工作：3.1详细阅读船级社认可的《船体密性试验图》，了解图中表达各舱室或部位的名称，所采用的密性试验方法，应达到的技术规范要求等。

3.2各舱室焊缝的拍片和通舱件的完成情况，以及船东船检对焊缝外观的检验情况；严格遵守密性试验守则，以确保试验的安全。

3.3施工部门准备好报验所需要的工具（如：装有肥皂水的水壶等）。

四、检验条件：4.1船体密性焊缝不得涂刷油漆、水泥或敷设绝缘材料等，并保持内外面清洁与干燥。

4.2密性试验焊缝及检查区域旁边应清除垃圾、杂物、水等，焊缝如锈得严重，需除锈后方可进行试验。

4.3密性试舱室内的结构完整，焊接与火工矫正工作完工，且验收合格。

4.4检验区域不能有太大烟或者灰尘；在大舱及外板检验的部位要搭设好脚手架，并经过安全部门检验合格。

4.5注意大合拢焊缝上的车间保护底漆，一般保护底漆的膜厚不超过25~35um, 如果超过50um，将底漆去除。

4.6对于装同一种介质（油、水、气）的相邻室，密性焊缝允许在试漏前进行油漆。

五、检验依据船级社认可的《船体密性试验图》，各船级社规范对试验的相关要求。

六、检验内容及步骤：6.1自互检联系课内QC除了督促密性试验作业者应认真做好自检工作外，并认真协同作业者一起做好这些舱室的焊缝检漏工作，严格把关。

6.2对外检验和课内QC确认密性试验作业者自检工作质量良好的情况下，通知验船师和船东，约定检验时间。

施工课要配备好返修人员陪同检漏，发现泄漏处，应先释放气压（特别是涉及到外板的焊缝）再对漏气处进行刨焊处理，然后焊接，待焊接处冷却后再涂肥皂水，并取得验船师与船东的认可。

6.3标识利用密性试验图在舱室密性试验认可后，及时在图上作好标识符号，以防漏检，还利于了解工作进度；记录已完工舱室的试验日期、试验参数和试验结论等，记录好有泄露的位置及处理情况，将验收单提交给船东船检签字并存档，方便查阅。

船用小舱口盖密性试验上海鸥翔钢结构有限公司2010.09.目录1. 船用小舱口盖密性试验范围2. 船用小舱口盖密性试验条件3. 密性试验4. 密性试验的检查5. 泄漏的修正1.船用小舱口盖密性试验范围1.1. 运用密性填料实现封闭的船用小舱口盖，在产品交货前均应逐一全数地进行密性试验。

（其中压痕试验为必做试验，冲水试验，压气或压水试验则依照设计要求，按其各类小舱口所处部位的需要，针对性地选择密性试验的方法。

）1.2. 各种用途船舶的船用小舱口盖。

（集装箱船，散货船，多用途船，油轮等）1.3. 船舶各部位用小舱口盖。

（货舱，甲板，机舱，管弄等）2. 船用小舱口盖密性条件处于交货状态的小舱口盖2.1 小舱口盖的主体结构装焊完工2.2 小舱口盖的全部附件装焊完工2.3 小舱口盖外表修正2.4 小舱口盖的盖面平整度良好2.5 小舱口盖的压缘处缘口光滑，平直度良好2.6 小舱口盖除锈及底漆涂装2.7 小舱口盖的全部密性填料安装完工，并仔细检查舱盖把手记组合压紧装置内的密圈的状态。

2.8 各小舱口盖開啓，閉合自如，所用附件的功能良好3. 密性试验3.1 压痕试验全数对全部小舱口盖開进行压痕试验3.1.1 将试验用白粉均匀地涂抹在小舱口盖的围板缘口处。

3.1.2 轻轻闭合小舱口盖到合适的位置。

3.1.3 不借助外力，仅以单个自然人的臂力，依次旋紧舱盖把手或组合压紧装置。

3.1.4 依次松开舱盖把手或组合压紧装置。

3.1.5 观察密性填料处出现的白粉痕迹。

3.1.6 根据密性填料上出现白粉痕迹的深浅，连续性和均匀程度，判断出密性好与坏。

3.2 冲水试验完成了3.1压痕试验后，根据设计的要求，对需要进行水密试验的小舱口盖開进行冲水试验3.2.1 将需要进行水密试验的小舱口盖放置离地800毫米处，并能观察到其内部密性填料处。

3.2.2 轻轻闭合小舱口盖到合适的位置。

3.2.3不借助外力，仅以单个自然人的臂力，依次旋紧舱盖把手或组合压紧装置。

舱室密性试验安全管理规定1目的为加强船舶及海工(以下统称船舶)建造舱室密性试验作业的安全管理，防止发生事故，特制订本规定。

2适用范围本规定适用于企业船舶建造舱室密性试验作业安全管理。

3管理职责3.1企业船舶建造组(项目组)负责合理安排舱室密性试验作业项目，做好施工协调，禁止不相容作业同时进行。

3.2企业施工部门负责制定舱室密性试验作业指导书，明确施工步骤和安全要求；负责做好施工前的准备工作和施工过程中的安全管理工作。

4管理要求4.1作业审批要求舱室密性试验过程中涉及到开/关舱室出入孔盖作业，属于一般危险作业，各企业应结合船舶建造舱室密性试验作业特点，细化本企业开/关舱室出入孔盖作业审批要求，合理设定审批时限，明确施工安全要求和安全措施。

4.2舱室密性试验作业安全要求4.2.1企业相关部门应制定船舶建造舱室密性试验工艺文件(试验大纲)，明确试验方法、步骤及安全技术要求，确保试验安全可靠。

4.2.2舱室密性试验作业前，施工部门作业长/工程主管应在单船VSCC会议上进行通报，确定施工时间。

4.2.3舱室密性试验作业前应对相关作业人员进行专项安全技术交底，明确岗位和职责，提出作业过程中的安全技术要求。

4.2.4作业人员应熟知所操作设备性能和施工应急措施，正确穿戴劳保用品，遵守岗位安全技术操作规程和工艺要求进行操作，做到分工明确、密切配合，服从指挥，坚守岗位，做好各种试验记录，发现问题应及时上报，积极排除故障。

4.2.5舱室密性试验使用的工器具(水泵、压力表等)必须功能适宜并完好，符合试验工艺要求。

施工用脚手架和试验舱室内外作业环境应满足施工安全要求。

舱室密性试验安全管理规定（2）舱室密性试验是指对舱室进行气密性能测试的一项工作。

为了保障试验过程中的安全，需要遵守以下安全管理规定：1. 试验前，必须对试验设备进行检验和维护，确保其正常工作并符合安全规范。

2. 试验前，必须对舱室进行检查，确保其结构完整、无破损，并清除可能影响气密性试验的杂物。

国内海船建造规范船体检验培训资料一、引言海船建造规范船体检验是船舶建造过程中非常重要的一环，涉及到船舶结构的安全性、航行性能以及船体质量的保证。

为了确保船舶建造质量，保障船员和船舶的安全，国家对海船建造规范船体检验制定了相关的检验标准和规范，同时也对从事海船建造规范船体检验工作的人员提出了相应的培训要求。

二、海船建造规范船体检验的意义1. 保障船舶结构的安全海船建造规范船体检验是为了保障船舶结构的安全性，通过对船体材料、焊接接头、构件连接、船体强度等方面进行检验，确保船舶在航行过程中不会出现结构破损、漏水、甚至船体破裂等情况。

2. 提高航行性能船体的设计和建造质量直接影响到船舶的航行性能，良好的船体设计和建造可以提高船舶的载重能力、稳定性、耐波能力等指标，提高航行效率和安全性。

3. 保证船体质量船体是船舶的关键部件，船体质量的好坏直接关系到船舶的使用寿命和安全性，通过规范的检验和监督，可以保证船体的质量达到国家标准要求。

三、海船建造规范船体检验的内容1. 材料检验船舶的材料选用直接影响到船体的强度和耐久性，材料检验包括材料的牌号和规格是否符合要求、材料的品质证书检查、材料的外观和尺寸检查等。

2. 焊接接头检验焊接接头是船舶结构中常见的连接方式，焊接质量直接关系到船体的安全性，焊接接头检验包括焊口的外观检查、焊缝的尺寸和形状检查、焊接材料的质量检查等。

3. 构件连接检验船舶结构中各个构件的连接质量也是船体检验的重要内容，构件连接检验包括各种连接部位的尺寸和连接方式的检查、连接构件的牢固度和稳固性检查等。

4. 船体强度检验船体的强度是船舶安全性的关键指标，船体强度检验包括船体结构的设计和建造是否符合国家标准、船体结构的受力性能检查、船体结构的材料强度和刚度检查等。

四、海船建造规范船体检验的培训资料1. 专业技术知识进行海船建造规范船体检验需要具备一定的专业技术知识，包括船舶结构设计、船体材料的性能特点、船体焊接接头的检验标准、船体强度计算原理等方面的知识。

二、系泊试验船厂码头边进行，是航行试验的准备。

主要内容有：1.密性试验对重力液舱(不包括容积5m3以下的独立液舱)及水密或风雨密结构在建造或修复后均应进行密性试验。

试验前焊缝区不得涂刷保护涂层。

试验时，若外界气温低于0℃，应采取适当的防冻措施。

对易受大气腐蚀的部位，经同意可涂车间底漆。

密性试验方法有结构试验(静水压试验)、静水压气动试验、渗漏试验(主要以空气为介质，也可用涂煤油及淋水法)及冲水试验等几种。

机械设备、锅炉、压力容器和管系安装后应进行3～5分钟的密性试验。

1)结构试验系指用于证明液舱的密性和结构设计的合理性所进行的静水压试验。

当因实际试验条件的限制而不能进行静水压试验时，可用静水压气动试验代替，但其试验状态应尽可能模拟与该液舱实际载荷相同。

结构试验可在涂车间底漆后进行。

需进行结构试验的液舱有：①双层底及两舷侧液舱；②液舱舱壁和深舱；③燃油舱；④散装货船用于压载的货舱；⑤用作液舱的首尾尖舱；⑥隔离空舱；⑦兼用船液舱的水密舱口盖；⑧位于防撞舱壁后的锚链舱；⑨独立液舱；⑩压载管道。

2)静水压气动试验系指静水压和空气压力的组合试验，在液舱内充水至液舱顶并附加不小于0.015MPa的空气压力。

该种试验应将人员减至作业所需的最少人数。

3)渗漏试验系指采用空气或其他介质进行的试验，以证实结构的密性。

不作液舱的尾尖舱及双板舵应进行渗漏试验。

渗漏试验可在完成保护涂层涂装后进行，但在液舱边界上的所有角焊缝、除自动焊之外的焊透焊缝和装配焊缝应在保护涂层涂装前进行渗漏试验。

渗漏试验时的空气试验压力应为0.015MPa。

方法为：先将液舱内的空气压力升到0.02MPa，并保持该压力约1h，此期间应将人员减至作业所需的最少人数，然后将空气压力降至试验压力。

被试验液舱的所有焊缝应涂上一层有效的显示液(如肥皂水液)。

另备U型管。

4)冲水试验系指针对不宜进行静水压试验和渗漏试验的结构部位和对船体水密完整性具有贡献的其他舱室所进行的一种水喷射试验。
